激光切割加工3.8mm胶合板拖链结构设计

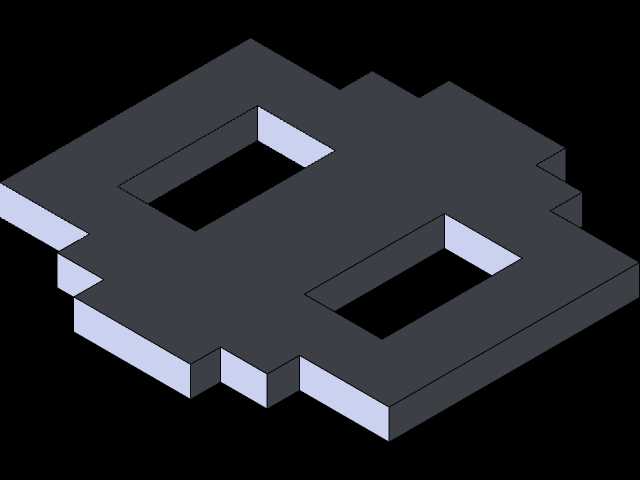

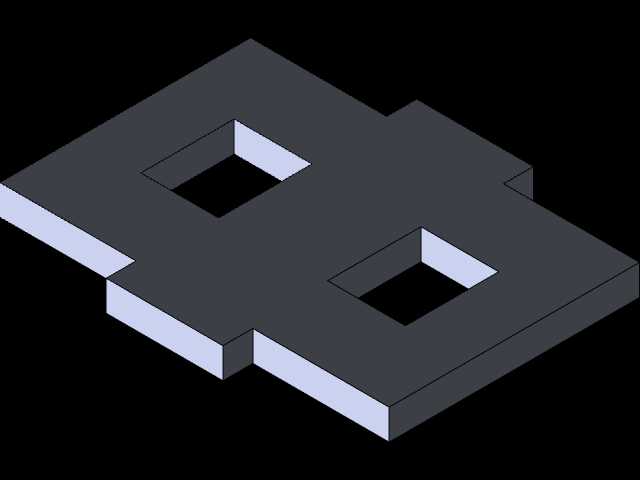

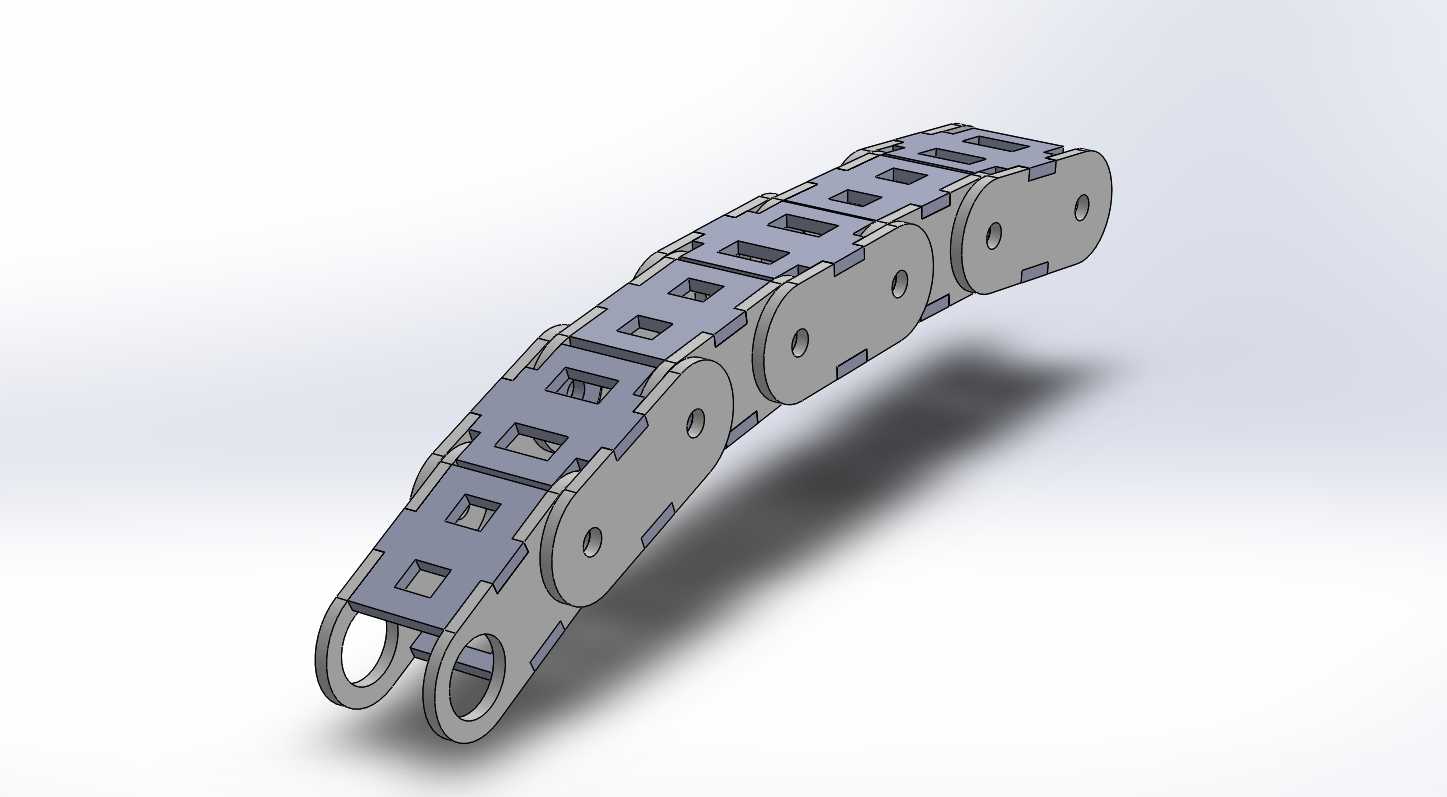

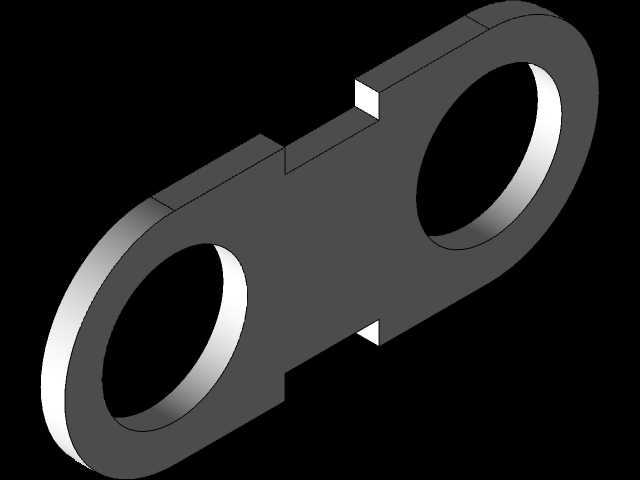

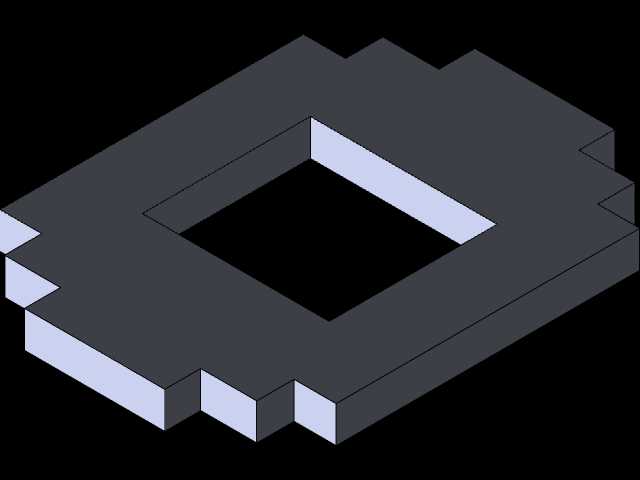

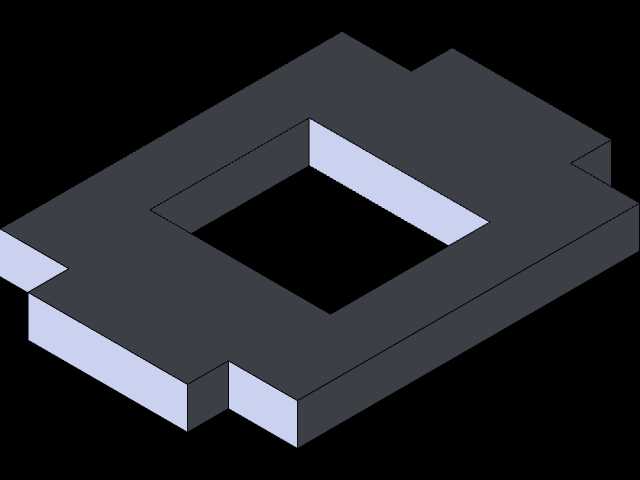

这款拖链结构主要面向小型自动化设备、桌面级数控加工设备、DIY数控雕刻机以及小型激光切割机的线缆防护场景，在设备做往复直线运动的工位中，能够对内置的电缆、气管、信号控制线起到牵引与防护作用，避免线缆在设备运行过程中出现磨损、拉扯、缠绕、散乱外露的问题，同时规整设备内部走线，提升设备整体的整洁度与运行安全性。区别于传统的工程塑料一体式拖链与金属钢制拖链，这款拖链采用3.8mm厚度的胶合板作为主体加工材料，依托激光切割工艺完成所有零件的下料加工，无需开模制作，加工门槛低，材料成本低廉，非常适合小批量自制设备、个人DIY设备的配套使用，能够在满足基础线缆防护需求的前提下，大幅降低设备的配套配件成本。在结构设计上，这款拖链采用单元节拼接的组合式结构，每一节链板都设计有对应的铰接孔位与连接卡扣位，相邻链节通过销轴结构实现铰接，能够保证拖链在弯曲半径范围内灵活转动，同时限制每一节的转动角度，避免拖链出现过度弯折损伤内部线缆的情况。链节的上部设计有开放式的线缆放置槽，线缆可以直接从上方嵌入槽内，无需从拖链端部穿线，在后期设备维护更换线缆时操作更加便捷，不需要拆解拖链整体结构。拖链的两端设计有通用安装固定板，板上预留了标准的螺丝安装孔位，能够直接固定在设备的运动端面与固定端面，安装边界适配市面上多数小型数控设备的安装位尺寸，不需要额外加工转接板即可完成装配。在尺寸设计上，单节链板的内槽高度与宽度经过优化，能够容纳多根不同线径的控制电缆与气动软管，满足小型设备的走线容量需求，拖链的弯曲半径经过合理测算，既能够保证线缆在弯曲状态下的曲率大于线缆最小允许弯曲半径，避免线缆内部线芯折断，又不会占用过多的设备内部安装空间。整体结构没有复杂的异形曲面，所有零件都是平面板材切割成型，加工时只需要按照切割图纸在胶合板上完成轮廓切割与孔位加工即可，不需要后续的注塑、折弯、焊接等复杂工序，加工完成后只需要简单的拼接组装就可以投入使用，装配难度低，即使是非专业机械加工人员也可以快速完成组装。在实际使用过程中，胶合板材质本身具备一定的韧性与耐磨性能，能够承受日常设备运行中的往复摩擦，同时材质重量轻，不会给设备的运动轴带来额外的负载负担，不会影响设备运动轴的运行精度与响应速度，非常适合对成本敏感、负载能力有限的小型桌面级自动化设备使用。
