龙门式数控铣刨加工工作台结构设计

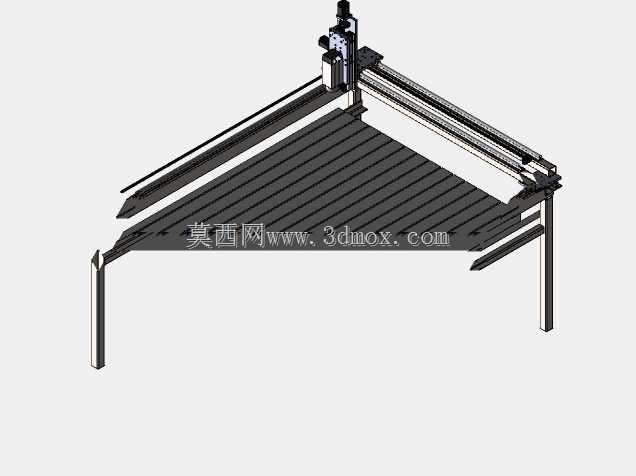

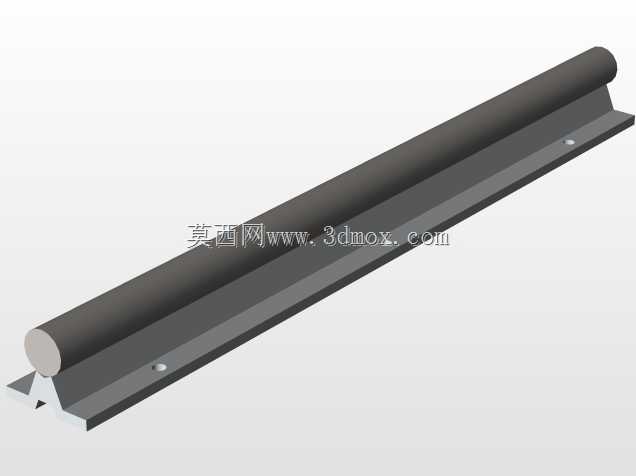

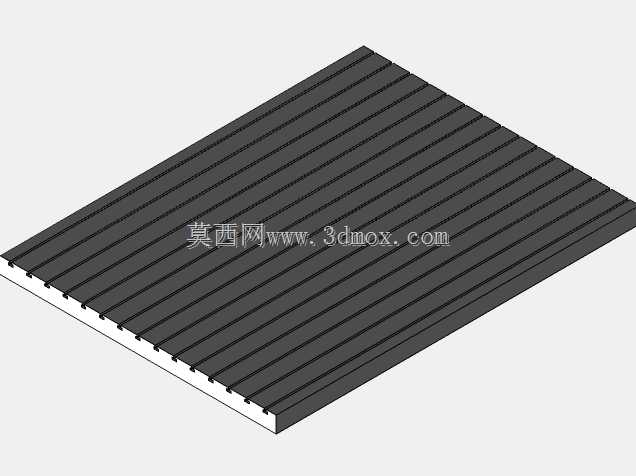

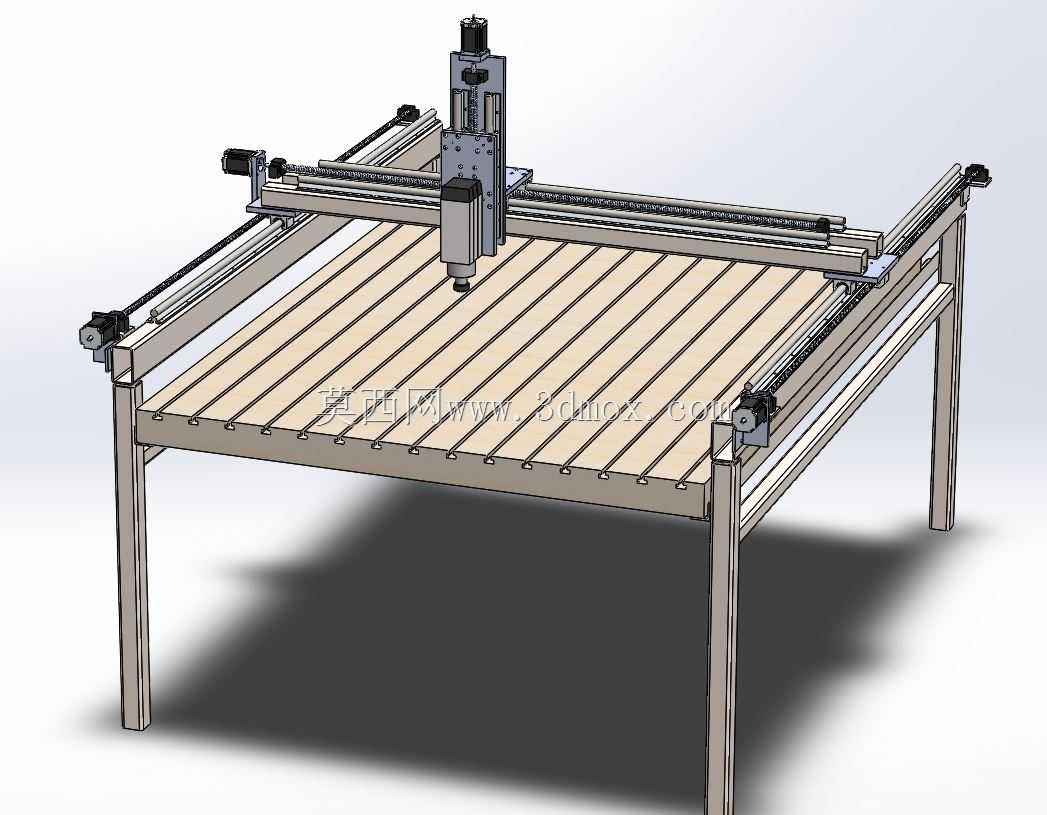

该设备为龙门架构的数控铣刨加工工作台，主要面向中小批量板材加工、非标零部件铣削、浮雕刨切、软金属开料等生产场景，可适配家具制造、广告标识加工、小型五金件生产、工艺礼品雕刻等多个领域的加工需求，能够替代人工完成重复性的高精度走刀加工，降低人工操作的误差与劳动强度，提升非标加工的一致性与生产效率。设备整体采用落地式龙门布局，加工台面为条栅式镂空结构，既能够承载大尺寸板材的重量，也可方便加工过程中废屑的下落收集，避免废屑堆积在加工区域影响走刀精度与工件装夹稳定性。横向龙门梁搭载可沿X轴移动的主轴安装滑座，主轴滑座可沿梁体导轨做横向进给，同时搭载的加工主轴可沿Z轴做垂直方向的升降进给，配合台面两侧的Y轴传动导轨，可实现三轴联动的走刀加工，覆盖整个台面的加工范围，无加工死角。设计过程中充分考虑了传动精度与结构刚性的平衡，三个进给轴均采用直线导轨搭配滚珠丝杠的传动组合，既保证了走刀过程的顺滑无卡顿，也能保障传动定位精度，满足铣削、刨削加工过程中对进给稳定性的要求，避免加工过程中出现振刀、纹路不均的问题。主轴安装位预留了通用装夹接口，可根据加工需求更换不同功率的加工主轴，适配不同材质的加工需求，既可以装夹铣刀完成金属、硬塑料的铣削加工，也可更换刨切刀具完成木材、亚克力的刨切开料，还可拓展等离子切割模块完成薄金属板材的切割加工，具备较强的功能拓展性。设备的支撑腿采用方管焊接结构，整体刚性充足，可抵消加工过程中产生的振动，保障长时间加工的精度稳定性，安装时仅需调整四个支撑脚的水平度即可完成设备调平，无需复杂的地基浇筑，适配小型加工车间、个体加工门店的场地安装条件，设备的走线均采用拖链内置布局，避免加工过程中废屑、切削液对线路造成磨损，提升设备长期运行的可靠性。
