台式电动套丝切管打圈加工设备

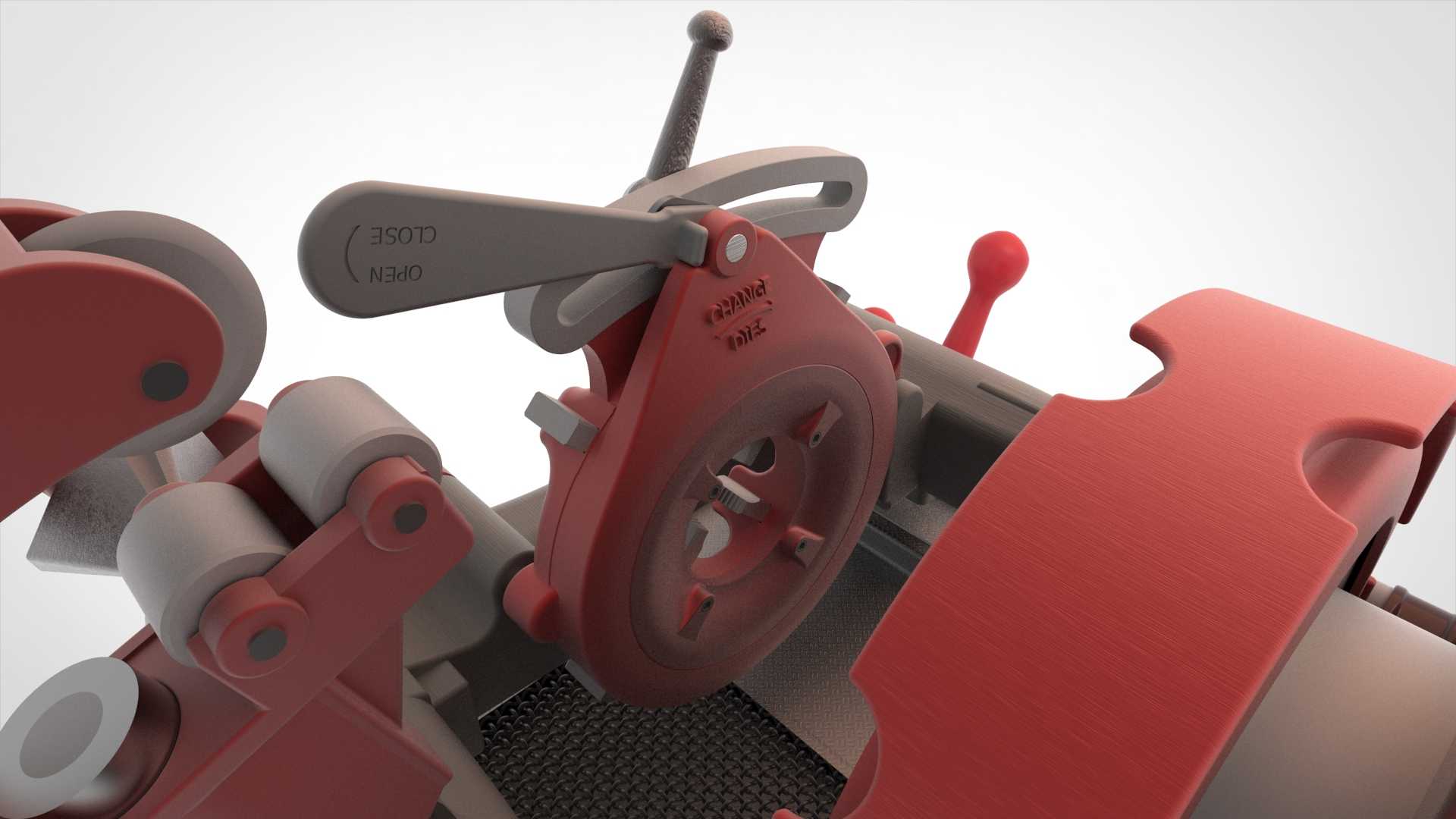

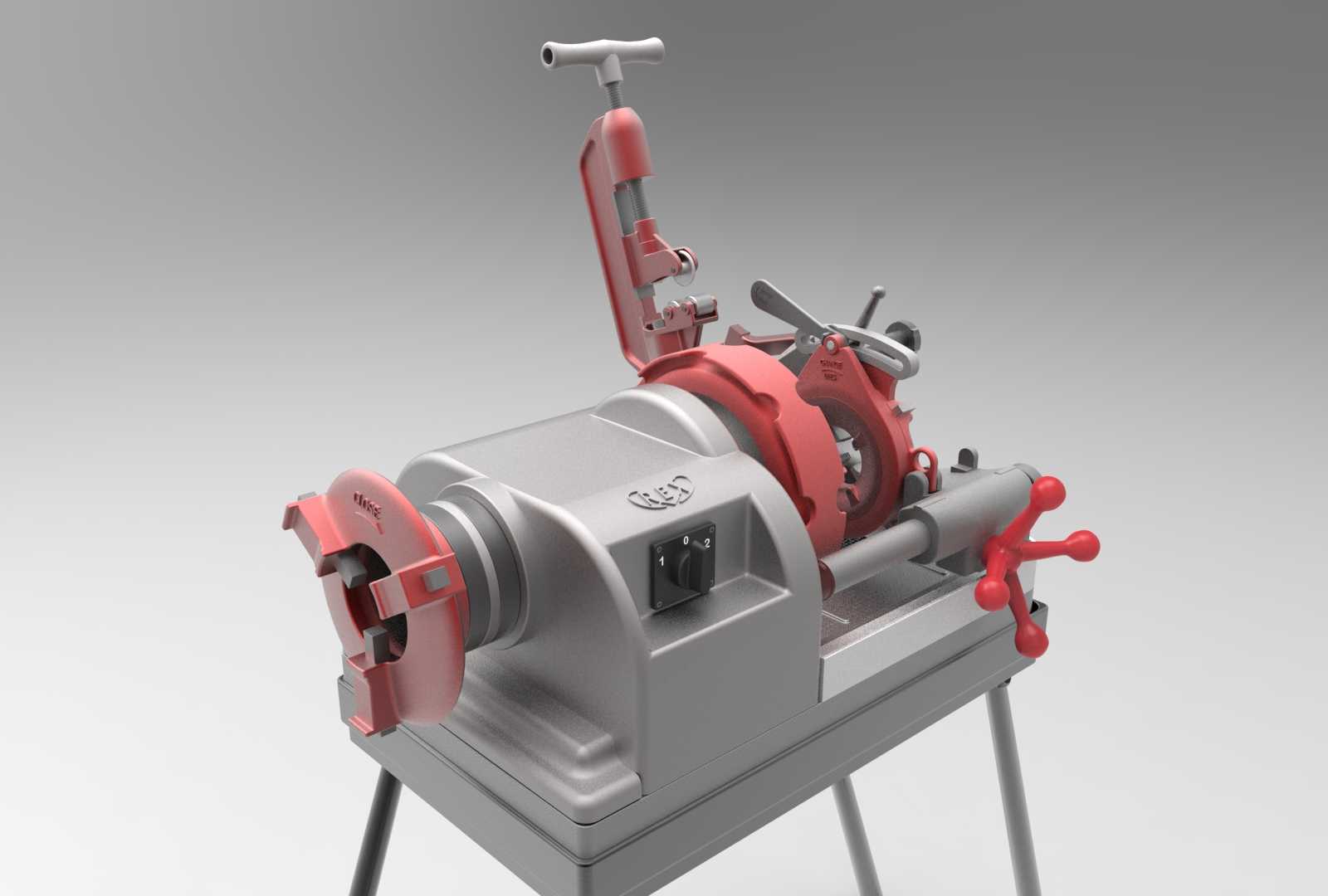

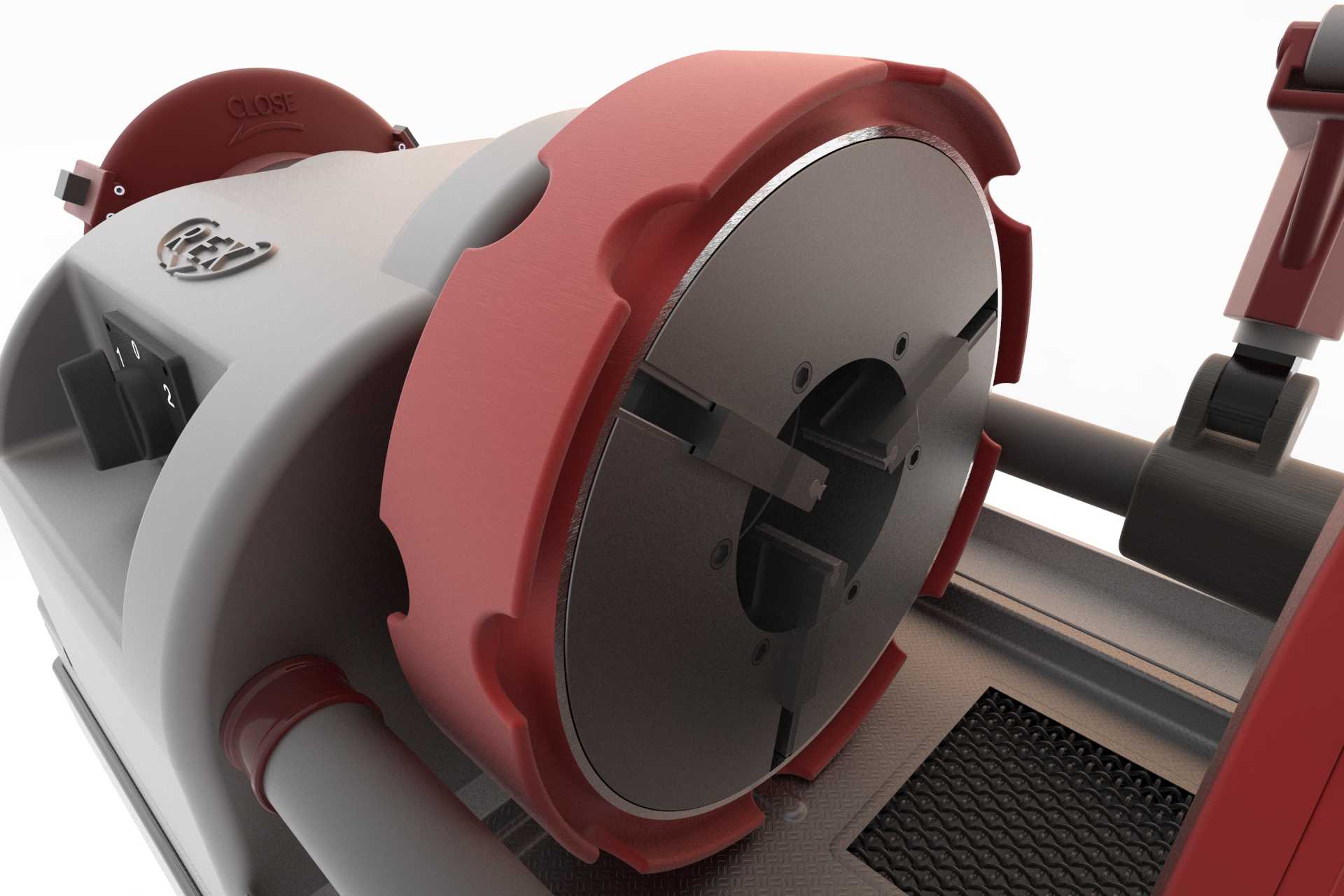

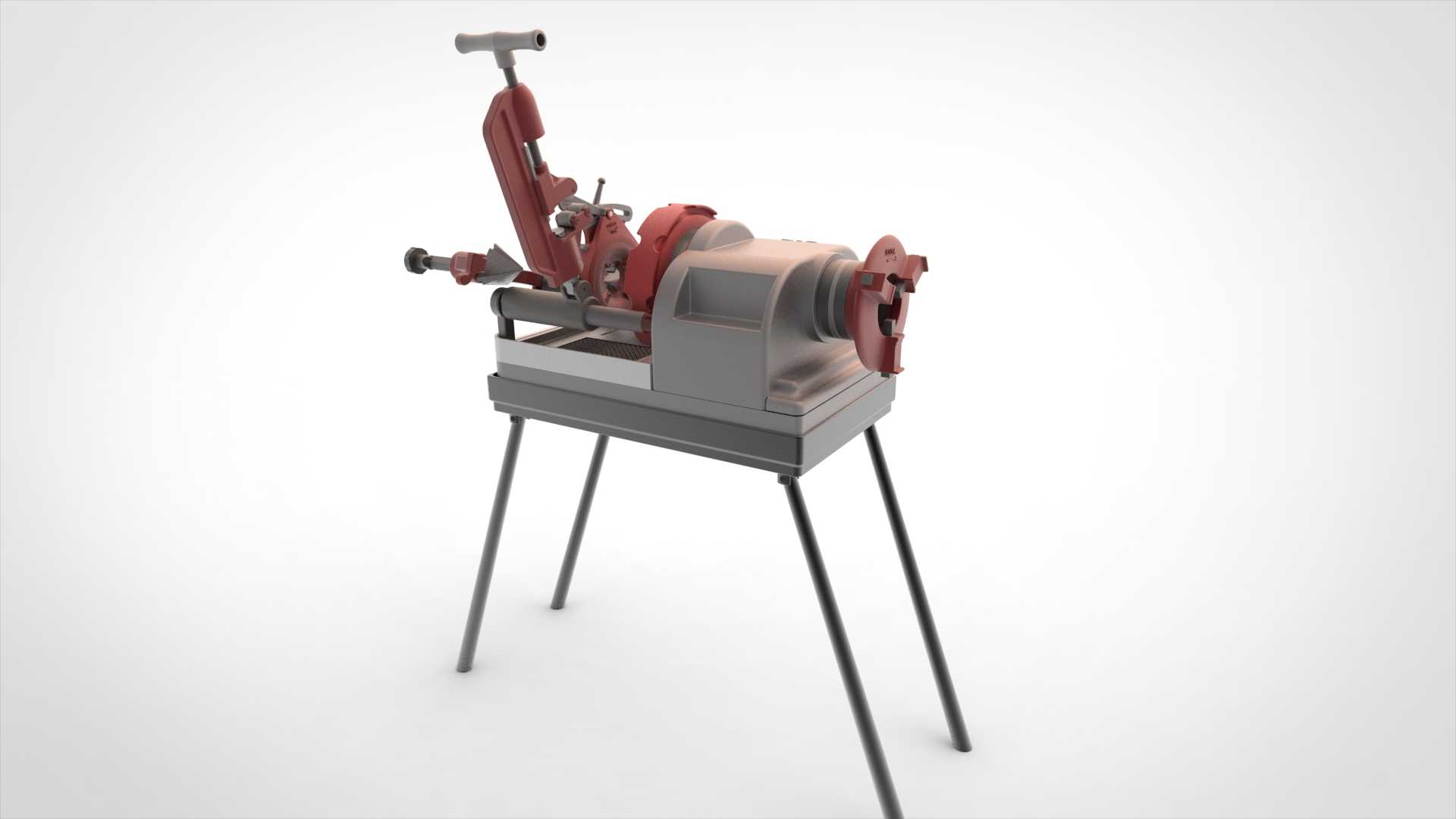

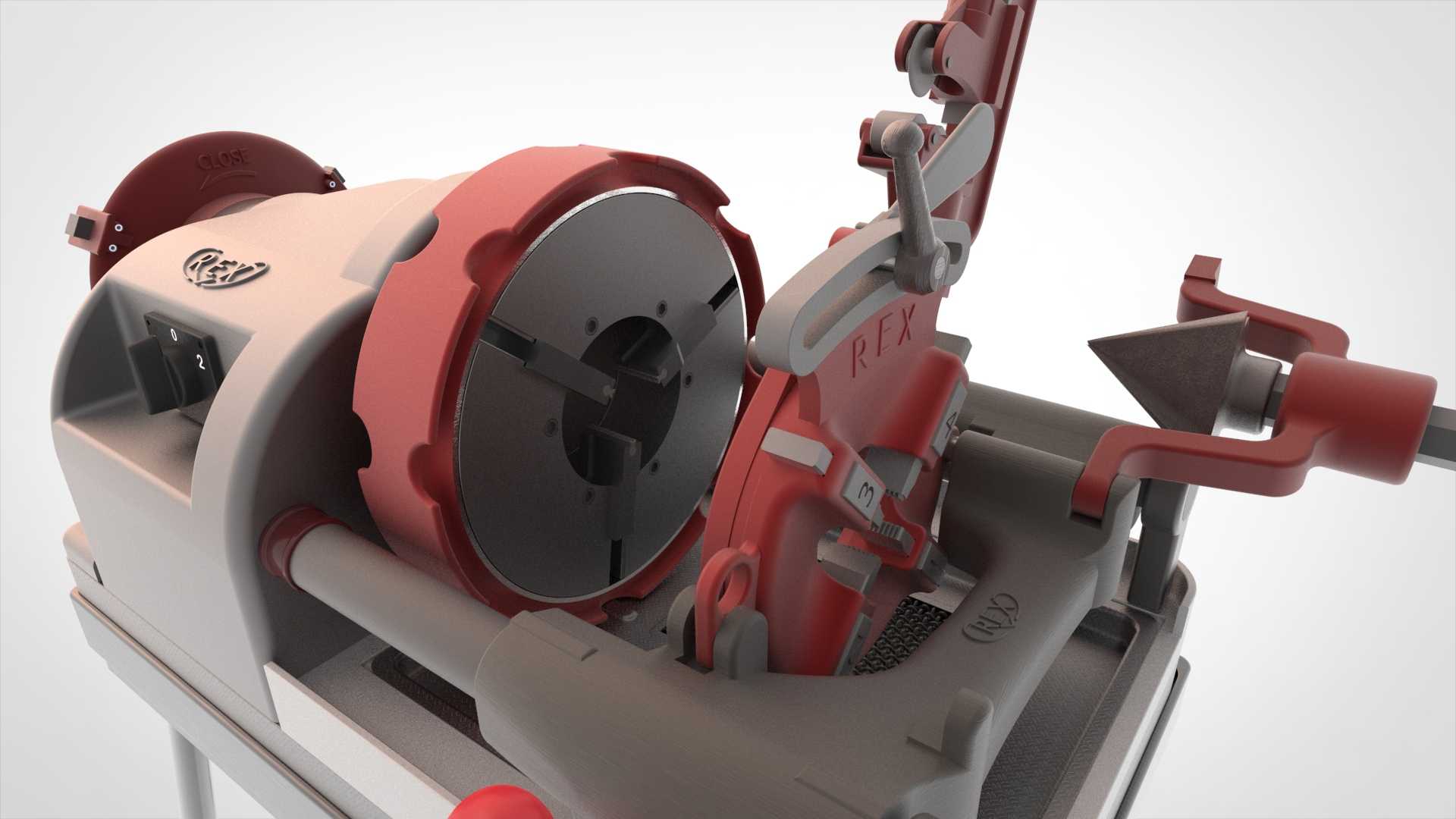

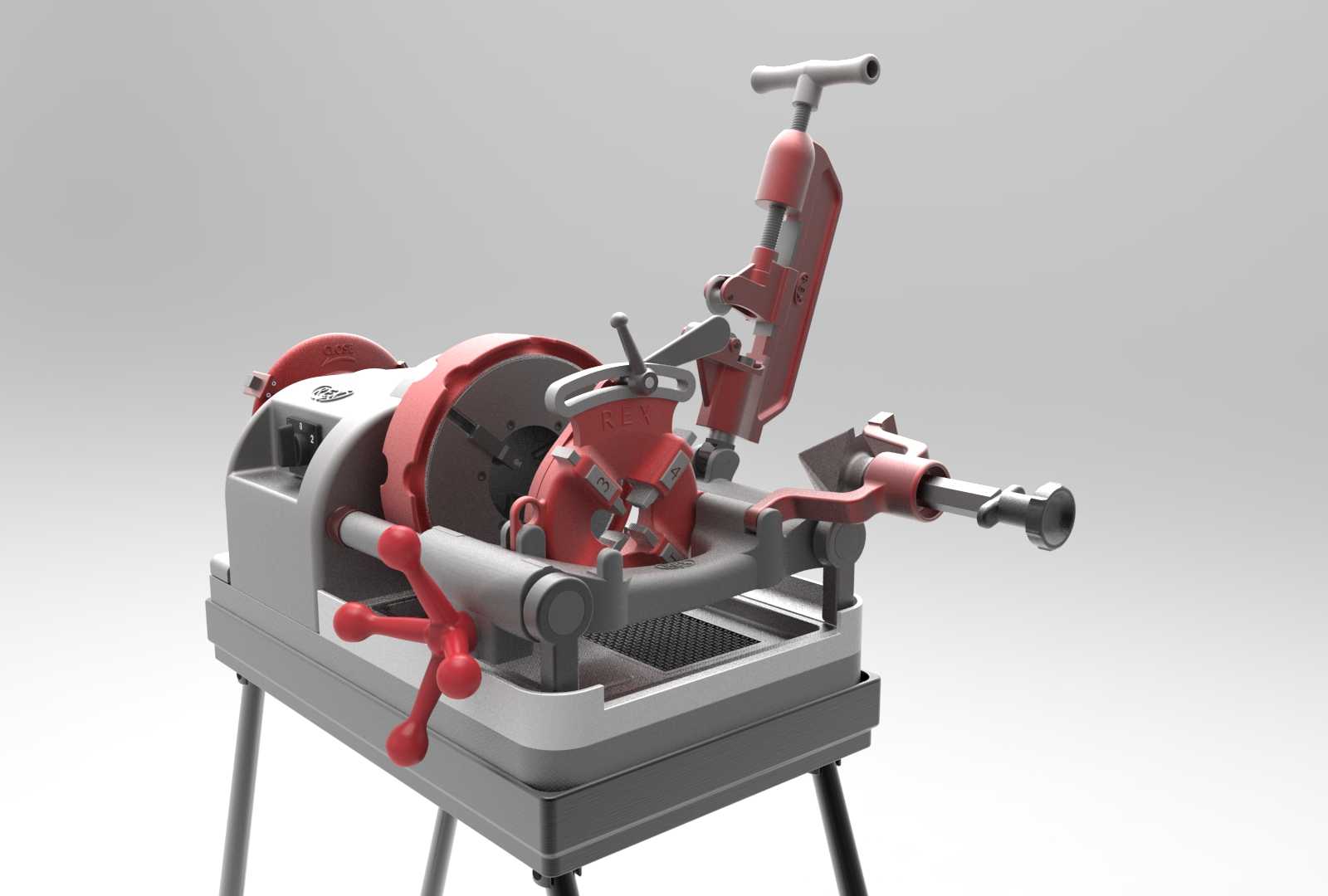

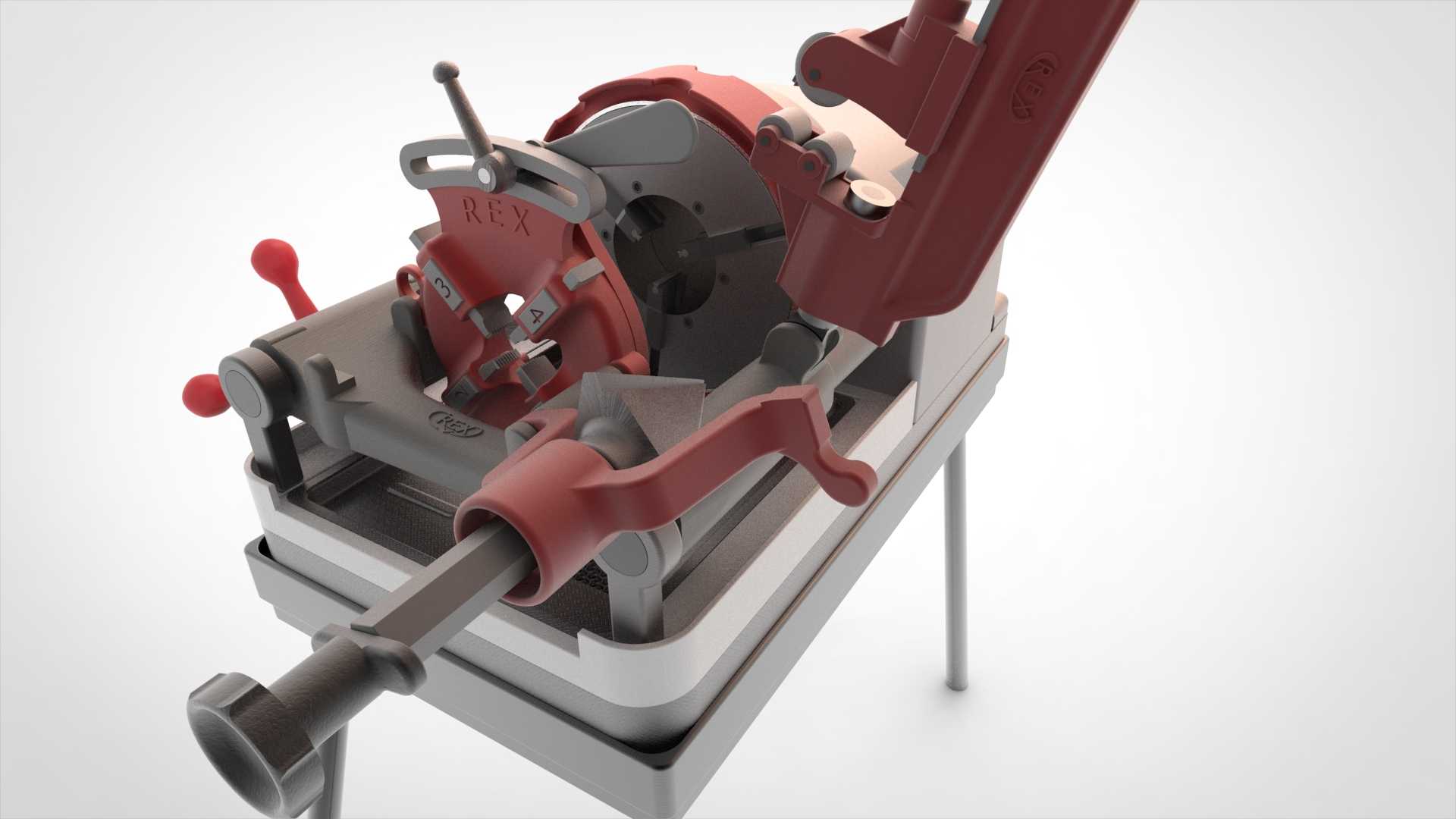

这款设备是管道安装作业场景中应用极为广泛的专用加工机具，主要面向建筑给排水施工、消防管道布设、燃气管道安装、工业工艺管线装配等领域的一线作业需求，能够在施工现场快速完成金属管材的外螺纹加工与定长切断作业，替代传统手动套丝工具大幅降低管工的劳动强度，提升管线布设的作业效率与加工精度。设备整体采用落地支架式结构设计，底部为四条可调节支腿构成的稳定支撑框架，能够适应施工现场不平整的地面环境，作业时可通过支腿底部的调节结构调整设备水平度，避免加工过程中出现机身晃动影响螺纹成型质量的问题，整机的安装边界预留了充足的操作空间，正面的三爪卡盘、进刀手轮、板头调节机构均处于操作人员站立作业的舒适操作范围内，无需额外搭建操作平台即可直接开展加工作业。设备核心功能覆盖8种常规管径的金属管材加工，既可以完成镀锌钢管、无缝钢管的外圆锥管螺纹套制作业，也可以通过配套的切割组件完成管材的定长切断，套丝头采用快换式板牙结构设计，可根据加工管径快速更换对应规格的板牙组，板头的倾斜角度与进刀行程经过精准匹配，能够保证加工出的螺纹锥度符合管线连接的密封要求，避免出现螺纹配合过松渗漏、过紧拧裂管件的问题。设备的动力传动部分采用封闭式齿轮减速结构，将电机输出的高转速低扭矩动力转换为套丝作业所需的低转速大扭矩输出，传动部件全部封闭在机身壳体内，既可以避免施工现场的金属碎屑、灰尘进入传动结构造成部件磨损，也能防止作业人员衣物、工具卷入传动结构引发安全风险。机身前端设置的三爪自定心卡盘可快速夹紧不同管径的管材，卡爪的夹紧行程覆盖全规格加工范围，装夹管材时无需反复调整对中，扳动夹紧手柄即可完成管材的牢固固定，卡盘后方设置的割刀组件可沿导轨横向进给，在套丝作业完成后直接完成管材切断，无需二次装夹挪动管材，大幅缩短单段管材的加工周期。设备侧面设置的手动进刀手轮采用防滑握柄设计，操作人员可通过手轮精准控制板头的进给速度，根据管材材质调整进刀量，保证螺纹的牙型饱满完整，设备尾部的后导架可在长管材加工时提供辅助支撑，避免管材因自身重力下垂导致螺纹加工偏心，保证整根管材的加工同轴度。整机的操作部件全部采用醒目的红色涂装，与机身的银灰色主体形成明显视觉区分，作业人员可快速识别各个操作手柄的位置，在施工现场光线不足的环境下也能准确完成操作，机身顶部设置的切屑托盘可收集套丝、切断过程中产生的金属切屑，避免切屑散落地面造成清理负担与安全隐患。
