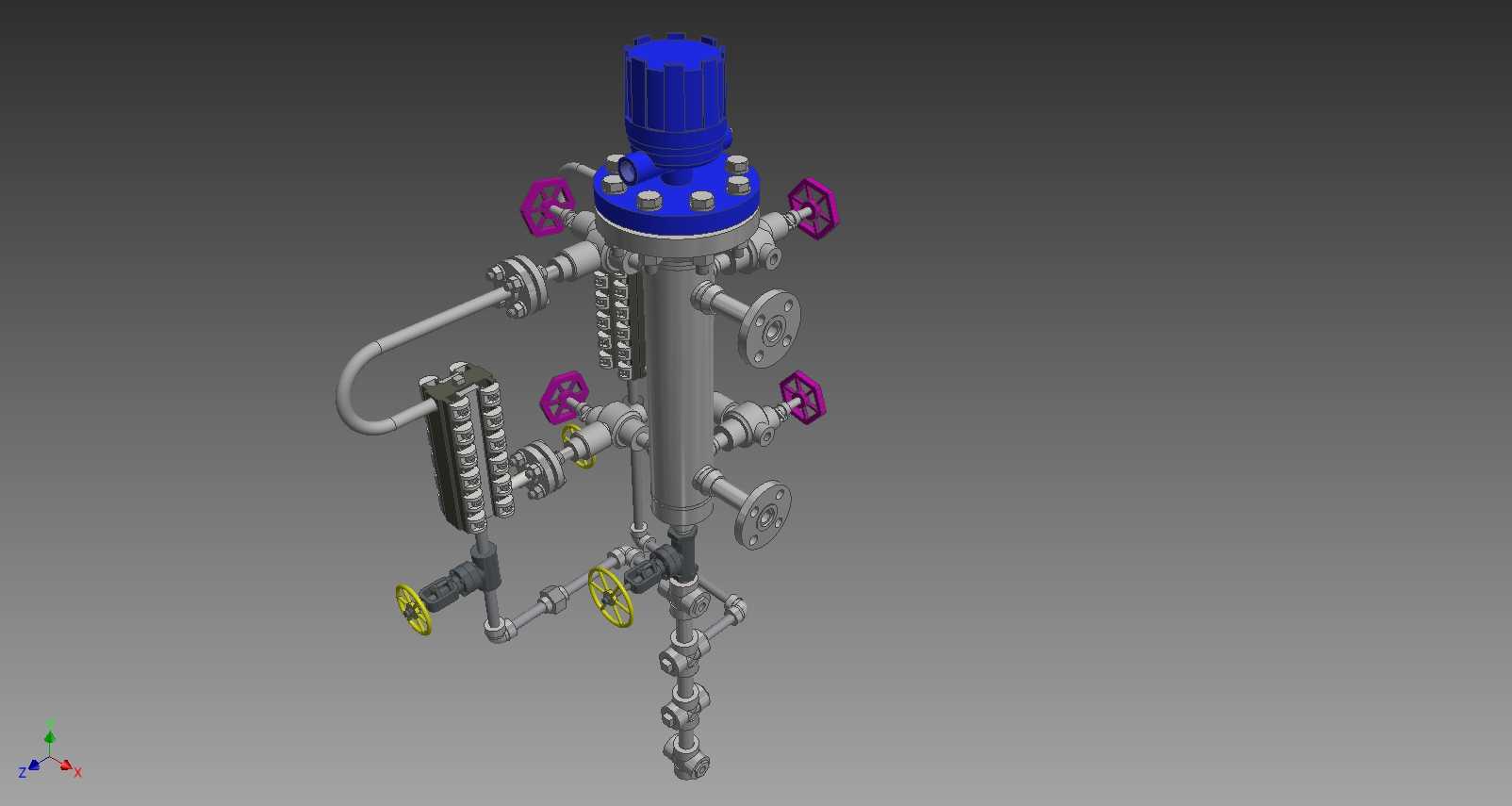

工业管道配套玻璃液位测量装置

这款玻璃液位计总成主要应用于石油炼化、精细化工、电力能源等领域的承压容器与工艺管线中，核心作用是直观可视化监测密闭容器内部的液态介质液位高度，帮助现场操作人员实时掌握介质存量，避免出现液位过高溢出、液位过低抽空等生产异常，是承压类工艺设备不可或缺的现场观测部件。该装置遵循严苛的承压管道设计规范，可适配450psig工作压力、460°F工作温度的工况环境，能够兼容多数常规工业油品、化工介质的液位观测需求，整体采用立式集成布局，主体测量筒体为竖直圆柱结构，侧边配套连通式玻璃观测组件，通过连通器原理实现液位的同步映射，无需额外供电即可完成现场直读式观测。在功能设计上，装置集成了多组控制手轮，分别对应介质引压、排污、校验、隔断等不同操作通路，顶部配置驱动组件可实现液位计的远程联动触发或辅助吹扫功能，侧边排布的多组法兰接口可灵活对接不同管径的工艺管线，手轮采用不同色彩标识区分功能，降低现场误操作概率。设计阶段充分考虑现场安装与运维需求，整体安装边界紧凑，主体筒体的接口均采用标准化法兰连接尺寸，可直接匹配同压力等级的常规工业管线接口，无需额外定制转接件；玻璃观测组件采用独立模块化设计，后期维护时可单独拆卸更换观测部件，无需整体拆解液位计与管线的连接结构，大幅缩短运维停机时间。装置的管路排布充分考虑介质流动特性，引压管路设置合理坡度避免积液残留，排污通路布置在装置最低点位，可彻底排空内部残留介质，适配定期校验、检修的操作需求；各连接密封点位均采用适配高温高压工况的密封结构，杜绝跑冒滴漏问题，整体结构兼顾观测直观性、操作便捷性与运行可靠性，能够在复杂工业现场长期稳定运行，为工艺生产的液位参数监控提供可靠的硬件支撑。
