立式垂直轴风力涡轮发电装置结构设计

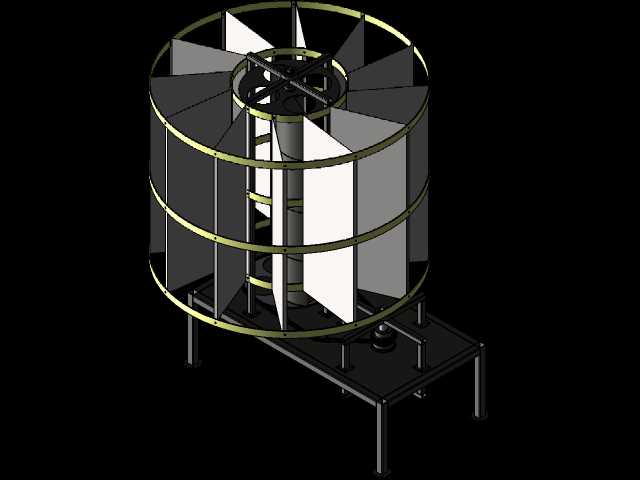

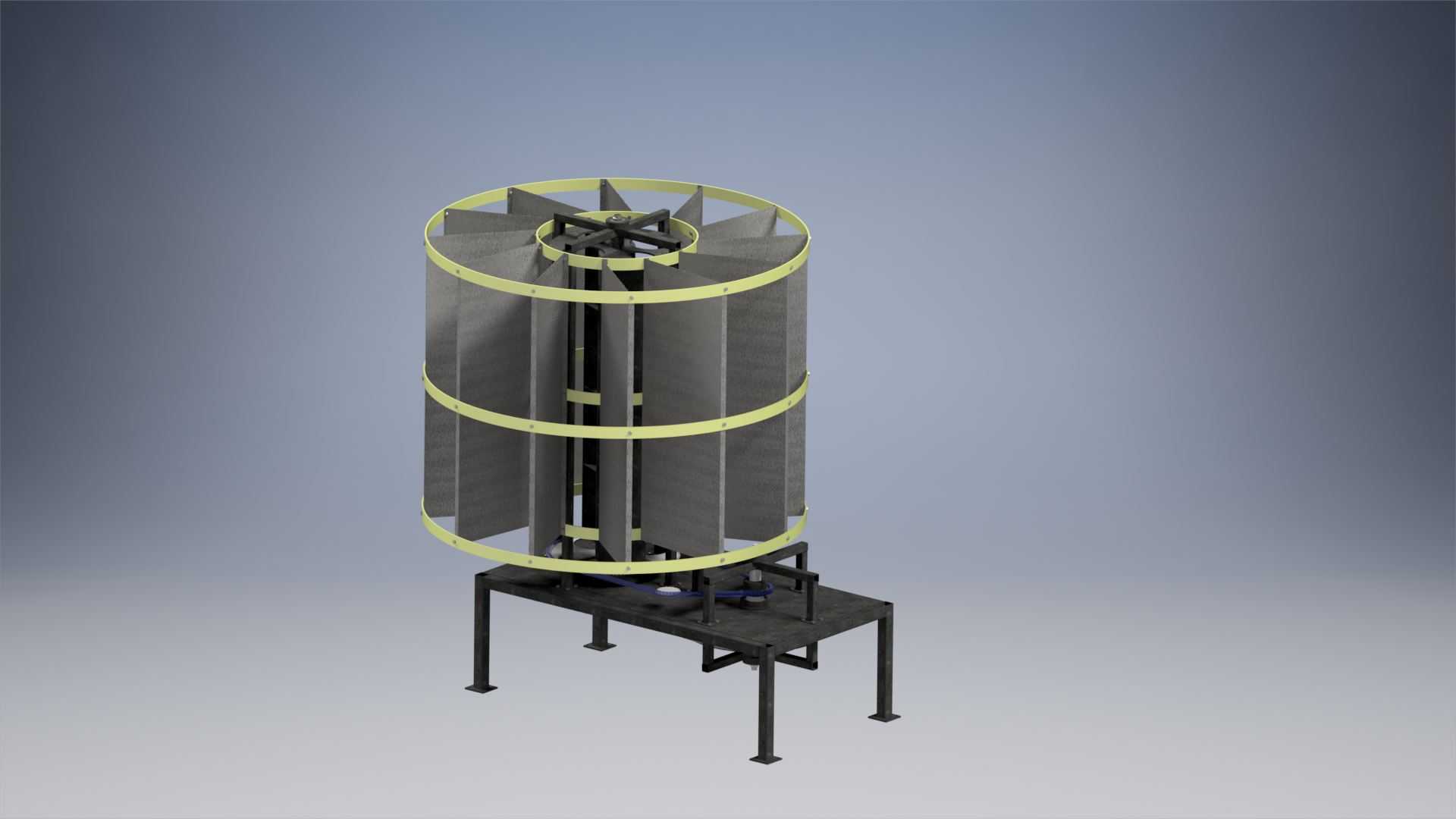

这款立式垂直轴风力涡轮装置，主要面向分布式风能利用场景设计，可适配城市楼宇顶部、乡村散户供电、偏远区域离网供电、风光互补路灯配套、小型海岛独立供电等多种应用场景，相较于传统水平轴风力设备，它无需对风机构，可捕捉任意方向来流的风能，在紊流风场、低风速区域的适配性更强，不会因为风向频繁变化出现做功效率骤降的问题，也不会产生水平轴设备常见的气动噪音问题，对周边人居环境的影响更小。设备核心做功部件为立式排布的多组曲面风叶，风叶通过上下两层环形加固箍与中心支撑立柱连接，环形箍采用等距分布的连接筋与中心轴座固定，既保证了风轮整体的结构强度，避免高转速下叶片出现形变震颤，也控制了风轮整体的自重，降低启动所需的最小风速阈值。风叶采用对称曲面构型，在迎风侧可最大化承接风的推力带动风轮旋转，在背风侧可顺畅导流减少风阻，正反来风均可驱动风轮同向转动，无需额外的偏航调整结构。设备底部设计了一体式方形安装支架，支架采用四条带固定地脚的支腿作为支撑，支腿与地面的接触点位做了加宽处理，可通过膨胀螺栓直接固定在混凝土基础上，安装时无需搭建复杂的高塔结构，整体安装高度可根据现场风资源情况灵活调整，支架上方预留了传动与发电模块的安装空间，可直接匹配低速永磁发电机使用，省去了复杂的增速齿轮结构，降低后期运维的频次与成本。设计过程中重点考量了不同风况下的结构稳定性，中心立柱采用分段式拼接结构，既方便运输过程中的拆解搬运，也可根据实际功率需求调整风轮的有效做功高度，风叶与环形箍的连接点位做了减震缓冲设计，可抵消风轮转动过程中的周期性震动，延长整体设备的使用寿命。设备整体的安装边界紧凑，不会占用过大的地面空间，可与光伏板搭配组成风光互补供电系统，在风力充足与光照充足的不同天气条件下切换供能模式，保障供电的连续性，适合在电网覆盖难度大、风资源分布零散的区域推广使用，也可作为小型应急供电设备配套在野外作业站点使用。
