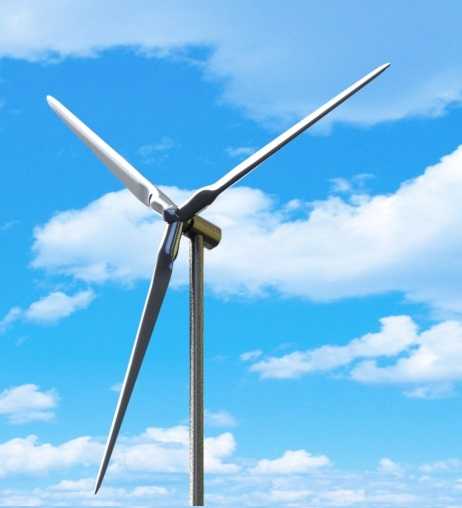

大型陆上5MW风力发电机组三维设计

本模型还原的5MW风电机组，主要应用于平原、丘陵及低风速区域的陆上集中式风电场，也可适配沿海滩涂类风电开发场景，作为风电项目的核心能量转换单元，承担着将高空风能转化为可并网电能的核心功能，是当前陆上风电项目中适配中等风速资源区的主流大容量机型。从实际运行逻辑来看，该机组采用三叶片上风向的经典布局，能够在额定风速区间内稳定捕获风能，通过叶片的气动外形将风能转化为轮毂的旋转机械能，再经由传动链传递至发电机完成电能转换，配套的变桨系统可根据实时风速调整叶片桨距角，在低风速段最大化捕风效率，在高风速段限制输入功率，保障机组在复杂风况下的运行稳定性，偏航系统则可实时对准来流风向，避免侧向风载对机组结构造成额外冲击。在设计思路上，该模型严格遵循大容量陆上风电机组的载荷分布逻辑，叶片采用大弦长渐变形的气动设计，从叶根到叶尖的翼型平滑过渡，既保证叶根区域具备足够的结构强度承载交变载荷，也让叶尖区域具备优异的气动效率降低风阻损失；塔筒采用锥形分段设计，底部直径更大以承载整机重量与风载弯矩，向上逐步收窄以降低上部结构重量与风阻，兼顾结构稳定性与材料成本控制。从安装边界尺寸来看，该机组单支叶片长度为62.9米，叶片最大绳索长度为4.652米，轮毂直径为4米，整机安装后叶轮扫掠直径超128米，对应的塔筒安装基础需要匹配足够的接地面积与承载强度，叶片运输过程中需要考虑超长构件的运输半径限制，现场吊装时需要匹配大吨位起重设备完成叶轮与机舱的高空对接，机组运行时需要与周边障碍物保持足够的安全距离，避免尾流效应对相邻机组发电效率造成影响，同时预留足够的检修通道满足日常运维的通行需求。该模型完整还原了机组的外部结构特征与关键尺寸参数，可用于风电场前期规划的布局模拟、机组安装方案的推演验证，也可作为风电装备结构认知、气动布局分析的直观参考载体，帮助设计人员快速掌握大容量陆上风电机组的结构特征与安装边界要求。
