40MW轴流转桨式水轮机转轮结构设计

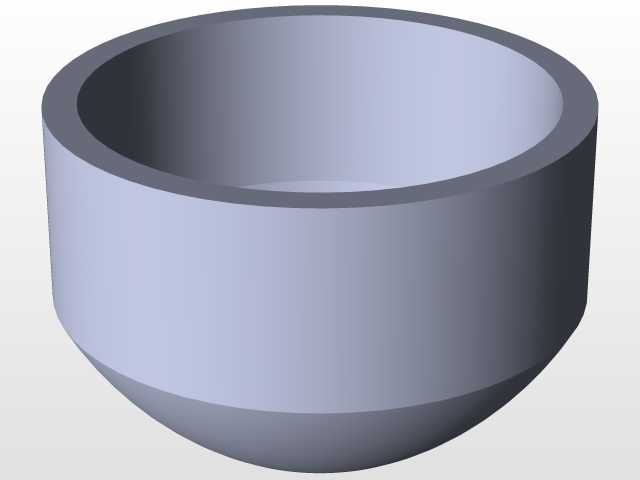

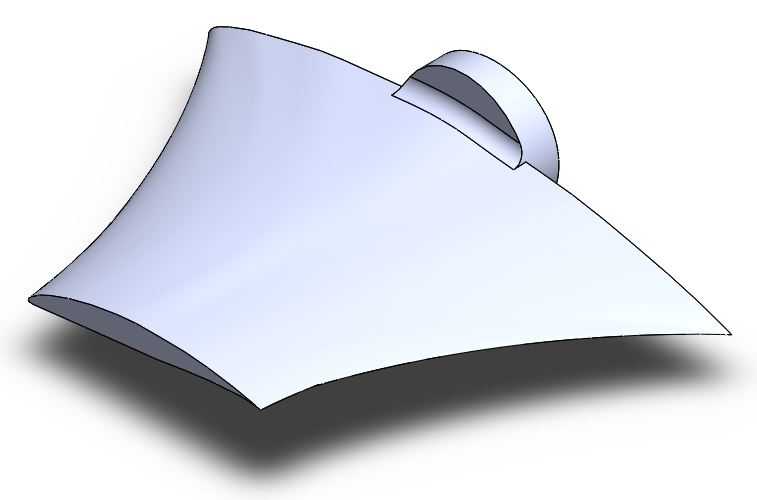

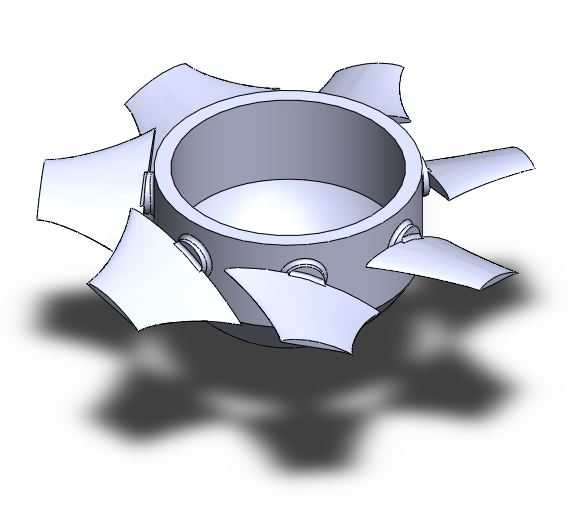

轴流转桨式水轮机转轮是低水头大流量水力发电场景中的核心做功部件，主要应用于径流式水电站、潮汐能发电站以及灌溉渠系跌水能量回收站点，这类场景普遍具备水头波动范围大、来水流量季节性变化明显的特征，转桨式结构可通过动态调整桨叶安放角适配不同工况下的水流条件，相较定桨式转轮能够拓宽30%以上的高效运行区间，在枯水期低流量、汛期大流量的来水条件下都能保持较高的能量转换效率，减少水力损失带来的发电量损耗。该转轮整体采用轮毂加可调桨叶的组合结构，中心轮毂为中空筒式结构，内部预留桨叶调节机构的安装空间，可容纳转桨式水轮机必备的桨叶转动驱动连杆、枢轴密封组件以及操作油管通道，轮毂外壁均匀分布8组桨叶安装枢轴座，每一组枢轴座都经过同轴度校验，保证所有桨叶转动角度同步一致，避免不同桨叶角度偏差带来的水力不平衡问题，减少机组运行过程中的振动与空蚀风险。桨叶采用翼型截面设计，从根部到叶尖的弦长、厚度按照水力设计参数做渐变处理，叶型曲面经过流场仿真优化，能够引导水流平顺过流，降低叶片背面的低压区范围，减少空泡产生对桨叶表面的气蚀破坏，桨叶根部与枢轴采用一体化连接结构，保证转动过程中的结构强度，可承受满负荷工况下高速水流带来的巨大冲击力与交变载荷。在安装边界层面，该转轮对应40MW出力等级的轴流式水轮机组，设计过程中同步匹配1:60比例的试验模型参数，可用于前期水力性能试验台的验证测试，实际真机安装时，轮毂上端与水轮机主轴法兰对接，下端连接泄水锥，整体安装需保证转轮室与桨叶叶尖的间隙均匀，间隙值控制在设计允许范围内，既要避免间隙过大带来的容积损失，也要防止机组运行过程中桨叶形变剐蹭转轮室内壁。设计过程中充分考虑了工况适配性，桨叶调节范围覆盖常用运行水头下的最优开度区间，可与导叶开度做协联动作，在不同负荷下都能让水流以最优角度冲击桨叶，将水流的压能与动能最大化转换为转轮旋转的机械能，带动发电机转子转动完成发电过程，同时结构设计兼顾了后期检修维护的便利性，轮毂端盖采用可拆卸式密封结构，无需完全拆解转轮即可完成内部密封件更换、枢轴润滑维护等常规作业，降低电站长期运行的维护成本。
