红色双层框架结构电脑散热风扇设计

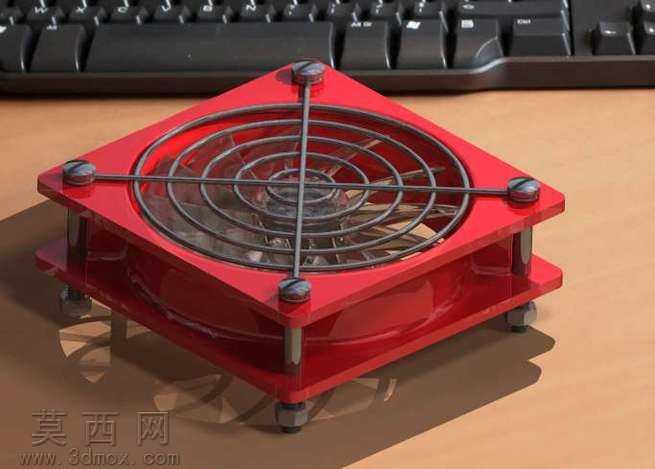

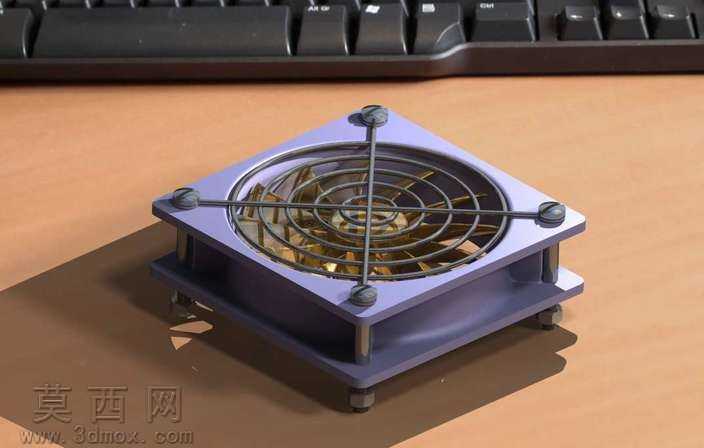

本作品为电脑散热风扇三维建模设计，采用中望建模软件完成全参数化建模，整体采用双层红色方形外框结构，搭配金属防护网与固定组件，还原了实用型电脑散热风扇的完整结构。建模过程中首先搭建基准坐标系，以方形外框的中心对称面为基准，先绘制上下两层方形框架的截面草图，通过拉伸命令生成外框主体，框架边角做圆弧过渡处理，避免尖锐棱角，同时在框架四角预留贯穿的安装孔位，用于穿设金属固定螺柱。外框内部的风扇腔体采用等壁厚设计，精准预留扇叶的转动空间，保证扇叶转动时不会与框体产生干涉。扇叶部分采用轴流风叶的曲面造型，通过草图绘制单叶截面轮廓后，利用圆周阵列命令生成整组扇叶，扇叶的倾斜角度经过合理设定，兼顾送风效率与转动稳定性，扇叶中心的轮毂部分做凸起造型，匹配轴心安装位。防护网部分采用金属丝交叉结构，先绘制单根金属丝的路径，通过扫掠命令生成金属丝实体，再分别做横向与纵向的圆周阵列与线性阵列，形成十字交叉加环形圈的防护网结构，防护网通过四角的手拧螺丝固定在上层框架表面，螺丝头部做滚花造型还原真实细节，方便徒手拆装。上下两层框架之间采用四根金属支撑螺柱连接，螺柱上下端搭配减震脚垫，脚垫采用软质橡胶材质的视觉表现，建模时通过不同的材质球区分金属、塑料、橡胶三类材质：红色外框采用亮面红色塑料材质，添加轻微的反射效果还原注塑外壳的质感；金属螺柱、防护网、螺丝采用拉丝金属材质，调整金属粗糙度参数模拟哑光金属的真实质感；扇叶采用半透明深色塑料材质，还原PC材质扇叶的半通透视觉效果；底部减震脚垫采用哑光黑色橡胶材质，添加细微的凹凸纹理模拟橡胶表面的磨砂质感。渲染阶段采用桌面写实场景，将风扇模型放置在浅棕色木纹桌面，后方搭配黑色键盘作为场景衬托，打光采用柔和的侧上方主光源，搭配补光消除模型暗部死黑，开启环境光遮蔽效果，让框架层叠、螺丝与框体衔接处的阴影更自然，真实还原产品的实物质感。设计过程中充分考虑电脑风扇的实际使用需求，双层框架结构既可以提升整体结构强度，也能预留更多的空气流通空间，四角的减震脚垫可以降低风扇转动时产生的震动传递，减少运行噪音，防护网结构可以避免线材触碰转动扇叶引发故障，整体结构完全符合常规电脑散热风扇的装配逻辑，各部件之间的配合尺寸经过校准，可直接用于结构展示、装配模拟或相关产品的设计参考。
