新概念台式涡轮无叶风扇外观结构设计

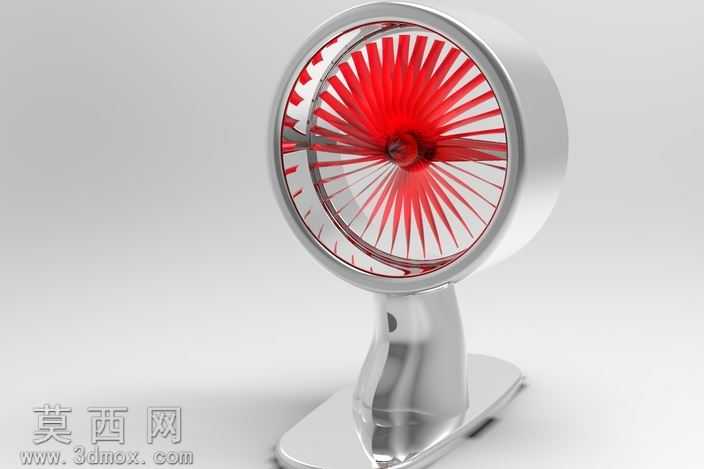

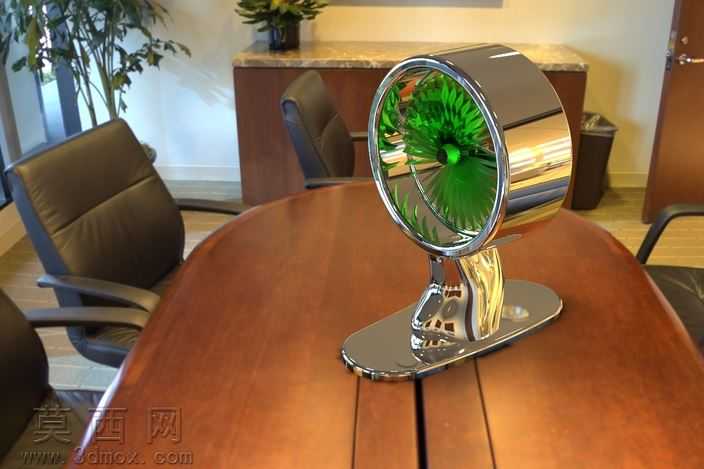

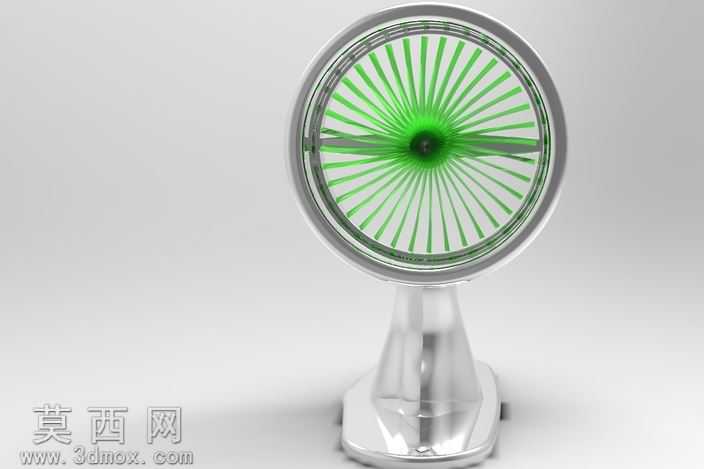

本作品为新概念台式涡轮风扇的三维设计方案，建模阶段依托主流三维工程软件完成全参数化结构搭建，首先对涡轮送风核心组件进行参数化草绘，精准勾勒出环形出风圈的曲面轮廓、涡轮增压腔的内部流道边界以及底座支撑结构的安装定位基准，通过曲面放样、实体加厚、布尔运算等指令完成各零部件的独立建模，确保环形出风圈的圆弧过渡面曲率连续无断点，支撑底座与出风主体的衔接处曲面顺滑贴合，整体装配阶段通过同轴度、贴合面约束完成各部件的精准对位，预留出内部涡轮叶轮、驱动电机的安装空间，保证结构设计符合实际家电产品的装配逻辑。渲染阶段采用物理级材质系统对不同部件进行材质赋予，出风圈边框采用高光亮面镀铬材质，调整金属反射粗糙度与环境贴图采样参数，还原镀铬材质的高反光、高通透质感；支撑底座采用半透磨砂PC材质，调整材质的折射系数与次表面散射参数，模拟半透明工程塑料的温润透光效果；出风区域采用半透淡绿色柔光材质，模拟风扇运行时的气流可视化效果，通过添加运动模糊特效还原涡轮高速运转时的动态视觉感受。灯光布置采用三点布光结合环境HDRI贴图的方案，主光源从侧上方45度角打亮产品主体，勾勒出镀铬边框的高光轮廓，辅光源补亮底座暗部细节避免死黑，背光源打亮产品边缘轮廓提升整体层次感，最终渲染输出的效果清晰展现产品的外观质感与结构细节。设计思路上打破传统轴流风扇的外露叶片设计，采用涡轮增压送风结构，通过底部内置的涡轮叶轮吸入空气，经环形风道增压后从出风圈缝隙高速送出，形成平稳持续的送风效果，同时无外露叶片的结构提升了使用安全性，圆润流畅的外观造型适配现代家居桌面摆放场景，整体结构紧凑小巧，在保证送风效率的同时兼顾外观的简约科技感，建模过程中对内部流道的曲面进行多次优化调整，减少风阻提升送风效率，各连接部位的卡扣安装结构均按照实际注塑生产的工艺要求进行设计，确保模型可直接对接后续的结构验证与开模生产环节。
