卧式锤片式饲料粉碎加工设备结构设计

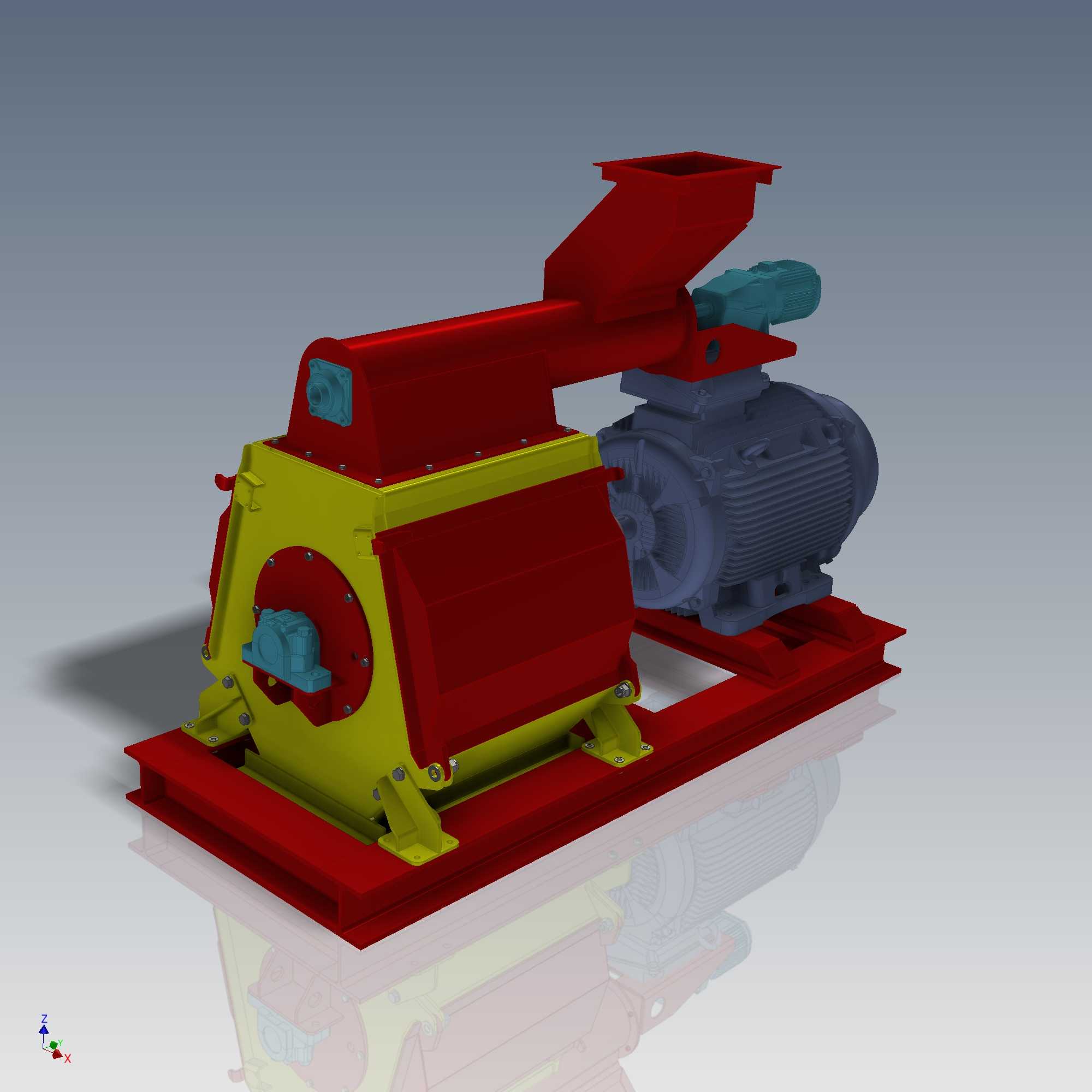

该设备主要应用于中小型饲料加工生产场景，同时可适配粮食加工、生物质原料预处理等作业环节，针对玉米、豆粕、秸秆碎料等干性脆性物料完成细碎加工，是饲料生产线前段原料处理环节的核心作业设备，也可用于小型粮油加工点的杂粮粉碎作业，满足农户、小型加工坊的日常物料细碎需求。设备整体采用卧式布局设计，上部设置倾斜式进料导料结构，可引导待破碎物料依靠自重顺畅进入破碎腔内部，避免进料口卡料堵料问题，进料口的倾斜角度经过反复校核，既能够保证物料进料速度匹配破碎腔的处理效率，也能防止破碎过程中物料飞溅外溢。破碎腔主体采用上下分体式壳体结构，侧部设置可快速开启的检修门，日常更换易损件、清理腔体内残留物料时无需完全拆解设备，大幅降低日常维护的操作难度；腔体内置锤片式破碎转子组件，转子运转时通过高速锤击作用将进入腔体的物料击碎，符合细度要求的物料通过腔底的筛网排出，不符合要求的物料会留在腔体内继续接受锤击破碎直至达到出料粒度。设备配套的驱动电机与破碎主机共同安装在一体式焊接底座上，底座采用加厚型钢焊接成型，底部预留了设备安装的地脚螺栓固定孔位，可直接将设备固定在硬化的混凝土地面上，一体式底座的设计能够保证电机主轴与破碎转子主轴的同轴度长期保持稳定，减少运转过程中的震动偏移，降低传动部件的磨损速率。设备的传动部位设置了安全防护壳体，避免运转过程中人员误触传动部件引发安全事故，整体外形紧凑规整，安装时不需要预留过大的操作空间，侧方预留的检修空间仅需满足单人操作即可，上部进料口的高度适配常规人工倒料或者配套小型螺旋输送机上料的高度要求，不需要额外搭建过高的上料平台。设备的润滑点位均设置在易操作的外侧位置，日常加注润滑脂时不需要拆解设备外壳，能够有效降低日常运维的工作量，壳体外部的加强筋结构既提升了腔体的结构强度，避免长期破碎作业导致腔体变形，也能够辅助设备运转过程中的散热，降低长时间连续作业时的腔体温度。
