木材削片机进料咬合压料结构设计

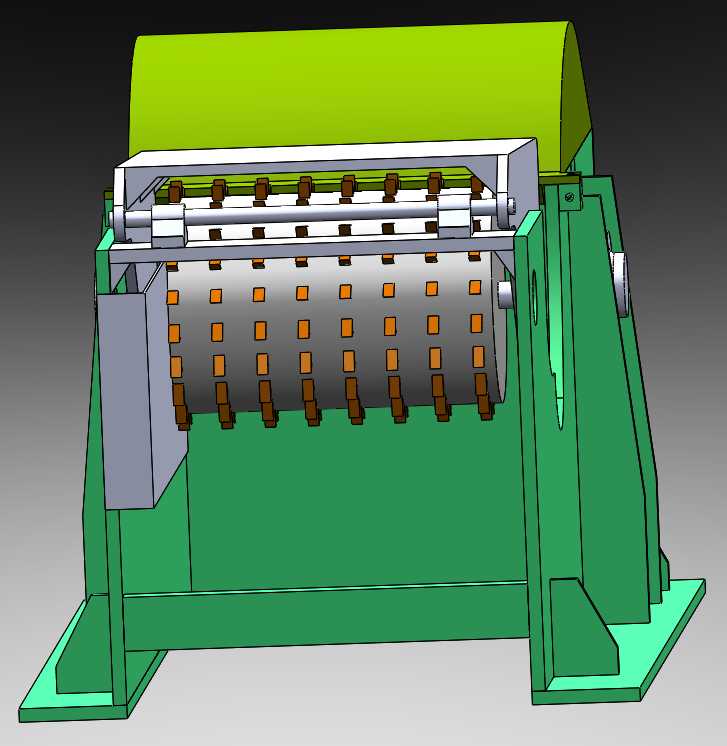

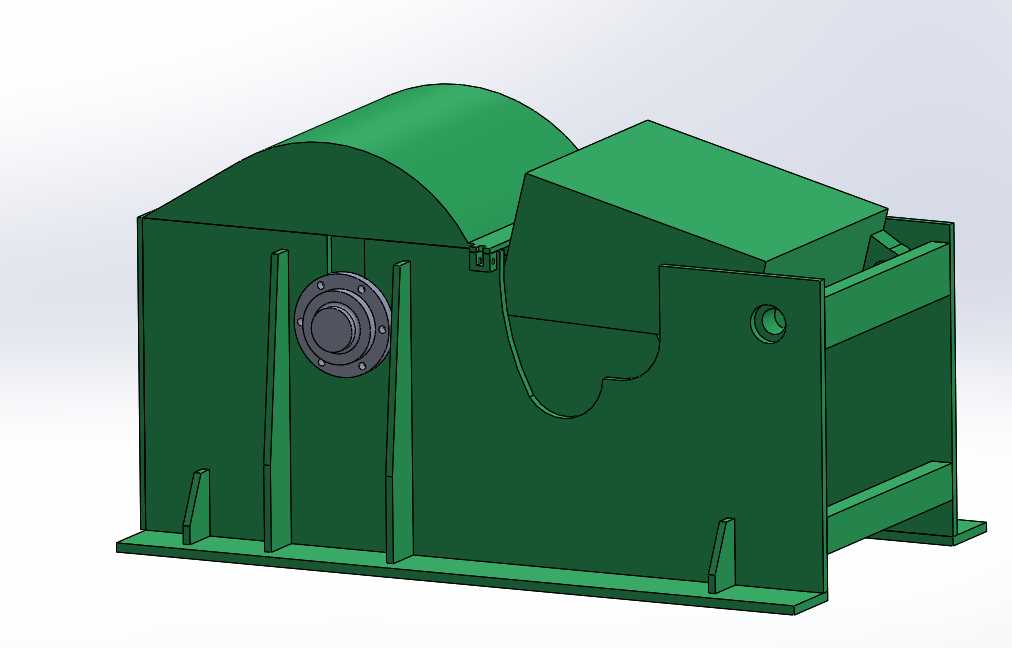

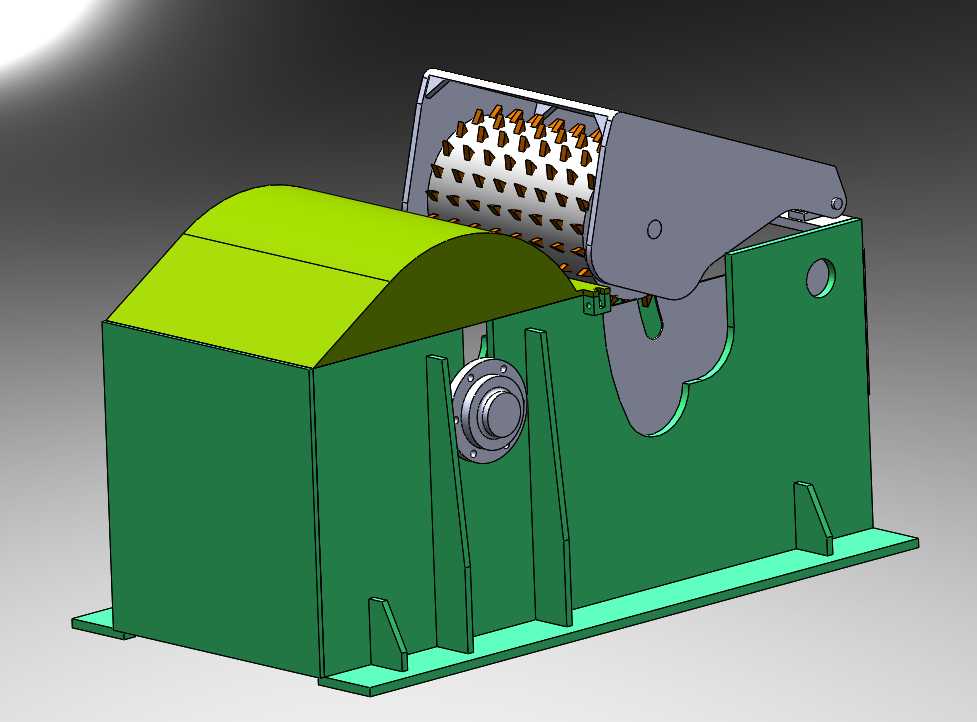

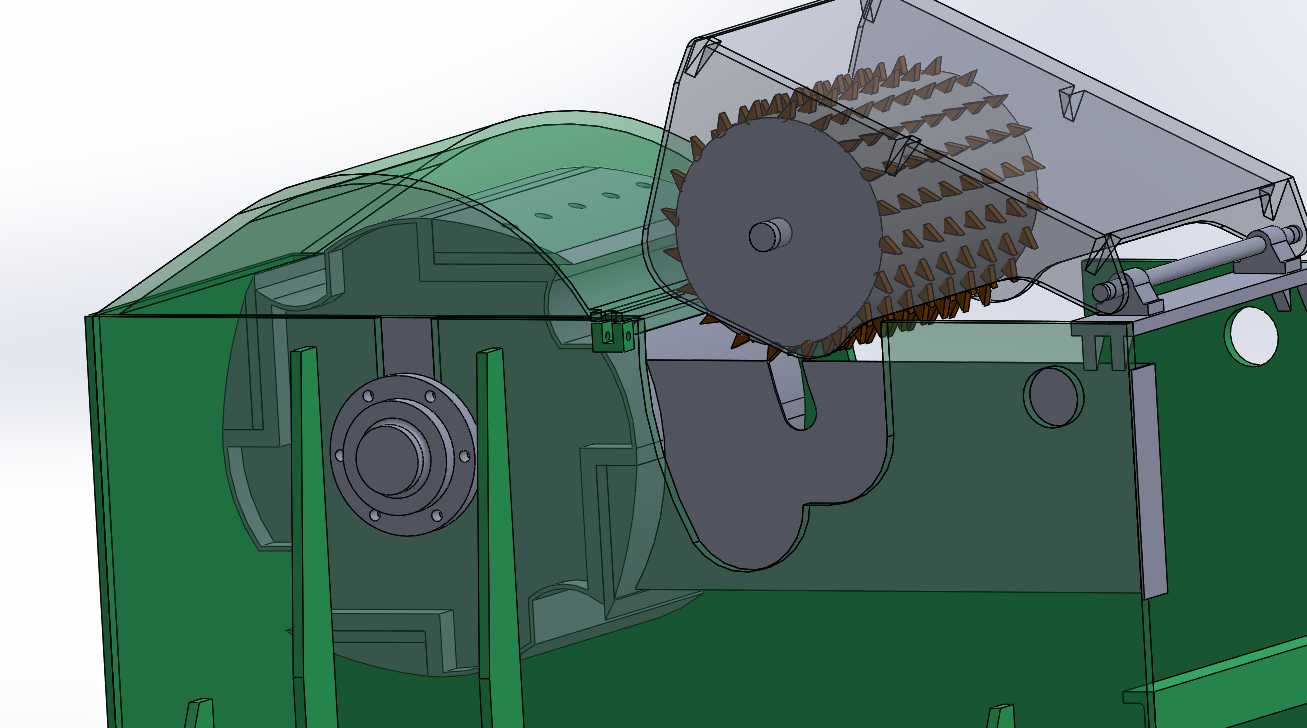

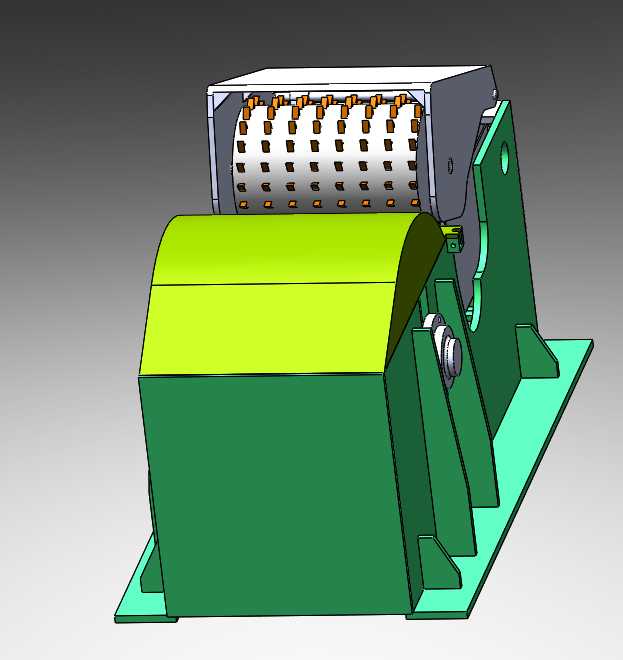

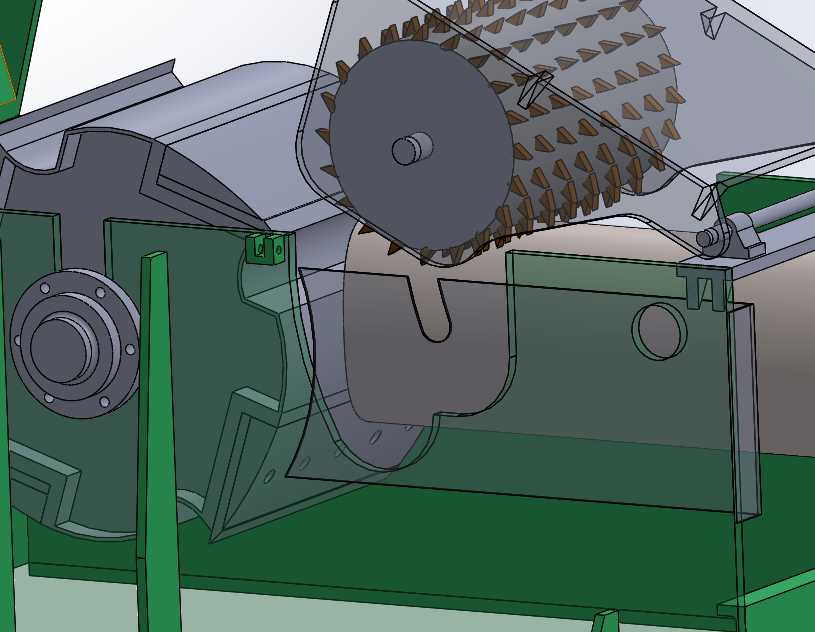

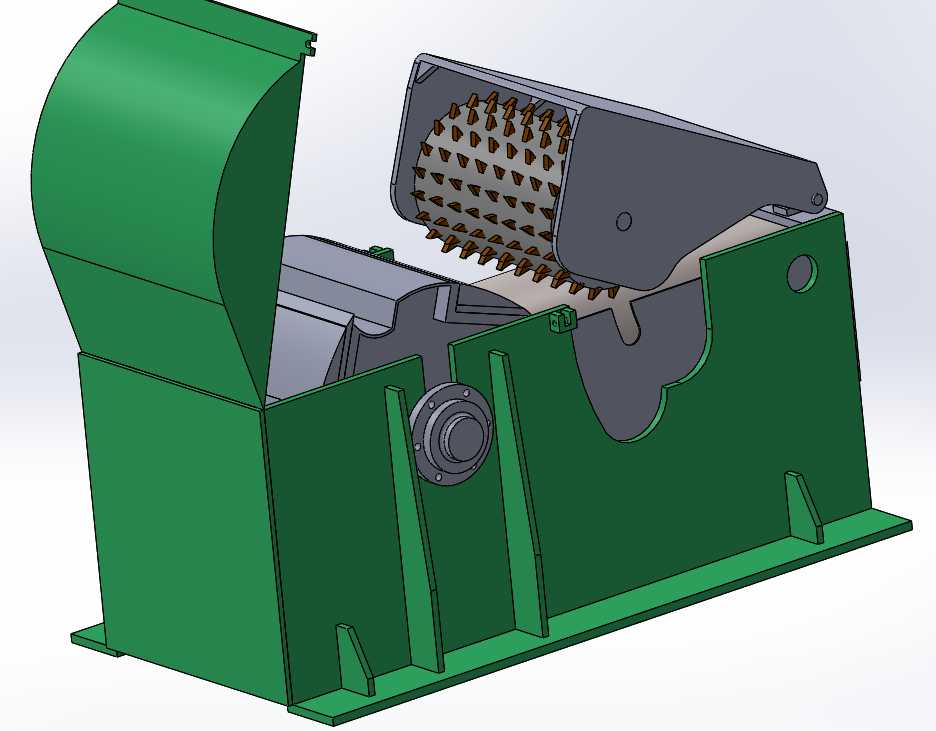

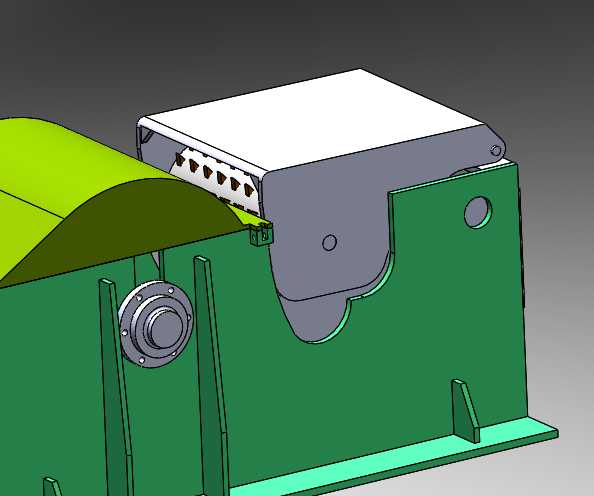

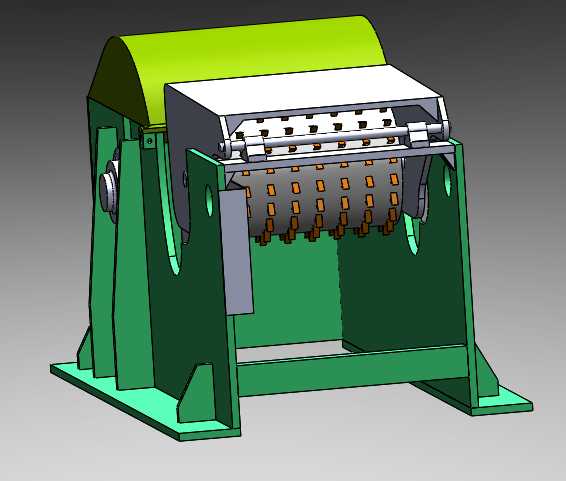

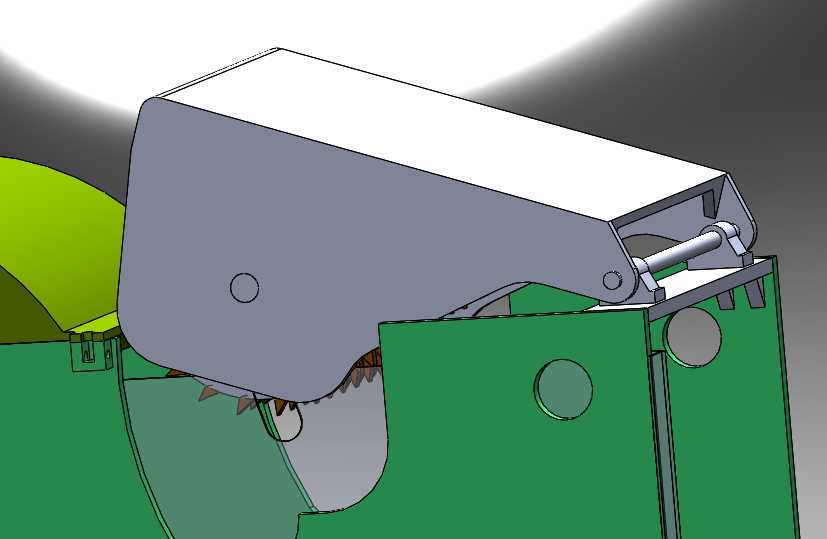

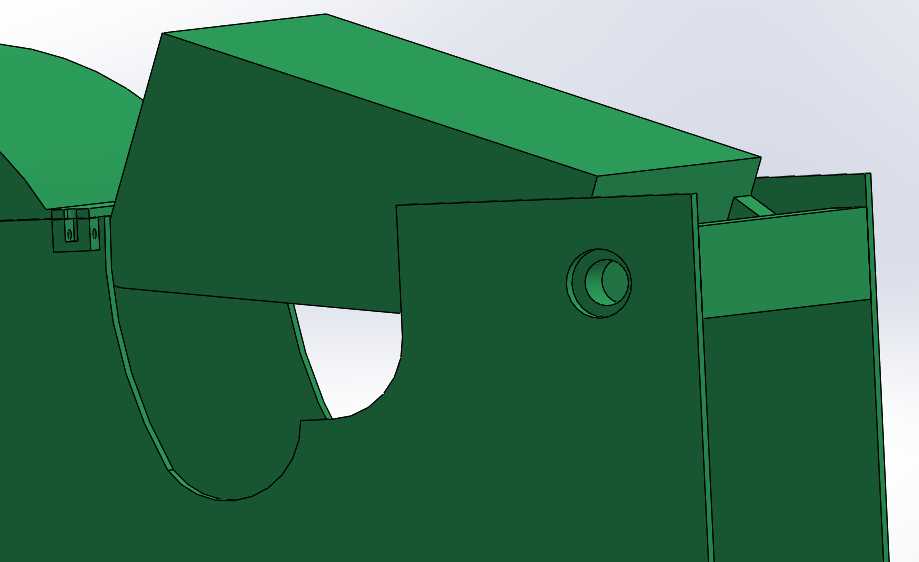

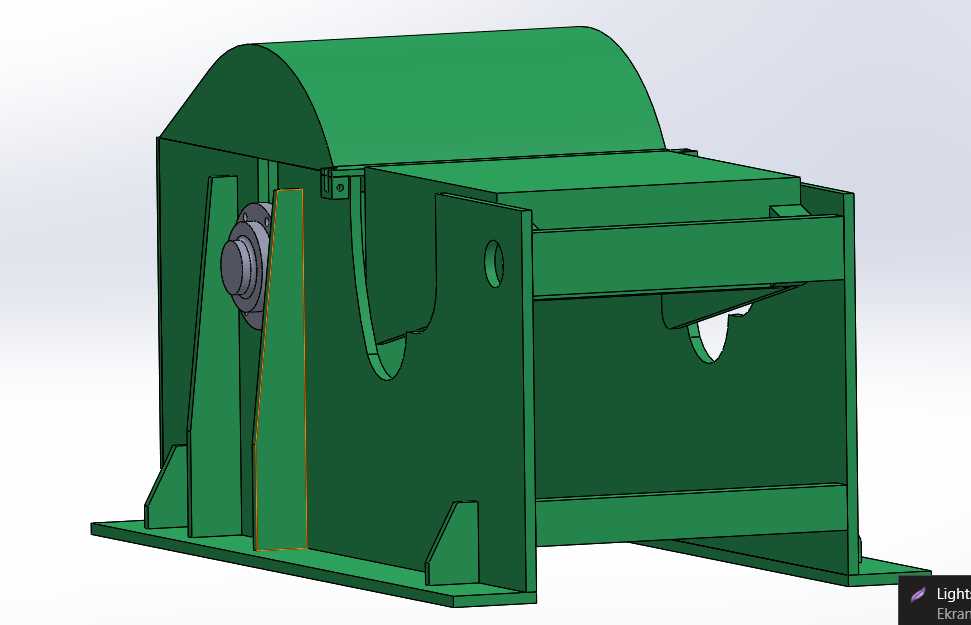

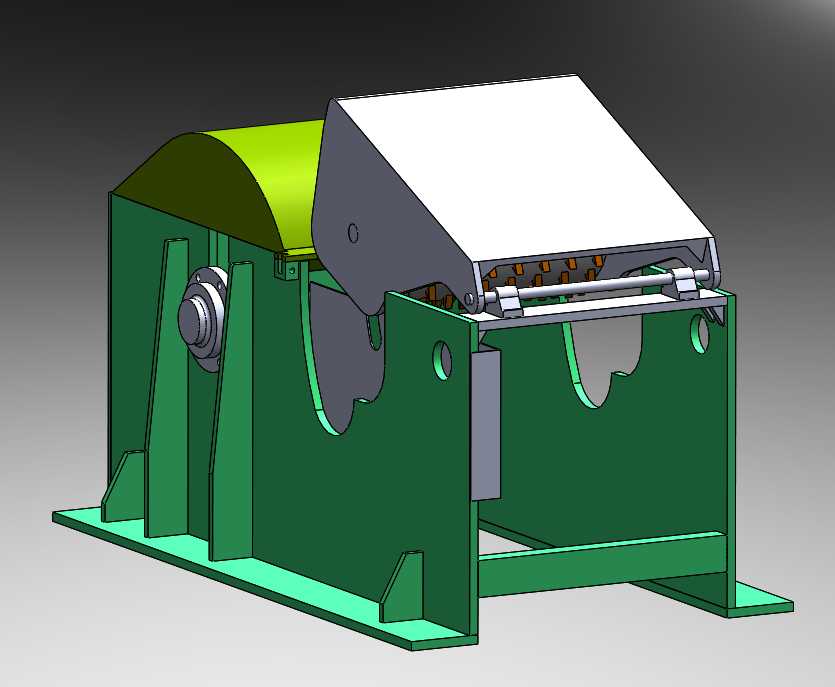

该结构为木材削片机的核心进料压料咬合组件，主要应用于人造板生产、生物质能源制备、造纸制浆等行业的木材初加工环节，承担原木、枝桠材等原料进入切削腔前的强制送进与压紧定位功能，可适配直径80-220mm的小径原木、枝丫材及采伐剩余物的进料作业，解决传统削片机进料打滑、原料跳动导致的切削片度不均、进料效率低的问题。整套结构采用下置箱体承载、上置齿辊咬合的布局设计，下部为一体式焊接机架，机架底部设置带安装孔的水平安装底座，底座两侧预留与主机机架对接的螺栓固定位，安装时需保证底座平面与切削刀辊轴线的平行度误差不超过0.2mm/m，整体安装边界长度适配主流400型、600型盘式削片机的进料工位尺寸，无需对原有设备主体做大规模改造即可完成替换安装。上部的咬合齿辊表面采用密集排布的锥形凸齿设计，齿形经过淬火处理，硬度可达HRC55-60，咬合时可刺入木材表层3-5mm，提供足够的进料牵引力，避免硬木进料时出现打滑回退的情况；齿辊侧部搭配可摆动的弧形压紧臂，压紧臂通过铰接轴与机架连接，可根据进料木材的直径自动调整开合角度，始终保持齿辊与木材表面的贴合压力，当进料木材直径出现波动时，压紧臂可在15°-45°的角度范围内自适应摆动，保证不同径级的原料都能获得稳定的压紧力。设计过程中重点优化了受力传递路径，机架侧部设置的加强筋板对应齿辊转轴的受力位置，可将进料时的冲击载荷均匀分散到整个机架结构上，避免长期重载作业时机架出现焊缝开裂、变形的问题；齿辊的转轴端采用外置式轴承座设计，轴承座通过螺栓固定在机架外侧，日常维护时可直接拆卸轴承座完成轴承更换或齿辊检修，无需拆解上部的压紧臂结构，大幅降低设备运维的时间成本。结构的安全防护方面，齿辊后部设置弧形挡料护板，可阻挡切削腔飞溅的木屑从进料口反向喷出，同时避免操作人员误触转动的齿辊结构，兼顾作业效率与生产安全性；下部的绿色护罩完全覆盖内部的传动连接部位，防止木屑、粉尘进入传动区域造成部件磨损，护罩采用快拆式螺栓固定，清理内部积料时无需完全拆卸护罩即可完成操作。整套结构的进料牵引力相比传统平辊压料结构提升40%以上，可顺畅输送冻材、硬杂木等难进料原料，切削出的木片长度合格率可提升15%左右，能够有效匹配连续化削片生产线的高负荷进料需求。
