工业炉配套多层巡检走道平台结构

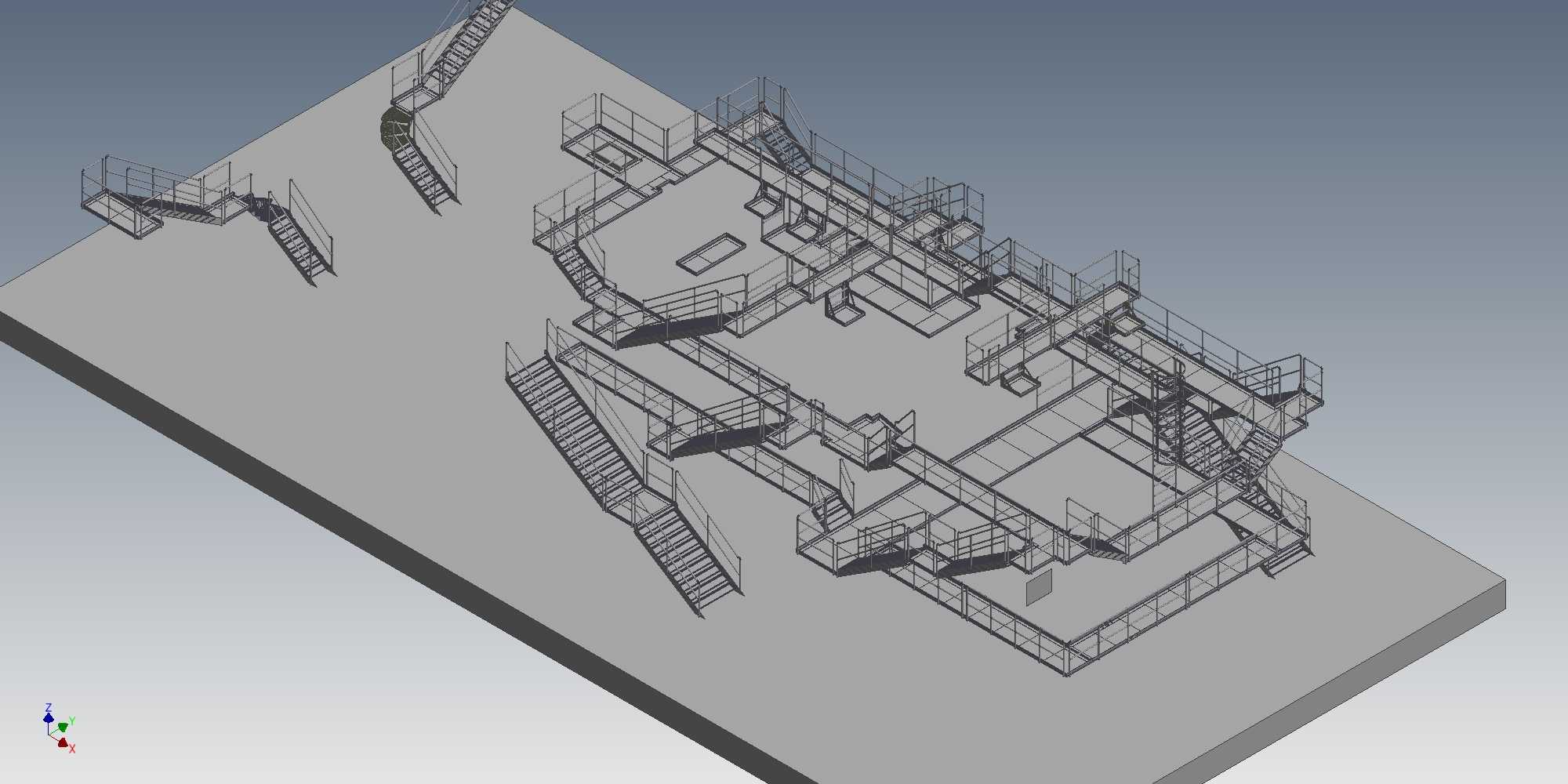

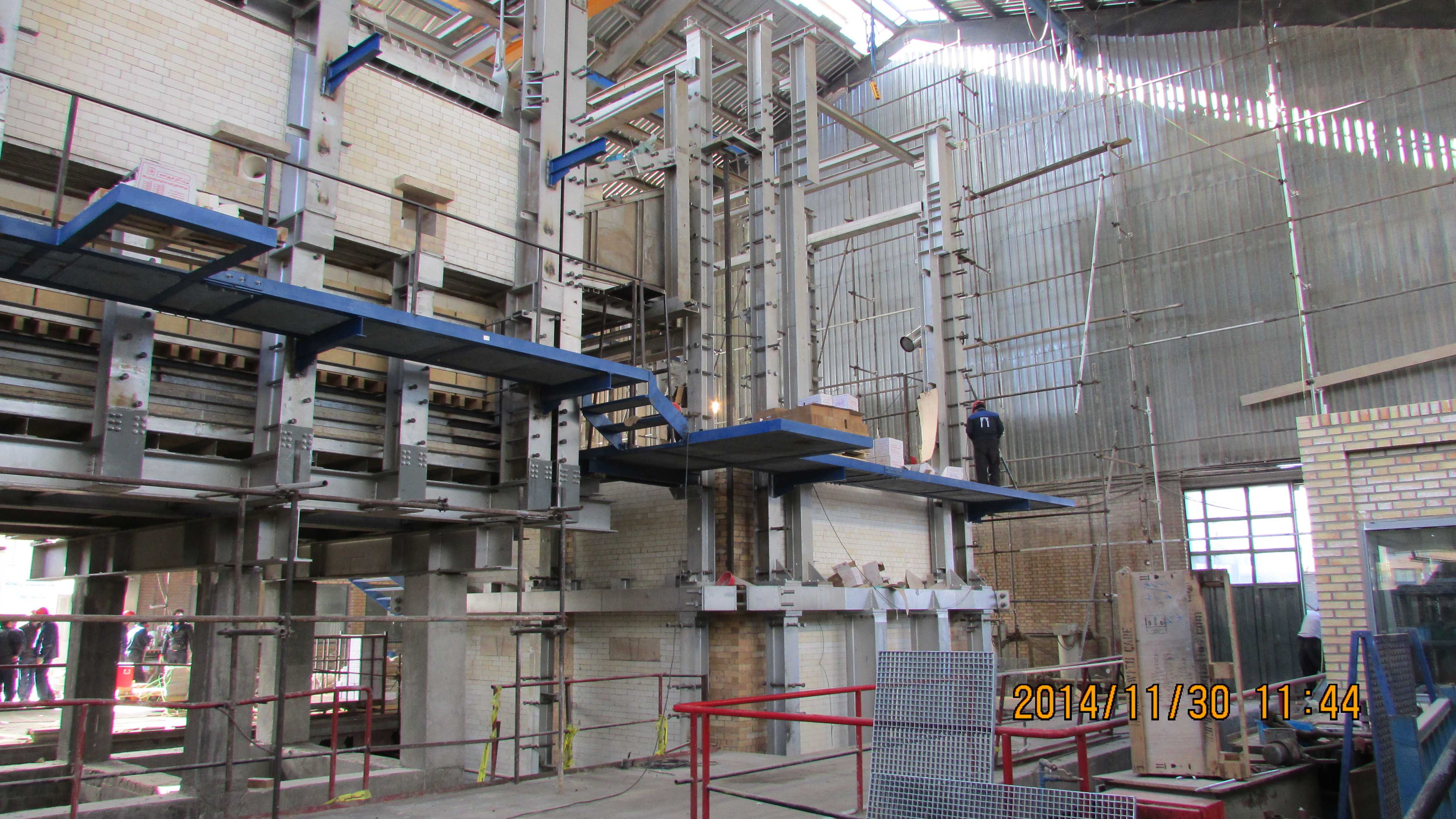

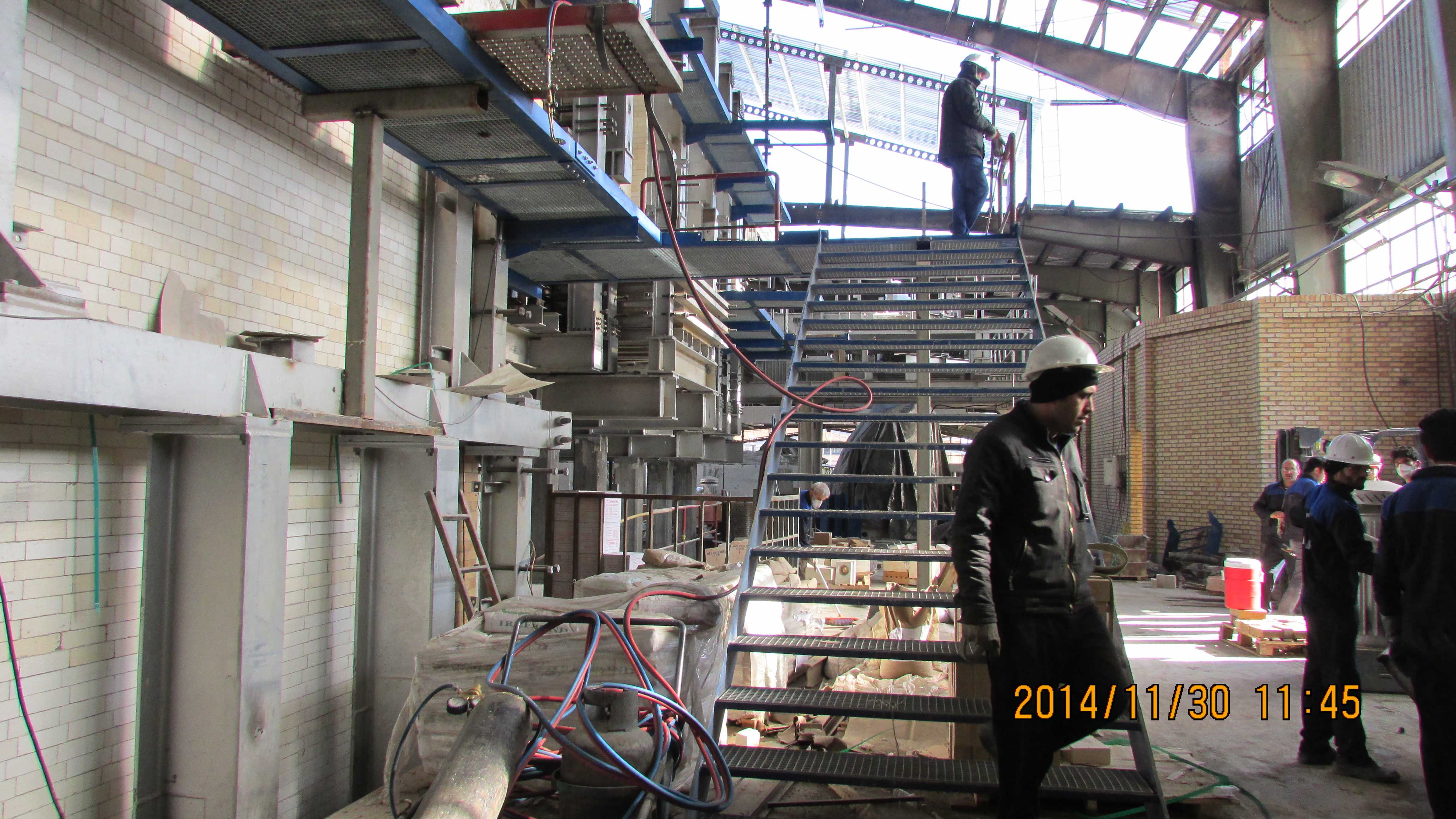

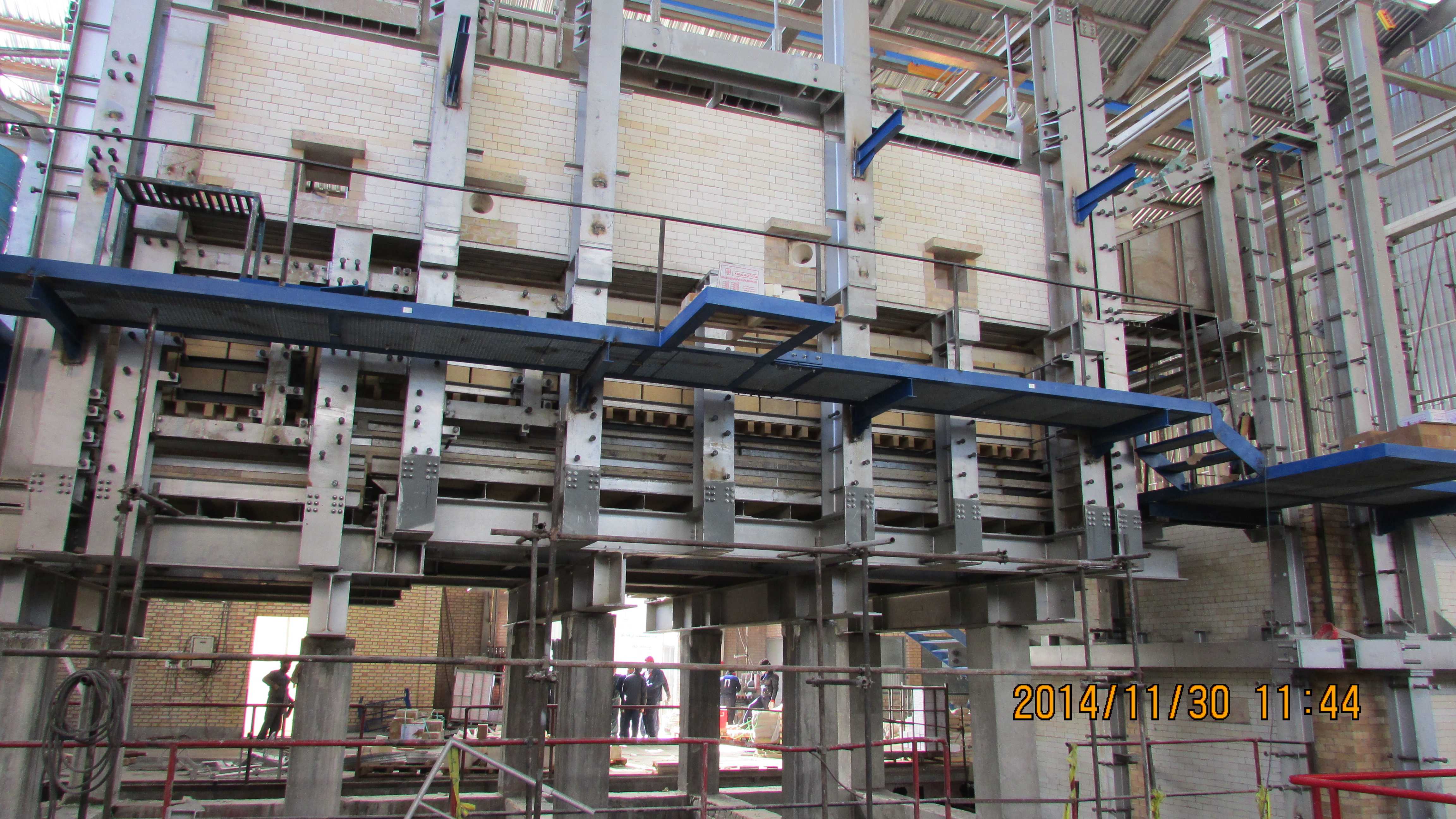

该结构为工业加热炉配套的巡检操作走道系统，主要应用于冶金、热处理、化工等领域的大型工业炉周边作业场景，承担设备日常巡检、操作值守、检修维护的通行与作业承载功能，是保障炉区作业人员安全通行、顺畅抵达各操作点位的核心配套钢结构设施。整套走道系统完全贴合工业炉本体的外形轮廓与点位布局进行适配设计，围绕炉体不同高度的操作面、检修口、阀门仪表安装位分层布设，通过多段不同坡度的钢梯实现各层平台的连通，所有临边区域均设置符合安全规范的防护护栏，避免作业人员高处坠落风险，同时在需要频繁操作的仪表、阀门点位预留了足够的操作站立空间，满足单人或双人协同作业的空间需求。设计过程中优先遵循作业动线最优原则，将日常巡检的高频点位通过最短路径串联，减少作业人员无效绕行距离，同时兼顾炉体检修时的大件物料临时摆放需求，在炉体人孔、检修门对应的平台区域做了局部加宽处理，预留出检修工具、更换部件的临时放置空间。结构主体采用型钢焊接框架搭配防滑踏步板的组合形式，钢梯踏步做了防滑纹理处理，护栏横杆与立杆的间距符合工业安全防护标准，所有连接节点均考虑现场安装的便捷性，采用分段预制的模块化设计，可在现场通过螺栓拼接完成组装，降低现场焊接作业量与安装难度。整套结构的安装边界完全匹配炉体基础的预留安装点位，走道平台与炉体外壁保持安全操作间距，既避免与炉体高温外壁直接接触带来的安全隐患，也不会遮挡炉体原有管线、仪表的布设走向，各层平台的高度设置完全对应炉体上不同操作点位的操作高度，保证作业人员站立操作时处于舒适的作业姿态，无需过度俯身或抬手即可完成常规操作。钢梯的坡度设置兼顾通行效率与攀爬安全性，在空间充裕的区域采用缓坡设计降低攀爬疲劳度，在空间受限的边角区域采用合规的陡坡钢梯适配狭小安装空间，整套结构在有限的炉区周边空间内实现了全点位覆盖的通行与作业支撑，充分适配工业炉区复杂的现场布局与作业需求。
