卧式工业蒸汽储罐三维结构设计

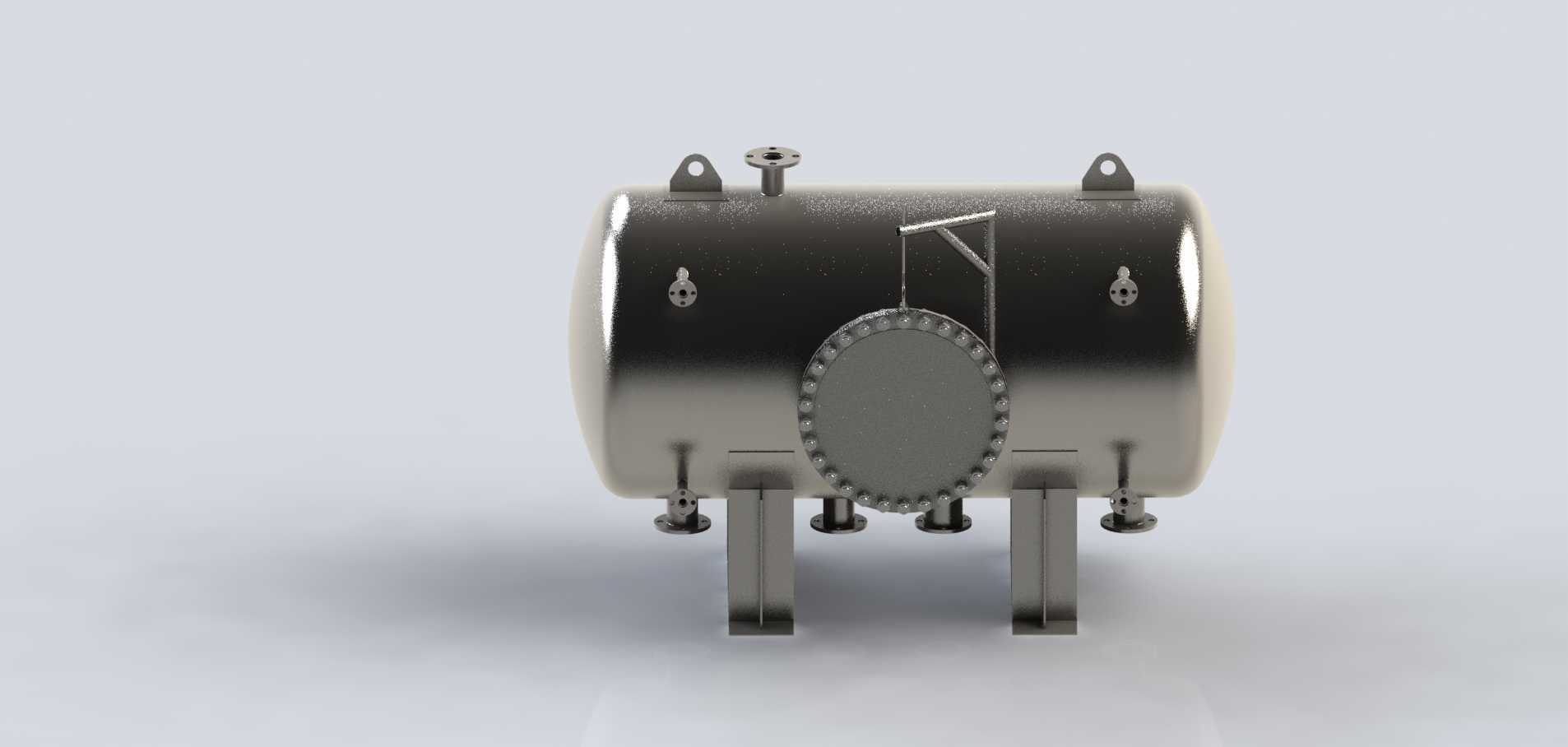

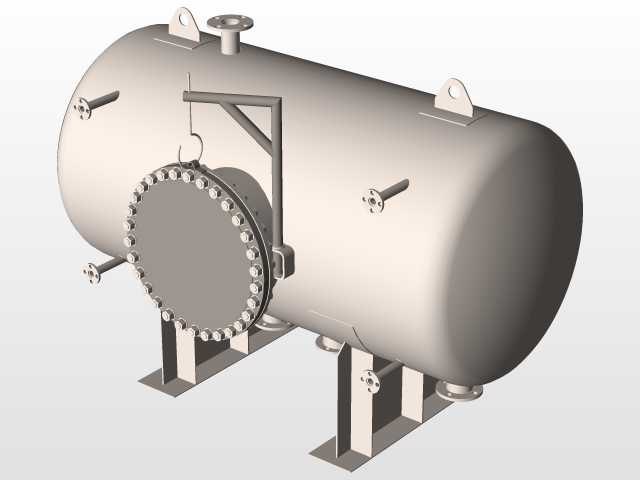

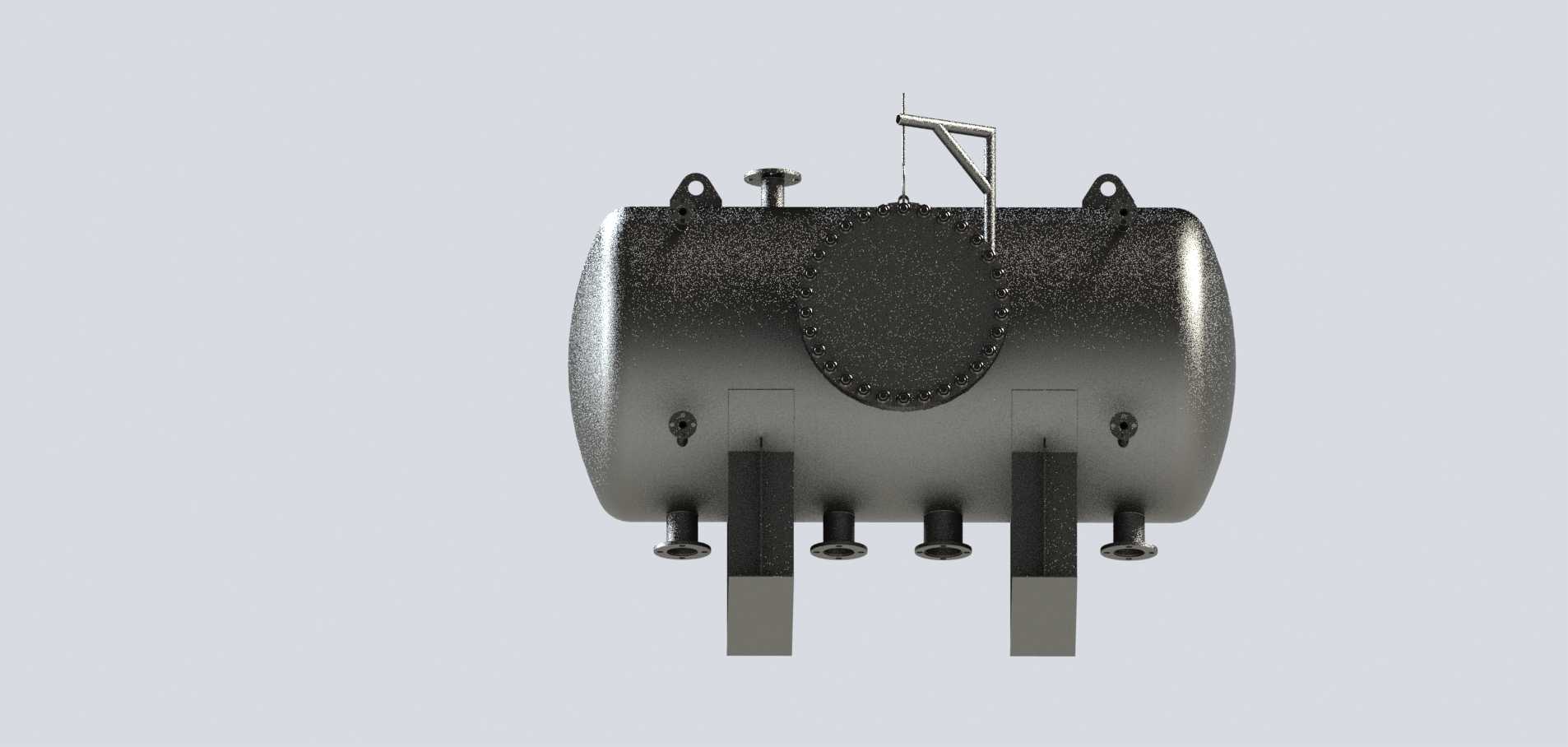

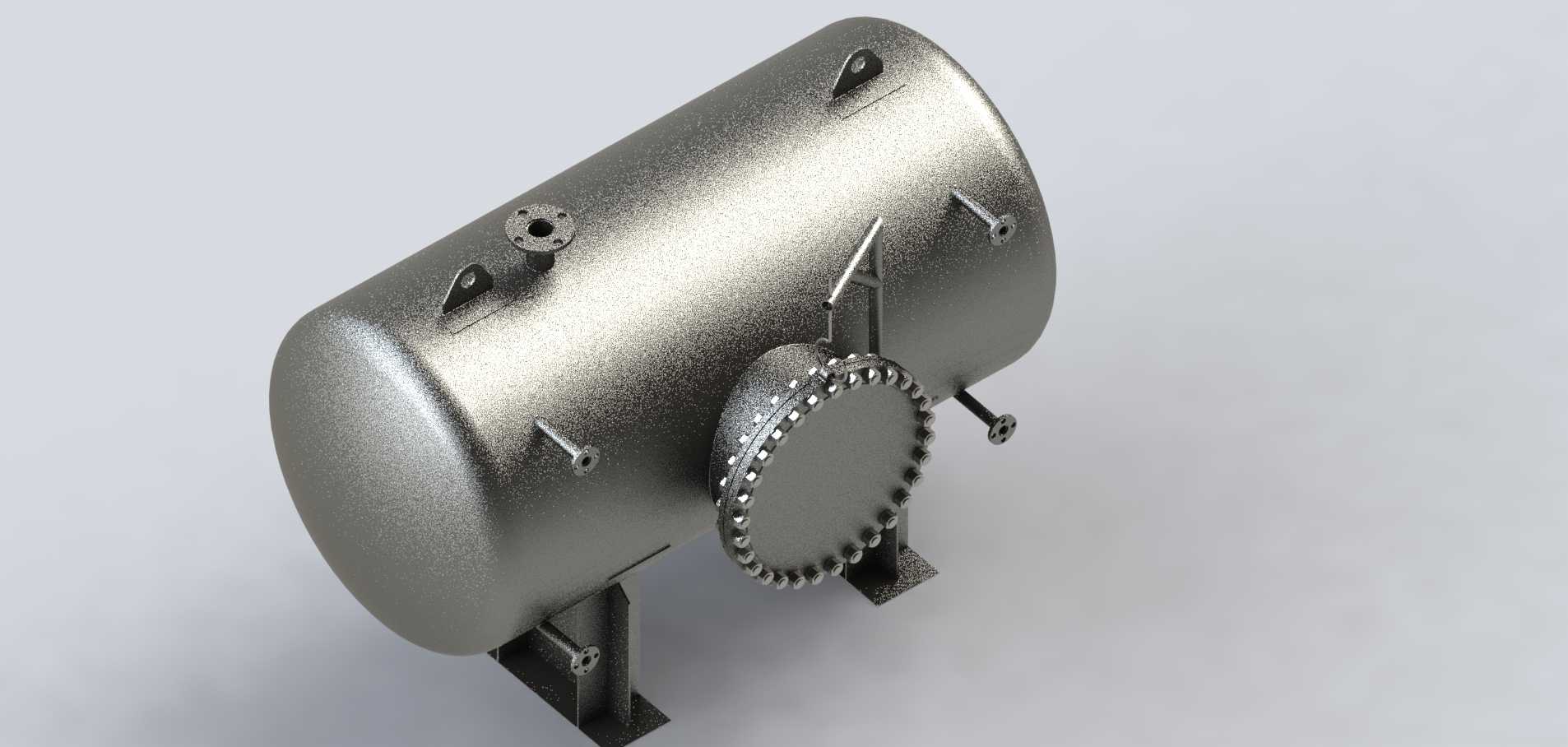

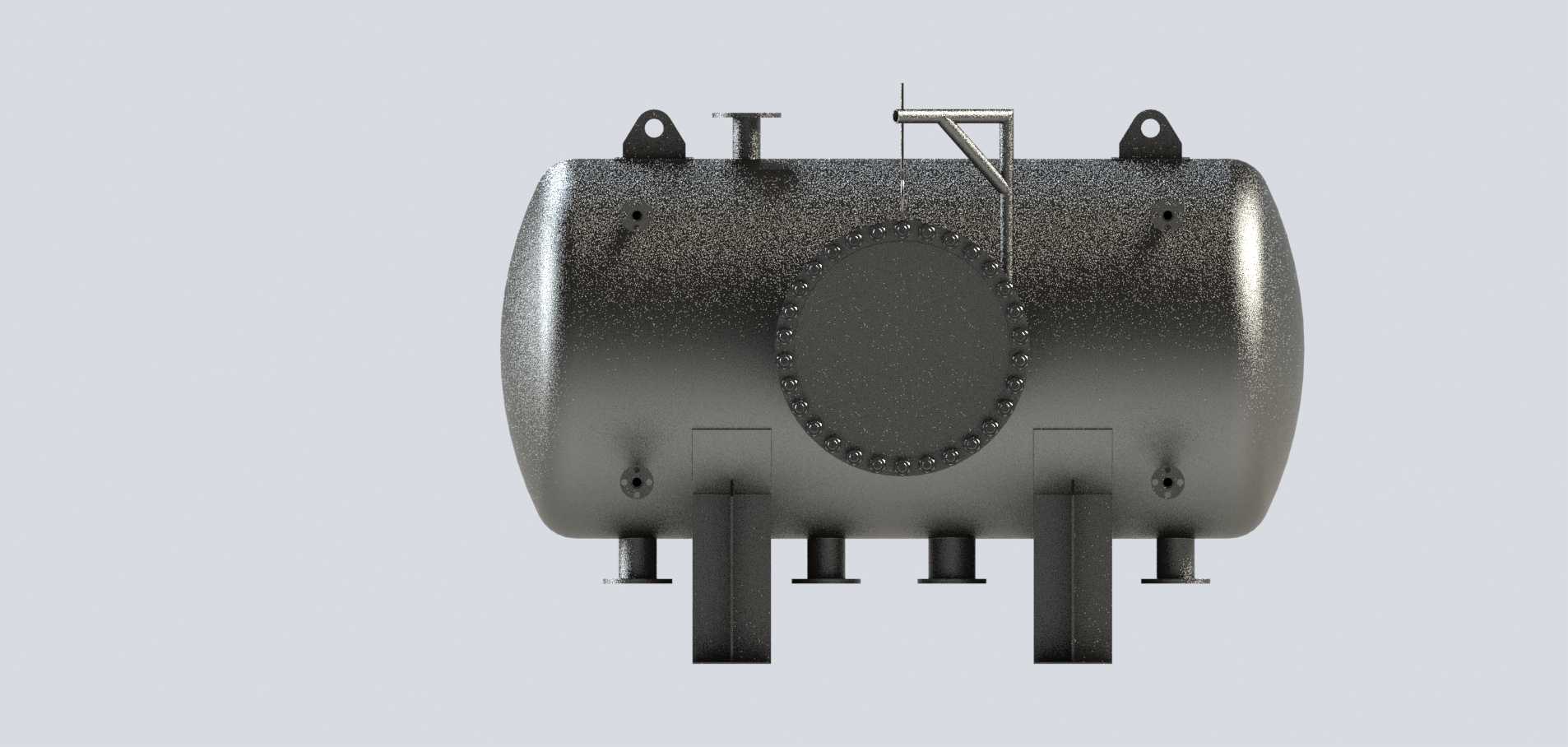

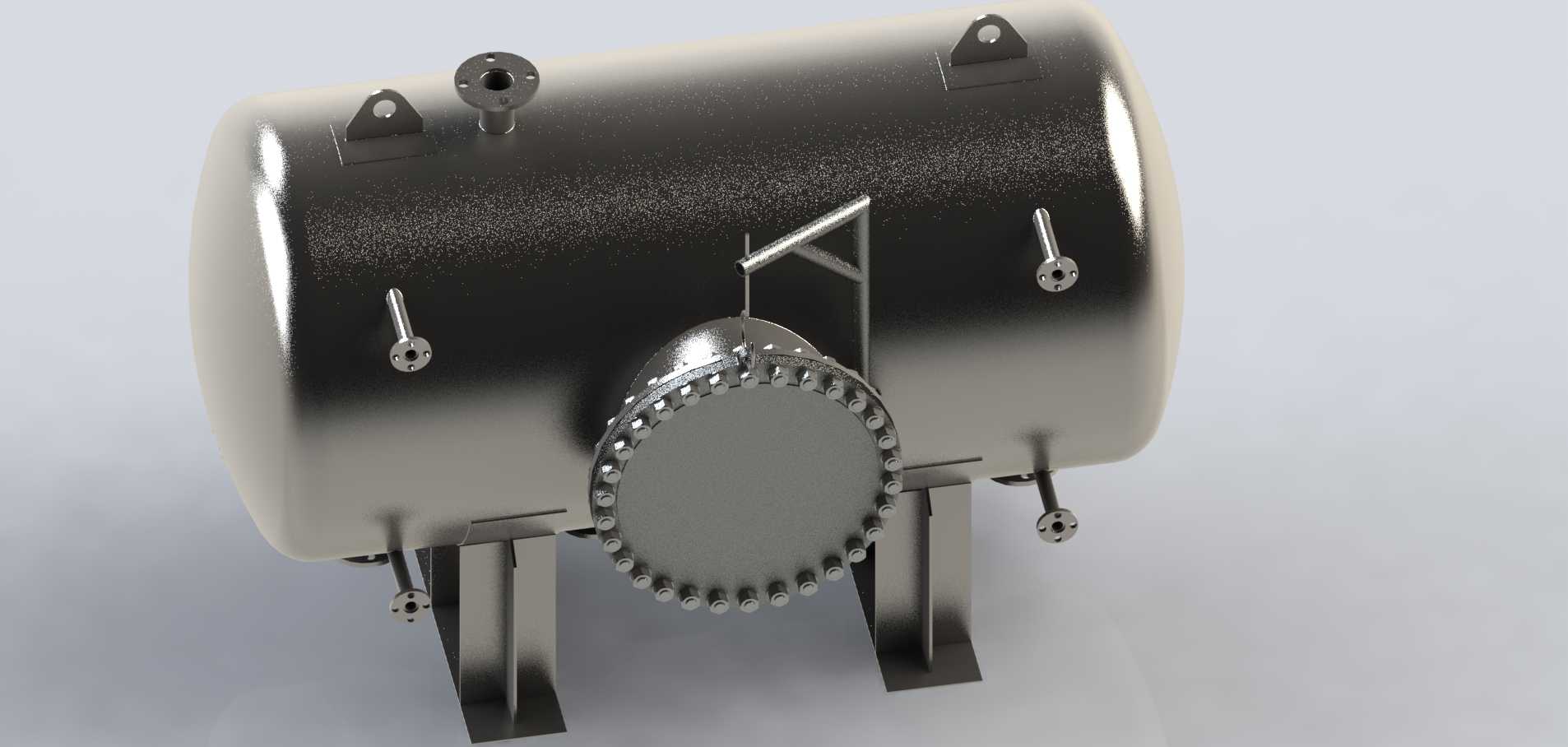

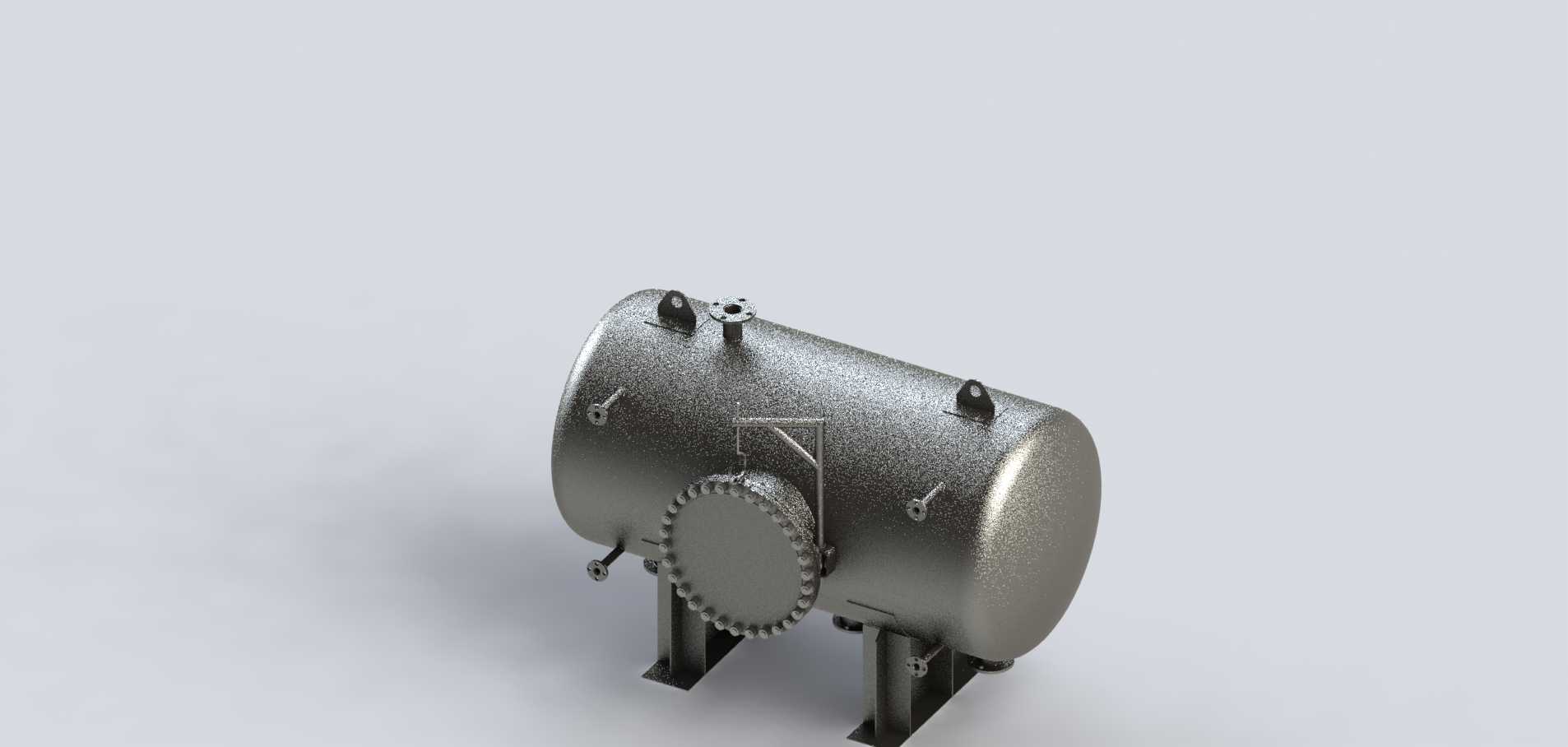

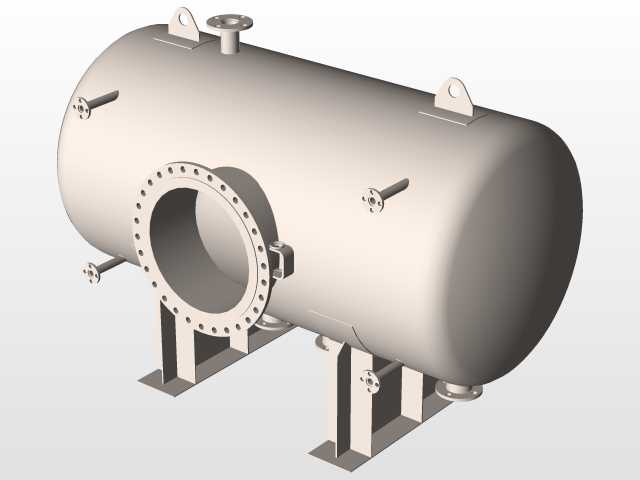

这款卧式承压储罐主要面向工业生产中的蒸汽介质存储场景，在食品加工、化工生产、纺织印染等需要稳定蒸汽供给的生产环节中，承担着缓冲管网压力波动、储备富余蒸汽产能、平衡系统用汽峰谷的核心作用，能够避免蒸汽源瞬时负荷波动导致的生产端供汽压力不稳问题，保障整条生产线的热媒供给稳定性。从功能设计层面来看，罐体采用标准椭圆封头搭配圆柱形筒体的经典承压结构，这种结构形式能够在既定壁厚下实现最优的应力分布，让筒体内壁承受的内压应力均匀传导，避免局部应力集中带来的结构失效风险，筒体侧部设计的快开人孔结构采用螺栓压紧的法兰密封形式，既满足定期开罐检修、清理内壁的运维需求，又能保证高压工作状态下的密封可靠性，杜绝蒸汽泄漏隐患。罐体顶部设置的多组不同规格接管，分别对应蒸汽输入、安全泄压、压力检测、排空放气等不同功能接口，接口位置根据罐体内部流场特性排布，避免进汽直冲罐壁造成局部冲蚀，同时保证压力检测数据的准确性。罐体的支撑结构采用对称布置的鞍式支座，支座与筒体接触位置设计有贴合筒体弧度的支撑弧板，能够将罐体满载时的总重量均匀分散到支撑结构上，避免局部载荷过大造成筒体变形，支座上预留的地脚安装孔位匹配常规工业设备安装的基础螺栓规格，安装时可直接与混凝土基础上的预埋螺栓对接固定，安装边界充分考虑了厂区设备布局的通行与运维空间需求，罐体侧面预留的操作空间能够满足日常阀门操作、仪表巡检的作业要求，人孔开启方向正对运维通道，无需额外调整罐体安装角度即可满足检修作业的空间要求。在外形设计上，整体结构紧凑规整，没有多余的外凸结构，既能够减少生产车间内的空间占用，也能避免外凸构件在设备运输、安装过程中发生碰撞变形，罐体外部的吊耳结构根据整罐满载重量设计承重能力，能够满足车间内行车吊装的作业需求，吊装点位经过重心校核，起吊过程中罐体能够保持水平姿态，方便安装就位时的位置调整。
