ANSI40标准工业滚子链条传动结构

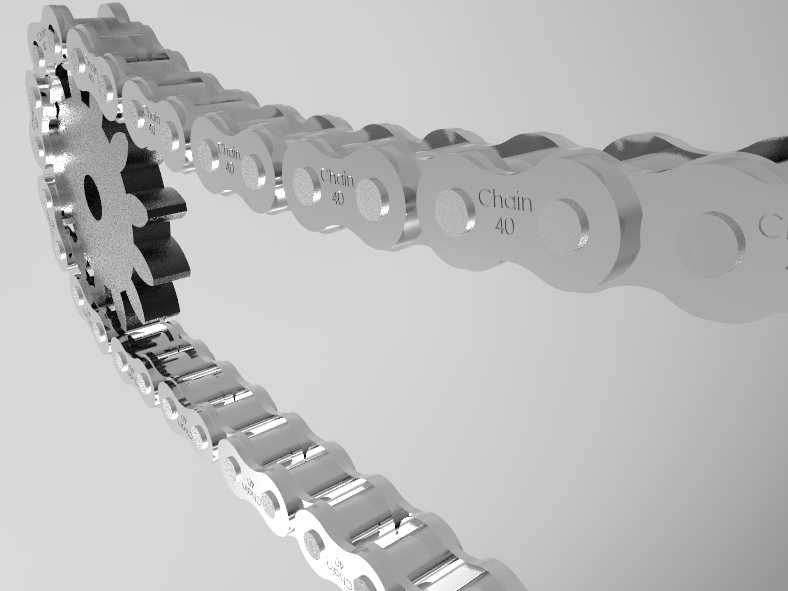

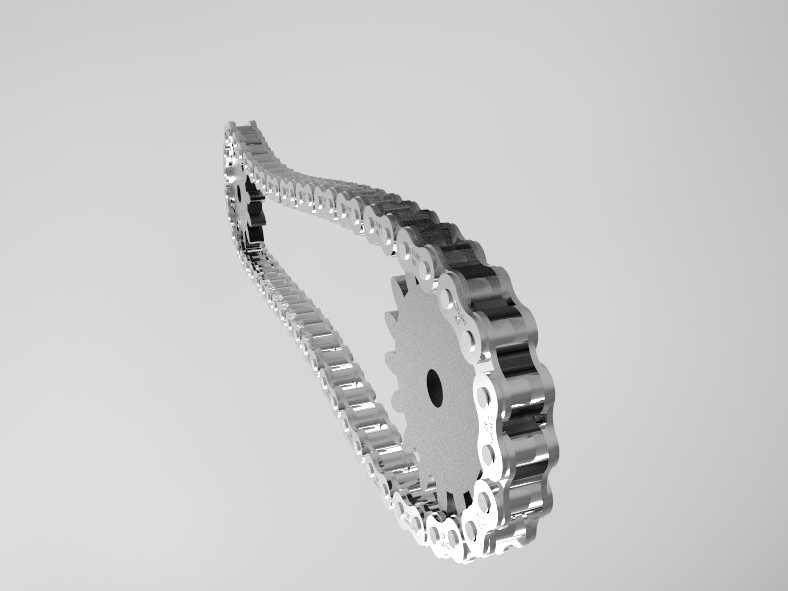

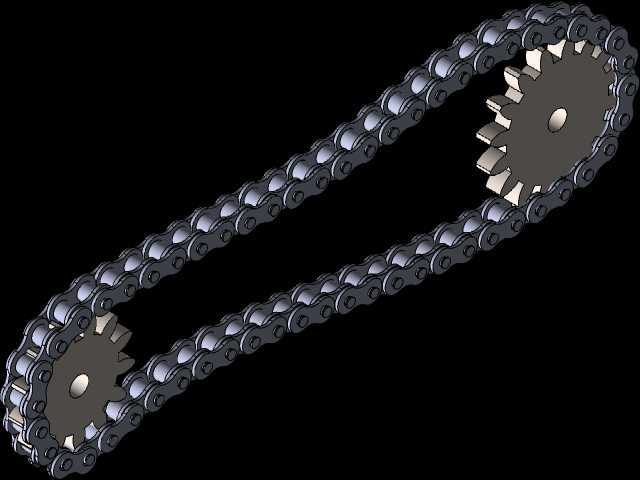

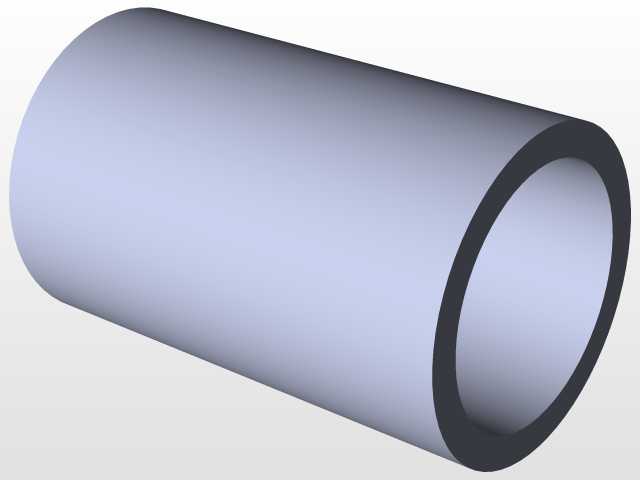

这款ANSI40标准滚子链条是工业传动场景中应用极为广泛的基础传动部件，在各类轻工输送设备、小型动力传输机组、自动化生产线传动单元、农用作业机械、普通机床辅助传动机构中都承担着核心的动力传递作用，能够在两轴中心距较远的传动布局下，实现稳定的转速与扭矩传递，相比带传动拥有更精准的传动比，不会出现打滑丢转的问题，相比齿轮传动又能适应更大的中心距安装需求，安装调试的容错空间更高，日常维护也更为便捷。在实际生产场景中，这类链条常与对应节距的链轮配套使用，既可以单独完成平行轴之间的动力传输，也可以多组配合搭配张紧轮，实现多工位的同步动力输送，比如包装生产线的物料输送工位、小型输送线的辊筒驱动、农机的行走与作业部件联动，都能见到这类标准链条的身影。从设计层面来看，这款链条严格遵循ANSI40链条的标准尺寸规范，每一节链节都由内链板、外链板、销轴、套筒、滚子五个核心部件组成，链板采用了等强度的异形轮廓设计，在保证链板抗拉强度的前提下，尽可能降低了链板自身的重量，减少链条高速运行时的惯性冲击；滚子与套筒之间预留了合理的配合间隙，既可以保证滚子在与链轮齿啮合时能够灵活转动，减少啮合过程中的摩擦磨损，也能留存一定的润滑脂空间，延长链条的润滑维护周期。在安装边界上，这款链条的单节节距符合ANSI40的标准数值，配套链轮的齿形参数完全匹配标准齿廓，安装时需要保证两配套链轮的端面处于同一平面，链轮轴线保持平行，避免链条运行过程中出现偏磨、卡滞甚至脱链的问题；初始张紧度需要调整到合理区间，张紧过大会加剧链条与链轮的磨损，增加运行负载，张紧度过小则会在传动启动、换向时出现明显的链条抖动，影响传动平稳性。链条整体采用了金属材质的仿真质感处理，每一节链节的铰接结构都还原了真实产品的装配关系，能够直观展示链条与链轮啮合时的运动状态，清晰呈现链节在进入啮合、承载传动、退出啮合整个过程中的姿态变化，可用于机械原理教学演示、传动方案的布局验证、设备的虚拟装配调试等场景，帮助设计人员提前预判传动布局的合理性，校核安装空间是否存在干涉，也能让一线运维人员更清晰地理解链条传动的结构原理，掌握正确的安装调试要点。
