乘用车多辐条双色轻量化轮毂结构设计

　　日常做底盘行走部件建模时，轮毂这类件的设计边界其实卡得很死，首先要匹配的是整车的轮边安装参数，不能只看外观造型。先从安装端说起，中心孔的定位公差要严格贴合轮轴的轴头尺寸，周边均布的螺栓孔位置度必须控制在合理公差带内，否则装车后会出现高速抖动的问题，这部分的安装面是精加工基准面，建模时要预留出制动盘、轮毂轴承的装配间隙，不能和周边的制动卡钳、转向节产生运动干涉，尤其是转向到最大角度时，轮辋内侧和减震器、下摆臂的安全间隙必须留足，这是实车验证里最容易出问题的点。

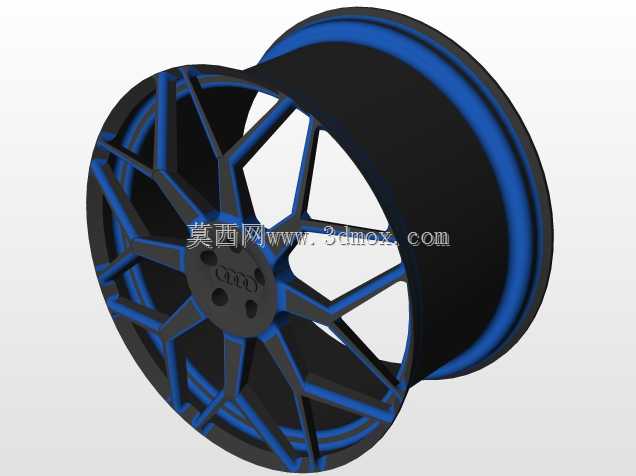

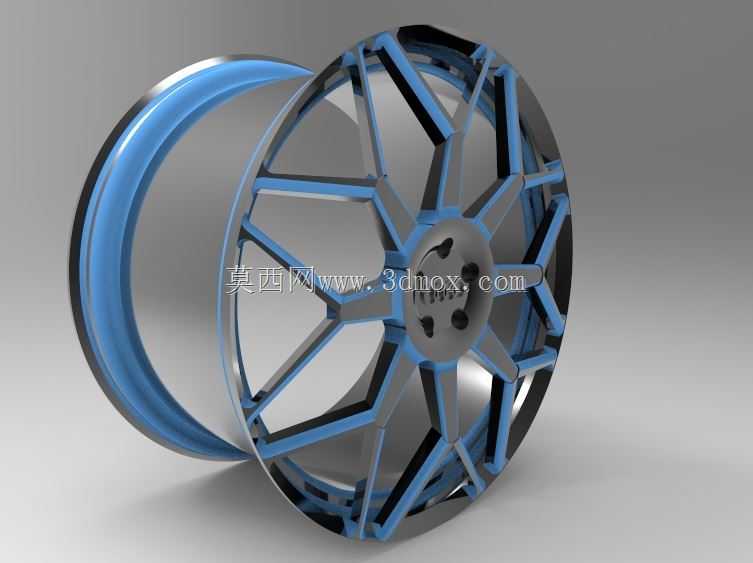

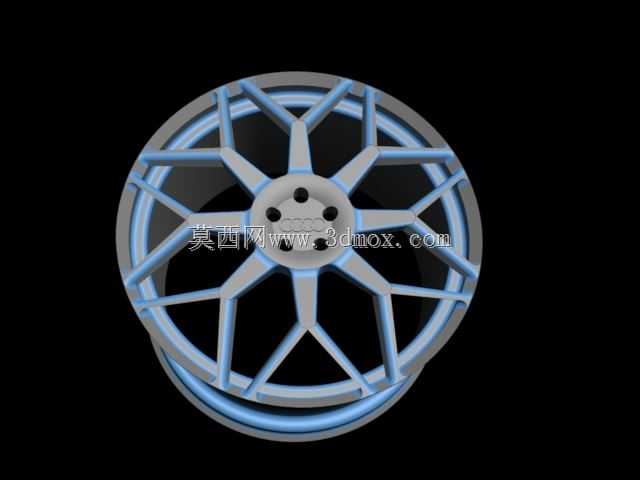

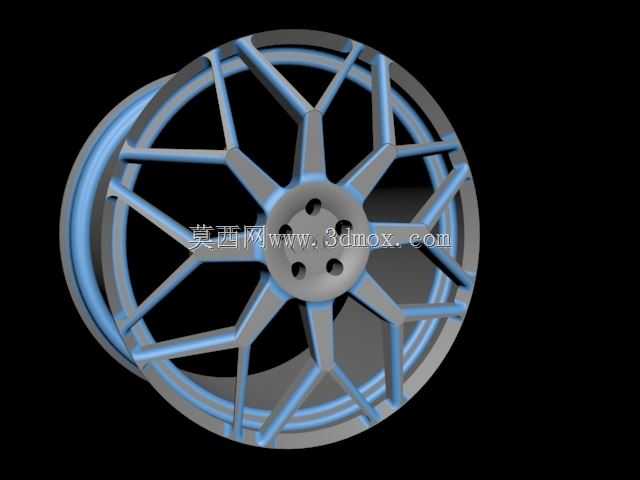

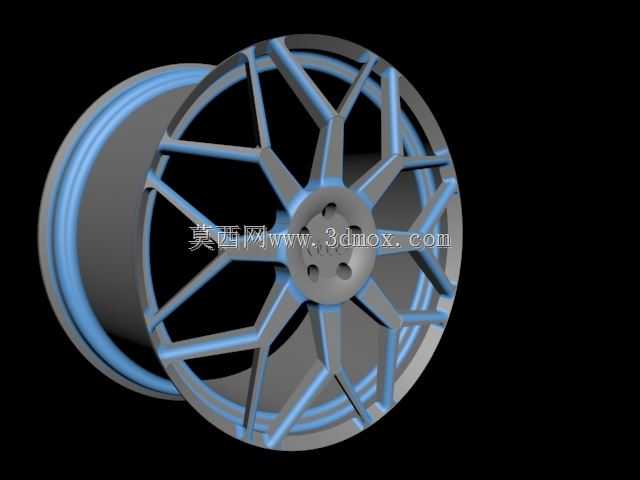

　　这个轮毂采用的是多辐条分叉式结构，不是单纯为了视觉效果，辐条的走向是按照轮辋到中心安装盘的载荷传递路径布置的，车辆行驶过程中，垂直方向的冲击载荷、转弯时的侧向载荷、制动时的扭矩载荷，都会通过辐条从轮辋传递到中心安装座，这种分叉式的辐条设计可以在不增加整体重量的前提下，提升辐条的抗弯截面模量，比传统的直辐条结构有更好的载荷分散能力，同时双色的造型处理是在辐条的受力非核心区域做了切削减薄，既满足外观的层次感需求，也能进一步降低簧下质量，要知道簧下质量每降低一公斤，对整车操控响应的提升效果远大于降低簧上质量五公斤，这也是现在乘用车主打轻量化轮毂的核心原因。

　　轮辋部分的结构要严格匹配轮胎的安装尺寸，胎圈座的角度、轮缘的高度都要符合对应尺寸轮胎的装配标准，既要保证轮胎充气后能可靠卡紧，在高速行驶、过坑冲击时不会出现脱圈的风险，也要兼顾轮胎拆装时的便利性，不能出现胎唇卡滞无法装配的问题。轮辋的内侧预留了气门嘴的安装位，位置选在两根辐条之间的空隙处，避免充气时操作空间被辐条遮挡，同时也不会因为气门嘴突出而在平衡块安装时产生干涉。

　　从实际应用场景来看，这类轮毂主要适配家用运动型乘用车，日常城市道路行驶、高速巡航、轻度非铺装路面通行都能覆盖，辐条的镂空设计也能给制动系统留出足够的通风空间，车辆连续制动时，制动盘产生的热量可以通过辐条之间的空隙快速散出，避免制动系统因为温度过高出现热衰减，提升连续制动的安全性。建模过程中要注意不同部位的壁厚过渡，辐条和轮辋、辐条和中心安装盘的连接处要做圆滑的圆角过渡，避免应力集中，车辆长期承受交变载荷时，应力集中的位置很容易出现疲劳裂纹，这部分的圆角半径不能为了造型锐利而做的过小，要在造型效果和结构强度之间找到平衡点。另外做动平衡的配重块安装位也要提前考虑，轮辋的内外侧边缘都要留出平整的配重块粘贴区域，不能有凸起的结构影响配重块的粘贴牢固度，否则高速行驶时配重块脱落会导致车轮动平衡失效，引发方向盘抖动的问题。

　　在设计校核阶段，还要考虑轮毂的载荷额定值，要对应整车的满载轴荷来设定结构的强度冗余，不能为了过度轻量化而削减关键受力部位的壁厚，比如中心安装盘的厚度要足够承受螺栓的预紧力，不能在螺栓紧固时出现变形，螺栓孔周边的承压面要平整，保证螺栓压紧力均匀分布，避免出现螺栓松动的隐患。轮缘部分的强度也要满足冲击测试的要求，在车辆以一定速度冲击路肩时，轮缘不能出现开裂、明显变形的情况，否则会直接导致轮胎漏气失压，影响行驶安全。
