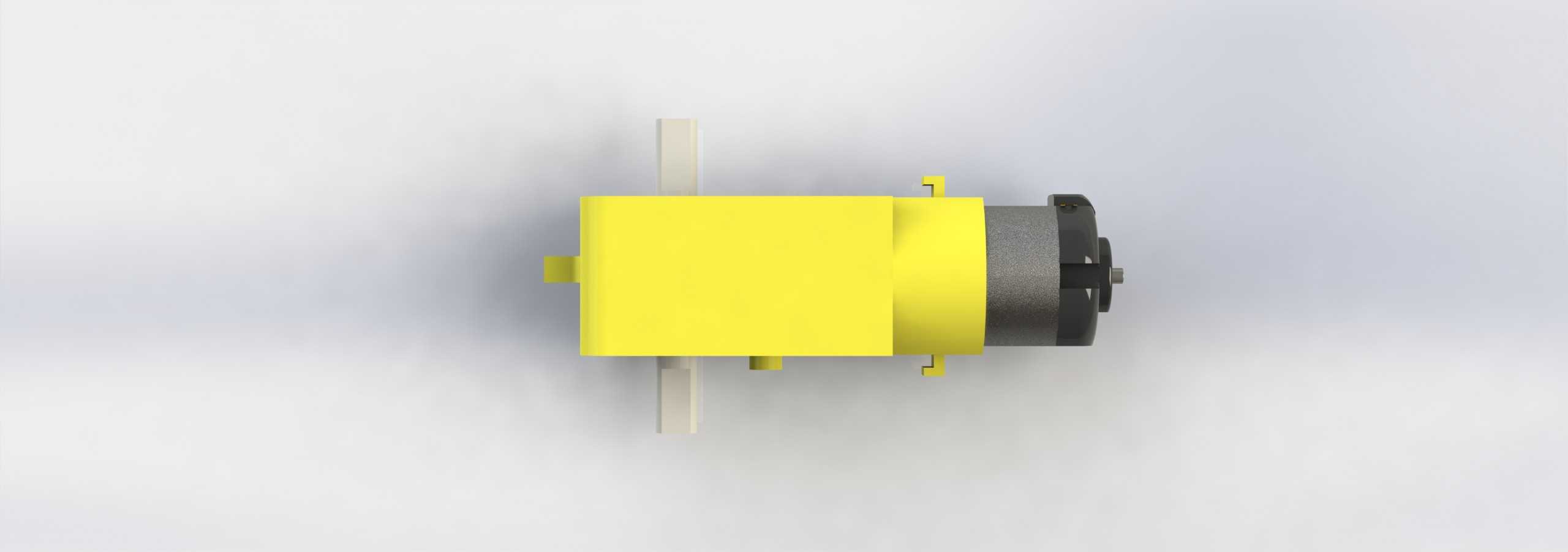

低成本双出轴直流齿轮减速电机结构

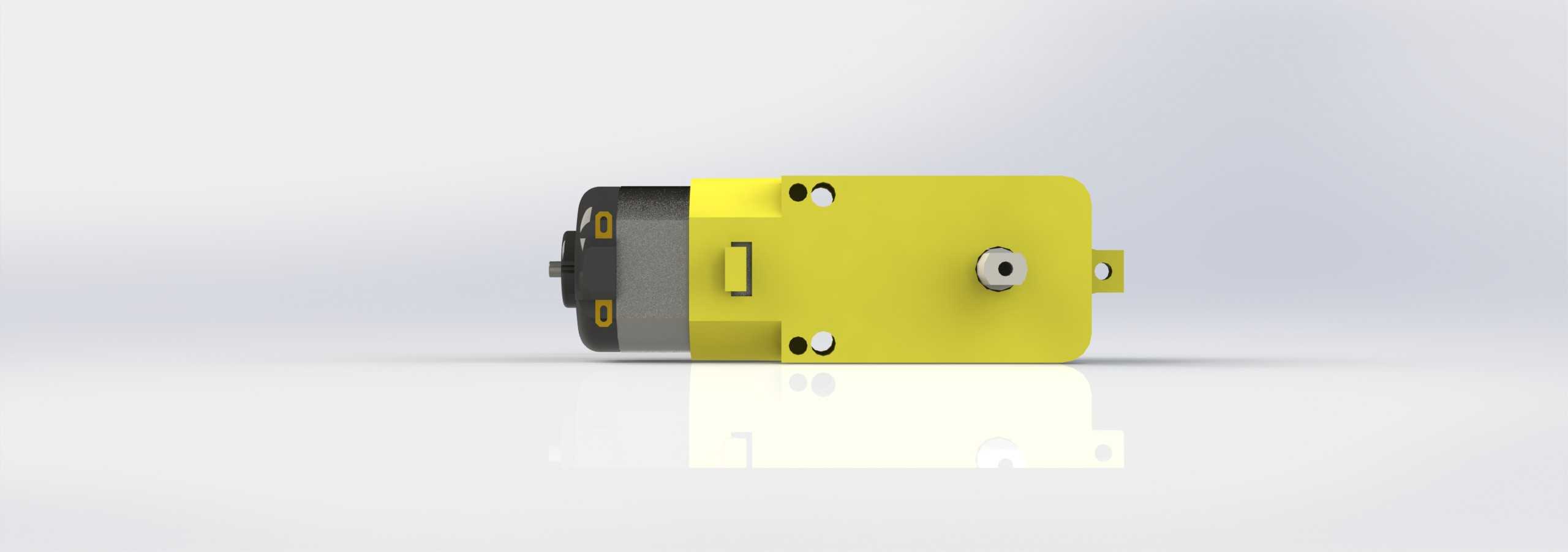

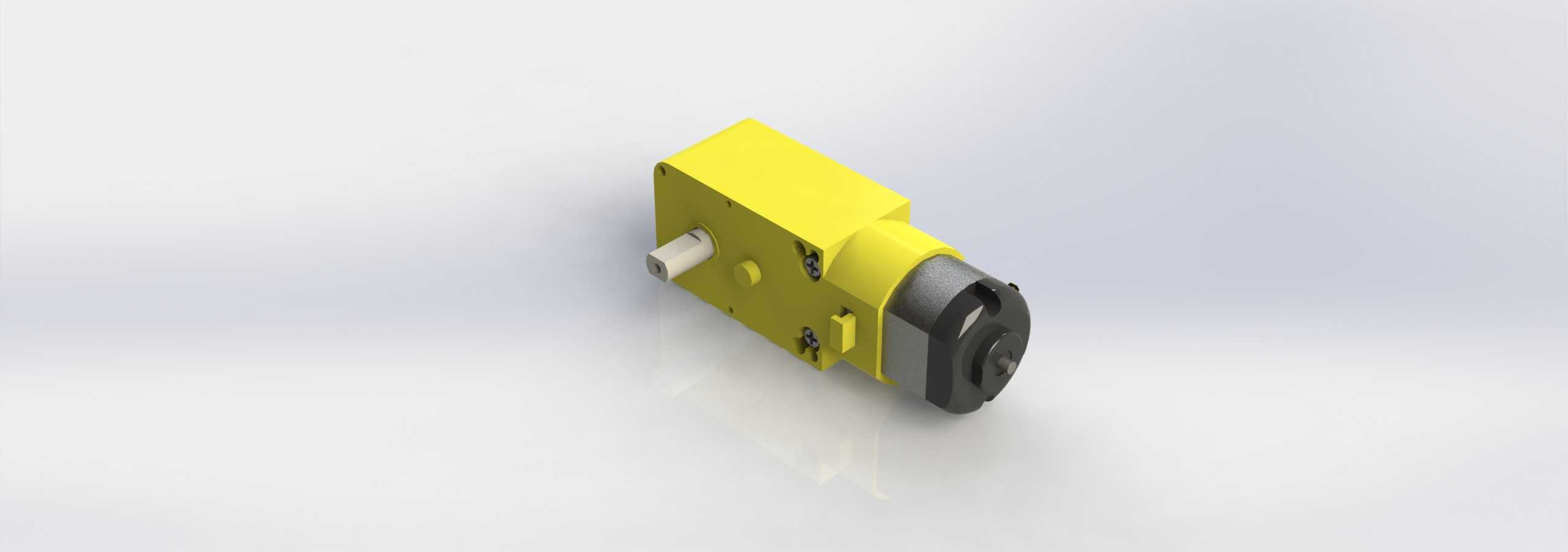

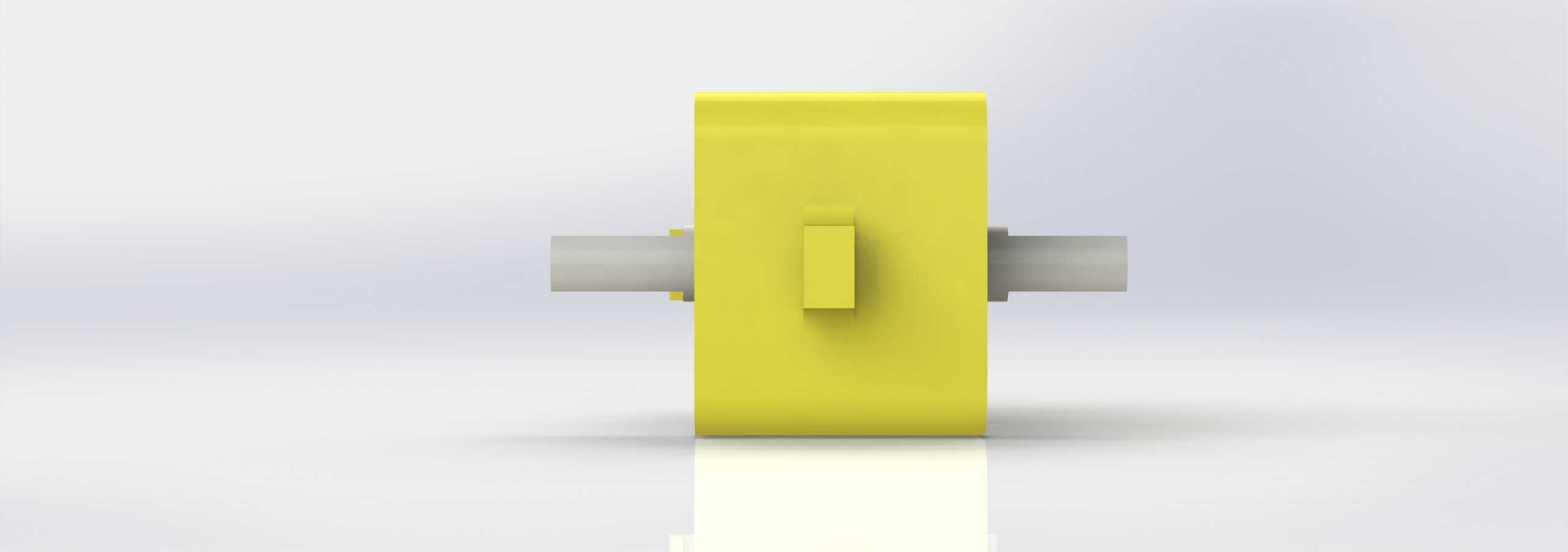

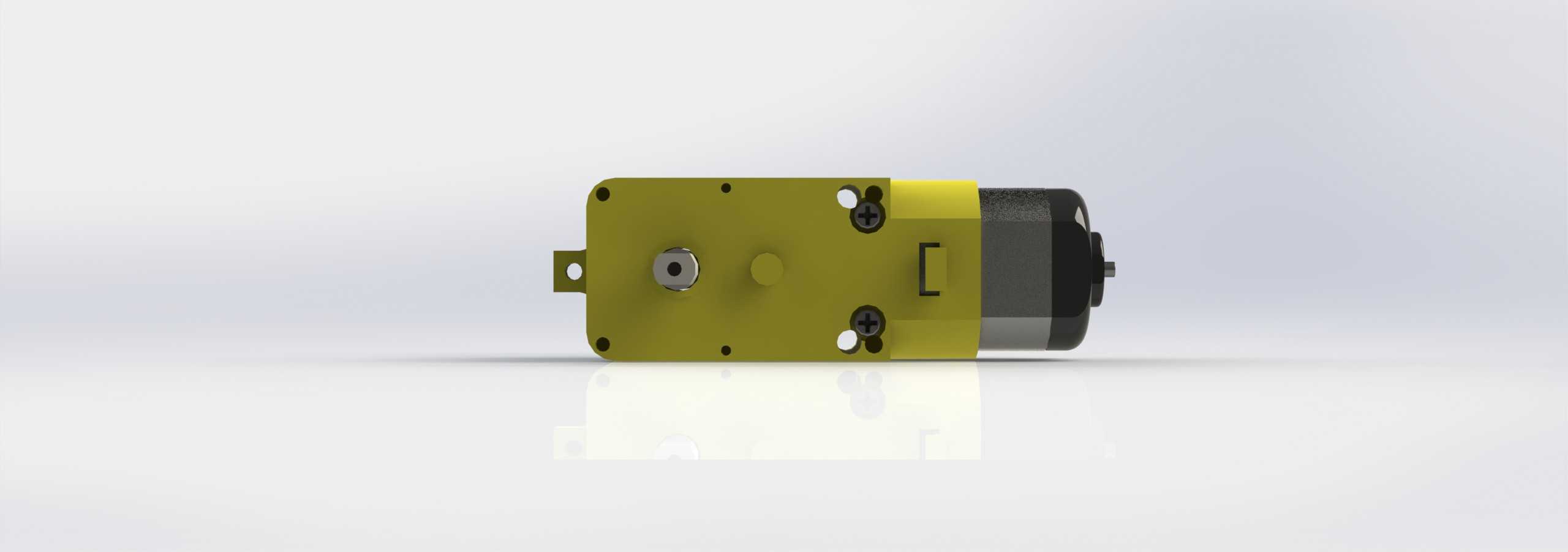

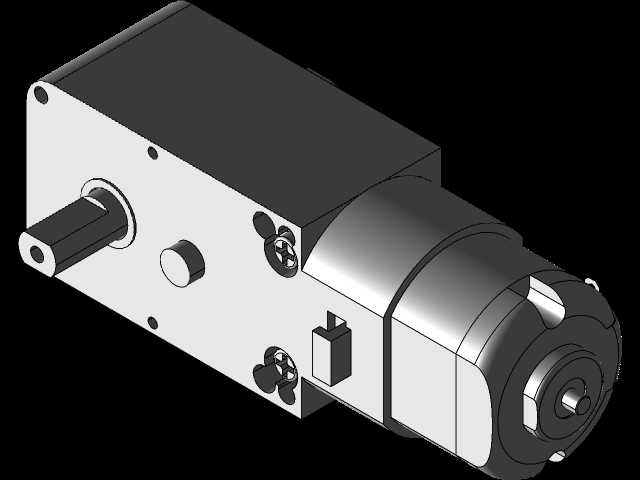

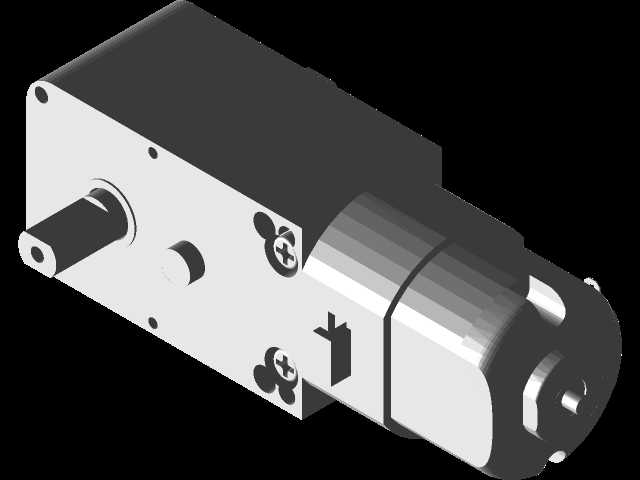

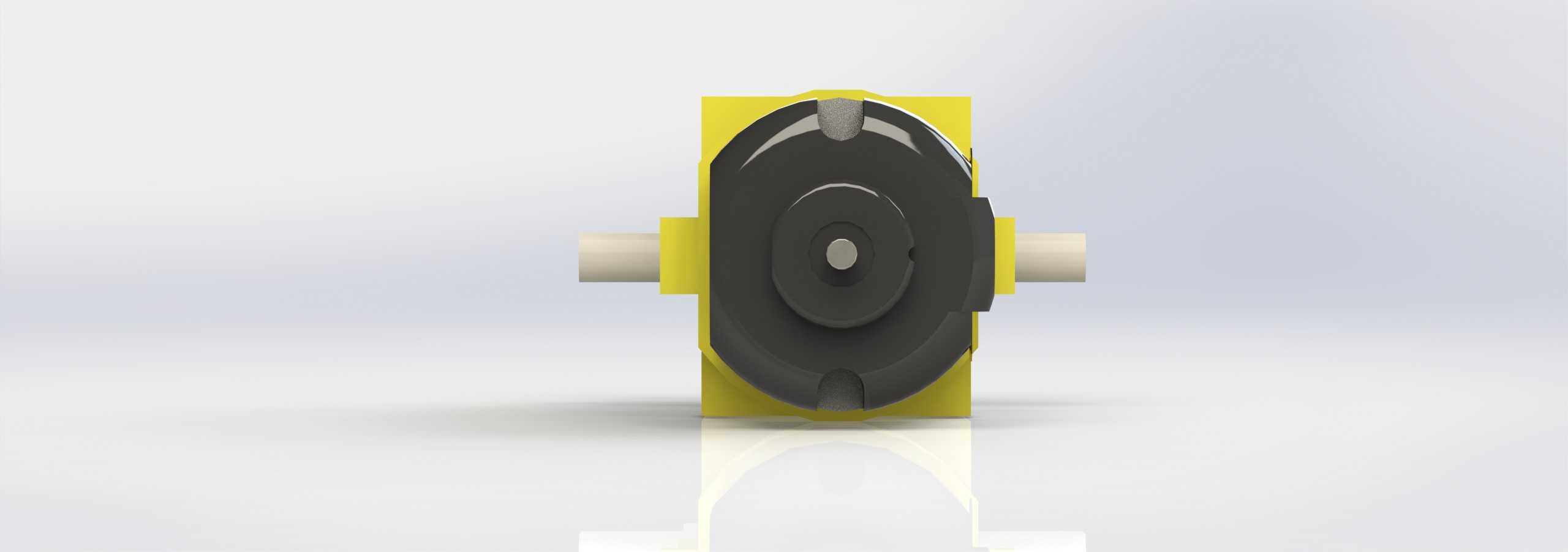

这款双出轴直流齿轮减速电机，主要面向小功率轻型机器人、小型智能移动装置、桌面级自动化执行机构、学生科创竞赛作品等对成本控制严格、负载需求适中的应用场景，能够为各类小型运动机构提供低转速大扭矩的动力输出，适配需要双向动力传递的安装布局，解决普通直流电机转速过高、输出扭矩不足无法直接驱动负载的痛点。从功能特性来看，该电机集成了一级齿轮减速结构，将直流电机本体的高转速通过齿轮组降速增扭，双出轴的设计可以同时在电机两侧连接负载，比如一侧驱动行走轮另一侧连接编码盘做转速反馈，或是同时驱动两组对称布置的传动机构，省去额外加装传动分动结构的成本与安装空间，整体结构紧凑，外壳采用一体化成型的金属壳体，既能够保护内部齿轮与电机绕组，也可以在安装时提供足够的结构强度，避免运行过程中出现壳体形变导致齿轮啮合偏差的问题。在设计思路上，该结构优先考虑低成本批量化生产的需求，内部齿轮采用常规模数的直齿圆柱齿轮，加工难度低、装配公差要求宽松，不需要高精度的加工设备即可完成生产，外壳上预留的安装孔位采用标准化的孔距设计，能够适配市面上多数小型机器人底盘、小型执行机构的通用安装位，不需要额外定制安装支架；电机尾部预留的接线位结构简单，方便用户快速接线调试，侧面的工艺孔既可以作为装配时的定位基准，也能够在长期运行时为内部减速腔提供一定的散热空间，避免齿轮长时间高速啮合出现过热卡滞的问题。从外形尺寸与安装边界来看，该电机整体呈阶梯轴状布局，减速箱部分为方正的壳体结构，电机本体为圆柱状结构，整体径向尺寸控制紧凑，轴向长度适配小型装置的内部安装空间，输出轴采用标准直径的光轴结构，用户可以直接配合紧定螺丝、联轴器等标准连接件对接负载，不需要对输出轴做二次加工；安装时需要注意预留出两侧输出轴的伸出空间，以及接线侧的走线空间，壳体上的安装孔为通孔设计，可以从正面直接穿入螺丝固定到安装基板上，安装公差容忍度较高，即使是新手用户也能够快速完成装配调试。该结构在实际使用中运行平稳，直齿齿轮的传动效率能够满足小功率场景的需求，整体重量较轻，不会给轻型移动类负载带来过多的自重负担，非常适合预算有限的小型项目使用。
