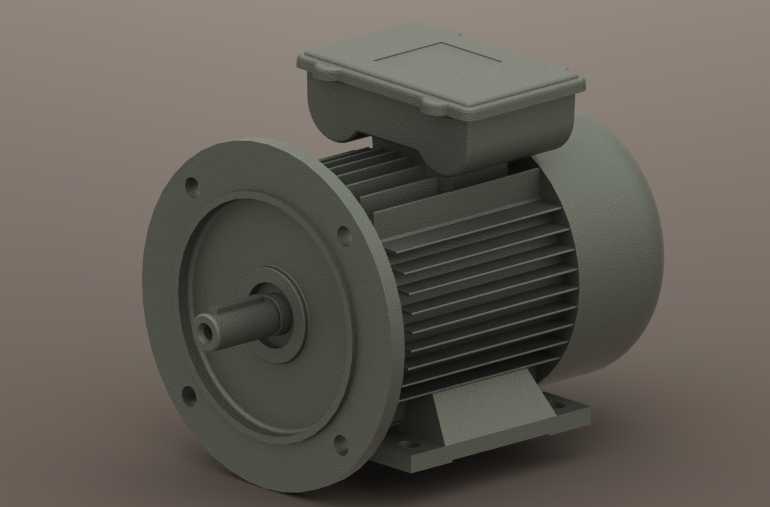

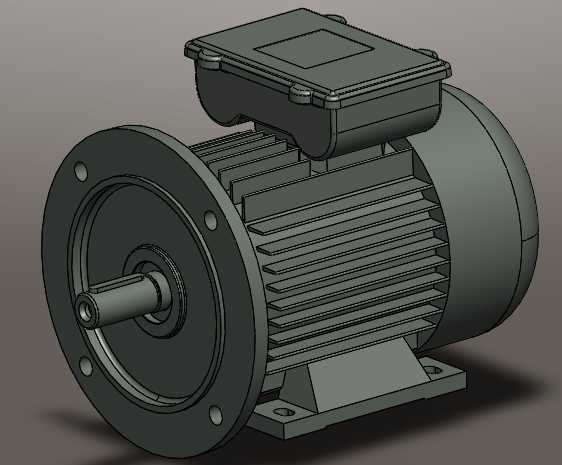

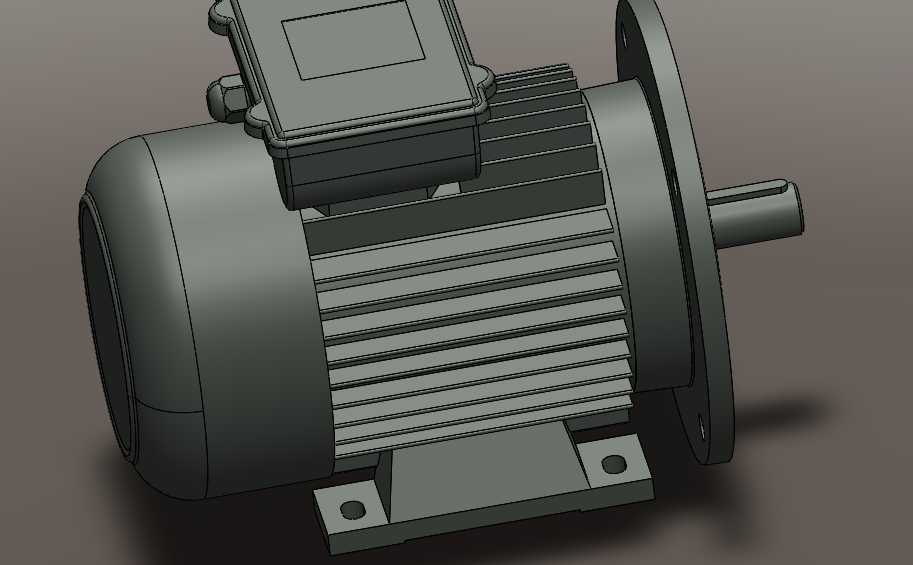

小功率法兰安装式三相异步电机结构

这款小功率法兰安装式异步电机，是工业传动场景中应用极为广泛的动力输出部件，常见于小型输送线、轻工自动化设备、小型风机泵类负载、食品包装辅助机构以及教学实训台架的动力单元中，能够在常规工频供电场景下为负载提供稳定的转速输出与适配的扭矩支撑，适配对安装空间有紧凑要求、需要端盖直接定位安装的设备布局场景。从实际用途来看，该类电机主要承担电能向旋转机械能的转换作用，在额定工况下可以持续稳定输出动力，驱动配套的传动机构完成物料输送、流体输送、工件位移等常规工业动作，其0.12kW的功率等级适配低负载连续运行场景，1500rpm的额定输出转速匹配多数常规减速机构、直连负载的转速需求，无需额外增设高速级变速结构即可满足多数轻载设备的动力输入要求。从功能特性来看，该电机采用全封闭自扇冷结构设计，外壳的轴向散热筋结构能够在电机运行过程中通过自带风叶的气流带走绕组产生的热量，保证长时间运行下的温升处于合理区间；顶部的接线盒结构采用独立密封腔体设计，能够实现供电线缆的可靠接线与防护，避免车间环境中的粉尘、水汽侵入接线端子造成接触故障；前端的圆形法兰安装面加工有均匀分布的安装定位孔与止口结构，能够直接与配套设备的安装端面实现精准定位，无需额外设计安装支架即可完成固定，大幅降低配套设备的结构设计复杂度。从设计思路来看，该模型完整还原了电机的真实结构比例，机座部分的散热筋采用等距轴向排布设计，既保证了散热面积的充足，也兼顾了壳体铸造的工艺可行性；端盖部分的轴承室结构、输出轴的轴伸长度与键槽位置都按照真实安装尺寸还原，能够直观呈现电机与负载连接的配合边界；底脚部分的安装孔位也做了完整还原，支持法兰安装与底脚安装两种方式的结构展示，方便设计人员在做设备布局时核对安装干涉情况。从外形尺寸与安装边界来看，该电机的法兰止口直径、安装孔中心距、轴伸直径与长度都符合对应机座号的行业通用尺寸规范，输出轴的中心高、机身总长度、接线盒的突出高度都做了1:1的真实还原，能够直接用于设备布局阶段的干涉检查，帮助设计人员在方案阶段就确认电机安装所需的空间范围，避免后续生产装配时出现结构碰撞、安装空间不足的问题；模型同时还原了电机表面的真实质感，能够用于设备装配演示、产品宣传动画的渲染场景，直观呈现电机在整套设备中的安装形态与位置关系。
