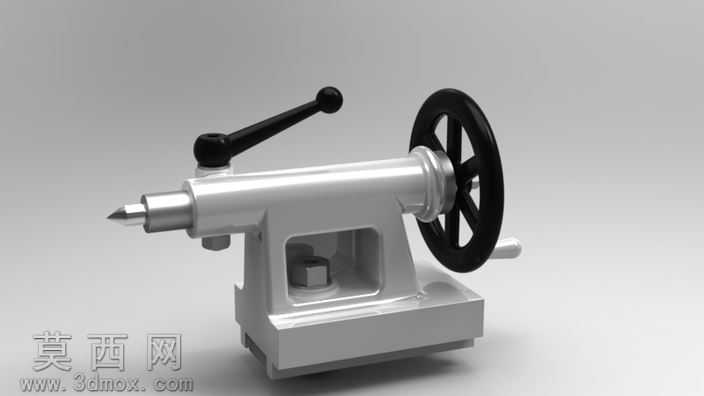

车床尾座三维结构设计作品

本作品为车床尾座的三维参数化建模作品，建模过程严格遵循卧式车床尾座的实际结构比例与功能逻辑，完整还原了实体部件的装配关系与运动特性。建模阶段首先搭建基准坐标系，按照尾座的功能分区拆分部件：包含底座主体、顶尖套筒、锁紧操纵手柄、进给手轮、顶尖头、锁紧压块等核心组件，各部件间的配合公差在建模时预留了合理的装配间隙，完全符合机械设计的实际装配要求。材质渲染阶段针对不同部件的实际加工材质做了区分设置：底座与套筒主体采用铸铁材质，调整表面粗糙度参数还原铸件哑光磨砂的金属质感，表面添加细微的铸造纹理与加工刀痕细节，提升模型真实感；锁紧手柄与手轮采用黑色酚醛树脂材质，设置半哑光的塑料材质属性，还原操作件的防滑握持质感；顶尖头部采用高速钢材质，添加金属抛光后的高反光属性，刃口部分做细微的倒角处理，还原切削部件的加工特征。结构设计上完整复现了尾座的两大核心功能：一是转动右侧手轮可带动套筒内的丝杠传动，实现顶尖的轴向进给移动，建模时保留了丝杠与套筒螺母的传动配合结构，可直观展示进给运动的传动路径；二是侧方的偏心锁紧手柄，扳动手柄可通过偏心机构压紧套筒，实现顶尖位置的锁紧固定，模型中还原了偏心轮与压块的接触结构，可清晰展示锁紧机构的工作原理。底座部分设置了与车床床身配合的导轨安装面，预留了尾座锁紧的螺栓安装槽结构，完全匹配普通卧式车床的安装接口标准。整体建模过程采用全参数化草图驱动，各部件的尺寸参数可根据不同规格车床的参数需求快速调整，模型完成后添加了工作室环境的光照渲染，通过三点布光突出部件的结构轮廓与材质差异，阴影设置采用软阴影模式，避免生硬阴影遮挡结构细节，最终渲染效果可清晰展示尾座各部分的结构特征与装配关系，可作为机床结构教学、车床装配仿真、非标机床改造设计的参考三维模型使用。
