半自动车床切削执行功能模组结构设计

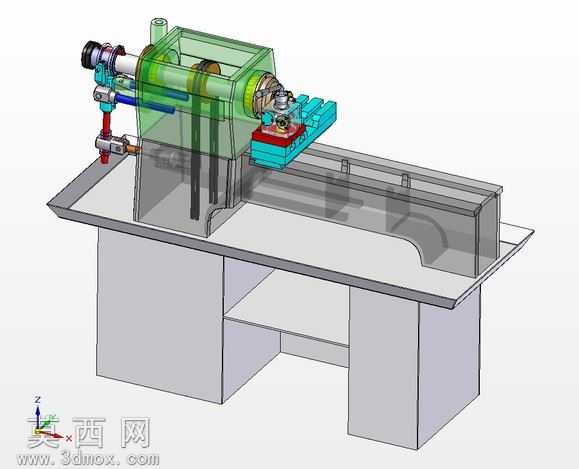

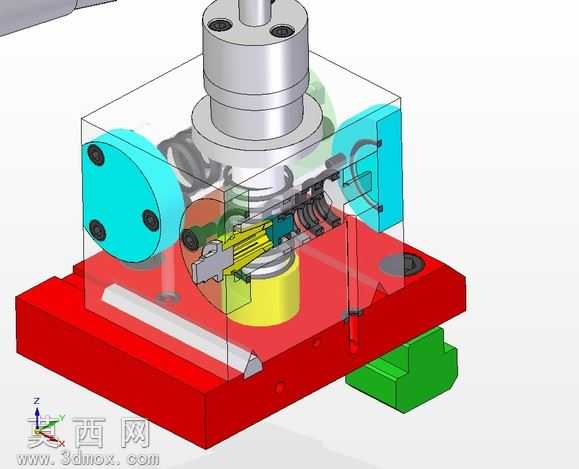

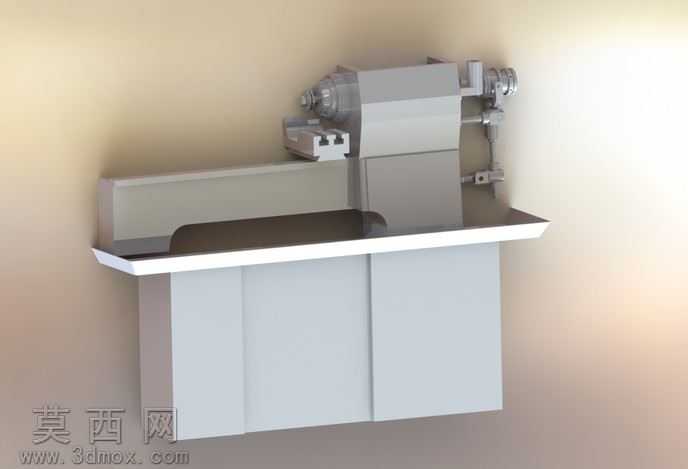

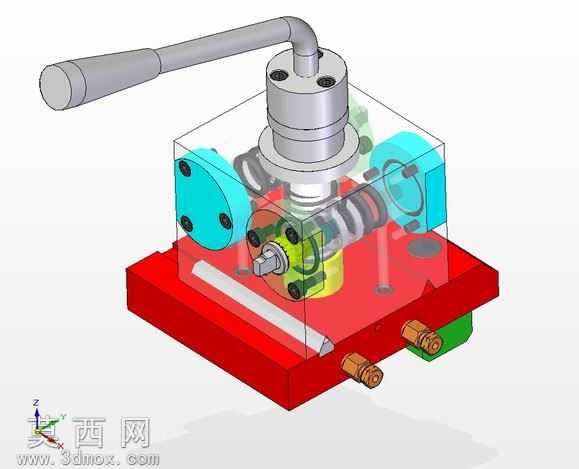

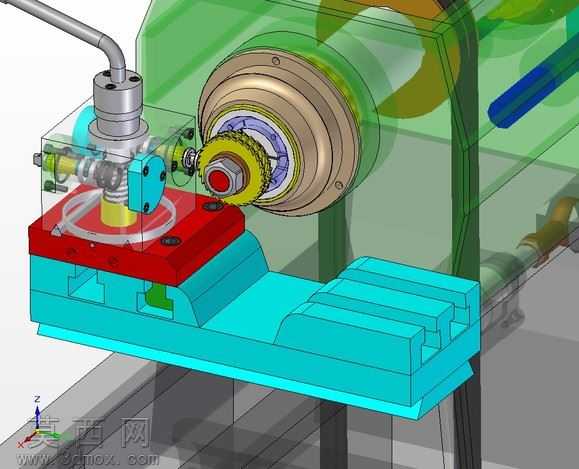

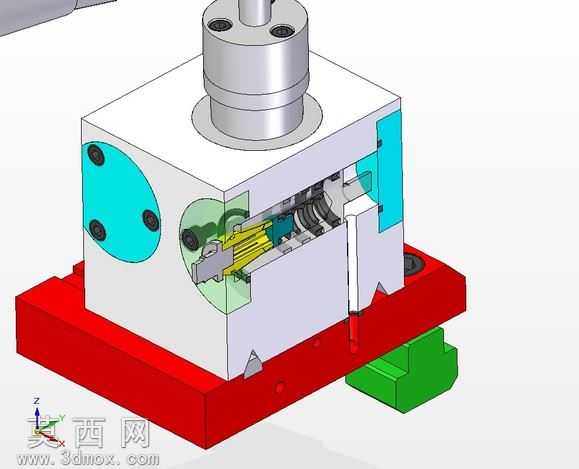

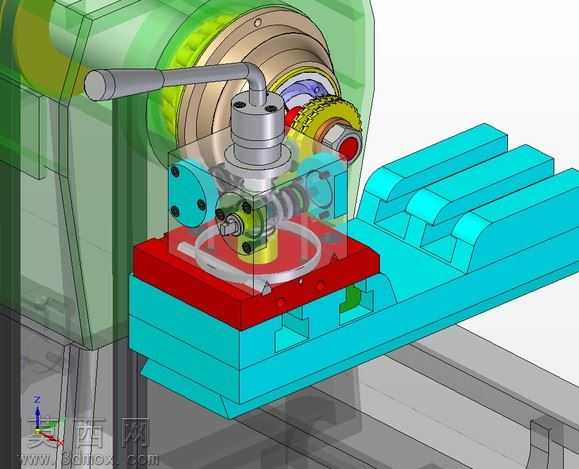

本模型为半自动车床核心切削执行功能模组，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工装配公差规范，对每一处配合面、连接结构都做了精准的尺寸约束，确保模型可直接用于后续的工程图导出、装配仿真以及实际生产参考。模型整体采用分层式结构设计，底部为红色安装基座，设置有标准的机床导轨连接接口，可快速适配常规车床的溜板安装位，基座上方为方形主体箱体，箱体顶部设置有圆柱形主轴安装座，预留了标准的主轴轴承安装位与动力输入接口，可直接对接车床主轴传动系统。箱体侧面设置有青蓝色密封端盖，端盖采用内六角螺钉紧固的连接方式，建模时还原了螺钉沉孔、密封槽等细节结构，保证模组的密封防护性能。箱体内部做了剖视展示处理，可清晰看到内部的传动与执行结构：黄色的动力传递轴系、深灰色的轴承支撑组件、青蓝色的定位锁紧结构依次排布，各部件之间的配合间隙、传动连接关系都做了精准还原，能够直观展示模组的动力传递路径与切削进给逻辑。材质渲染方面，针对不同部件做了差异化的材质赋予：基座采用铸铁哑光材质模拟实际机床铸件的质感，主体箱体采用铝合金哑光金属材质，内部传动件采用钢材亮面金属材质，密封端盖采用工程塑料材质，不同材质的色彩区分清晰，既提升了模型的视觉辨识度，也能让查看者快速区分不同功能的部件。设计思路上，该模组聚焦半自动车床的小范围精密切削需求，将主轴安装、进给传动、刀具装夹功能集成在单一箱体结构内，大幅缩减了传统车床切削模组的装配复杂度，内部采用集成式轴系设计，减少了传动环节的动力损耗，侧面的快拆端盖设计也方便后续的维护保养与部件更换，刀具装夹位设置有自动锁紧结构，配合半自动车床的控制系统可实现快速换刀与定深切削，适配中小批量零件的车削加工场景。建模过程中对所有运动部件都做了运动约束设置，可直接用于运动仿真，验证进给行程、传动干涉等问题，为后续的实物试制提供可靠的三维数据支撑。
