空调用翅片管式铜盘管热交换器结构

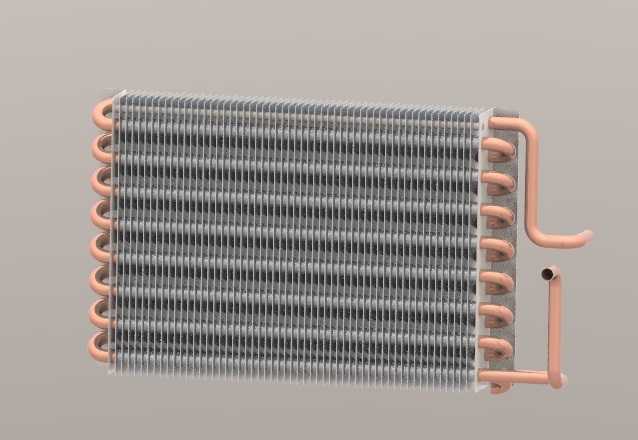

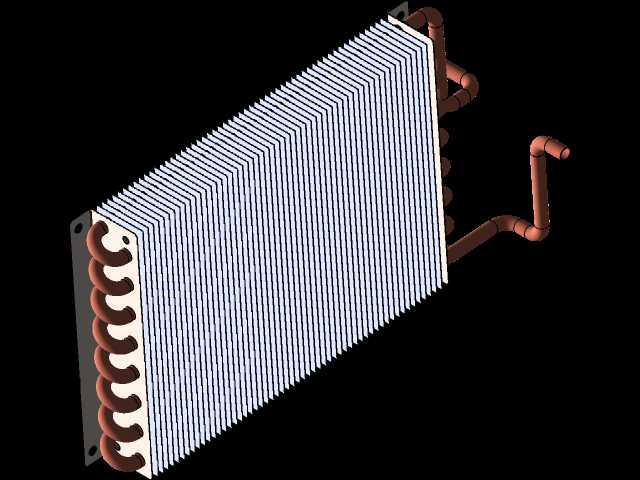

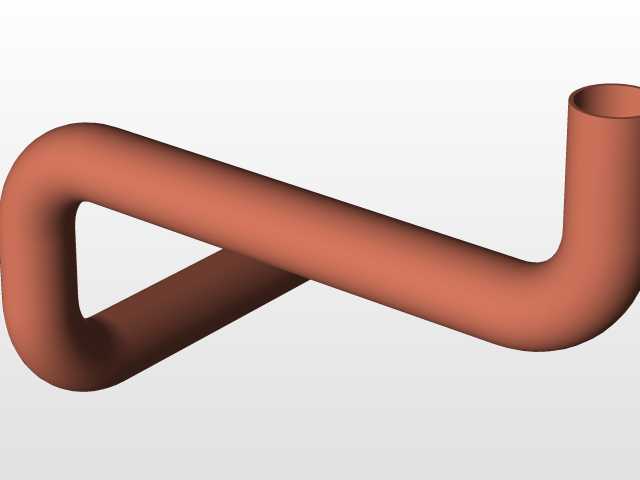

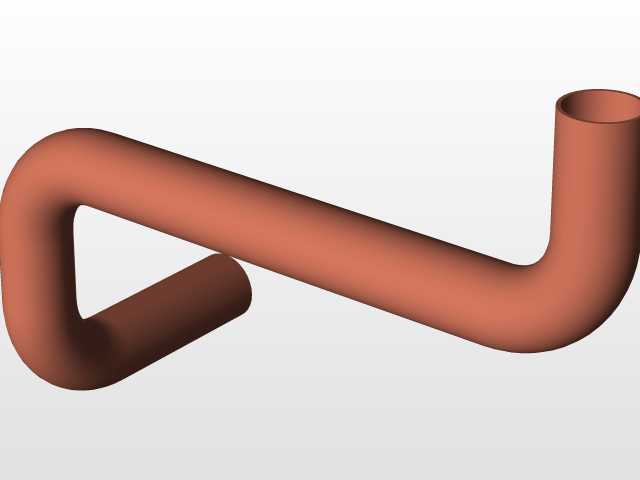

这款翅片管式热交换器主要面向家用分体式空调、小型商用中央空调的室内外机换热单元应用场景，同时也可适配小型冷库制冷机组、恒温恒湿试验设备的换热模块使用，是蒸气压缩式制冷循环中实现冷媒与空气热量传递的核心功能部件。在实际运行过程中，低温低压的冷媒在铜制盘管内部流动，通过管壁与外侧密集排布的铝制翅片完成热传导，强制对流的空气穿过翅片间隙时，即可与冷媒完成热量交换，实现制冷工况下的空气降温除湿、制热工况下的空气升温加热，直接决定制冷系统的换热效率与整机运行能耗。从产品功能特性来看，该结构采用内螺纹紫铜管搭配亲水铝箔翅片的组合，紫铜管具备优秀的导热性能与冷媒兼容性，弯折成型后可形成多流程的冷媒流路，匹配不同制冷量下的冷媒流速需求；亲水铝箔翅片表面经过特殊涂层处理，可避免制冷工况下冷凝水在翅片间形成水桥堵塞风路，同时大幅提升翅片的抗腐蚀能力，延长部件在高湿环境下的使用寿命。在设计思路上，该热交换器采用多排错列的盘管排布方式，翅片采用开窗式冲压结构，可在空气流经翅片时不断破坏边界层，提升空气侧的换热系数，同时通过调整盘管的回路长度与排布顺序，平衡各流路的冷媒压降，避免出现分液不均导致的局部换热效率衰减；盘管的进出管端预留了标准的焊接接口，可直接匹配制冷系统的毛细管、电子膨胀阀等节流部件，无需额外加工即可完成管路对接。从外形尺寸与安装边界来看，该热交换器整体为规整的长方体结构，厚度方向控制在较小尺寸范围内，可适配空调外机的紧凑安装空间，进出管路从同一侧端板引出，弯折弧度充分考虑了安装时的操作空间，避免与周边的风机、钣金支架产生干涉；翅片整体做了翻边处理，既可以保证翅片间距的一致性，也能避免安装过程中翅片倒伏影响通风效果，端板采用镀锌钢板冲压成型，预留了标准的螺丝安装孔位，可直接固定在设备的钣金框架上，安装公差控制在合理范围内，可适配多数同冷量段空调设备的安装尺寸要求，无需对原有设备结构做大幅改动即可完成替换适配。
