35kVA发电机组隔音罩及控制盘结构

在应急供电、野外作业、小型商用备用电源等场景中，中小功率发电机组是保障电力持续供应的核心设备，35kVA容量的机组可覆盖小型商超、野外施工营地、临时活动场馆等场景的基础用电需求，适配单相、三相混合负载的供电要求。这款设计围绕机组的运行防护与人机交互需求展开，将隔音降噪结构与操作控制单元做了一体化整合，解决了开架式机组运行噪音大、操作元件裸露易受损的实际问题。

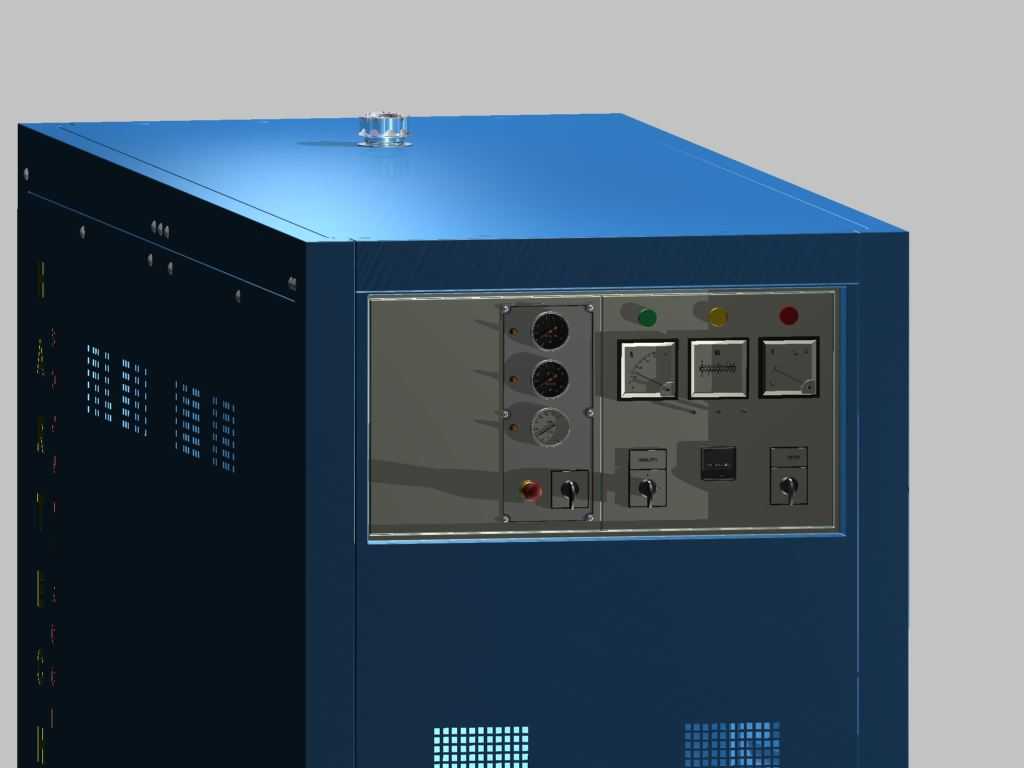

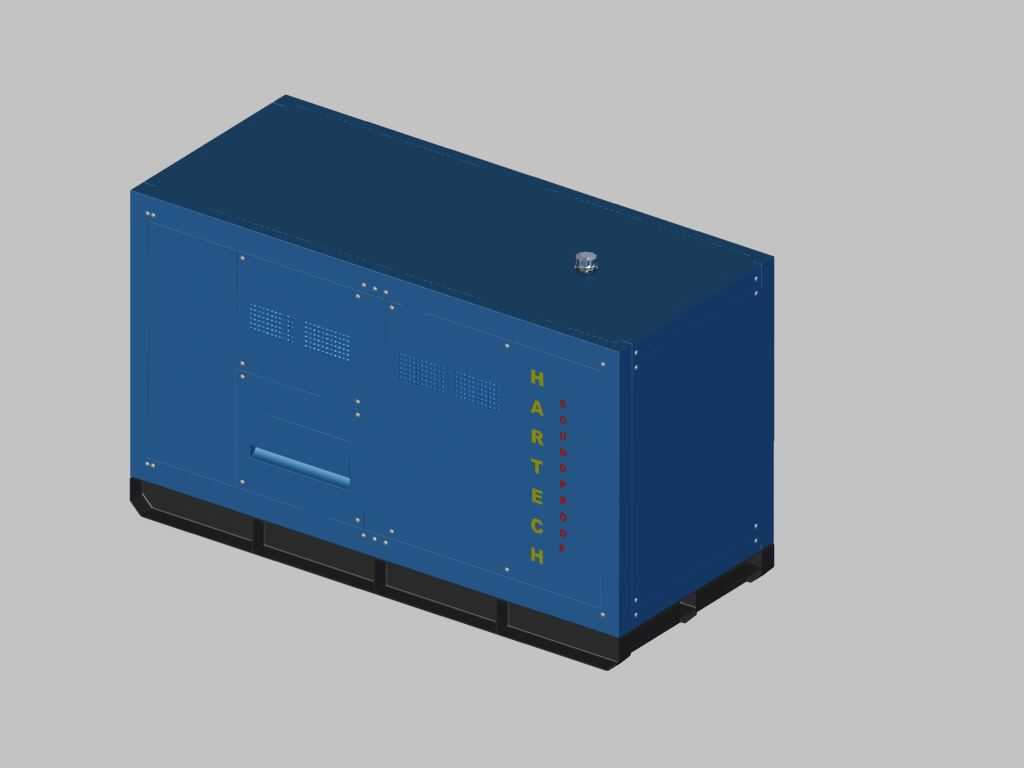

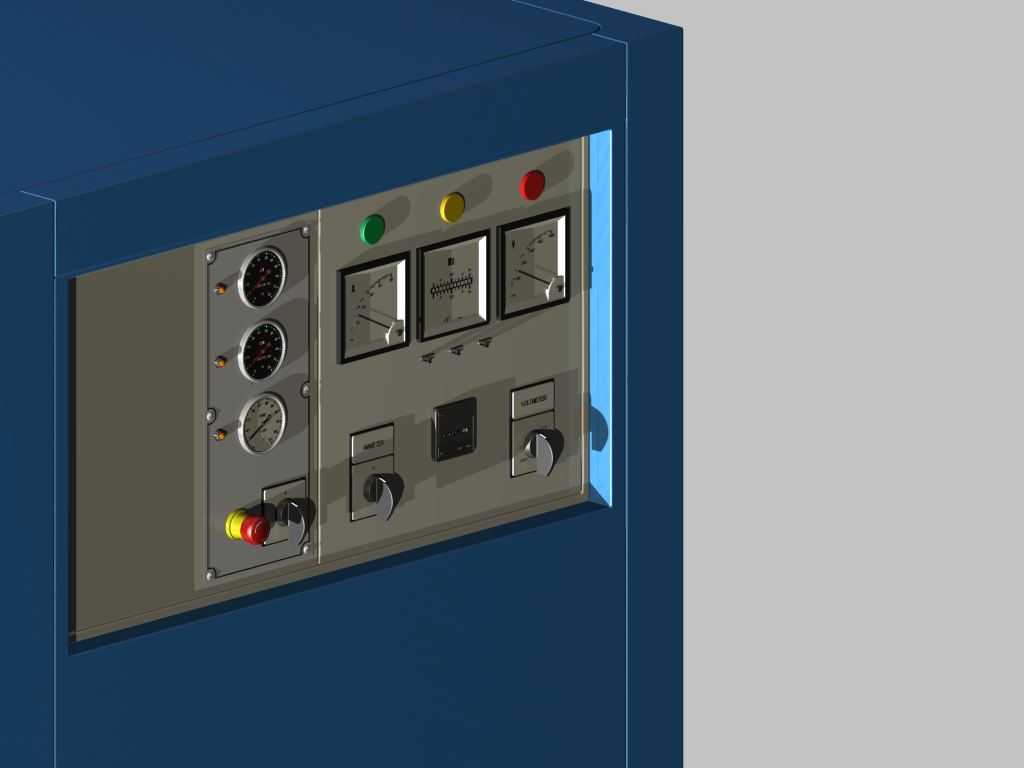

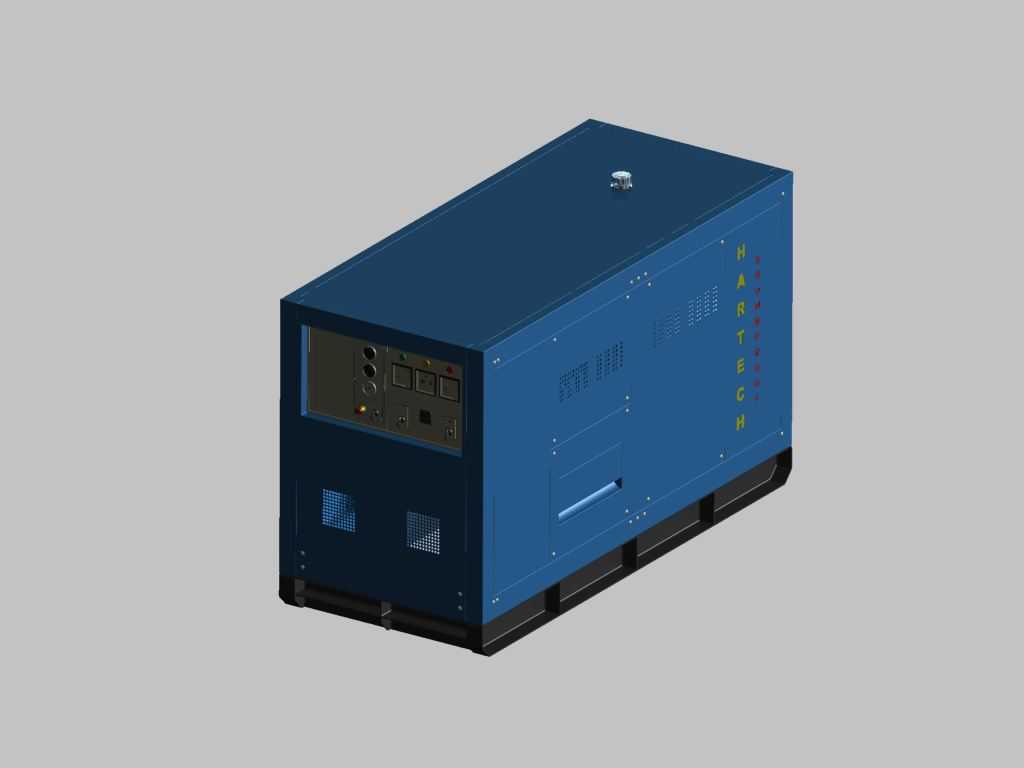

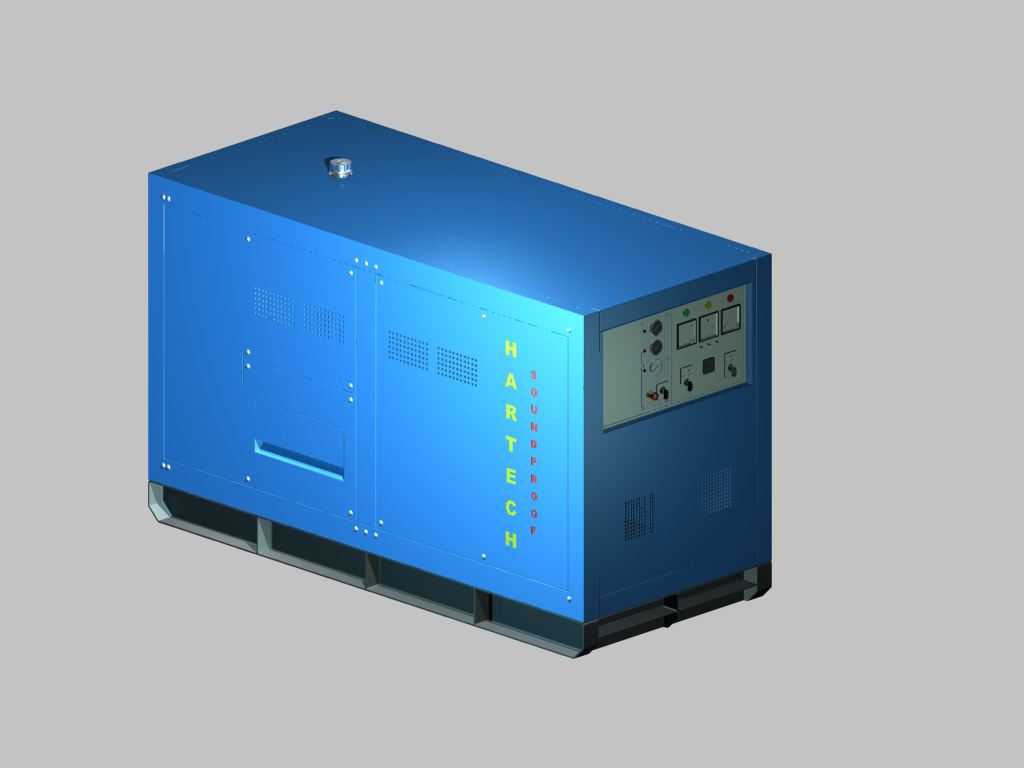

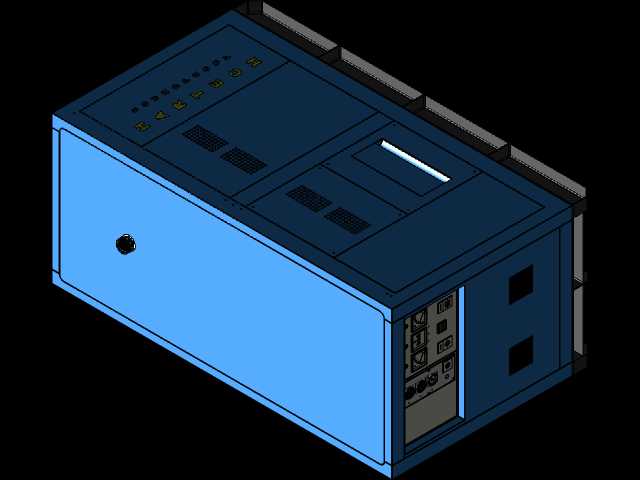

从实际用途来看，隔音罩部分采用封闭式钣金壳体结构，内部预留了吸音材料的填充腔体，可将机组运行时的机械振动噪音、排气噪音阻隔在罩体内部，降低机组运行对周边环境的噪音干扰，满足居民区、办公区周边临时供电的噪音管控要求；罩体侧面预留了通风散热的通风格栅位置，兼顾降噪效果与机组运行的散热需求，避免机组长时间运行出现过热故障。控制盘区域采用倾斜式操作面设计，符合站立操作的人体工学视角，操作人员无需过度弯腰或抬手即可完成参数读取与开关操作，面板上整合了电压、电流、运行时长等参数显示仪表，配置了运行状态指示灯、急停按钮、电源切换开关、功能调节旋钮等操作元件，可直观展示机组运行状态，快速完成启停控制、参数调节、紧急断电等操作。

设计过程中优先考虑了操作的安全性与维护便捷性，控制盘的元件布局遵循操作频率分区，高频操作的启停开关、急停按钮布置在面板右下侧的易触碰区域，参数显示仪表布置在面板上半部分的视觉最佳区域，状态指示灯对应排布在仪表上方，可快速识别机组运行、故障、待机等不同状态。罩体与机组底座的安装边界做了适配设计，预留了与标准35kVA机组机架匹配的安装孔位，整体外形尺寸控制在紧凑范围内，既不会过多占用机组的安装空间，也能完整覆盖机组的动力核心区域，同时预留了检修门的安装位置，日常维护时无需完全拆解罩体即可完成滤芯更换、线路检修等操作。控制盘的接线区域预留了足够的走线空间，强弱电线路做了分隔排布设计，避免线路干扰影响仪表显示精度，面板元件的安装孔位采用标准化尺寸，后续更换损坏元件时可直接适配通用配件，降低运维成本。
