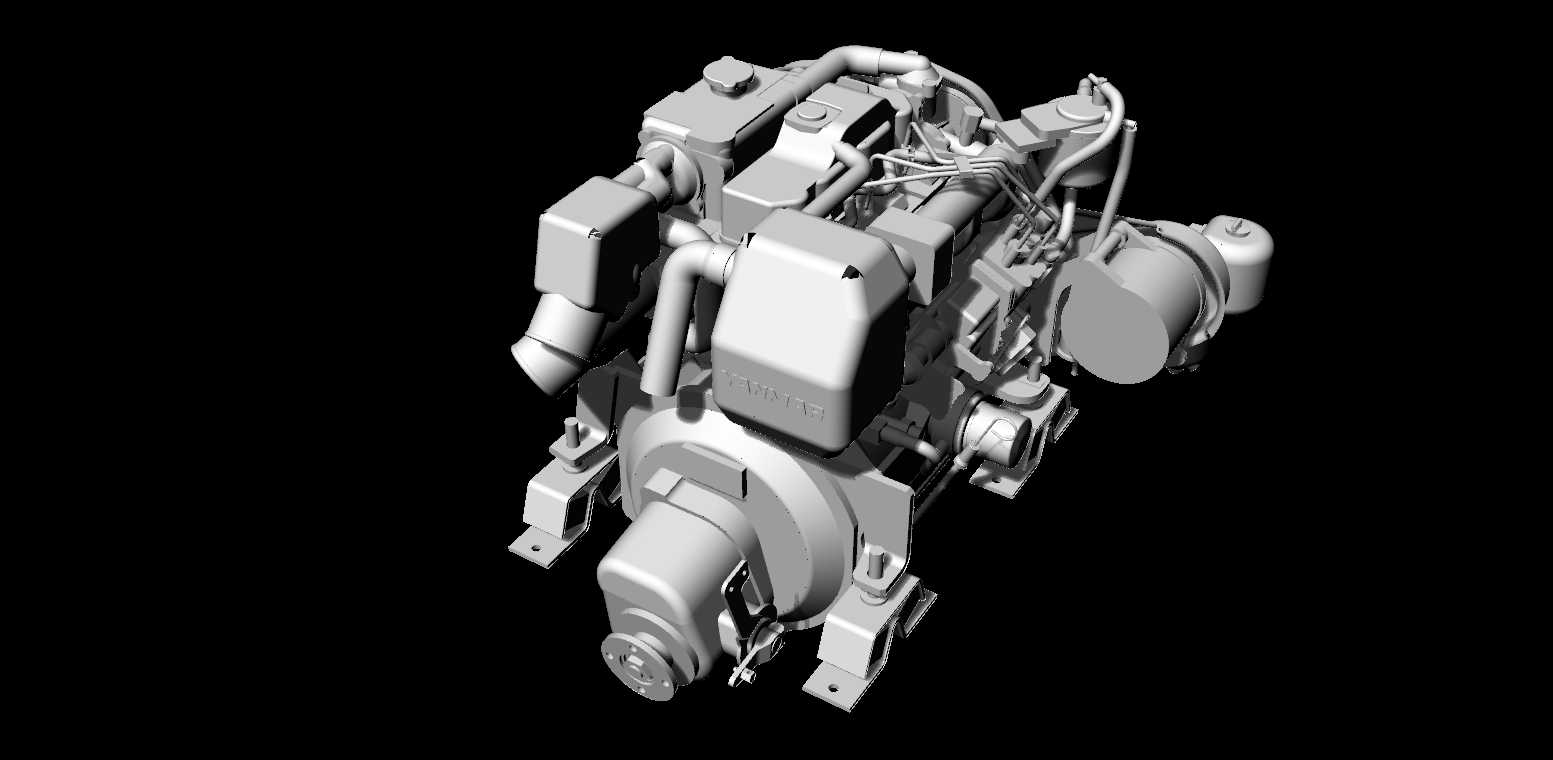

洋马3JH5E船用柴油动力总成结构展示

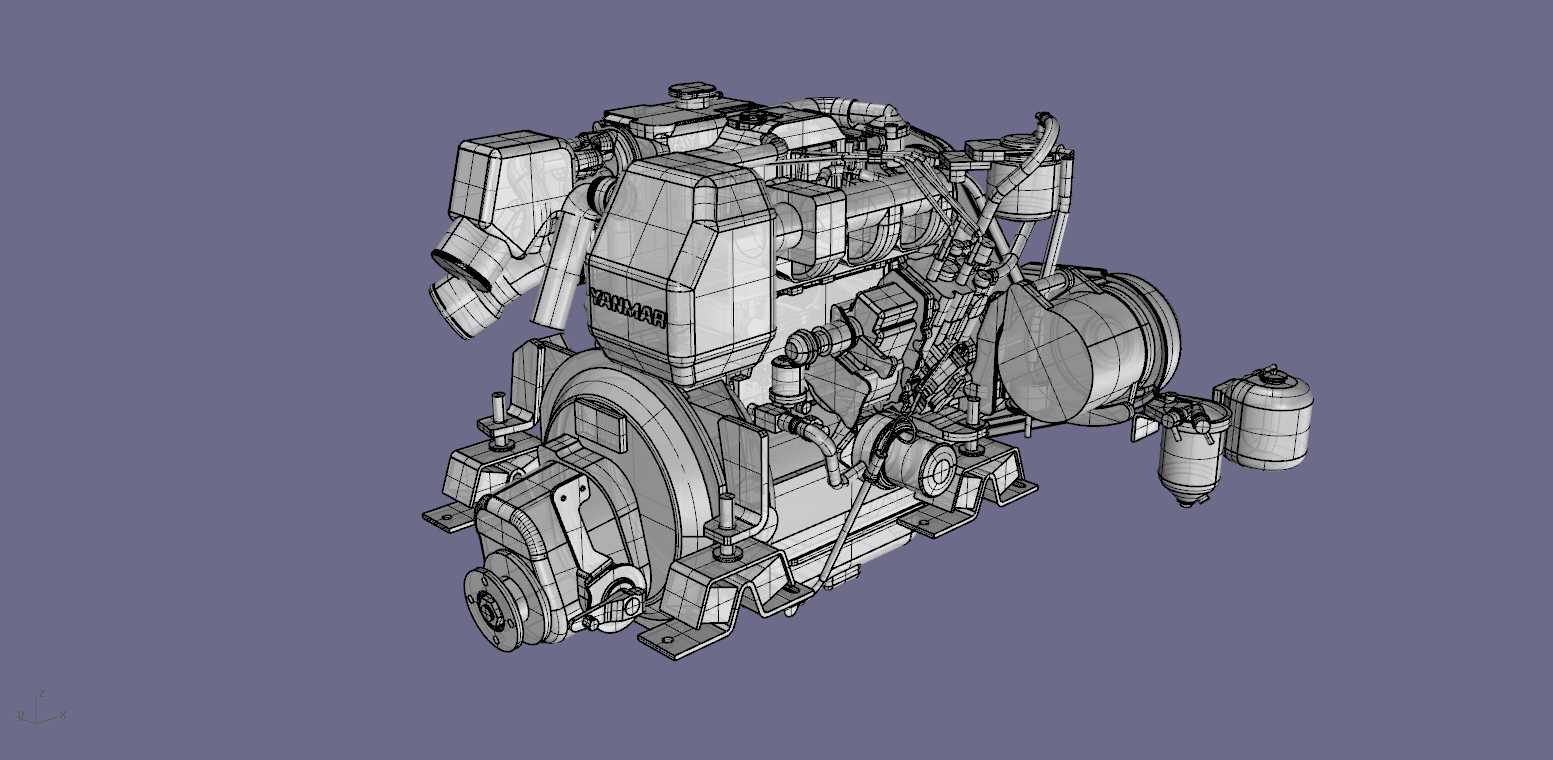

这款动力总成主要面向小型内河游艇、近海作业小艇以及休闲垂钓船艇的动力配套场景，是小型船舶动力系统里兼顾紧凑性与动力输出的典型配置，核心解决小型船艇在有限机舱空间内的动力布置难题，同时匹配船用工况下的持续运转可靠性需求。整套动力单元整合了柴油主机与变速传动结构，预设了7度的安装倾角，这个倾角设计并非随意设定，而是充分考虑了小型船艇机舱的底部型线特征——多数小型玻璃钢游艇的机舱龙骨区域带有自然倾斜角度，7度倾角可以让动力总成安装后与船体结构完美贴合，无需额外制作复杂的倾斜安装支架，既减少了机舱内的安装空间占用，也能让动力输出轴与船艉的螺旋桨传动轴保持最优的同轴度，降低传动过程中的功率损耗与轴系振动。从功能特性来看，这款40马力的柴油动力相比同功率汽油机拥有更高的热效率与燃油经济性，柴油燃料的闪点更高，在船用密闭空间内的使用安全性也更有保障，非常适合长时间长距离的水上航行需求。整套动力的外部布局充分考虑了船用场景的维护便利性：燃油滤清器、机油加注口、启动电机等日常维护需要频繁操作的部件，都布置在机舱开盖后伸手可及的外侧位置，无需拆解周边附属结构就能完成常规保养作业；排气接口、冷却水管路的接口位置也做了统一的侧置规划，方便船厂在总装阶段快速对接船内的管路系统。从设计思路上，整套模型采用了线框化的结构呈现方式，清晰展现了内部缸体结构、外围附件以及传动连接端的相对位置关系，能够让船舶设计人员在机舱布局阶段精准核对安装边界：整套动力的安装固定脚位分布在机体下部的两侧，固定孔位的间距、机体的最大外廓宽度、高度以及前后长度都做了精准的比例还原，设计人员可以直接参考这个结构模型预留机舱的安装空间，核对动力单元与周边燃油箱、蓄电池、冷却水箱等附属部件的安全间隙，避免实船安装时出现部件干涉的问题。同时模型也还原了机体外部的线束走向、管路排布逻辑，能够帮助船厂施工人员在总装阶段理清各管路的连接路径，减少错接漏接的概率。
