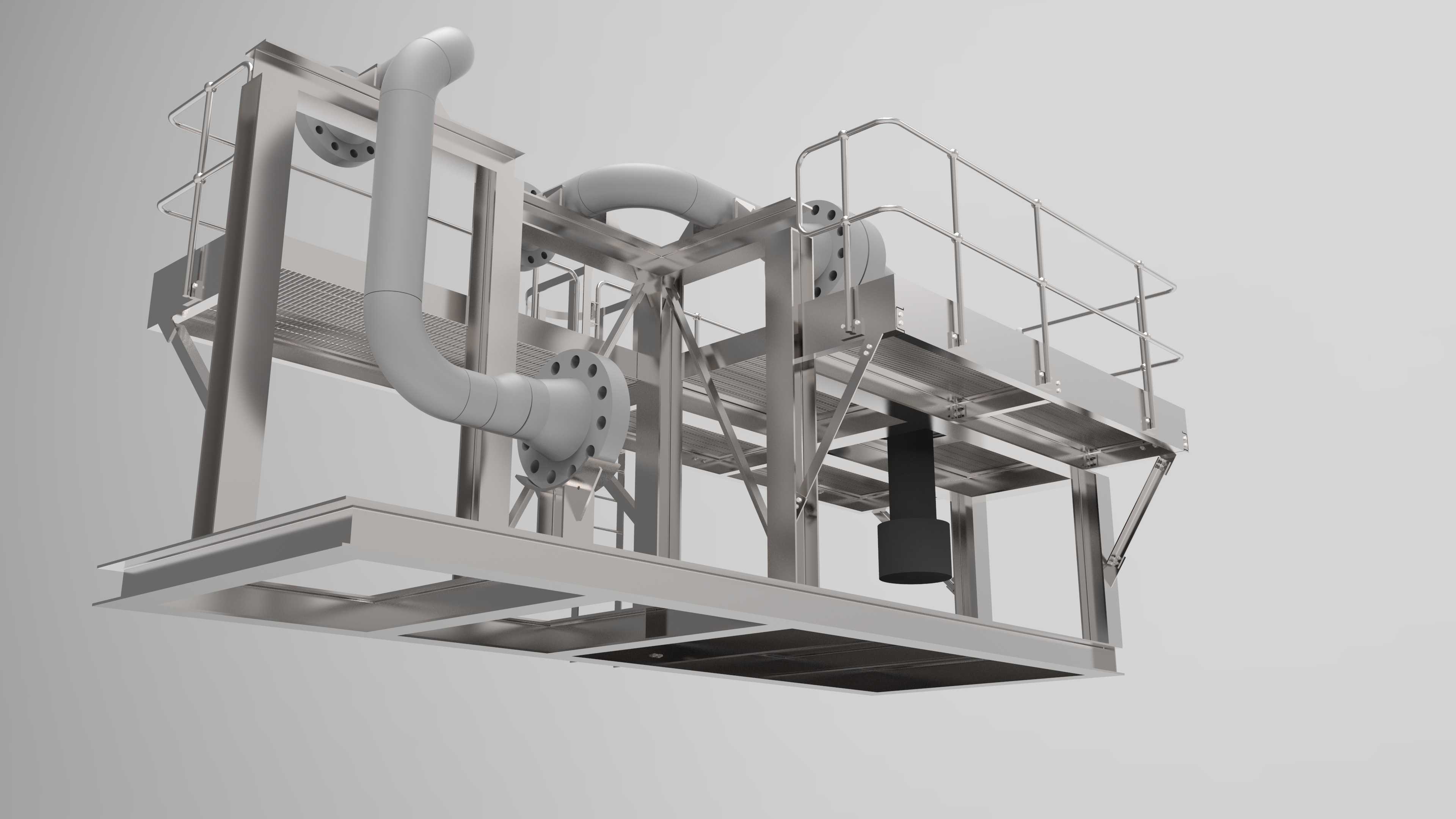

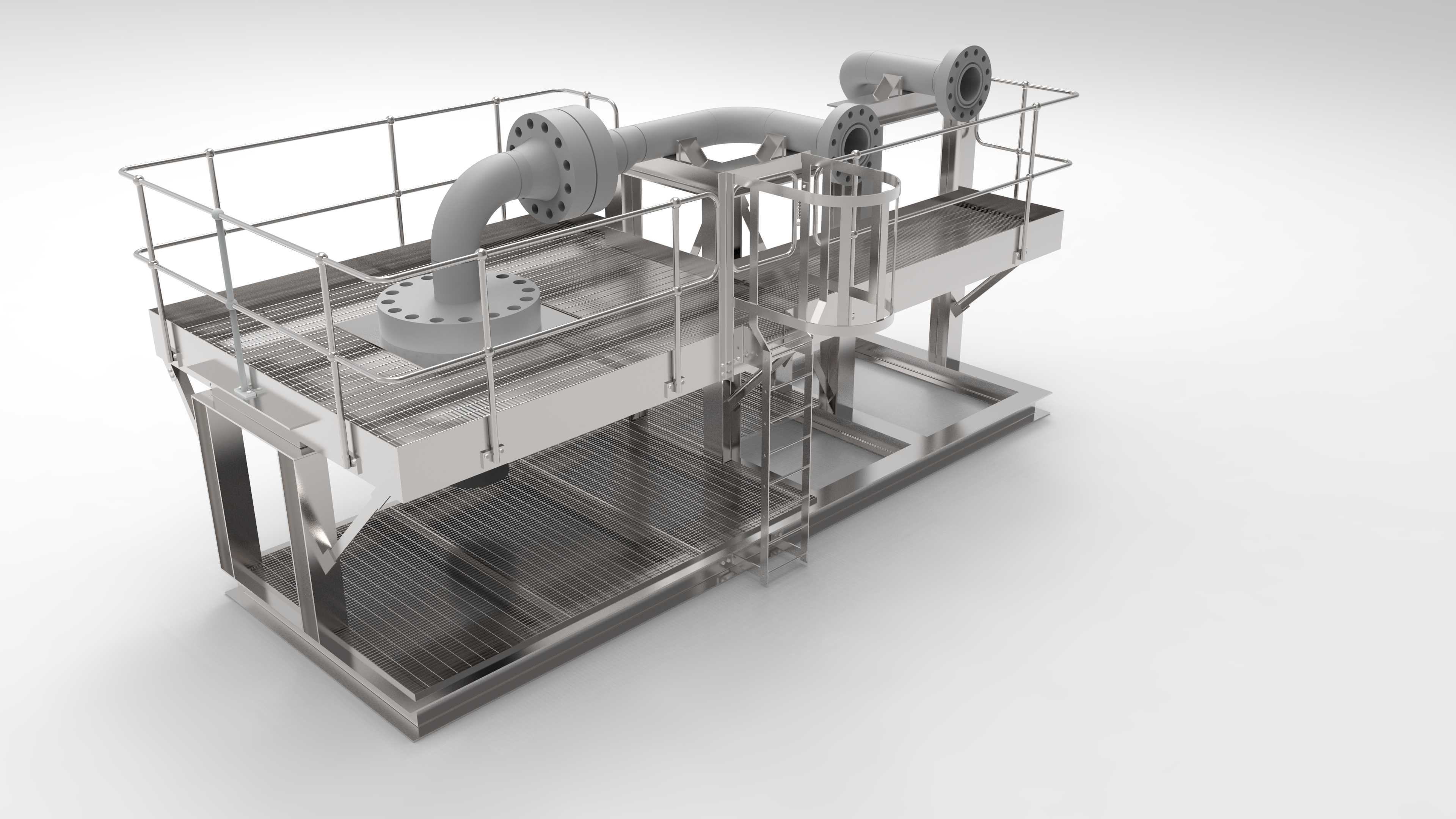

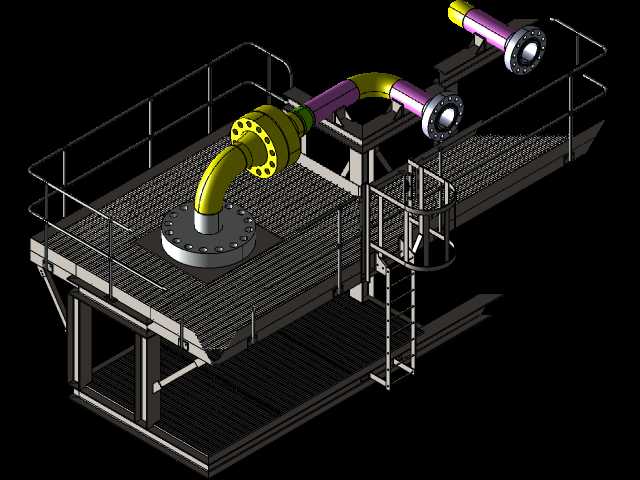

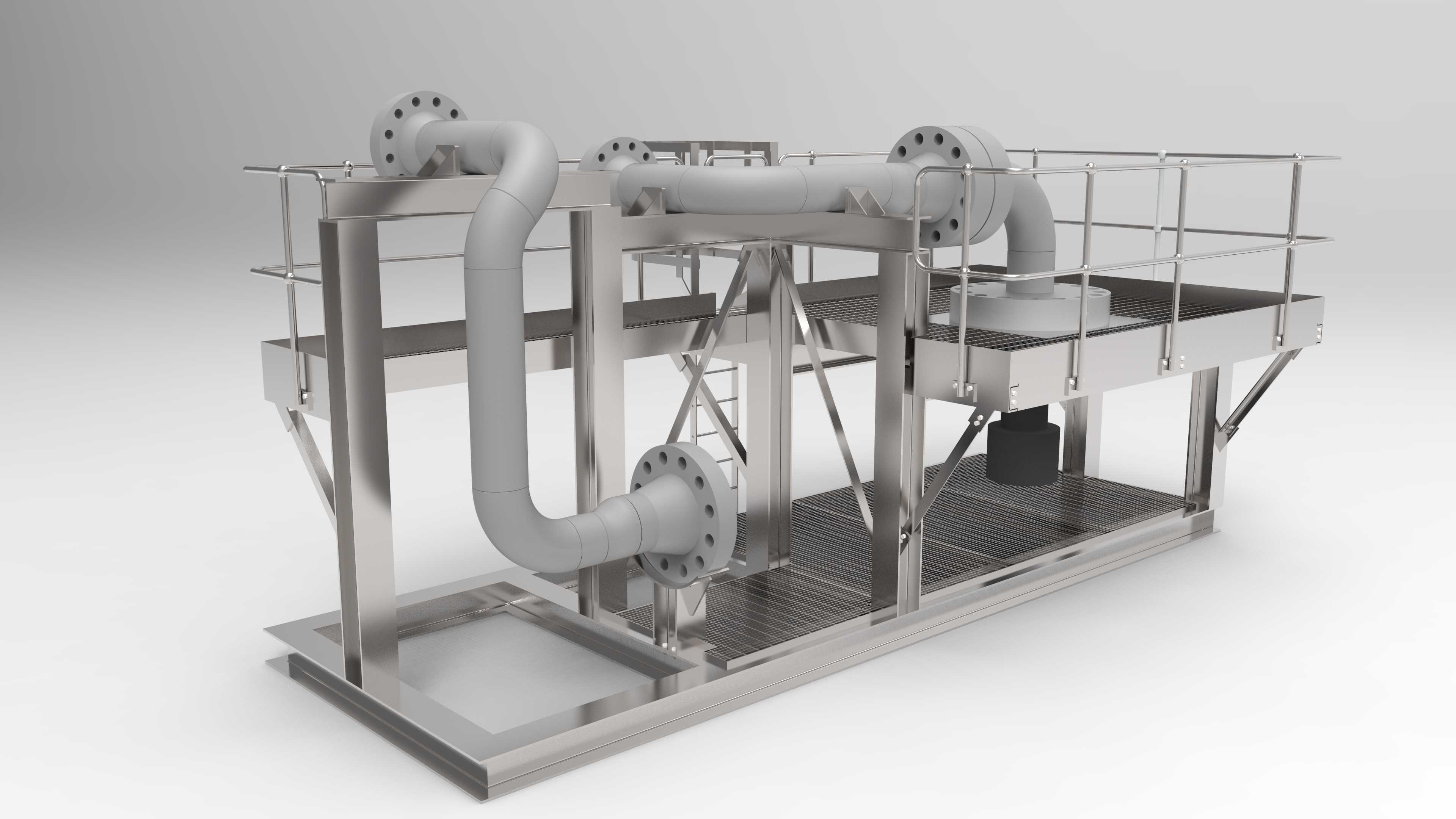

带检修梯的双层管线轴托架操作平台

该带检修梯的线轴托架平台，主要应用于石油化工、油气输送、长输管线场站等工业场景中，承担大口径高压管线的承托、运维操作支撑功能，是场站管线布设环节中兼具结构承载与人员作业保障的核心配套构架。在实际生产场景中，这类托架平台多设置在管线阀组、计量段、转接段的布设位置，解决大口径带法兰管线悬空布设时的承重支撑问题，同时为运维人员提供安全的作业站立空间，避免人员直接攀爬管线开展巡检、紧固、维保作业带来的安全隐患。

从功能特性来看，该构架采用双层钢制平台设计，下层平台作为主承重基座，通过型钢焊接的支腿结构将整体载荷均匀传递至安装基础，上层平台设置全环绕安全护栏，护栏高度符合工业作业平台的安全防护要求，平台台面采用防滑格栅板铺设，既可以降低整体自重，也能避免积液、积尘造成的台面湿滑风险。平台侧部集成了斜向检修爬梯，爬梯踏步做防滑处理，上下端分别与两层平台可靠连接，人员可通过爬梯快速抵达上层作业面，完成法兰螺栓紧固、密封件更换、管线状态巡检等常规运维操作。平台上预留的管线安装位适配大口径带颈对焊法兰的安装定位，可精准承托两段转接的高压弯管管线，管线支撑位置设置了适配的承重支座，避免管线自重、介质输送振动带来的应力集中问题。

在设计思路上，该构架优先考虑结构承重的冗余性，主支撑梁采用矩形型钢焊接成型，支腿位置设置斜向加强筋，抵消管线运行时产生的横向、纵向载荷，护栏与平台主体采用满焊连接，避免长期振动下的连接松动。整体结构采用模块化设计思路，各构件之间的连接尺寸做了统一适配，可根据现场管线的布设高度、法兰间距做快速调整适配。从安装边界来看，该平台整体为矩形落地式结构，安装时需要在基础地面预留对应支腿位置的固定预埋点，平台外围需要预留不小于一米的操作通行空间，爬梯侧需要预留人员上下的避让空间，上层平台的上方无遮挡结构，满足人员站立操作的净空要求，管线对接位置的法兰端面与平台边缘预留足够的操作空间，方便运维人员使用工具开展法兰拆装作业。整体结构做了圆角钝化处理，避免尖锐边角对作业人员造成磕碰伤害，所有焊接位置做打磨处理，消除焊接应力集中点，提升长期户外使用的结构可靠性。
