粘土蒸发冷却式空调实验测试装置

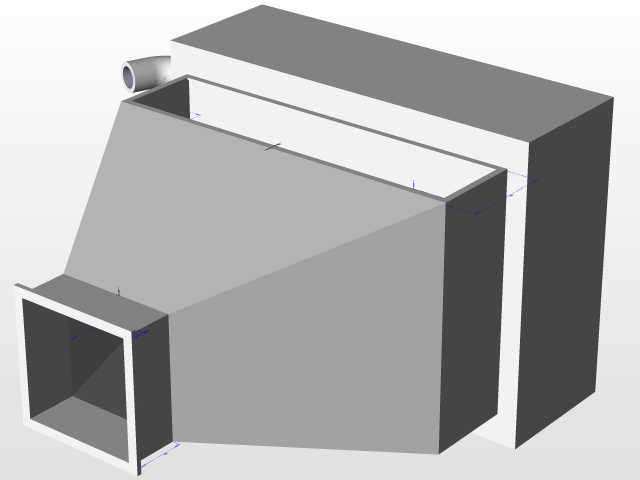

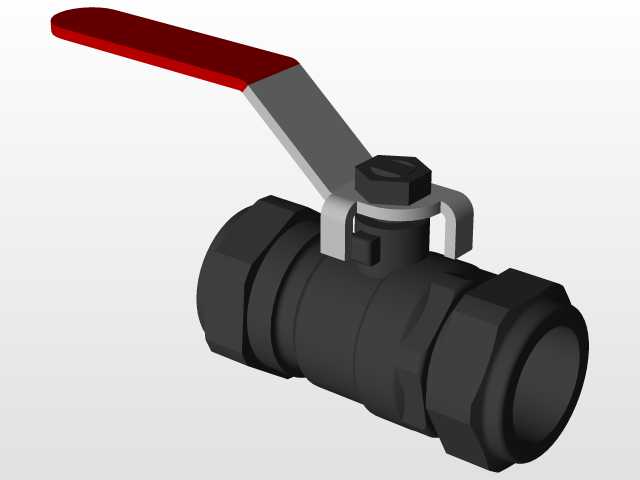

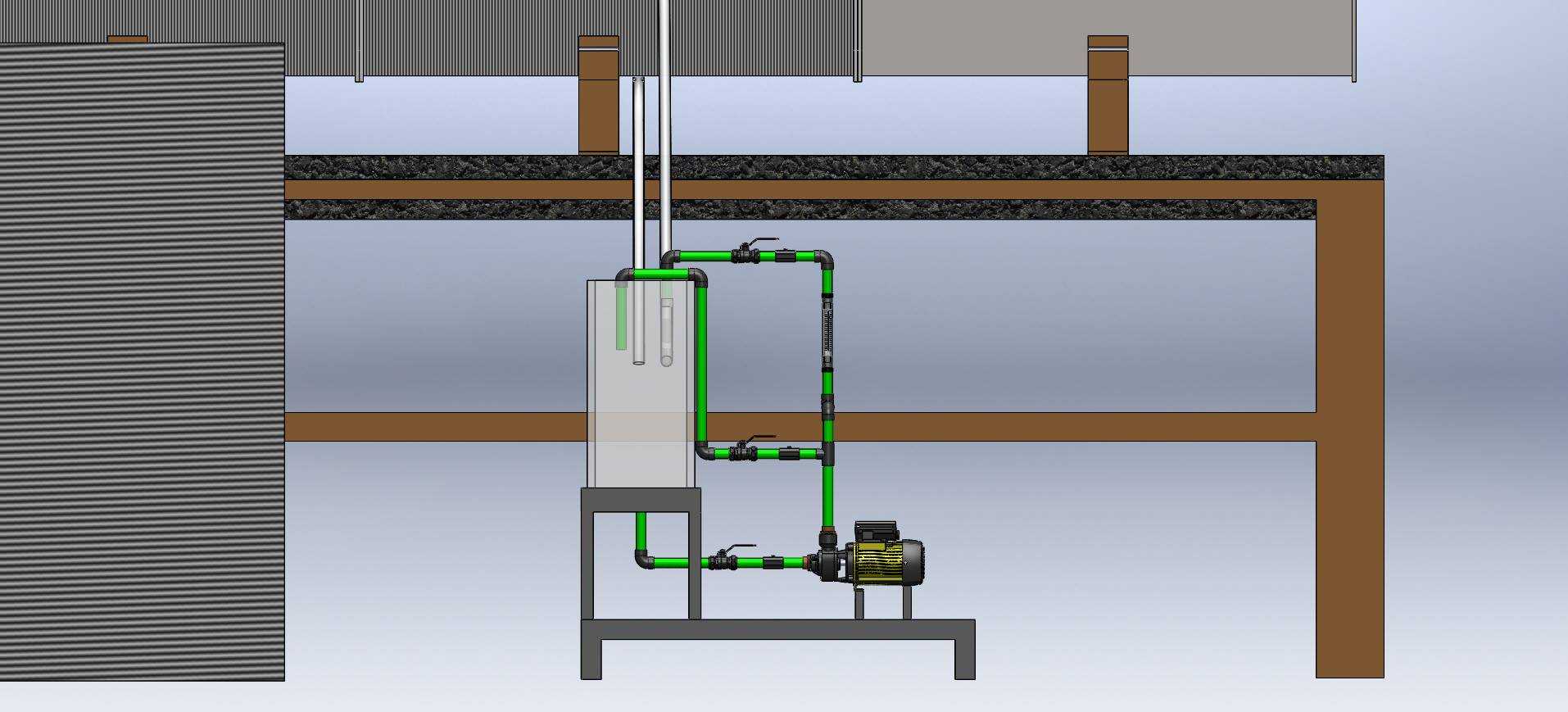

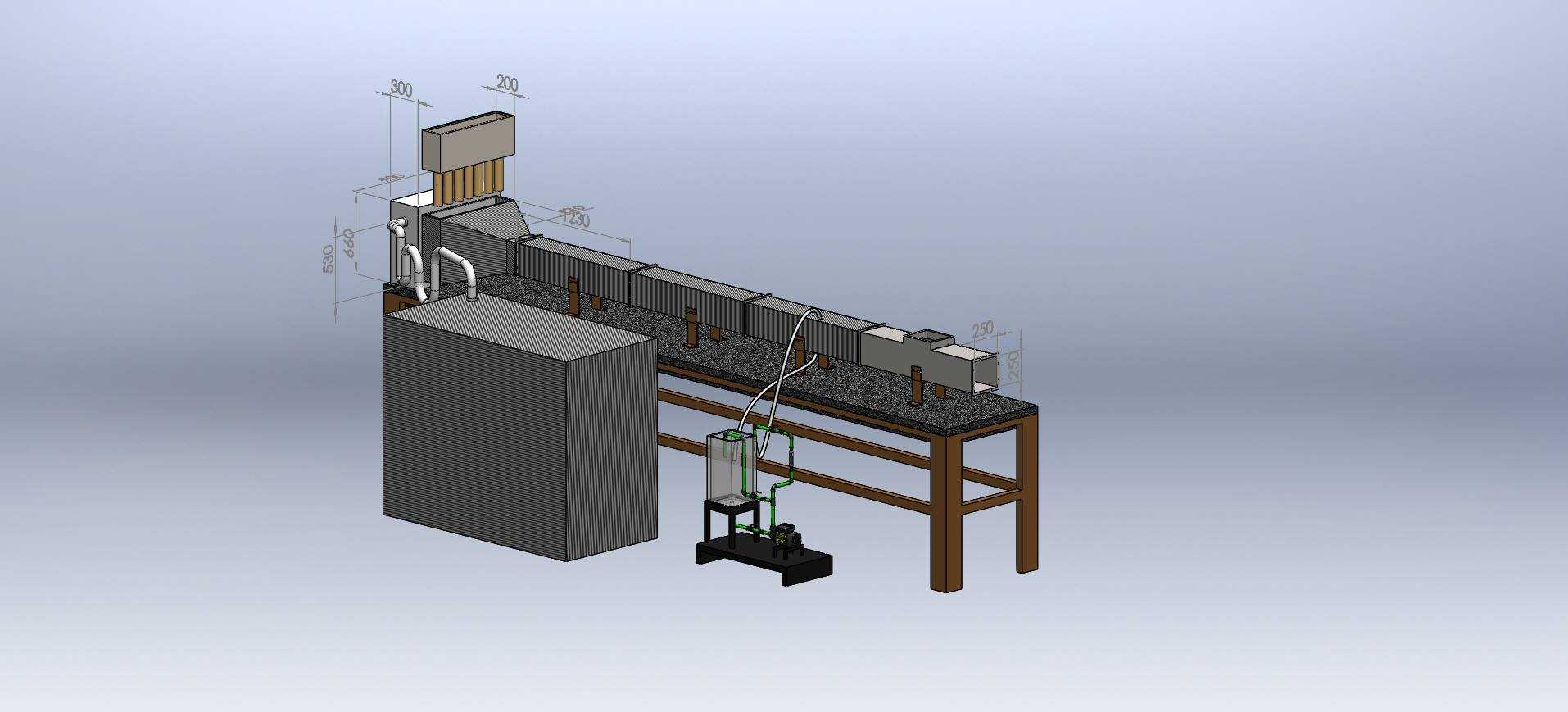

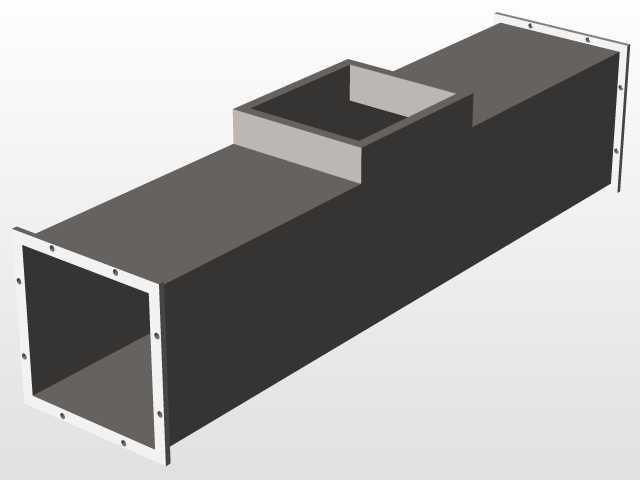

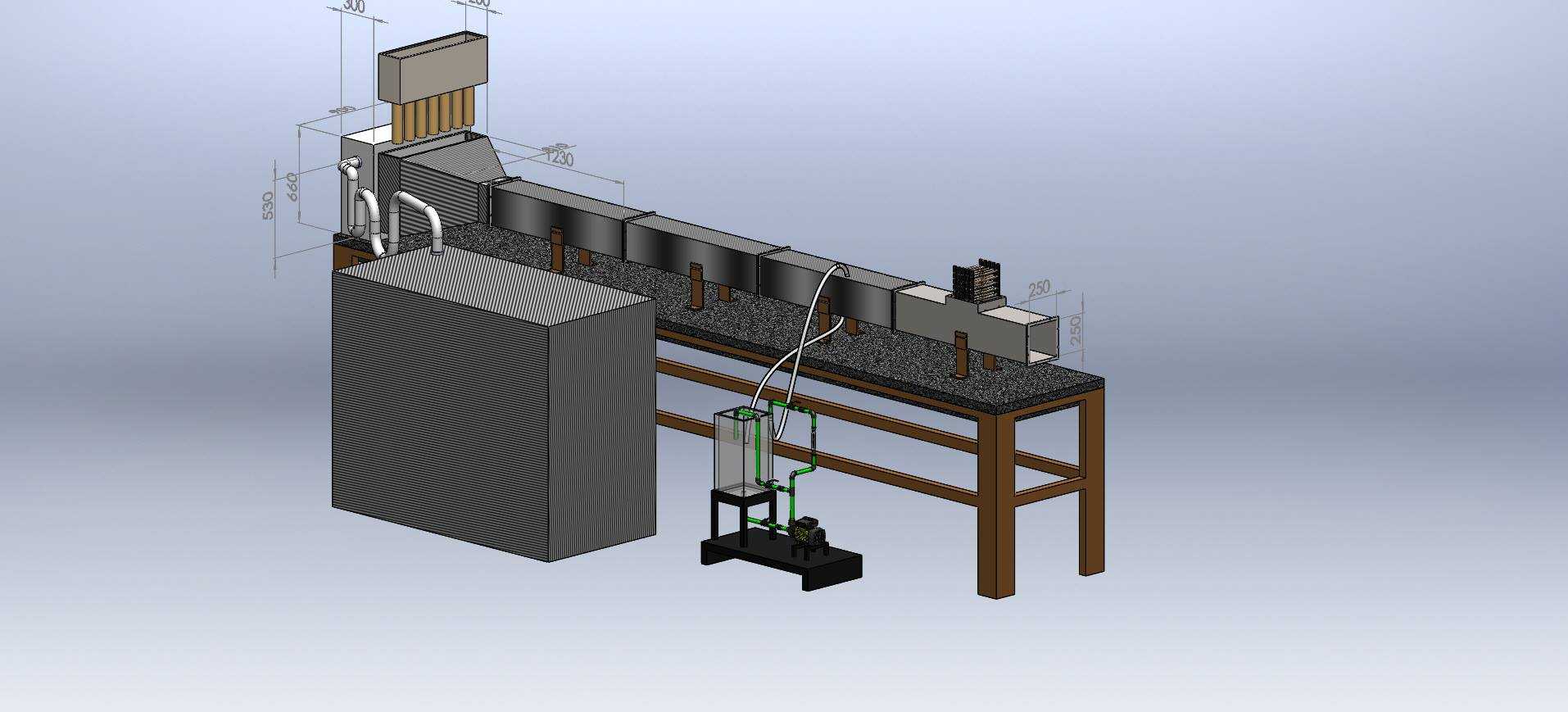

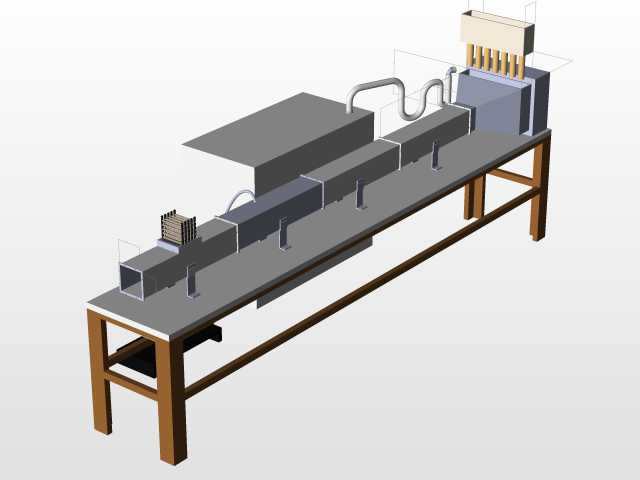

这套装置面向粘土加工生产场景的温湿度调控需求设计，主要应用于粘土制品生产、建材原料预处理等工业环节，解决粘土在存储、输送、加工过程中因环境温湿度波动导致的原料含水率不均、成型质量不稳定的问题，同时兼顾作业区域的人员舒适性降温需求，是一套结合原料工艺处理与环境调控的一体化实验测试设备。设备整体采用长条形工位布局，主体沿水平方向延伸布置，左侧设置独立的蒸发冷却核心箱体，箱体采用密封式外壳结构，内部填充粘土作为蒸发冷却的湿介质载体，利用粘土的多孔保水特性实现水分与流经空气的充分热湿交换，相比传统水帘式蒸发冷却设备，粘土介质具备更好的耐粉尘堵塞性能，适配粘土加工车间高粉尘的空气环境，无需频繁更换过滤湿膜，降低日常运维成本。长条形作业台面采用木质支撑框架搭配耐磨台面设计，台面上沿长度方向依次布置空气输送风道、喷淋布水组件、参数检测点位与粘土试样放置区，风道采用分段式拼接结构，每段风道预留检测接口，可接入温湿度传感器、风速传感器实时采集不同区段的空气参数，方便实验过程中调控冷却效率与送风参数。设备配套独立的水循环动力单元，布置在台面下方靠近冷却箱体的位置，包含循环水泵、储水罐、管路控制阀组，可根据实验需求调节布水流量与供水压力，控制粘土介质的含水率，避免水分过量导致风道带水或者水分不足影响冷却效率。设计过程中充分考虑实验操作的便捷性，所有管路接口采用快装式结构，风道段之间采用法兰拼接，可根据测试需求调整风道总长度，增减功能测试段，适配不同规模的实验方案。外形尺寸方面，设备总长度适配常规实验室摆放空间，左侧冷却箱体的宽度预留足够的检修空间，台面高度符合人体站立操作的舒适高度，底部支撑框架的支脚设置调平结构，可适应不平整的实验室地面，安装时无需额外浇筑固定基础，仅需预留进出水接口与设备周边的操作维护空间即可完成部署，送风出口可根据实际测试需求调整出风角度，既可以直接朝向粘土试样区输送处理后的恒温恒湿空气，也可以外接风管将处理后的空气输送至其他测试区域。整套装置兼顾蒸发冷却效率测试、粘土原料温湿度适应性测试、空调系统运行参数优化等多重功能，可直接为工业级粘土蒸发冷却空调系统的参数定型提供实测数据支撑，避免直接量产调试带来的成本损耗。
