油气开采用三牙轮钻具结构设计

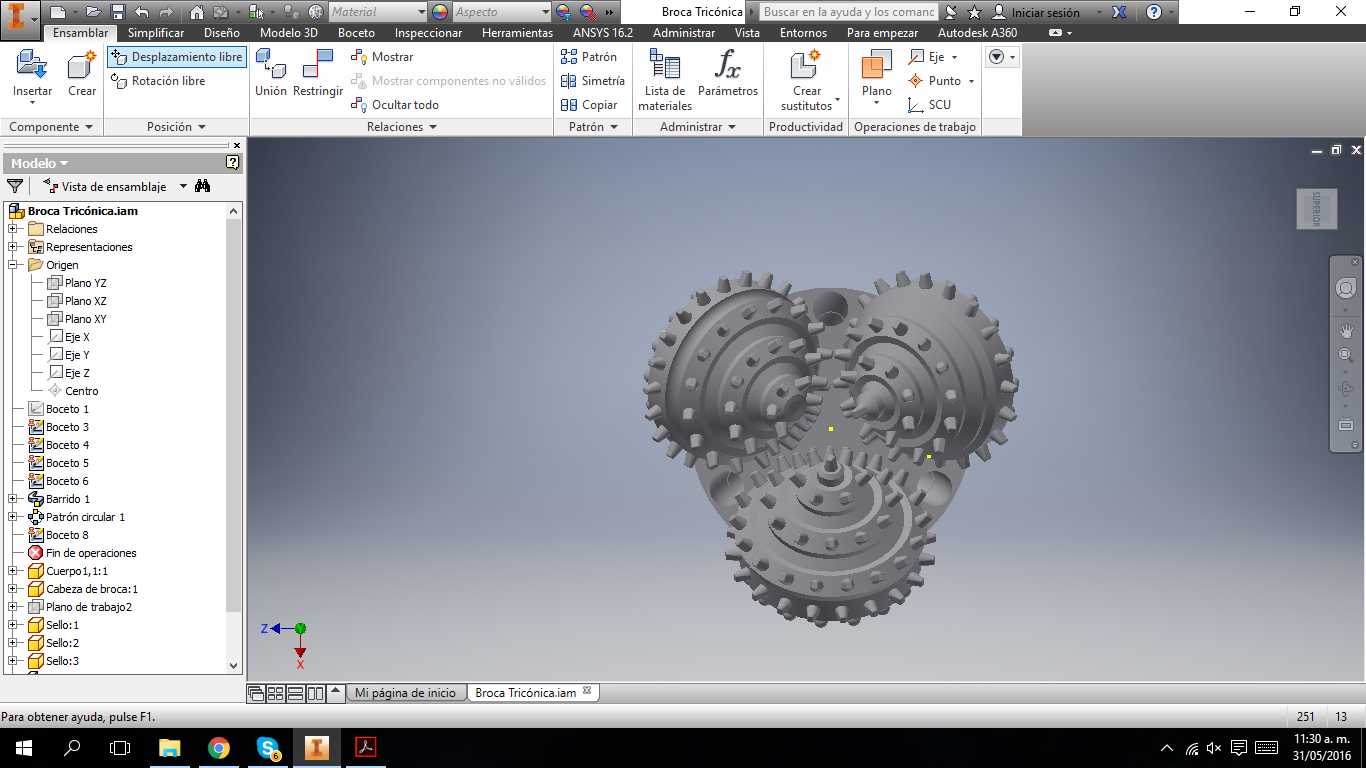

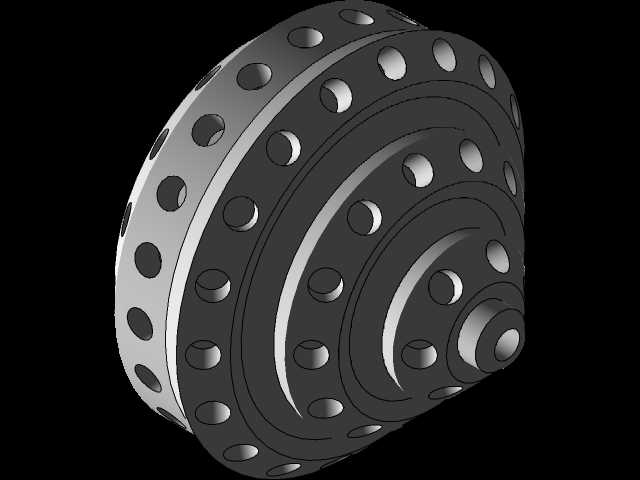

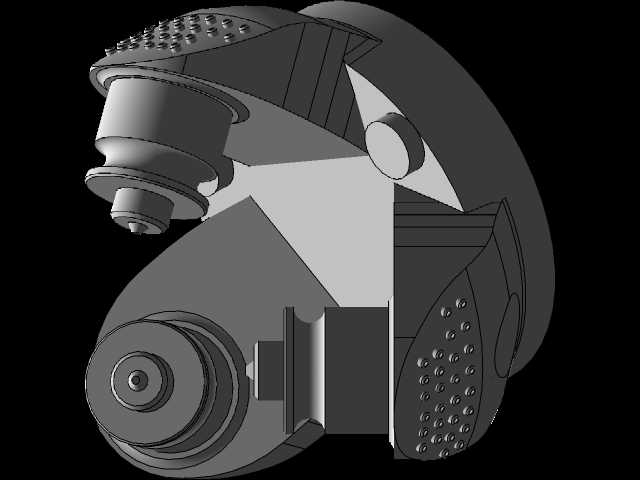

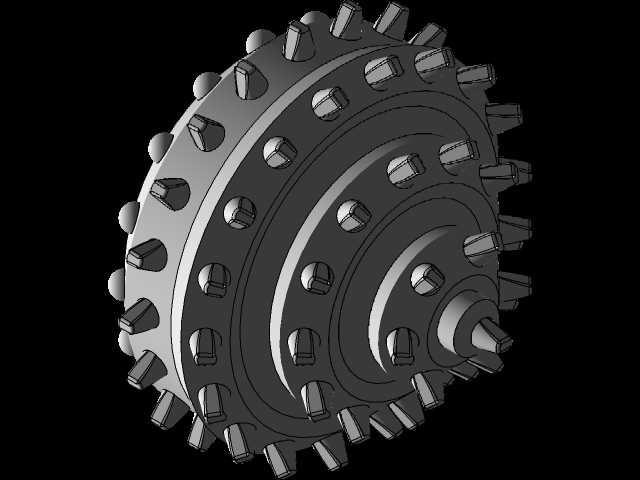

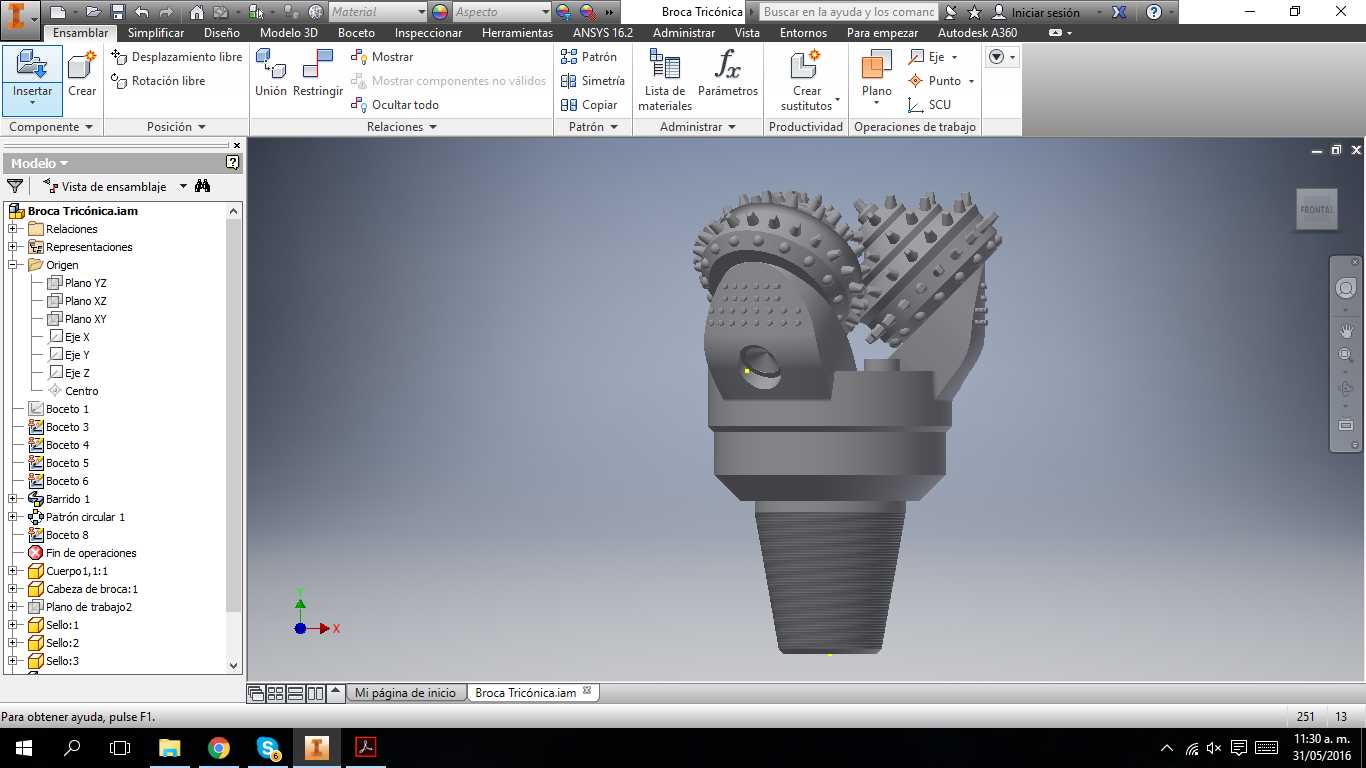

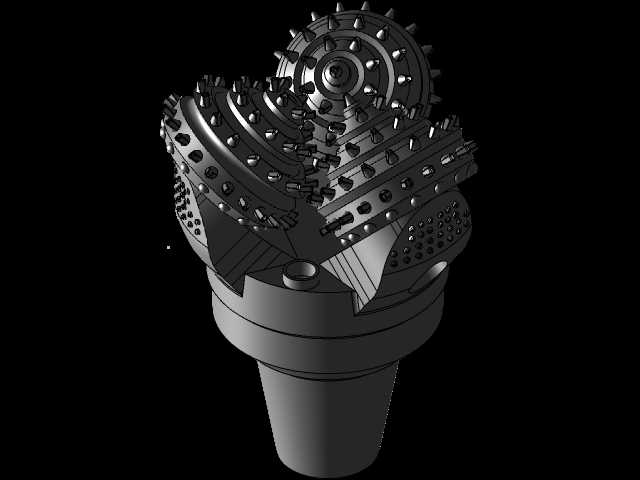

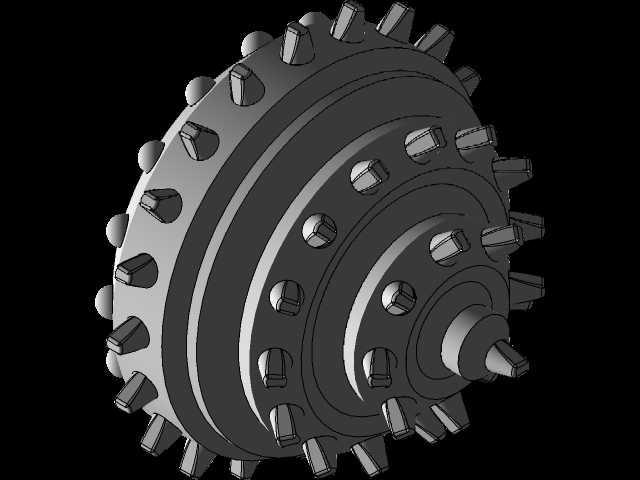

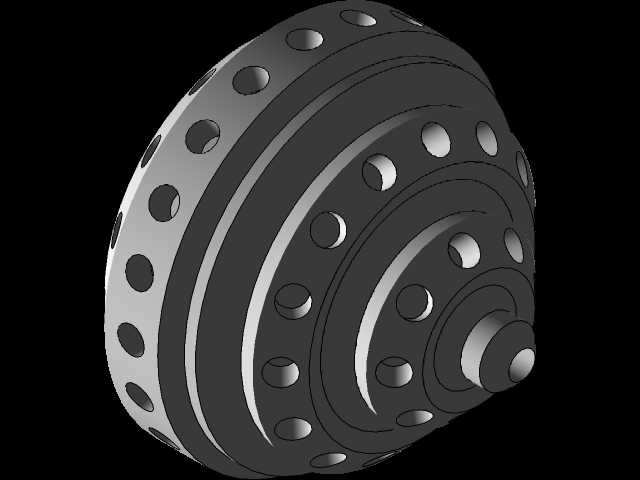

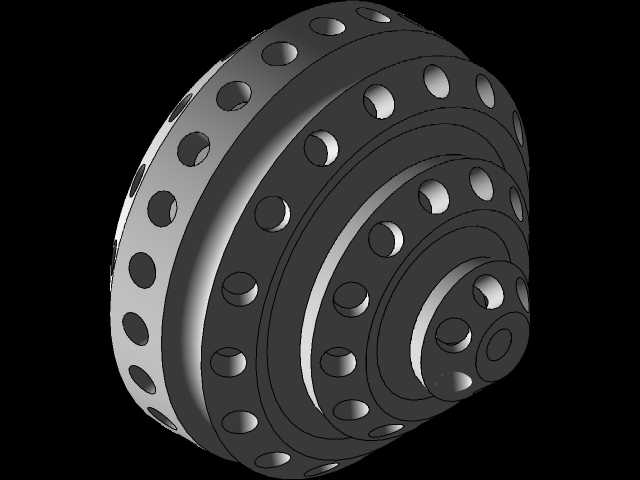

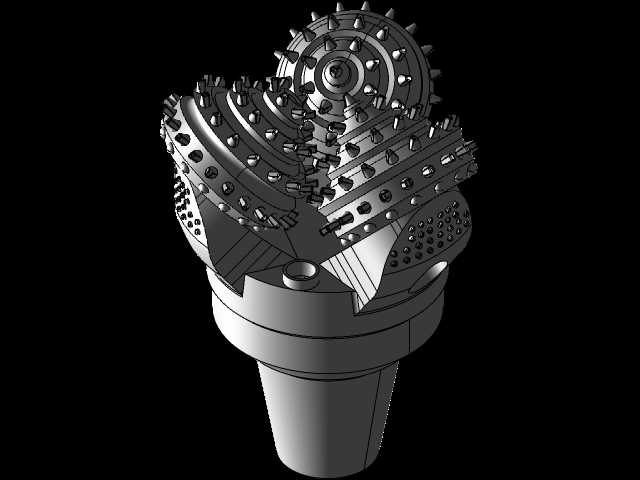

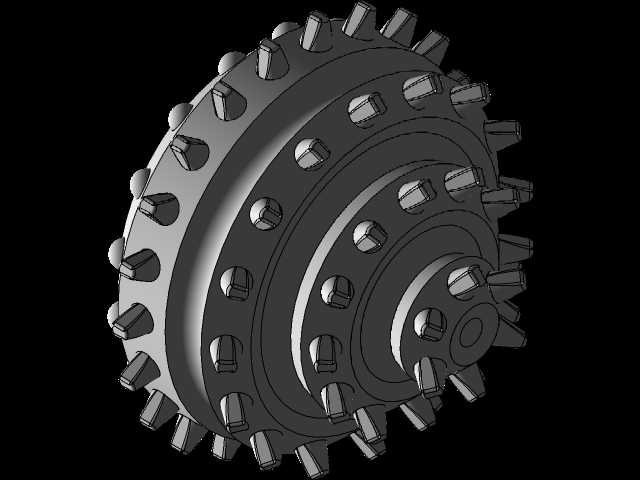

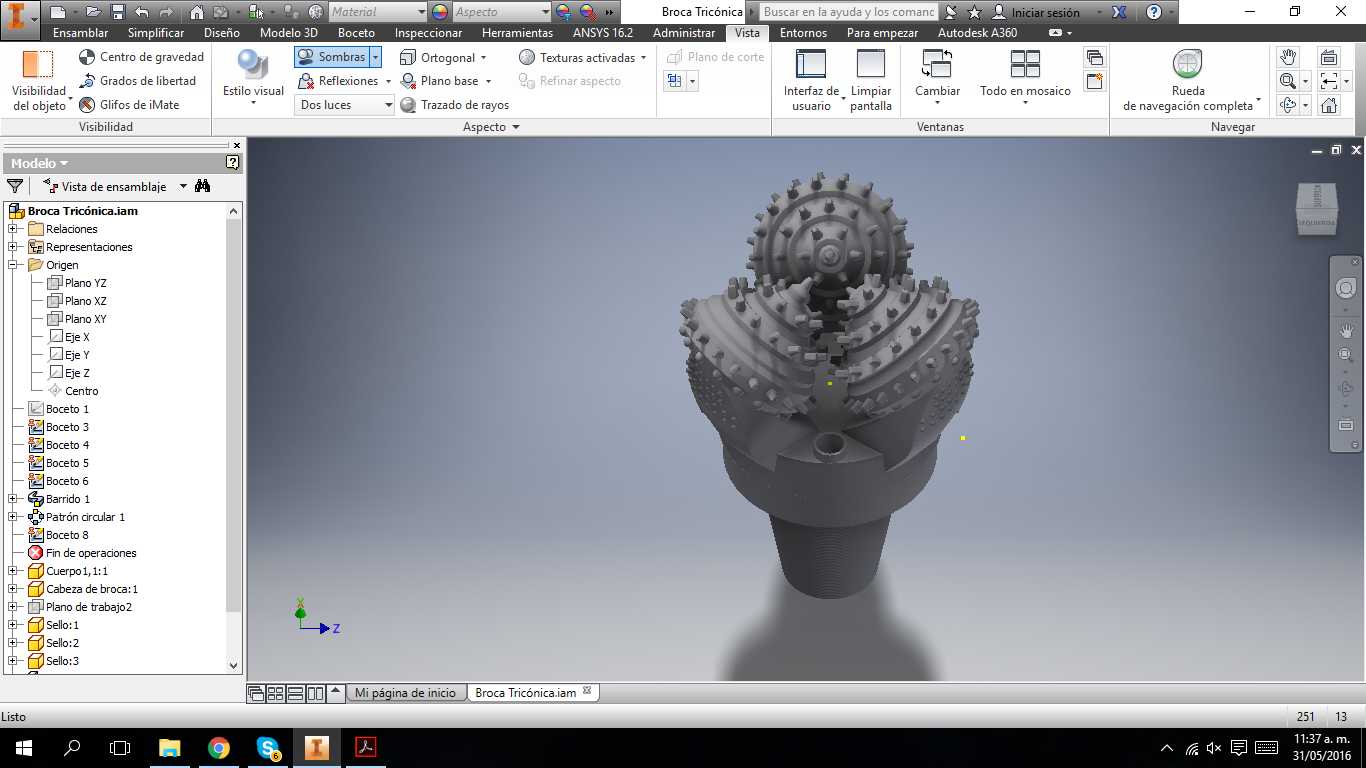

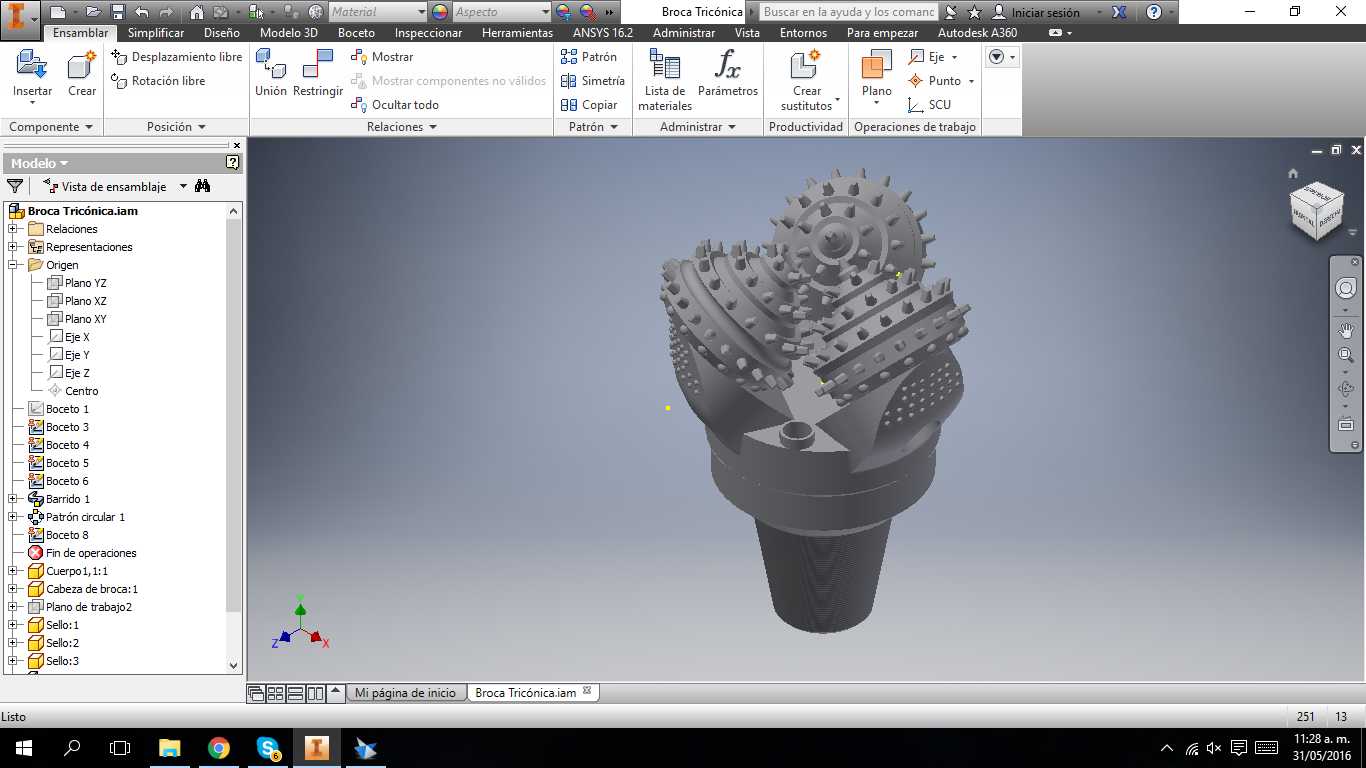

这款三牙轮钻具主要应用于油气资源勘探开发、矿山地质钻探、水文水井钻凿等硬岩破碎作业场景，是旋转钻井工艺中直接接触地层完成破岩钻进的核心执行部件，尤其适配中硬至坚硬地层的钻进作业，在气体钻井、泥浆钻井等不同钻井工艺体系中均可稳定发挥破岩效能。该钻具的核心功能是通过钻柱传递的轴向钻压与旋转扭矩，带动三个呈120度周向均布的牙轮绕自身轴颈自转同时随钻头体公转，依靠牙轮表面镶嵌的硬质合金齿对岩层产生冲击压碎、剪切刮削的复合破岩作用，相比单牙轮或PDC钻头，在硬地层、研磨性地层中具备更强的破岩效率与更长的工作寿命，能够有效减少起下钻换钻头的频次，降低钻井作业的综合成本。在产品设计层面，该结构参考成熟IADC632类牙轮钻头的参数逻辑开展设计，整体采用牙掌与钻头主体焊接装配的结构形式，三个牙轮分别通过轴承结构安装在对应牙掌的轴颈上，轴承结构预留了润滑介质的存储与流通通道，可在钻进过程中持续为轴承副提供润滑，降低高速旋转重载工况下的磨损速率；牙轮表面的合金齿按照不同齿形、不同布齿密度分区布置，牙轮外圈布置长楔形齿以应对井壁岩石的刮削破碎，牙轮顶部位置布置球形硬质合金齿以承担高冲击载荷下的压碎破岩任务，齿间预留足够的排屑间隙，避免岩屑卡滞影响钻进效率。在外形尺寸与安装边界设计上，该钻具整体为回转对称结构，上部采用标准API钻具连接螺纹，可与常规钻铤、钻杆实现快速对接，安装时无需额外定制转接部件，适配主流钻井设备的装夹规格；钻头最大外径符合对应井眼尺寸的钻进要求，牙轮外伸量经过严格校核，保证三个牙轮公转时的最大切削直径与设计井径一致，避免出现井径缩径或超径问题；钻头体内部预留钻井液流道，可将高压钻井液或气体介质直接输送至牙轮与井底的接触区域，及时带走破碎产生的岩屑同时冷却牙轮与轴承结构，避免高温磨损导致的部件失效。整体结构充分考虑了井下高温、高压、高磨损的极端工况，各部件的受力经过仿真校核，牙掌根部做了加厚强化处理，能够承受大钻压下的冲击载荷，避免出现断掌掉轮的井下事故，可满足深井、超深井硬地层钻进的使用需求。
