高扭矩精密多圈线绕电位器3D设计

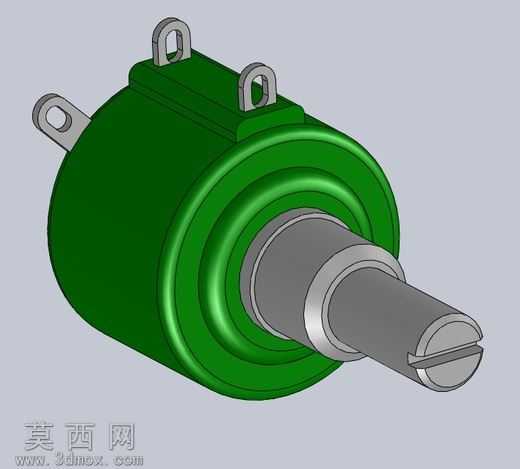

本作品为精密电位器3541H的三维参数化建模成果，建模阶段采用SolidWorks软件完成全特征构建，首先通过旋转凸台命令生成电位器的主体绝缘基座，对基座外表面的多层环形凸棱做等距偏移与圆角过渡处理，还原产品外壳的防滑与结构加强设计，外壳材质赋予深绿色哑光工程塑料质感，调整漫反射粗糙度参数至0.75，模拟酚醛树脂材质的真实视觉表现。针对电位器的金属转轴部分，采用多段拉伸凸台配合切除命令构建，依次完成轴身、轴端一字槽、轴肩定位环的特征制作，金属转轴赋予抛光不锈钢材质，设置金属度参数为0.9、反射光泽度为0.8，还原金属转轴的光滑金属质感与高光反射效果。三个接线引脚采用拉伸加圆角处理，引脚与基座的衔接处做0.2mm的圆角过渡，避免建模出现尖锐破面，引脚材质赋予镀镍金属质感，区分于转轴的不锈钢材质表现。建模过程中严格遵循电位器的实际装配逻辑，转轴与基座内腔预留0.1mm的装配间隙，还原真实产品的转动配合空间，接线引脚的安装位置与基座上的固定挂耳做同轴定位，三个固定挂耳分别布置在基座顶部与侧部，挂耳的安装通孔做完全贯穿的切除处理，孔壁做0.1mm的倒角处理，还原真实零件的加工工艺细节。渲染阶段采用工作室均匀布光方案，主光源从模型左上方45度角入射，补光从右侧补充暗部细节，底部添加弱反光地面，突出模型的结构层次与材质差异，避免阴影过重遮挡结构细节。设计思路上围绕精密电位器的功能特性展开，还原可选中心抽头、后轴扩展的结构预留位，针对同轴多联电位器的拼装结构做了特征预留，同时强化高扭矩使用场景下的结构强度表现，对轴肩与基座的衔接位置做了加厚处理，模型所有特征均为可编辑参数化特征，可直接用于工程图导出、装配模拟与产品演示场景，完整还原该型号精密电位器的外观结构与装配关系，建模过程中对所有配合面做了干涉检查，确保无特征重叠、破面等建模问题，整体模型比例协调，细节还原度高，能够直观呈现该精密电位器的产品形态与结构特点。
