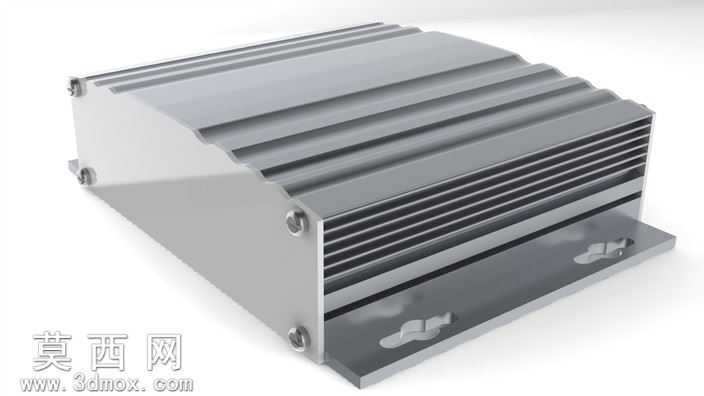

铝制挤压成型电子存储模块防护壳体

本作品为铝制挤压成型的电子存储模块防护壳体三维模型，建模过程依托参数化设计逻辑完成，首先通过草图绘制勾勒出壳体主体的截面轮廓，针对铝挤压工艺的成型特性，对截面的壁厚做均匀化处理，所有转角位置均设置适配挤压生产的工艺圆角，避免应力集中同时保障型材挤出的流畅性。建模阶段先通过凸台拉伸生成壳体的主体基座，再对壳体上表面的多道平行散热鳍片做阵列特征处理，每道鳍片的间距、高度、拔模角度都经过参数校准，既保证散热面积最大化，也符合铝挤压模具的开模要求。壳体侧边的安装孔位采用异形沉孔设计，建模时通过异型孔向导精准定位孔位坐标，沉孔深度与螺丝头的适配尺寸经过反复校核，确保装配后螺丝端面与壳体表面齐平，不会突出影响安装平整度。底部的安装支耳与壳体主体为一体化挤压成型结构，支耳上的腰型安装孔在建模时预留了装配调节余量，可适配不同安装基面的孔位偏差，降低现场安装的对位难度。材质渲染阶段选用哑光阳极氧化铝材质，调整材质的反射粗糙度参数模拟真实铝型材的表面质感，散热鳍片的缝隙处添加细微的环境闭塞效果，还原金属壳体的光影层次，让渲染效果贴近实际生产出的型材壳体外观。结构设计上充分考虑电子存储模块的装配需求，壳体内部预留了规整的元器件容纳腔，腔体侧壁设置有卡槽结构，可直接固定PCB板无需额外加装固定件，壳体的拼接边采用止口设计，上下壳体装配后可实现良好的贴合密封性，既可以阻挡外界灰尘进入腔体内部，也能提升壳体整体的结构刚性，避免受外力挤压出现变形。设计过程中兼顾了散热性能与防护性能，外凸的散热鳍片可快速将模块工作产生的热量传导到外界空气中，一体化的挤压结构没有多余拼接缝隙，整体结构强度高，可适配工业现场复杂的安装使用环境，能够为内部的存储电路模块提供稳定可靠的防护。
