小型移动式木锥劈分加工设备结构设计

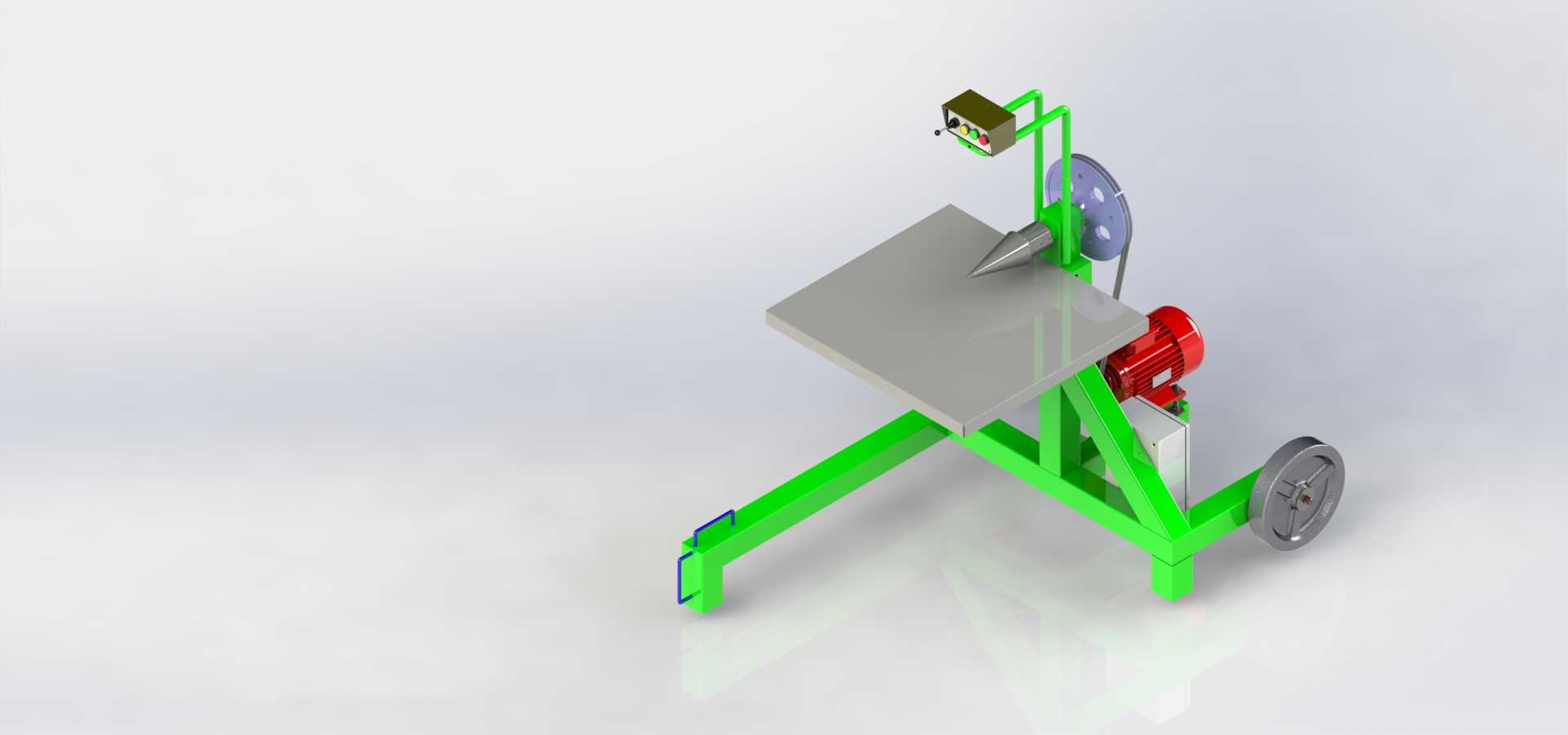

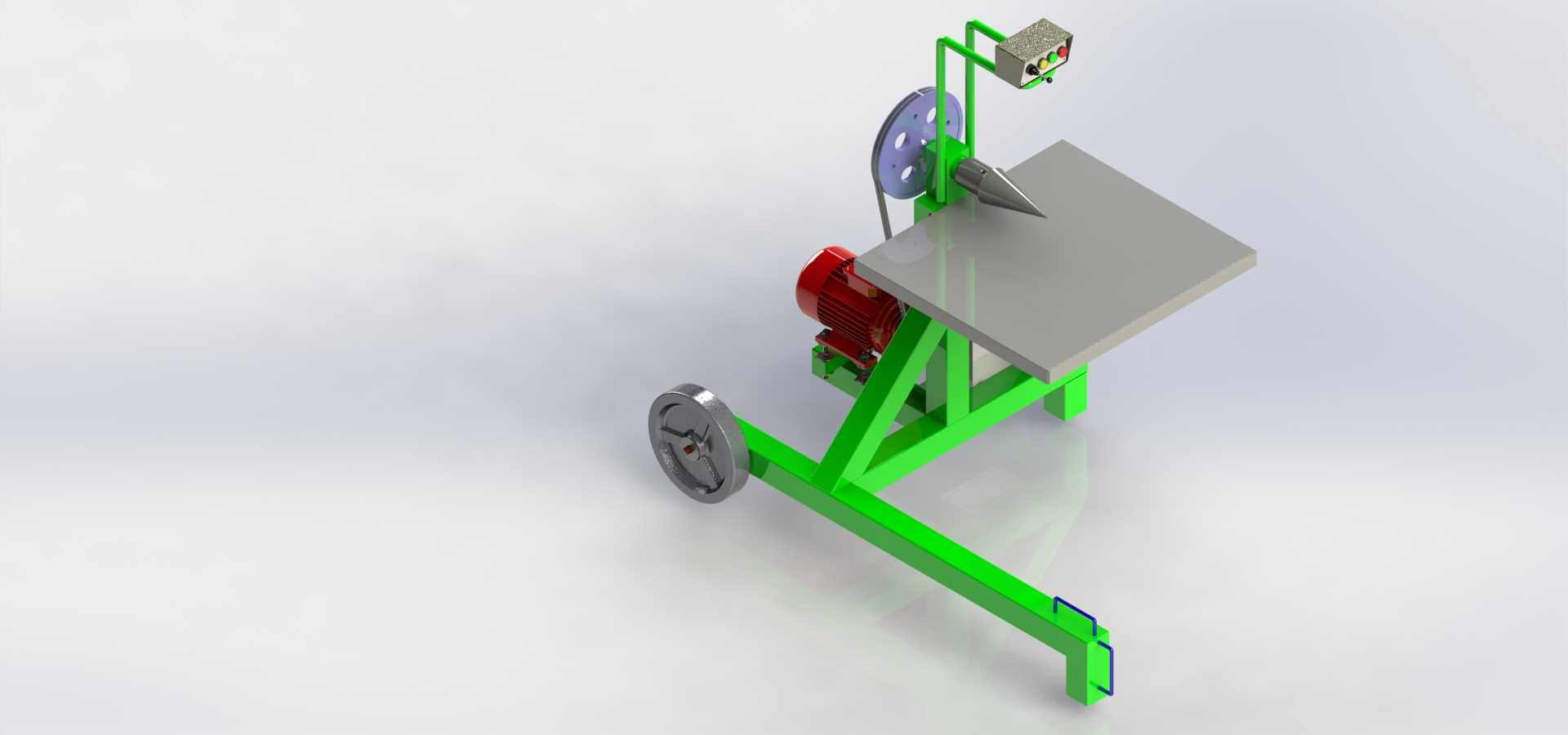

该设备主要面向小型木材加工点、林区农户薪柴制备、手工作坊木锥坯料加工场景使用，可完成小径级圆木段、木锥坯料的自动劈分作业，替代传统手工劈柴的高强度劳作，适配家庭取暖薪柴加工、小型木构件初加工、园艺木桩制备等多元作业需求，尤其适合作业场地不固定、需要频繁转场的零散木材加工场景。设备整体采用卧式悬臂机架搭配移动轮组的结构设计，底部设置单组行走轮与前支撑支脚，转场时可抬起支撑端依靠轮组推行移动，作业时放下支脚即可形成稳定的三角支撑结构，无需额外打地基固定，对作业场地的平整度要求较低，可在林间空地、农家院落、小型作坊车间内直接部署使用。核心作业端设置锥形劈裂头，依靠动力驱动的旋转进给结构刺入木材端面，依靠锥面的扩张力将木材沿纤维方向自然劈裂，相比传统直刃劈砍结构，锥形劈头对木材纹理的适应性更强，可适配带少量节疤的小径木材，劈裂过程中不会出现木材卡滞、崩飞的问题，作业安全性更高。设备的操作控制集成在机架上部的单操纵手柄上，可通过单手柄完成设备的作业启停、劈头进给、后退复位的全流程操作，操作人员无需经过复杂培训即可快速上手，单人即可完成上料、操作、出料的全流程作业，大幅降低小型木材加工作业的人力成本。设备的工作台采用平整钢板台面设计，台面边缘设置定位挡边，作业时可将待劈分的木材段放置在台面上，对准劈裂头即可推送进给，台面高度适配成年人站立作业的舒适操作高度，长时间作业不易产生疲劳。动力单元采用卧式电机布置在机架侧方，通过带传动结构将动力传递至劈裂头主轴，传动结构外侧设置全封闭防护罩，避免木屑、杂物进入传动部位造成卡滞，同时可防止操作人员误触传动部件引发安全事故。机架主体采用型材焊接结构，整体承重冗余充足，可承受劈裂作业时的径向冲击力，长期作业不易出现结构变形，劈裂头采用耐磨合金钢材质，锥面经过硬化处理，长期劈裂硬杂木也不会出现过度磨损，设备整体安装边界紧凑，占地空间不足两平方米，可在狭小的院落、车间角落放置使用，闲置时也可依靠轮组推移至边角存放，不会占用过多生产空间。
