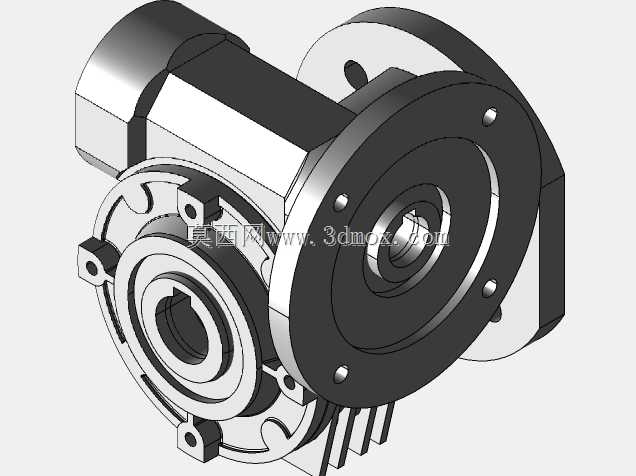

邦飞利MVF49蜗轮蜗杆减速机结构

这款蜗轮蜗杆减速机结构，是针对中小功率传动场景开发的精密传动部件，广泛适配螺旋输送机、小型食品输送线、包装设备给料机构、轻工自动化生产线等需要低转速大扭矩输出的作业场景，能够在紧凑安装空间内实现动力的平稳传递与转速匹配，解决原动机输出转速过高、扭矩不足无法直接驱动作业端负载的核心问题。从实际用途来看，该类减速机可直接对接标准IEC规格的驱动电机，将电机的高转速通过蜗轮蜗杆啮合副转换为作业端需要的低转速，同时放大输出扭矩，适配不同输送、给料、回转类负载的动力需求，在散料输送、小型物料转运、工位回转驱动等场景中，能够有效降低传动链的复杂程度，减少中间传动部件的数量，提升整套传动系统的运行可靠性。从功能特性来看，该结构采用法兰式输入输出设计，输入端适配标准B5法兰电机直连，无需额外加装联轴器即可完成电机与减速机的装配，输出端采用带安装孔的法兰结构，可直接固定在设备的安装立板上，同时输出轴采用空心轴带键槽设计，可直接套装在负载的驱动轴上，省去了输出端的联轴器安装环节，进一步压缩整套传动单元的轴向安装尺寸。设计过程中，充分考虑了中小负载场景的安装空间限制，整体采用偏心式蜗轮蜗杆布局，将蜗杆输入段与蜗轮输出段的轴线呈空间90度垂直布置，在保证足够减速比与承载能力的前提下，尽可能缩小减速机的径向与轴向轮廓尺寸，壳体采用一体化铸造成型结构，既保证了啮合副的安装定位精度，也能够为内部蜗轮蜗杆、轴承部件提供足够的支撑刚度，避免负载运行过程中壳体变形导致啮合间隙变化、传动噪音增大的问题。外形尺寸与安装边界方面，输入端法兰严格遵循通用电机的安装尺寸标准，法兰止口、安装孔位的位置度公差控制在装配允许范围内，能够适配市面上绝大多数同功率段的标准电机；输出端法兰的安装孔采用圆周均匀排布设计，可适配不同角度的安装需求，无需额外加工转接板即可完成设备端的固定；空心输出轴的孔径、键槽尺寸匹配常规输送设备的驱动轴规格，轴端预留的紧固螺孔可实现输出轴与负载轴的轴向锁紧，避免运行过程中出现轴窜动、连接松脱的问题。壳体上预留的散热筋结构，能够在连续运行过程中增大散热面积，将蜗轮蜗杆啮合产生的热量快速散发到空气中，避免内部润滑脂温度过高导致润滑性能下降，延长部件的使用寿命。整体结构的装配逻辑清晰，各部件的定位基准明确，能够在实际生产装配过程中快速完成整机的组装调试，同时后期维护时可直接拆开端盖完成润滑脂更换、磨损部件检查等操作，降低设备的运维成本。
