双轴联动太阳能电池板太阳跟踪装置

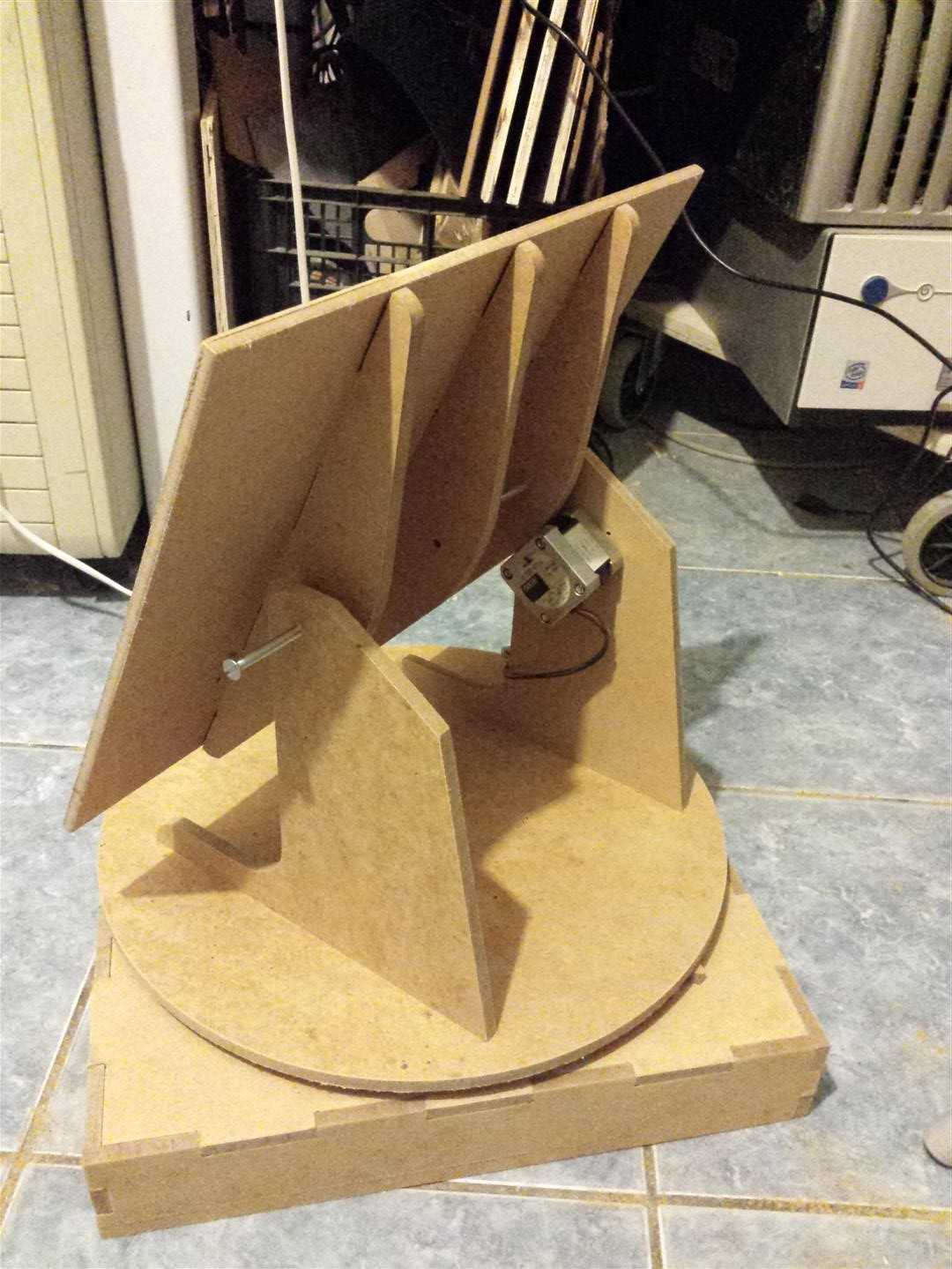

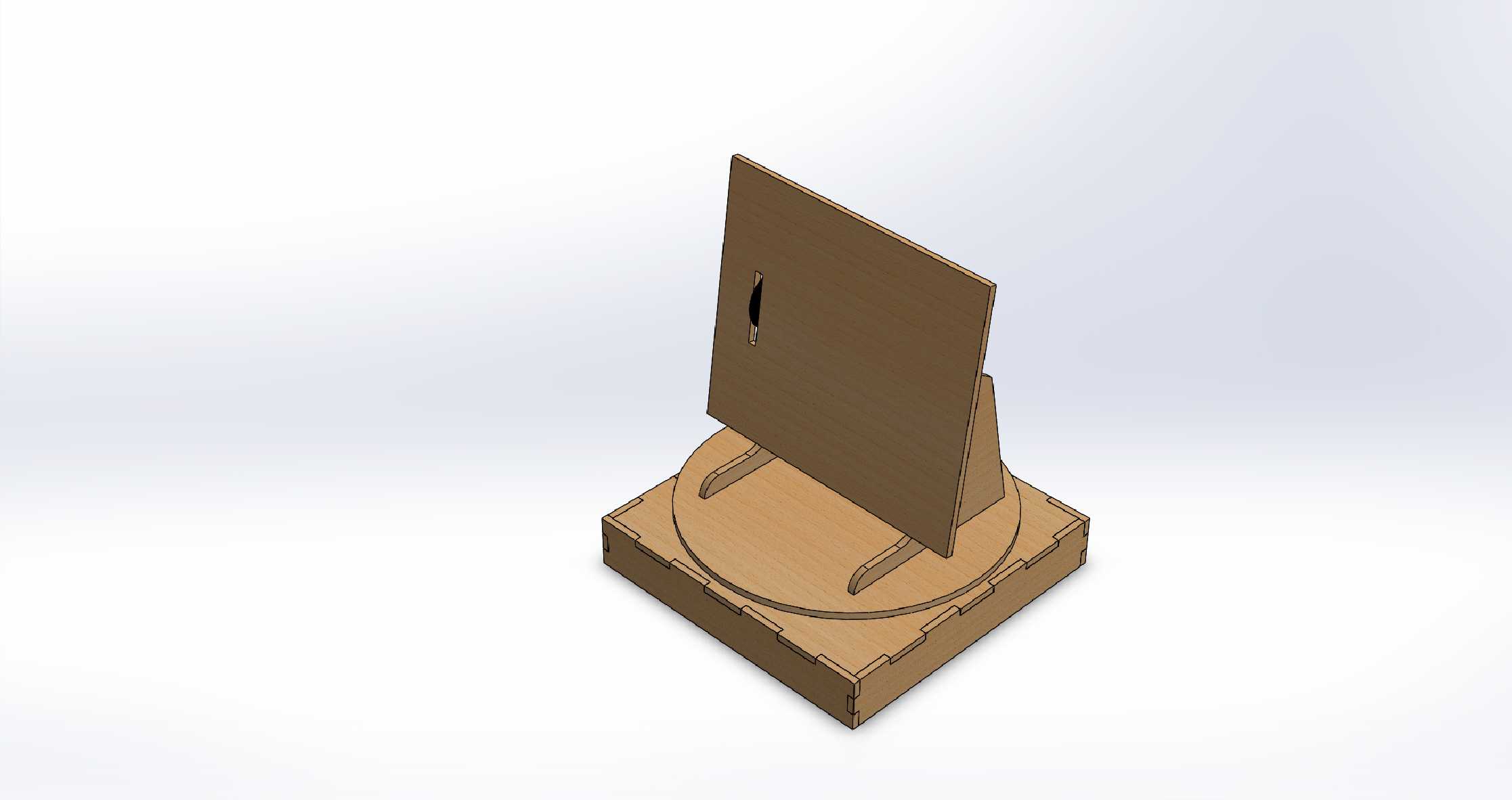

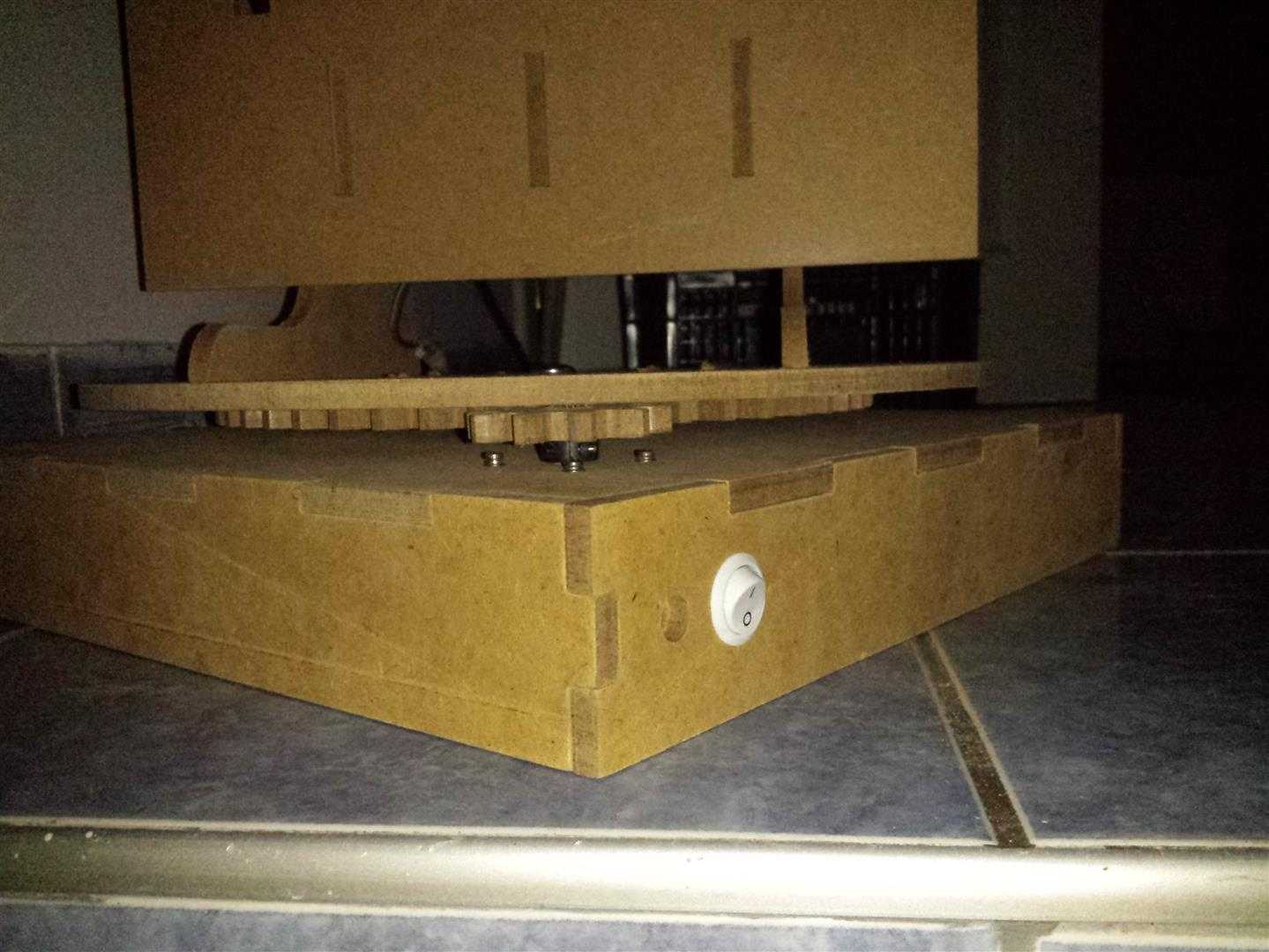

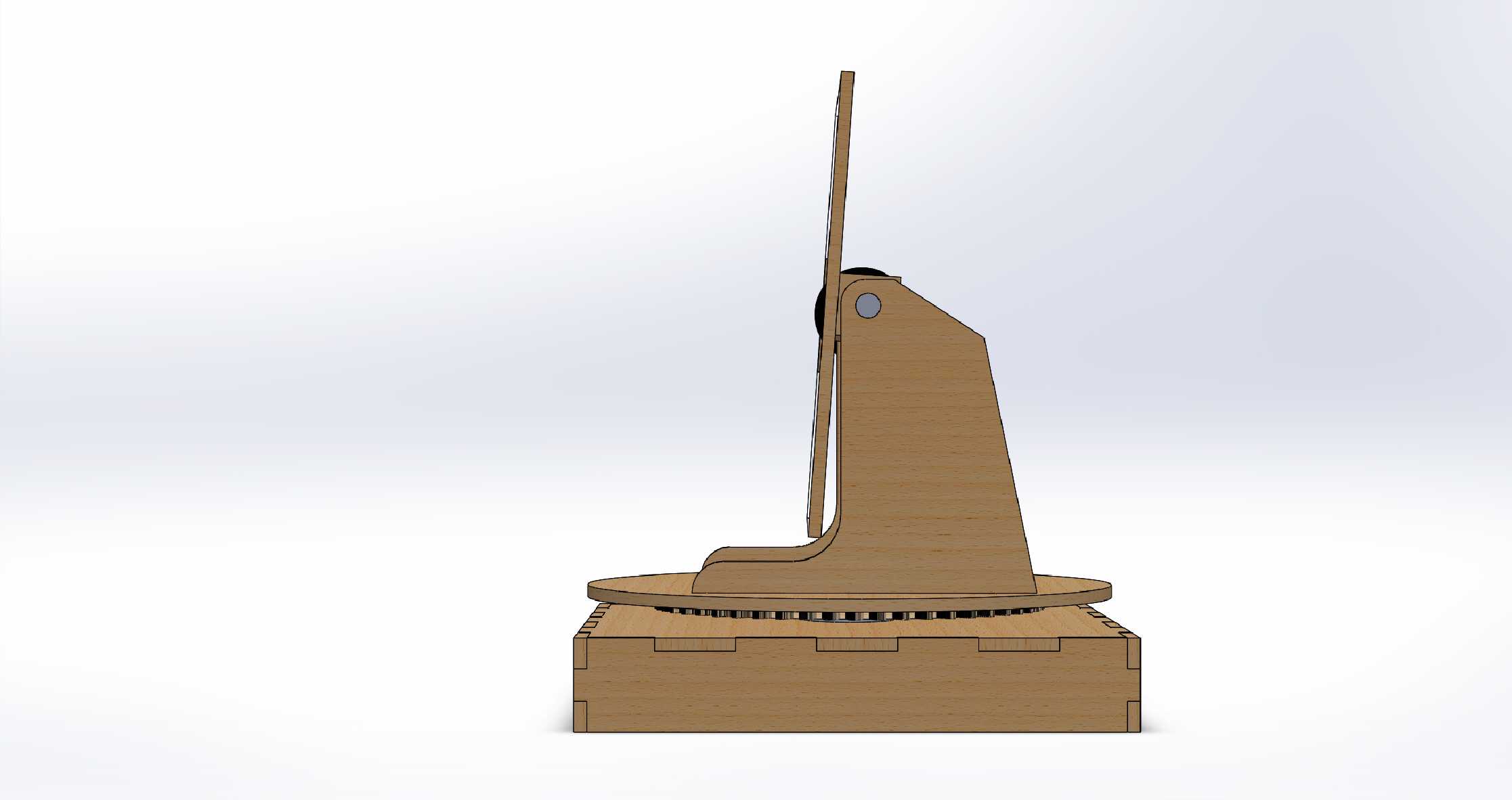

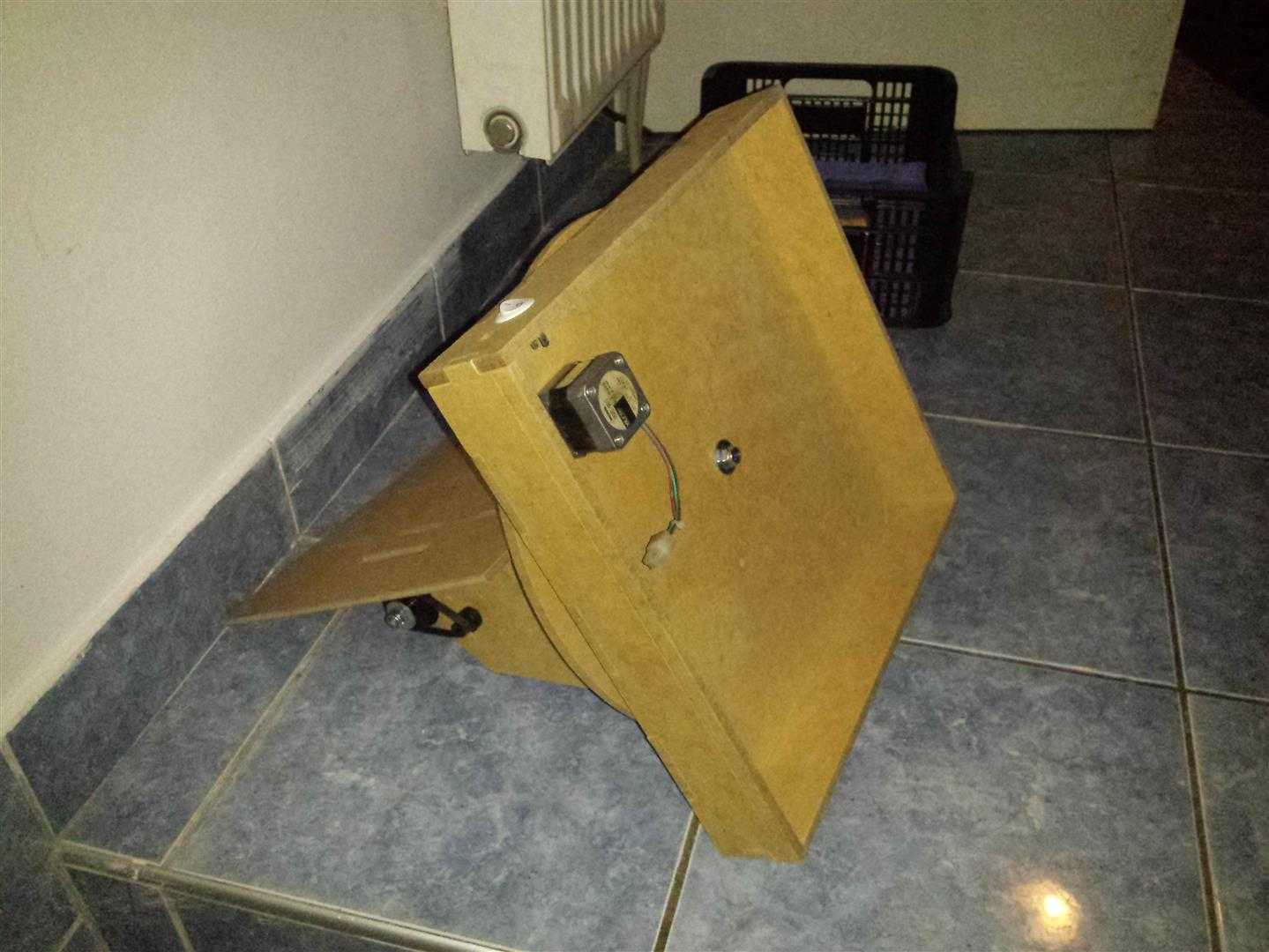

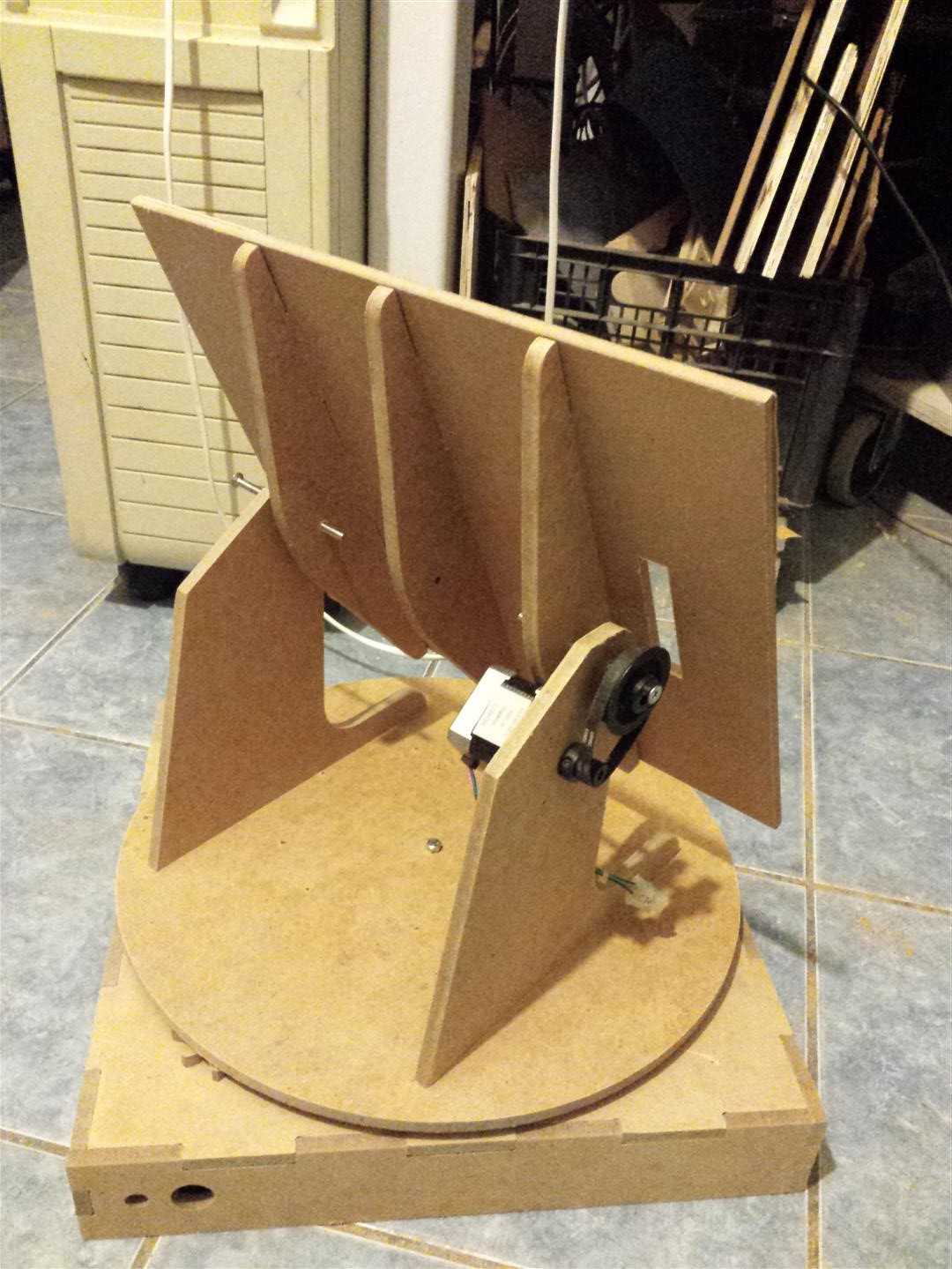

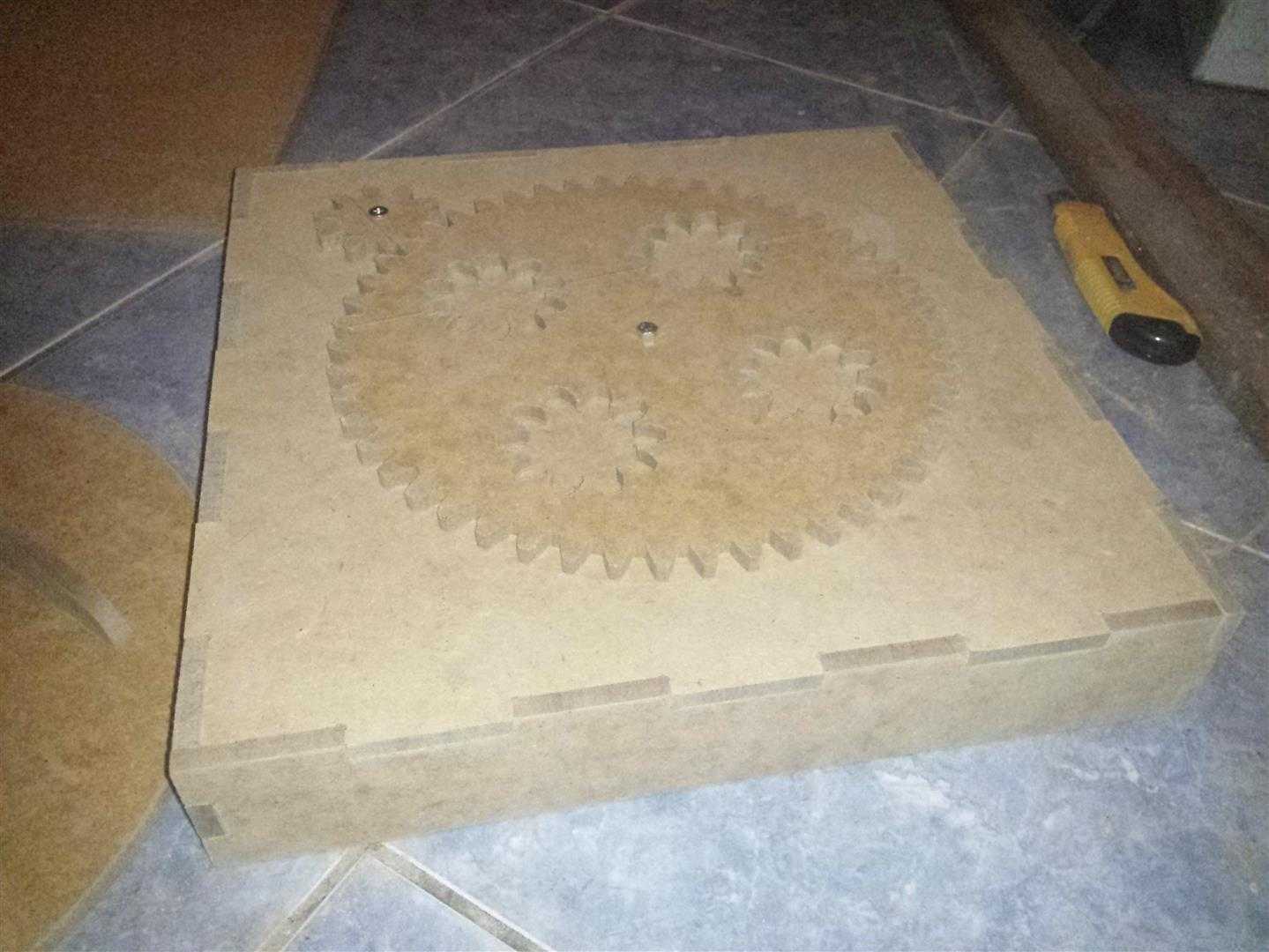

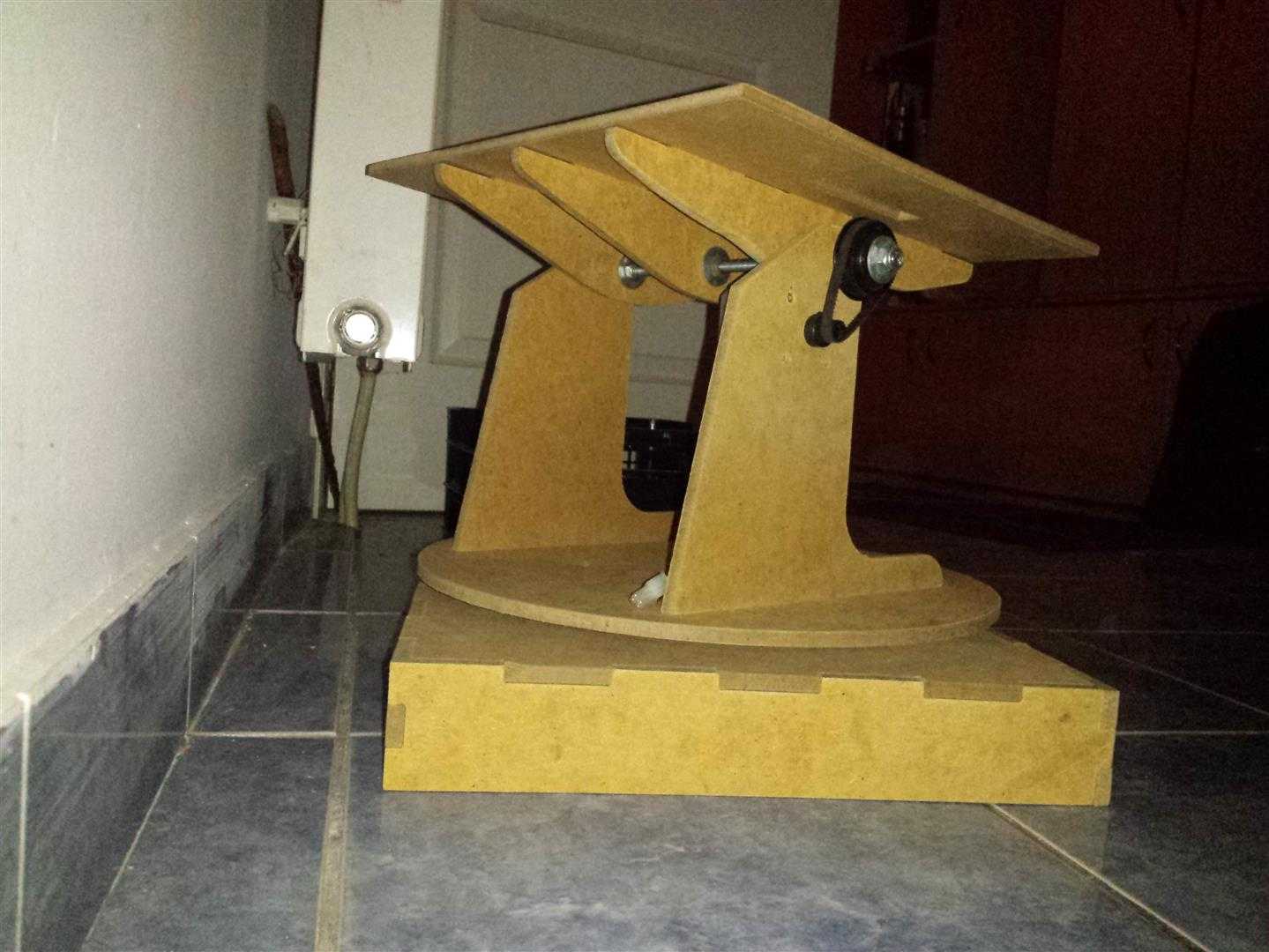

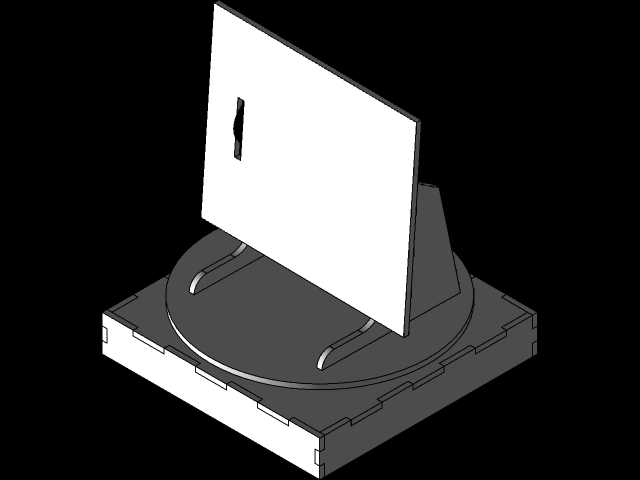

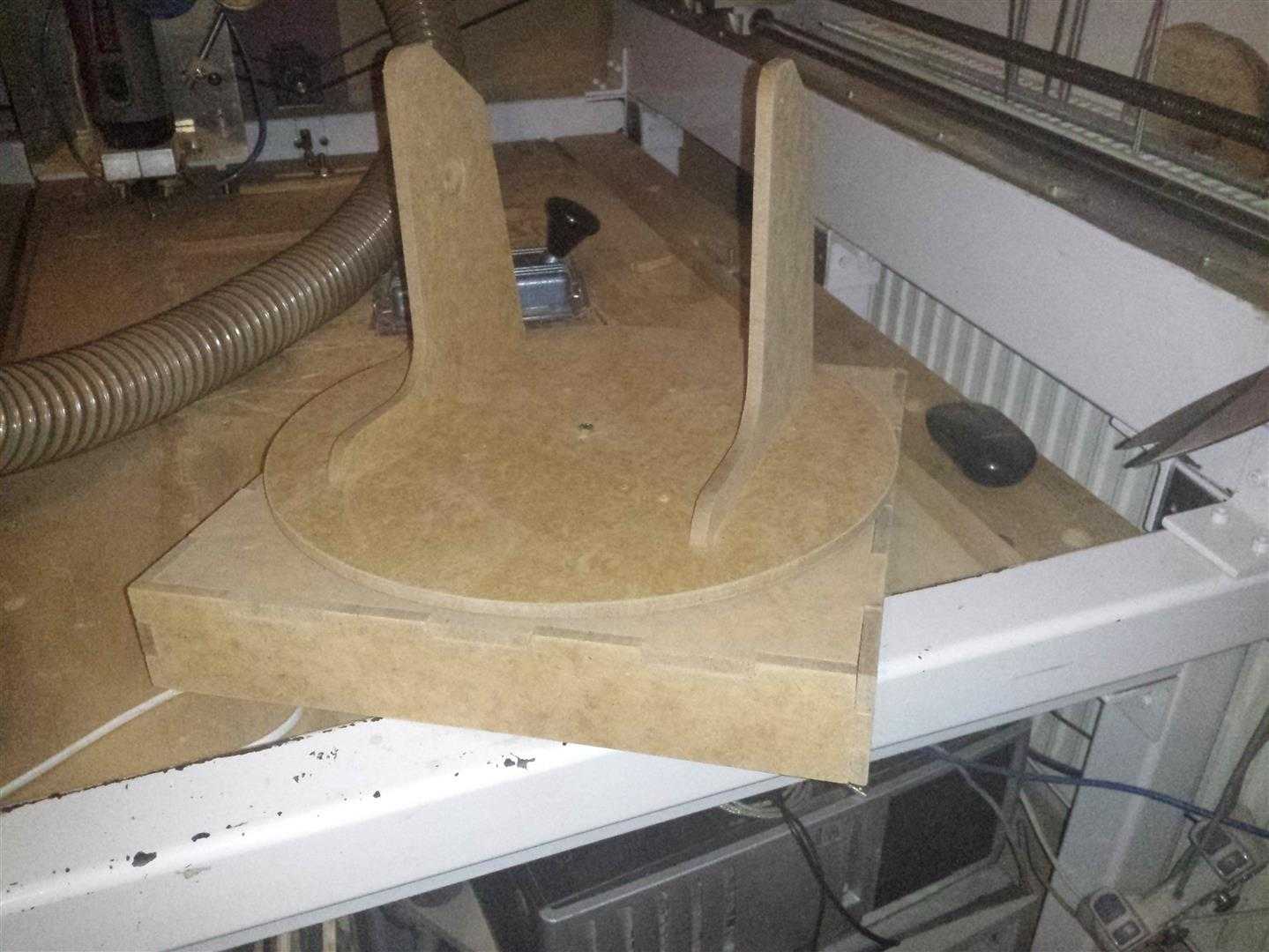

该装置主要应用于分布式离网光伏供电场景，涵盖户外野外监测设备供电、偏远地区小型户用光伏供电、户外临时作业点位光伏供电、小型离网通信基站光伏供电等场景，能够适配小功率10W级太阳能电池板的安装使用，通过实时追踪太阳方位变化，大幅提升太阳能电池板的光能接收效率，相比固定角度安装的同规格电池板，可有效提升日均发电量，降低光伏系统的配置成本，提升离网供电系统的续航稳定性。装置采用双轴独立驱动的功能设计，水平方位轴可实现360度范围的回转调节，覆盖太阳从日出到日落的全时段方位角变化，俯仰倾斜轴可实现0到90度的角度调节，适配不同季节太阳高度角的变化差异，两个轴的驱动均采用步进动力单元，可实现精准的角度步进调节，避免跟踪过程中的角度偏差，保证电池板始终保持与太阳入射光线垂直的最优受光姿态。装置整体采用分层模块化设计思路，底部为方形集成安装基座，内部预留了控制元件与驱动单元的安装空间，基座上表面设置回转支撑结构，承载上部俯仰调节架体，俯仰架体采用侧立支撑式结构，一侧设置轴系连接点位用于固定电池板安装背板，架体结构做了轻量化的镂空减重设计，在保证结构支撑强度的前提下降低整体自重，减少驱动单元的负载扭矩。从安装边界来看，底部基座为规整方形结构，可直接通过螺栓固定在水泥基础、金属支架或者硬质平面上，安装点位不需要额外做复杂的适配改造，上部电池板安装位的尺寸适配常规小功率矩形太阳能电池板，安装孔位可根据电池板实际尺寸做小幅调整，装置整体的回转半径控制在较小范围，不会占用过多的安装场地空间，俯仰调节过程中不会与周边安装结构产生运动干涉。设计过程中充分考虑户外使用的结构稳定性，架体与基座的连接部位做了加强处理，可承受常规户外风力载荷，驱动单元的传动结构做了防尘适配，可适应户外多尘、温差变化大的使用环境，装置的走线全部通过架体内部的中空通道布置，避免户外走线老化破损的问题，整体结构没有冗余的外露部件，后期维护仅需定期检查传动部位的润滑状态即可，运维难度较低。
