齿轮式输油泵爆炸视图结构设计

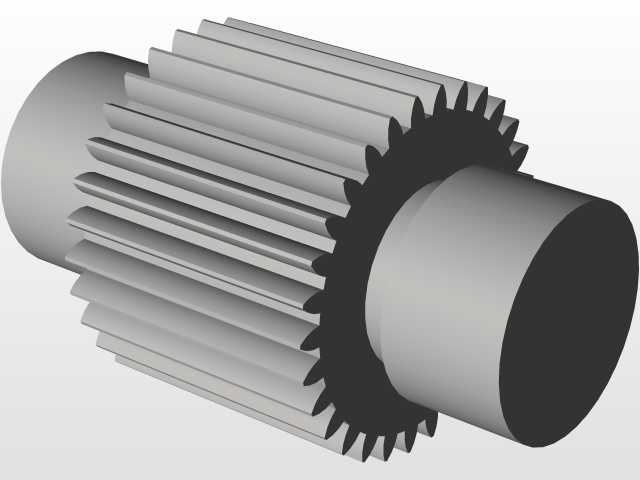

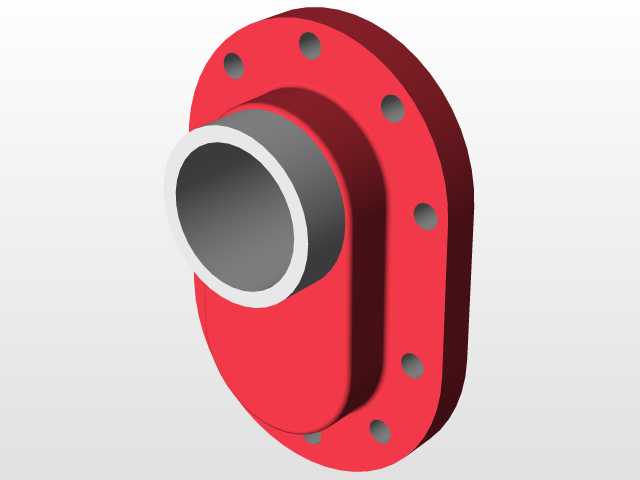

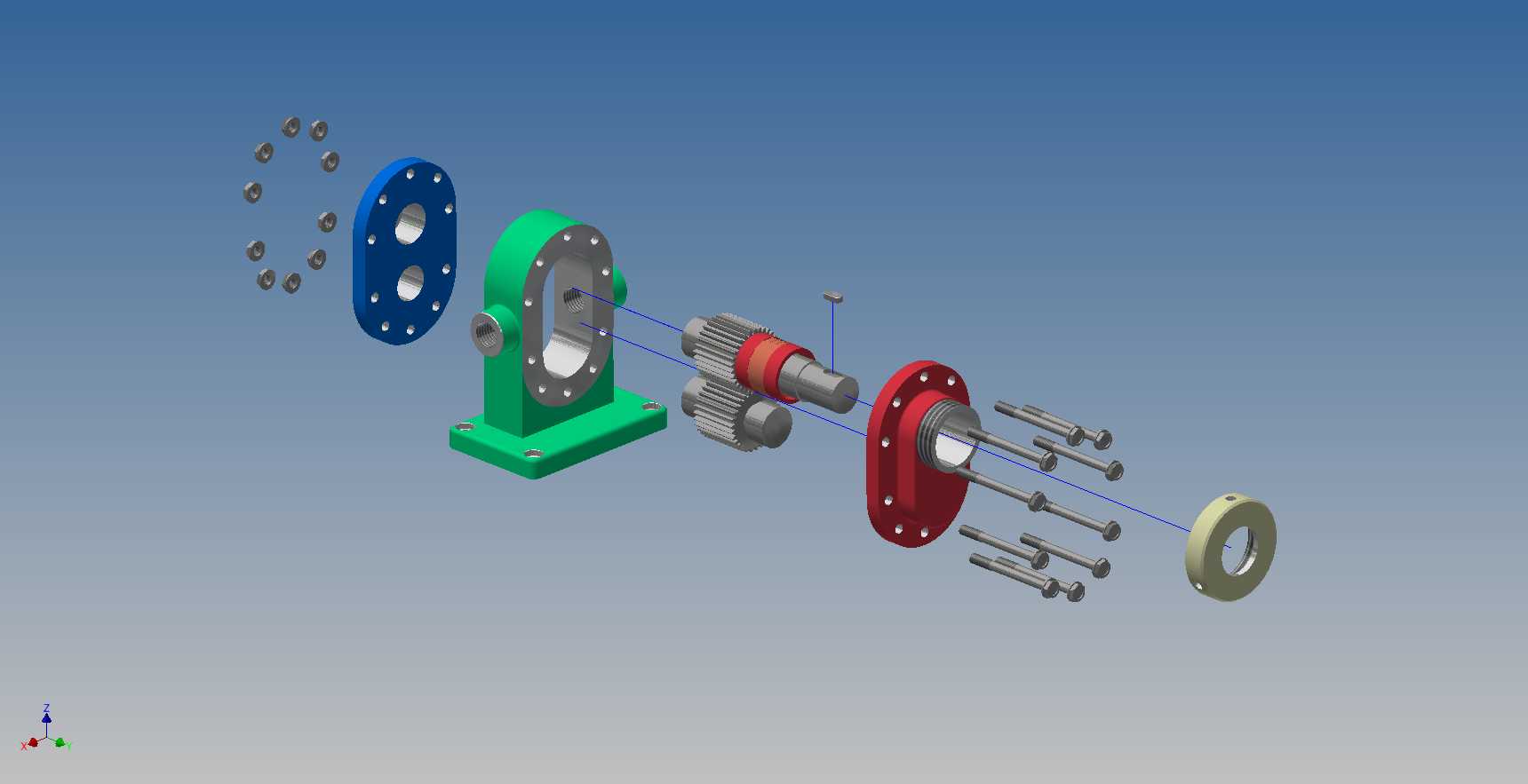

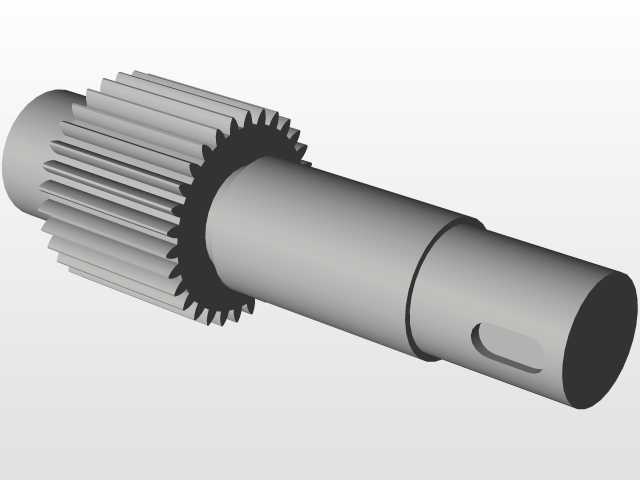

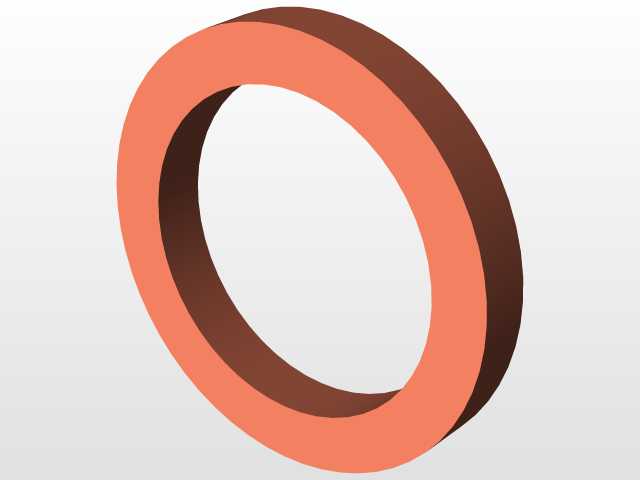

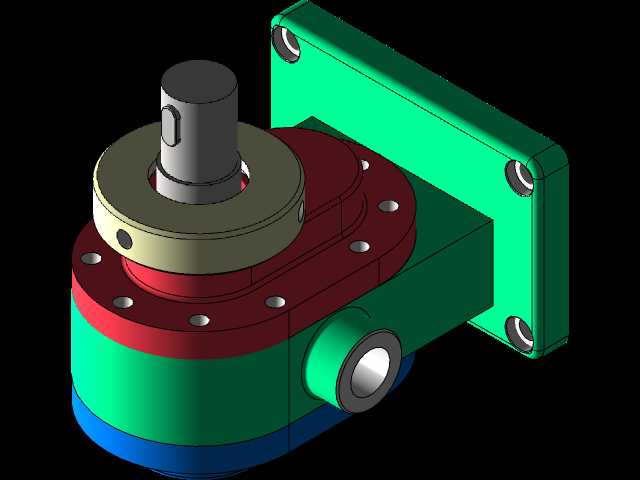

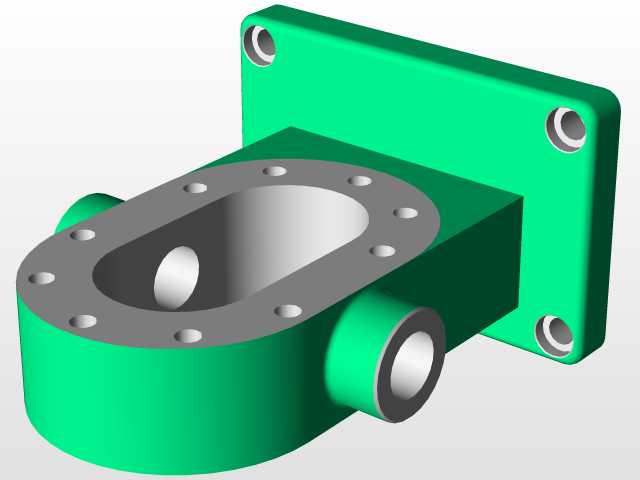

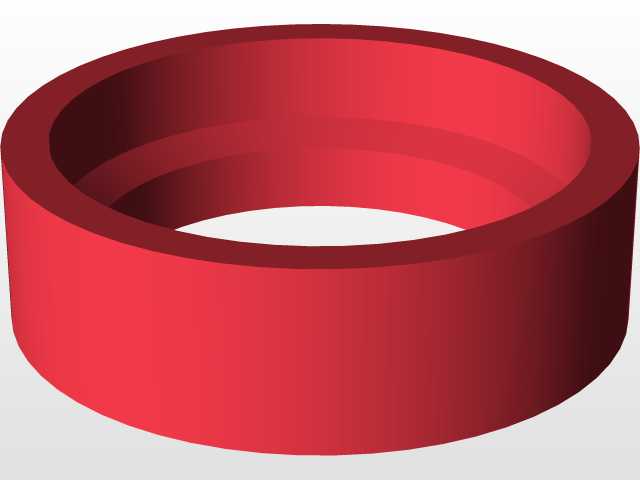

这款齿轮式输油泵的结构设计，主要面向低压流体输送场景，可适配润滑油输送、轻质燃油传输、小型液压系统动力供给等工况，在小型机床润滑回路、农用机械燃油供给、小型工业设备冷却循环系统中都能稳定发挥作用，核心功能是通过密闭容腔的容积变化实现流体的增压与定向输送，为后端管路提供稳定的流体压力与流量输出。整体结构采用分体式装配设计，从爆炸视图可以清晰看到各部件的装配逻辑：泵体基座采用带安装脚的一体式铸造型腔，作为整个泵的承载核心，既承担内部齿轮副的容腔密封作用，又通过底部四个带沉孔的安装位实现与安装基面的刚性固定，安装孔位的间距经过适配设计，可匹配多数小型动力设备的预留安装位，无需额外改制安装支架。两侧端盖采用法兰式连接结构，通过周向均布的螺栓实现与泵体的紧固定位，端盖与泵体接触面预留密封槽位，可加装密封垫片实现容腔的静密封，避免输送流体的泄漏；主动轴端穿出侧端盖的位置设计有密封组件安装位，可适配骨架油封实现动密封，杜绝轴转动过程中的流体渗漏。内部核心传动采用一对相互啮合的外齿轮结构，主动齿轮通过轴伸端连接外部动力源，从动齿轮通过定位轴支撑在泵体腔内，齿轮啮合过程中，吸油侧轮齿脱开形成负压将流体吸入泵腔，随着齿轮转动将流体沿腔壁推送至压油侧，轮齿啮合时挤压流体形成压力输出，整个输送过程脉动小、运行平稳，对输送介质的粘度适配范围较宽。传动端设计有独立的轴承支撑位，可加装滚针轴承降低轴转动的摩擦阻力，提升泵的连续运行寿命；进出油口采用内螺纹接口设计，可直接对接标准规格的流体管路，无需额外配置转换接头。整体外形紧凑，安装边界规整，没有突出的异形结构，在设备内部布置时可有效节省安装空间，各部件均采用模块化拆分设计，日常维护时只需拆解对应端盖即可完成齿轮磨损检查、密封件更换等操作，无需将整个泵从设备上完全拆除，大幅降低后期运维的难度与成本。
