熔铝保温用燃气加热铝炉结构设计

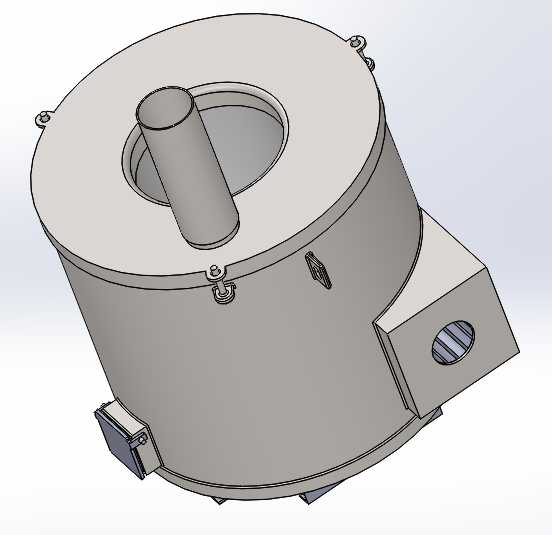

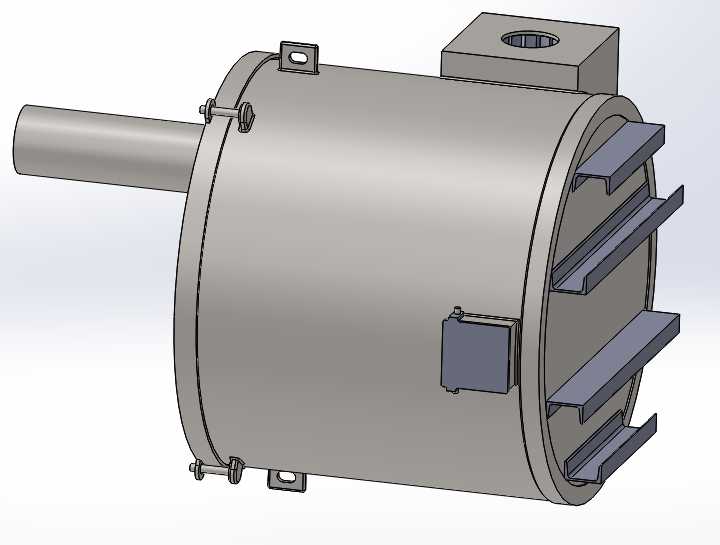

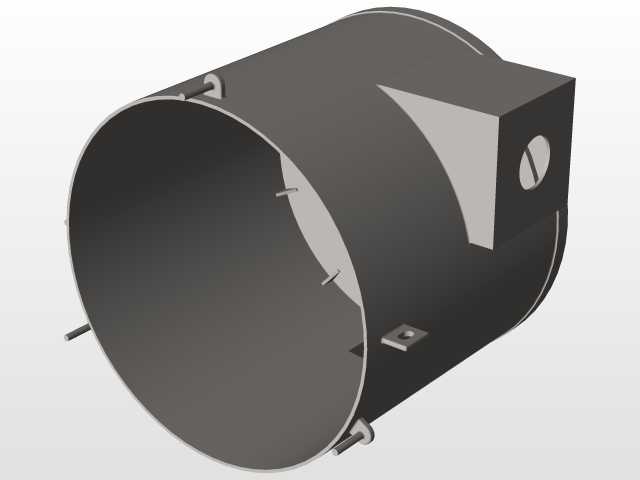

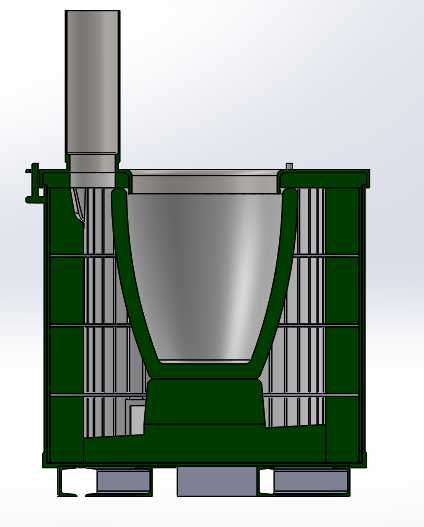

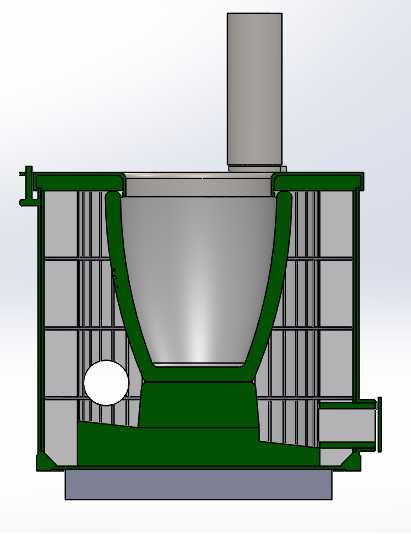

该设备主要应用于有色金属热加工、铝合金铸造、铝型材挤压、废铝回收再生等生产场景，核心用途是熔化固体铝料并将铝液温度稳定维持在工艺要求区间，为后续压铸、浇铸、连铸连轧等工序提供温度均匀、成分稳定的熔融铝液，是铝加工产线中衔接熔化工序与成型工序的关键热工设备。设备采用卧式圆筒形主体结构设计，这种结构的优势在于炉内温度场分布更均匀，圆筒形壳体的承压与抗热变形能力更强，相比方形炉体能减少局部热应力集中，延长炉衬使用寿命。主体筒体一端伸出的长管状结构为燃烧器安装接口，用于对接燃气燃烧组件，燃气在筒体内燃烧产生的热量通过辐射与对流方式传递给炉内的铝料或铝液，筒体侧面设置的方形接口为烟气出口，可对接余热回收装置或排烟管路，实现烟气有序排出，同时可搭配余热回收组件预热助燃空气，提升热利用效率。筒体端部排布的多组平行散热翅片，用于强化炉体端部的散热效果，避免端部密封组件、连接结构长期处于超温状态，降低密封件老化失效的风险。筒体侧面设置的方形接线盒，用于集成温度传感器、点火电极、火焰检测元件的线路，方便现场布线与检修，避免高温线路直接裸露在炉体周边。筒体周向布置的带螺栓紧固的卡箍结构，用于固定炉体内衬与外壳的连接，同时可在炉衬出现局部损耗时，拆卸卡箍进行局部维护，无需整体拆解炉体。筒体上设置的多个带孔安装吊耳，既满足设备吊装转运的需求，也可通过螺栓将设备固定在安装支架上，适配不同产线的安装高度与布局要求。设计过程中充分考虑了安装边界的适配性，主体圆筒的外径、轴向长度、各接口的伸出长度与方位均做了标准化适配，可直接对接常见规格的燃气燃烧器、排烟管路与温度检测元件，安装时只需预留出燃烧器安装操作空间、端部散热空间与侧面接线检修空间即可，无需对现有产线的布局做大规模改动。设备的保温层嵌装在外壳与内衬之间，可有效减少炉体表面的散热损失，降低车间环境热负荷，同时避免炉体表面温度过高带来的操作安全隐患。
