集成式工业流体输送管道橇装结构

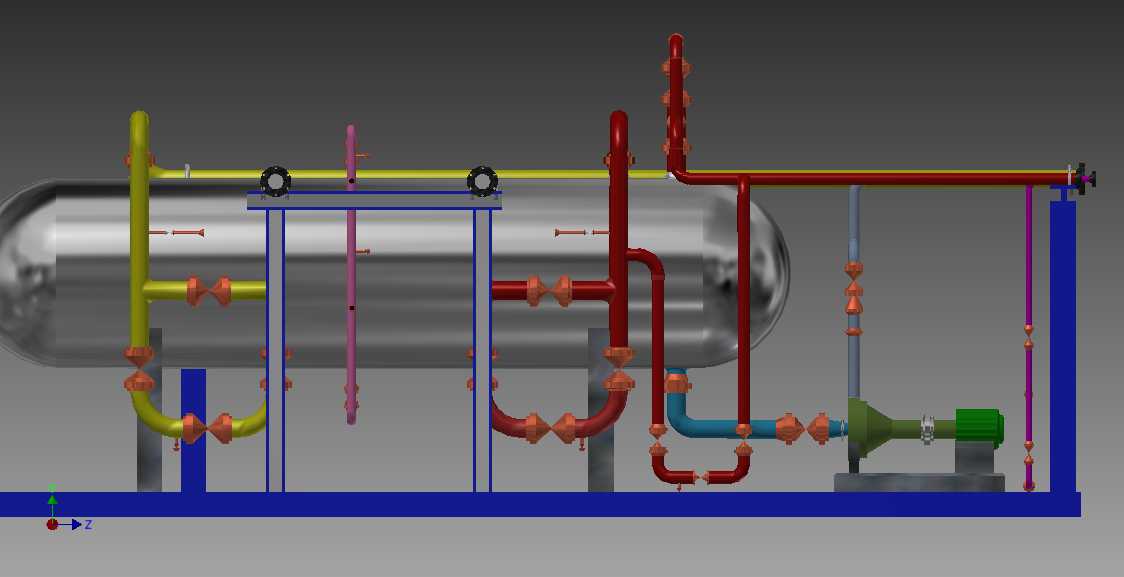

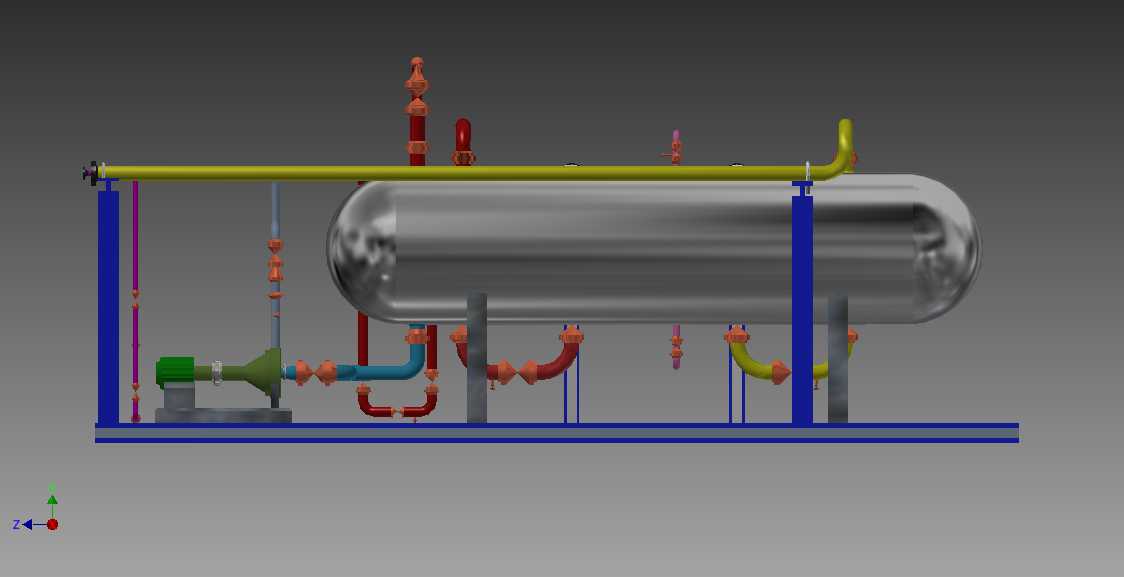

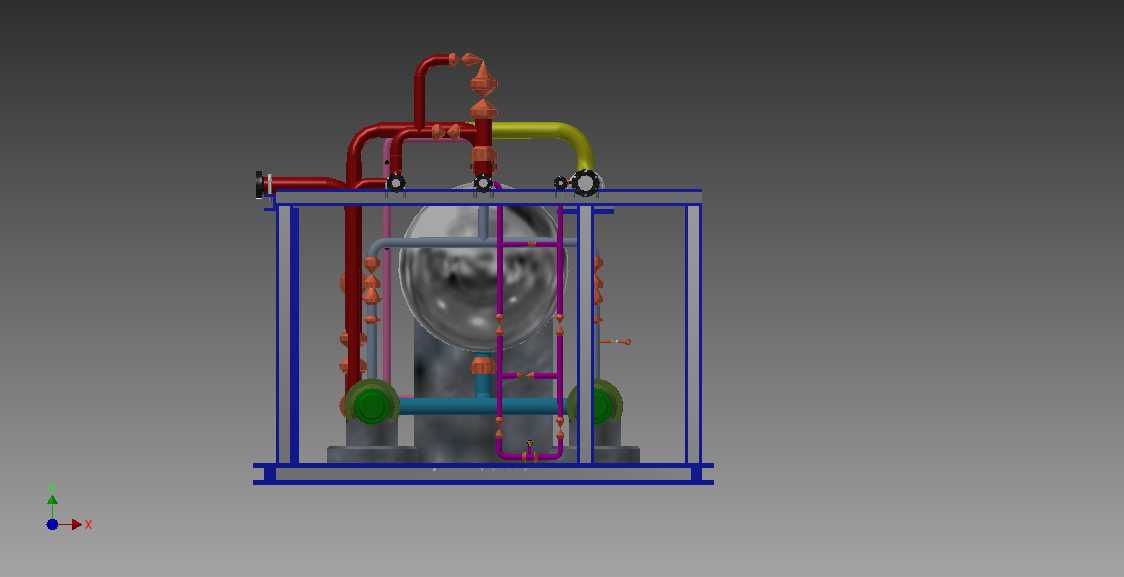

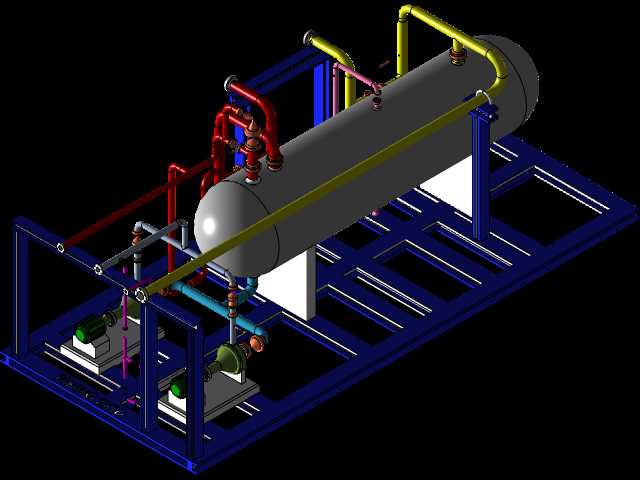

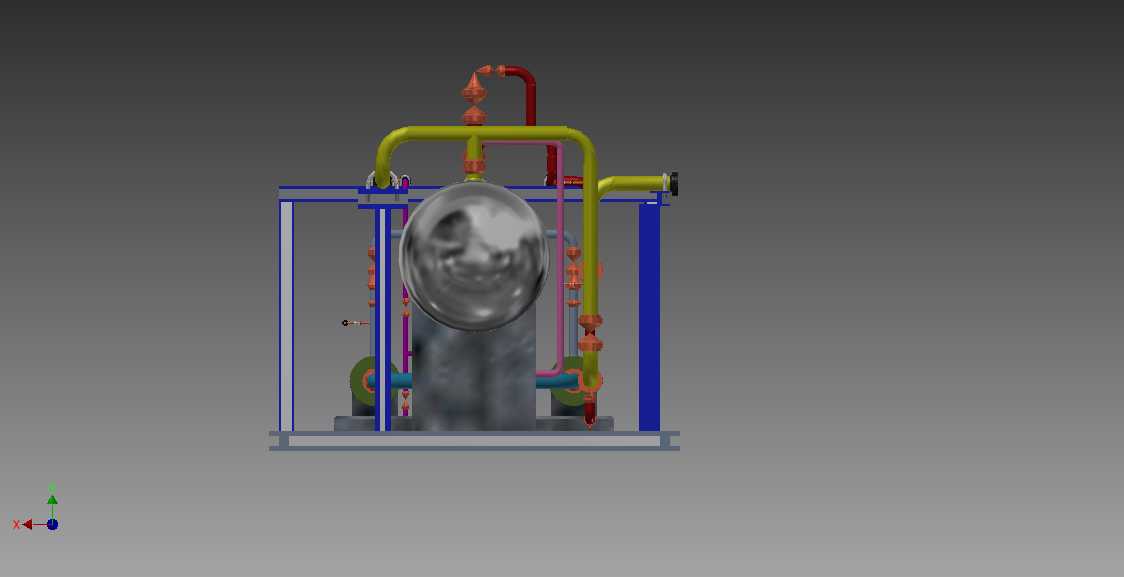

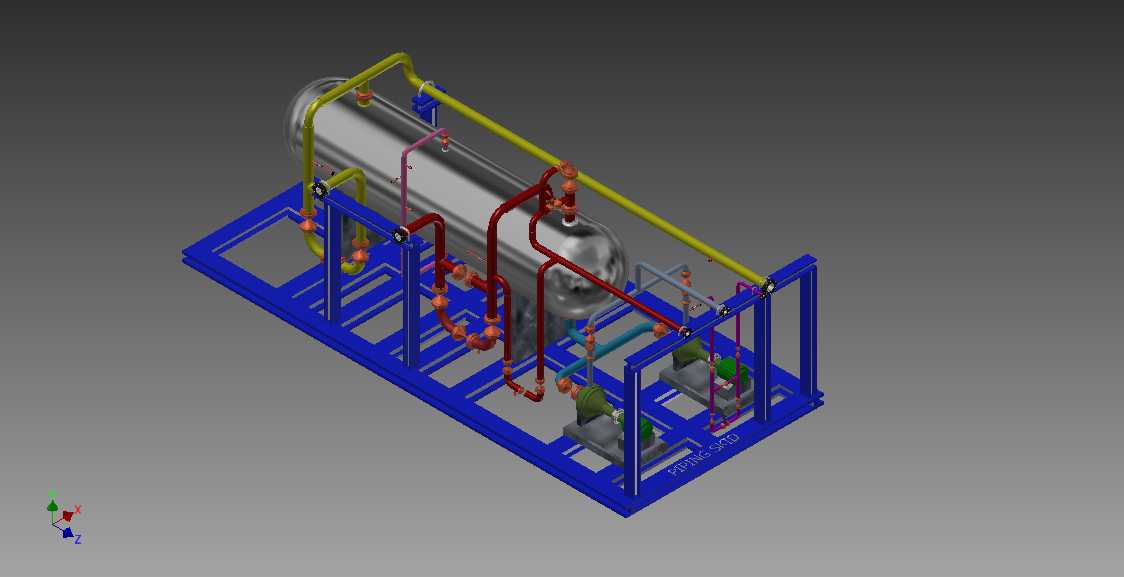

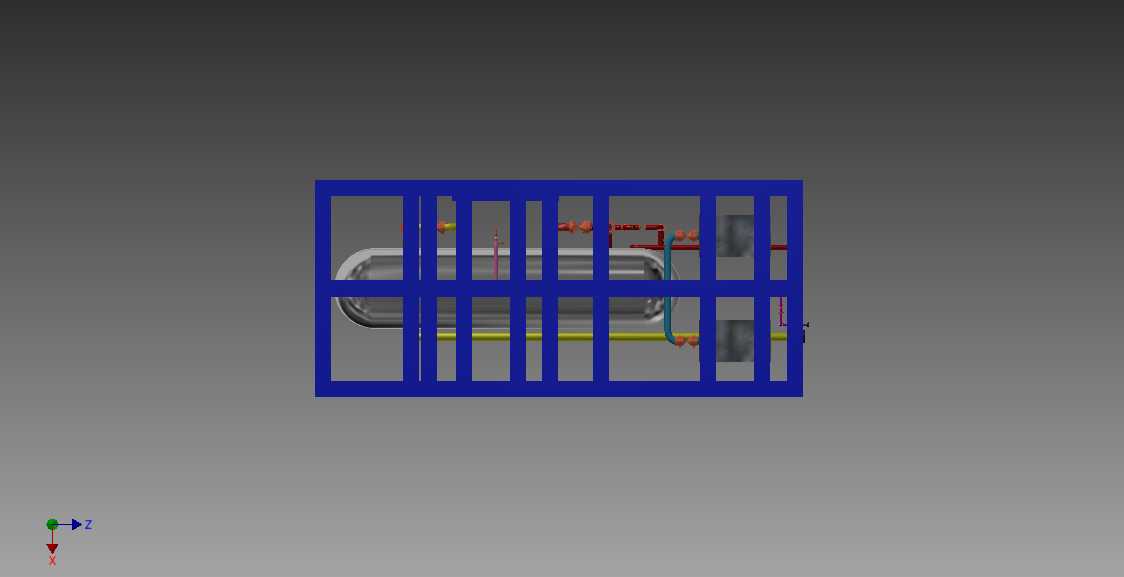

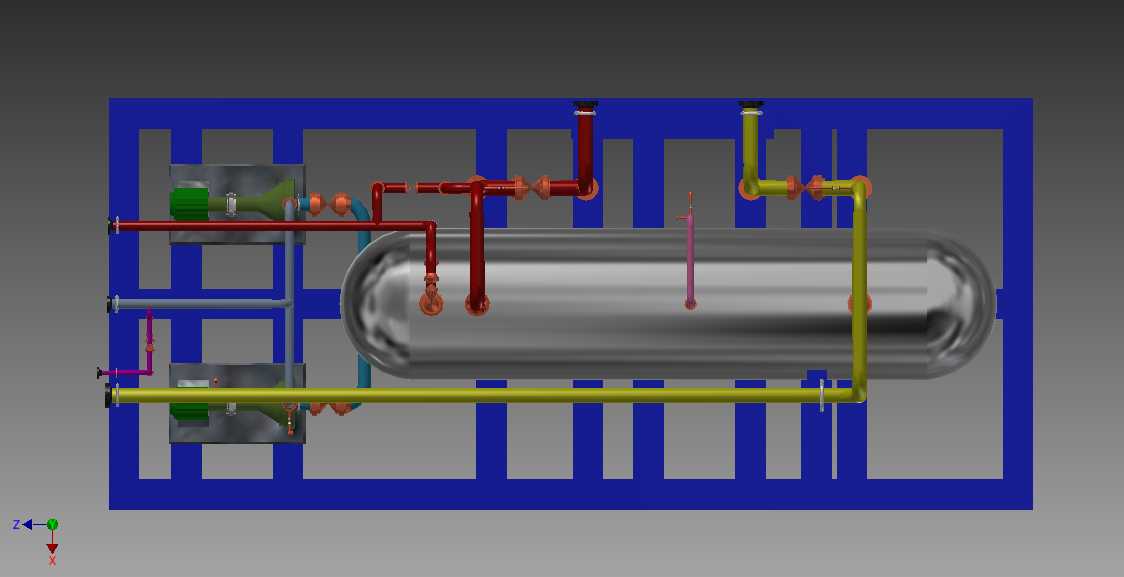

该集成式管道橇装结构主要面向油气集输、化工流体中转、厂区公用工程流体分配等工业场景，可直接作为模块化流体处理单元完成现场快速部署，替代传统现场散件拼接的管路安装模式，大幅缩短现场施工周期，降低现场管路焊接、装配的作业误差风险。设备核心用途是完成特定工艺段内的流体介质输送、流向切换与压力调控，可适配液态、气态等多种工业介质的输送需求，橇体上集成的卧式承压罐体可承担临时介质缓冲、气液分离的辅助功能，配套的两组泵体为流体输送提供稳定动力输出，不同管径的彩色管路分别对应不同压力等级、不同介质类型的输送路径，管路上配置的多组阀门可完成管路通断、流量调节、流向切换的操作，满足工艺运行中的多工况调节需求。在设计思路上，该结构采用一体化橇座承载的模块化设计逻辑，将所有管路、泵阀、罐体部件全部集成在统一的蓝色型钢焊接框架底座上，底座预留标准吊装点位与地脚安装孔，无需现场额外制作复杂安装基础，到场后仅需对接进出管路接口与动力线路即可投入使用；管路布局采用分层排布设计，大口径主输送管路沿橇体上层框架铺设，小口径控制管路、辅助管路沿下层支架排布，既预留了充足的阀门操作空间与后期检修空间，也避免了不同管路之间的干涉问题，泵组安装位置设置了独立的减震固定结构，降低运行过程中的振动传递，减少管路连接处的应力疲劳风险。从安装边界来看，整体橇体采用矩形框架布局，长宽尺寸适配标准工业集装箱运输要求，可满足公路货运、厂区叉车转运的尺寸限制，整体高度控制在常规工业厂房操作层高度范围内，无需额外加高安装空间；橇体上所有外接接口均设置在橇体边缘的统一接驳区域，进出管路、动力接线、控制信号接口位置集中，方便现场快速对接，底座框架的型钢选型兼顾承载强度与整体重量控制，在满足满负荷运行承重要求的前提下，尽可能降低整体橇重，方便吊装转运作业。
