带电子脉冲阀16英寸集管压力容器结构

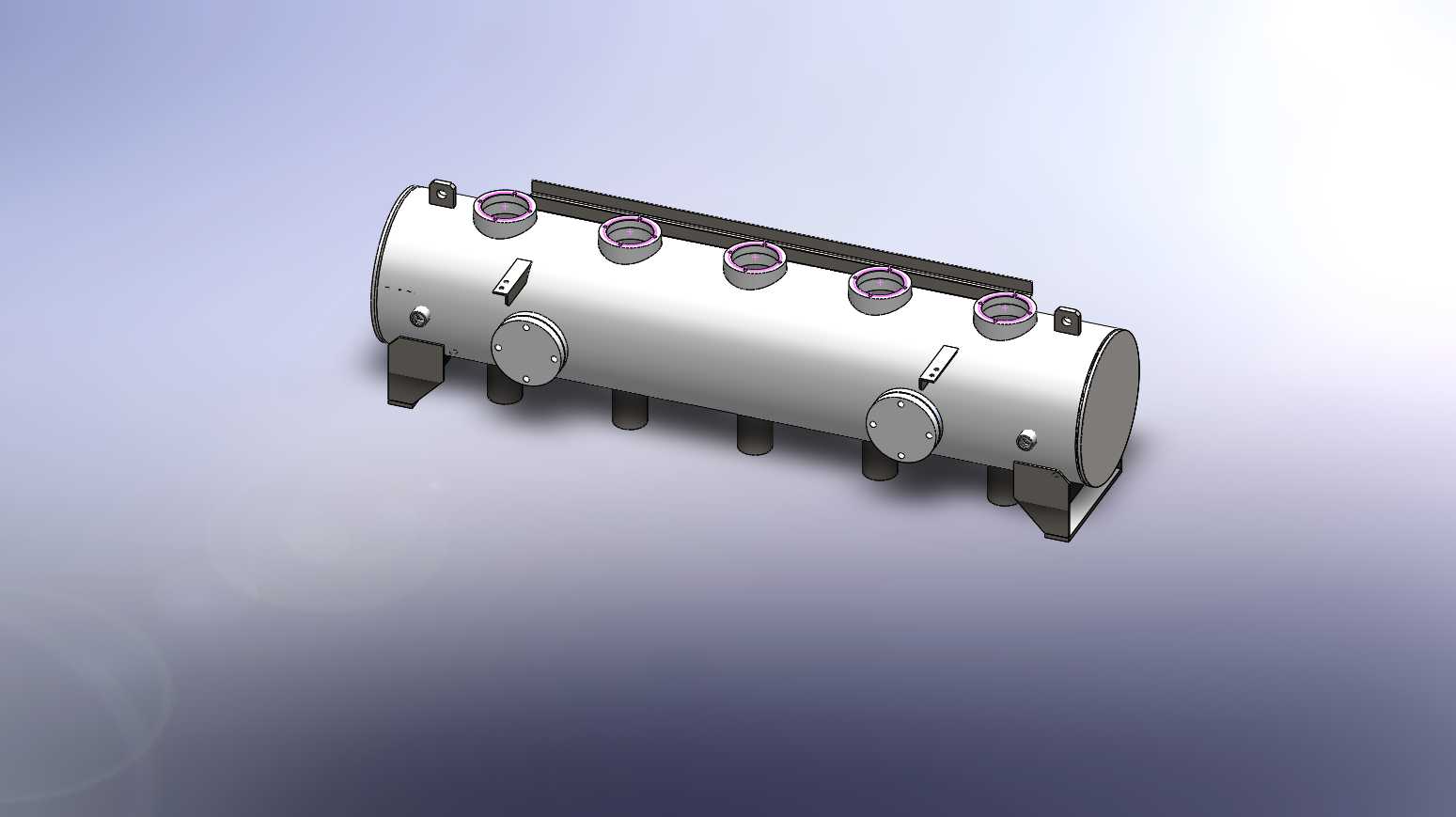

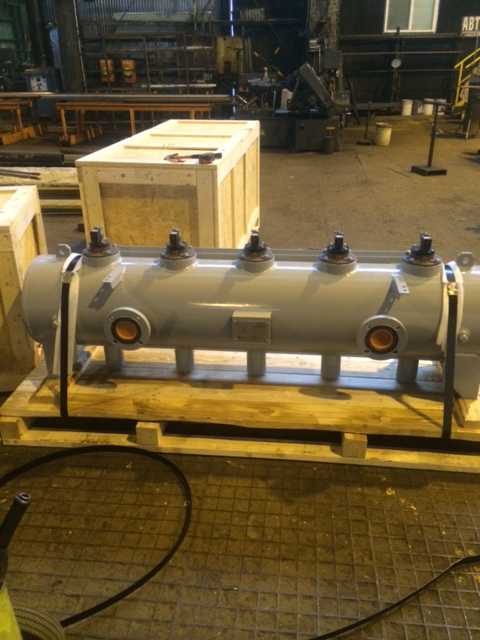

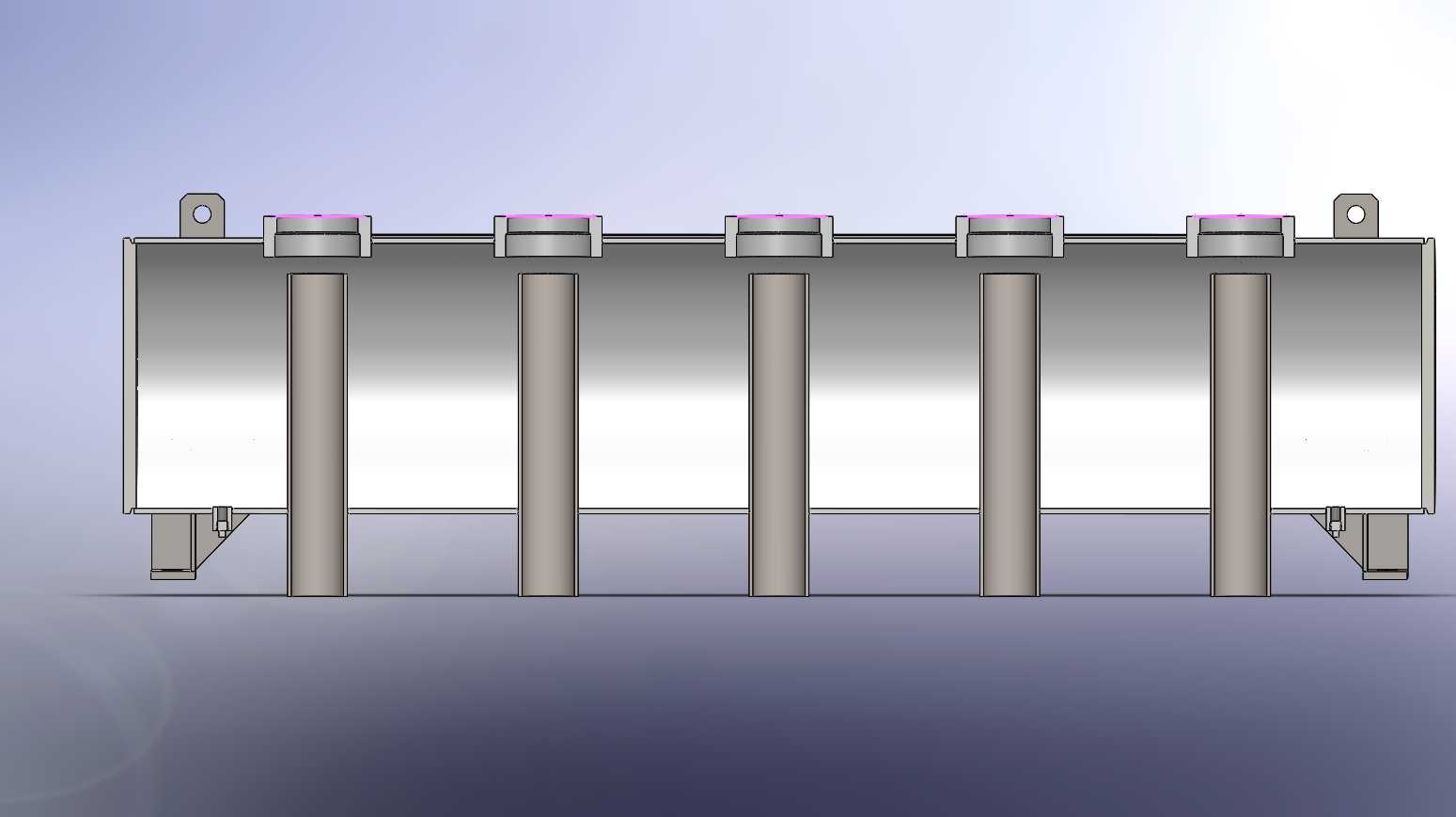

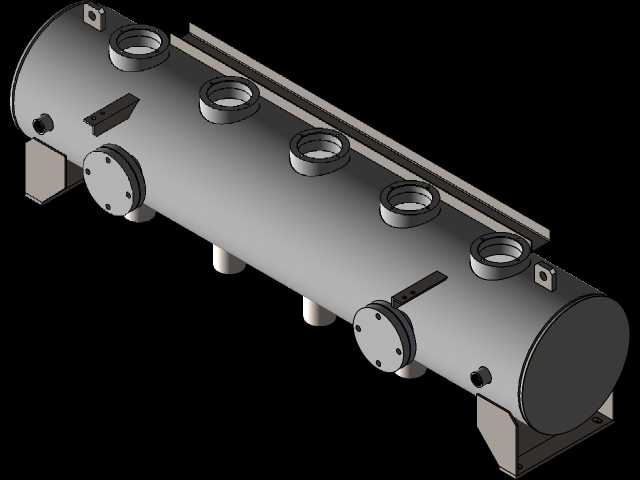

该款集管压力容器主要应用于工业气体分配、流体介质缓冲稳压类生产场景，常见于制氧机组输配工段、车间集中供气系统、多工位气动设备气源统筹环节，也可适配除尘系统脉冲喷吹支路的介质稳压需求，作为管路系统中的核心承压分配部件，承担着介质暂存、压力均衡、多路分流的核心作用，能够有效降低上游气源压力波动对下游用气终端的干扰，保障各支路输出压力稳定在工艺允许区间内。设备主体采用卧式圆柱形筒体结构，筒体两端采用标准椭圆形封头焊接密封，整体承压结构经过力学排布优化，筒身沿轴向均匀布置五个顶部接口，接口处配置带密封结构的连接座，可直接对接电子脉冲阀或对应管路，实现多路介质的独立通断控制；筒体侧面设置两个大口径检修手孔，手孔采用快开式压盖结构，无需拆卸整体管路即可完成内部清理、密封件更换等日常维护操作，手孔旁侧预留的小型接口可适配压力检测仪表、安全阀等安全附件，实时监控容器内部压力状态，超压时可自动泄放保障运行安全。筒体底部沿轴向均匀布置四个支撑脚座，脚座采用带加强筋的折弯焊接结构，安装时可通过脚座上的预留螺栓孔与基础钢架或地面预埋件刚性连接，安装边界需预留筒体两侧手孔的操作空间，顶部接口上方需预留阀门安装及接线的操作高度，筒体轴向两端需预留管路对接的安装余量，避免与周边设备产生干涉。设计过程中优先考虑承压结构的应力分布合理性，筒体壁厚根据额定工作压力计算取值，所有焊接接口处均做圆角过渡处理降低应力集中风险，接口位置排布兼顾管路走向的便捷性与内部介质的流动均匀性，避免内部出现介质滞留死角；底部支撑位置经过重心校核，保障满负荷状态下设备的放置稳定性，整体结构紧凑，接口排布规整，可直接集成到现有工业管路系统中，无需额外做结构适配调整，能够有效缩减现场安装的施工周期。
