复古立式锅炉联动蒸汽机结构设计

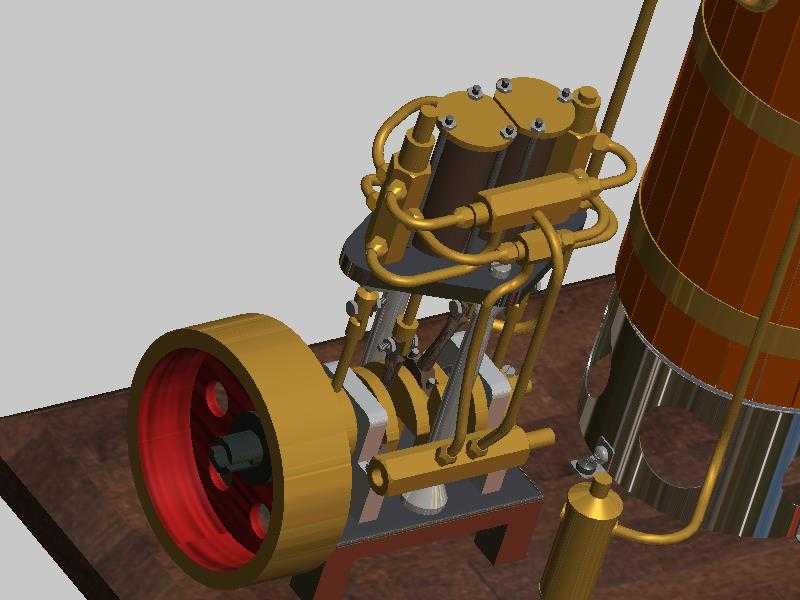

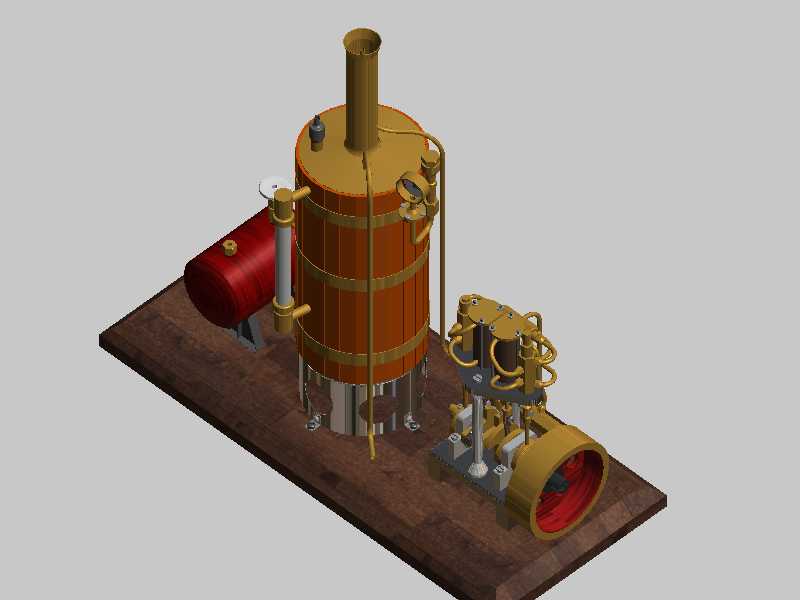

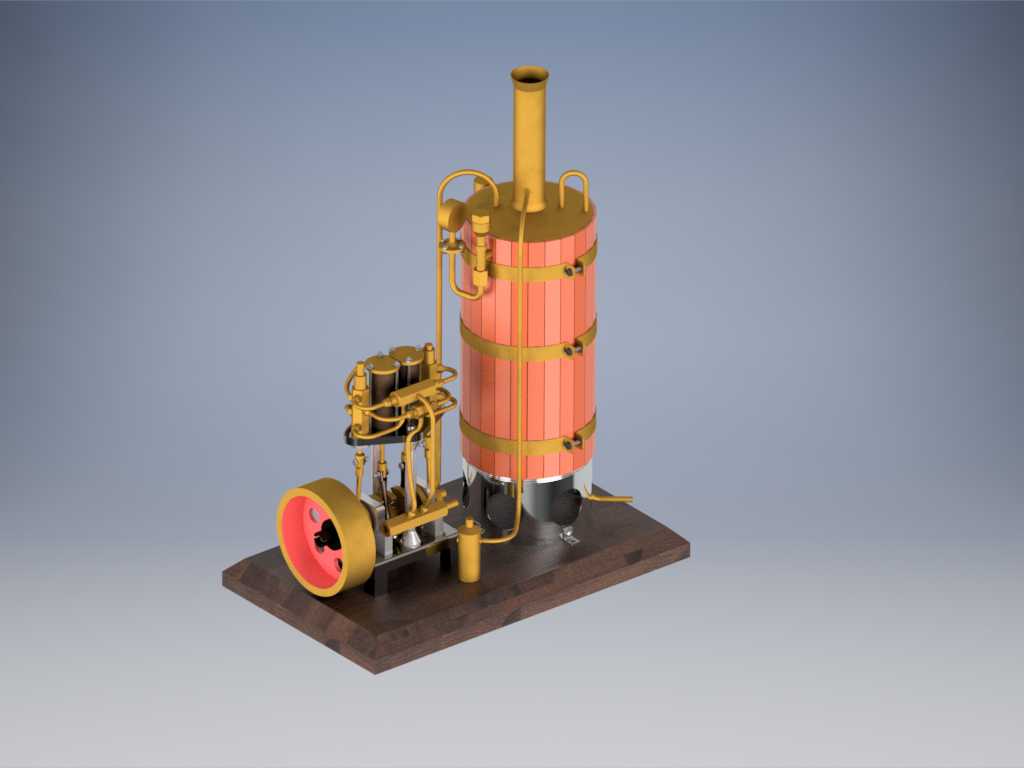

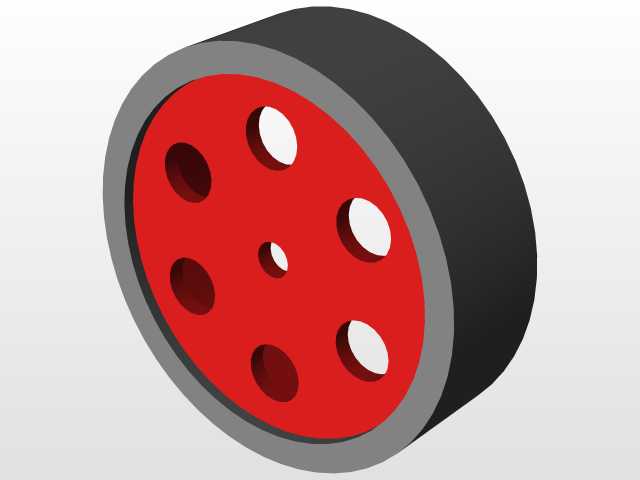

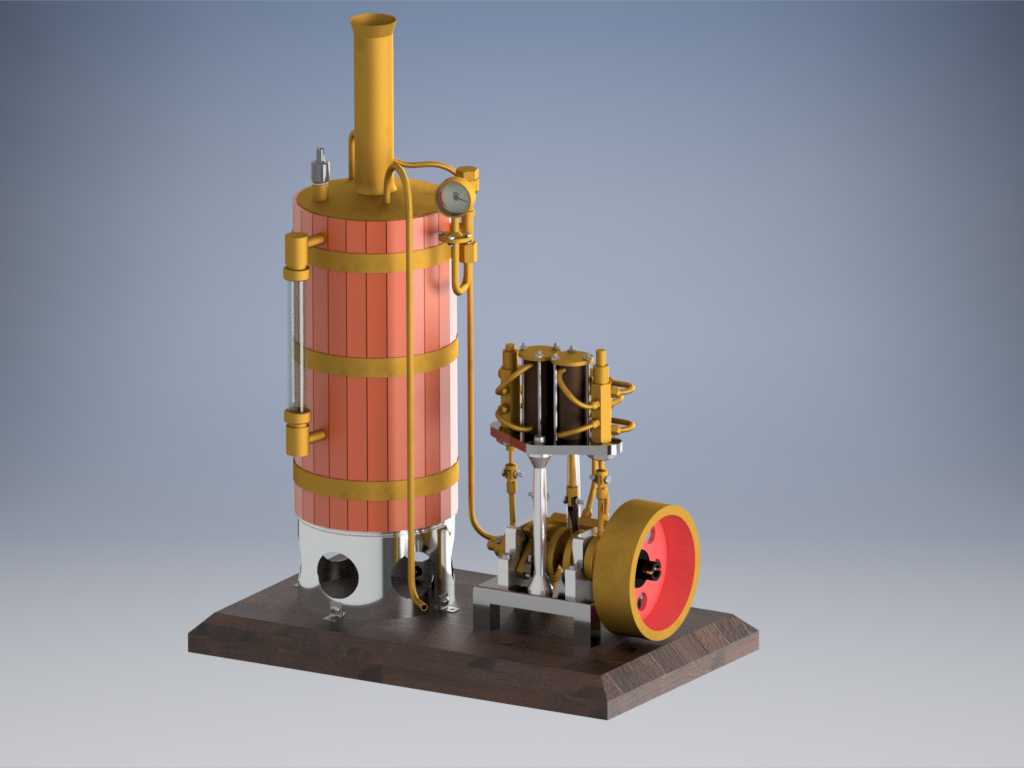

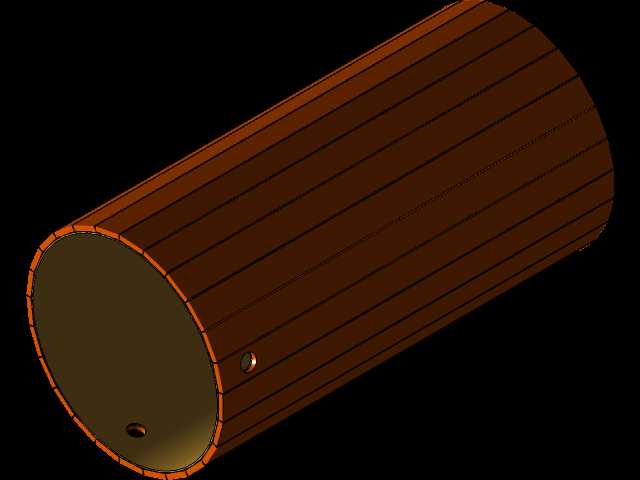

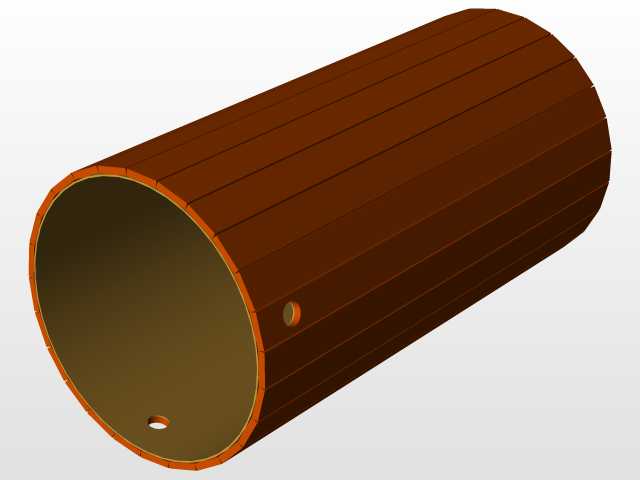

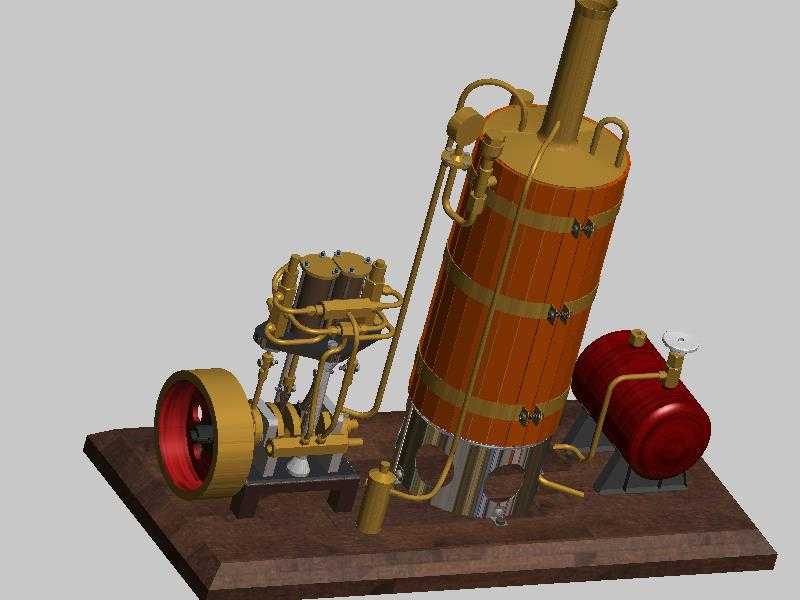

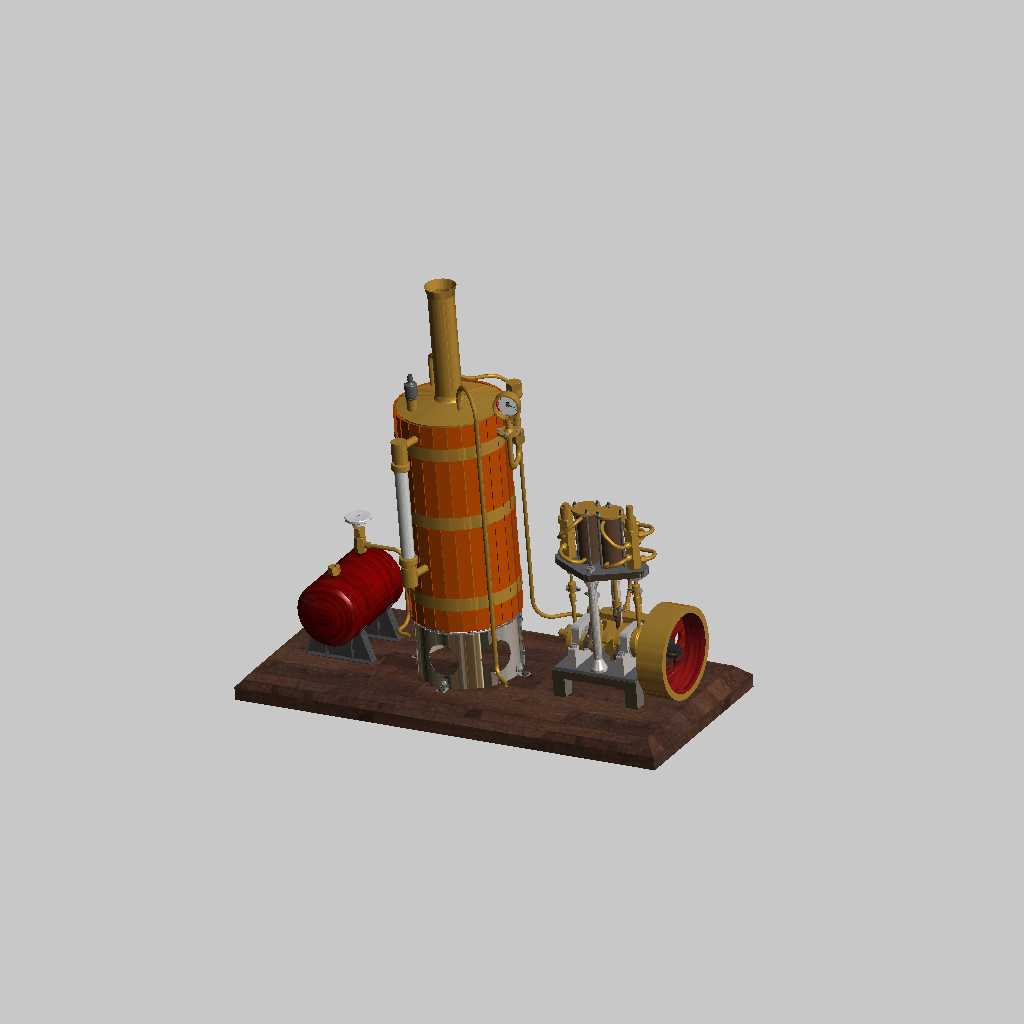

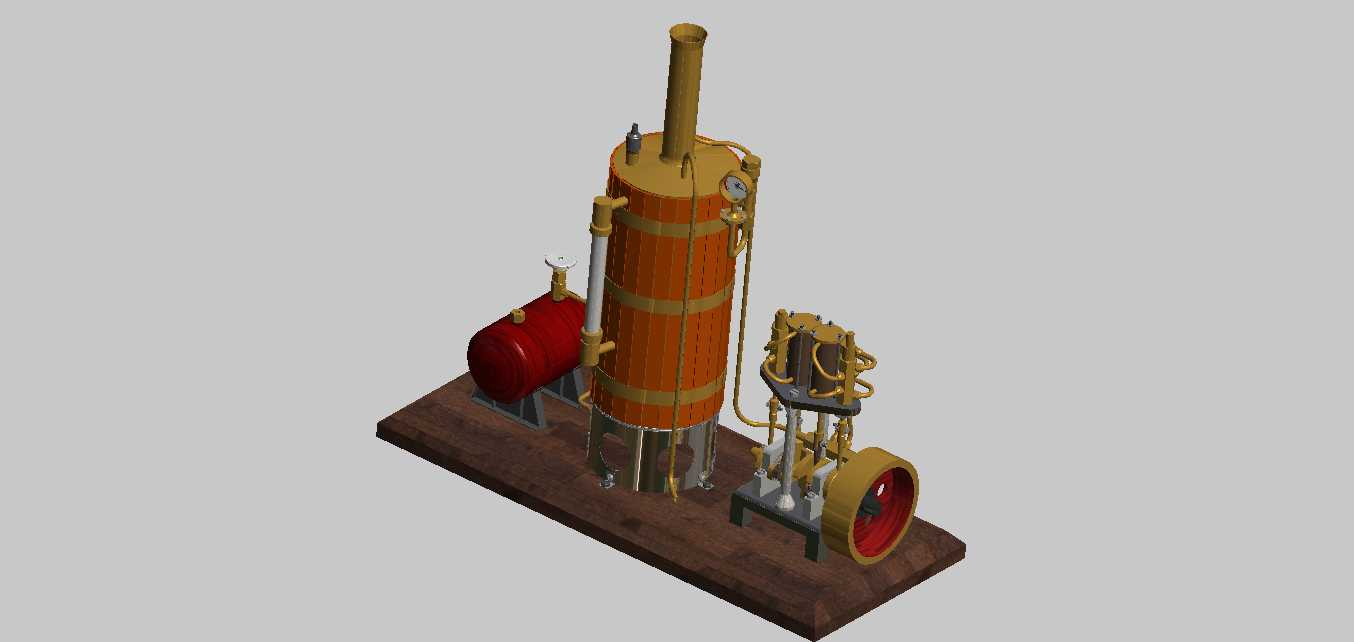

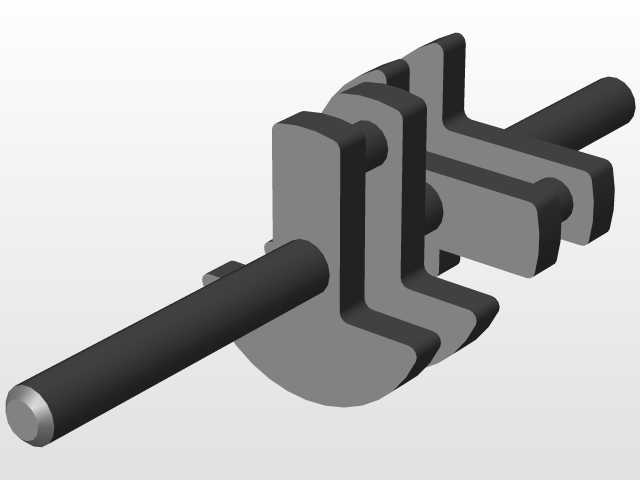

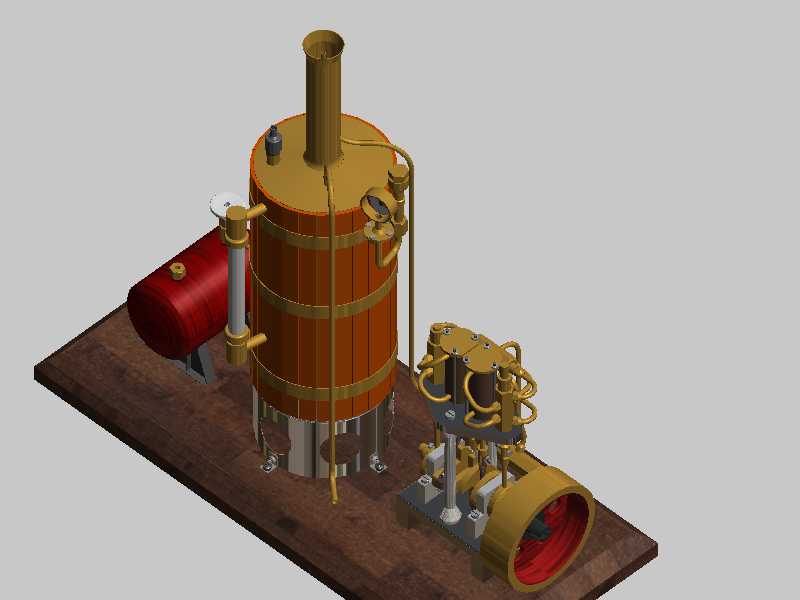

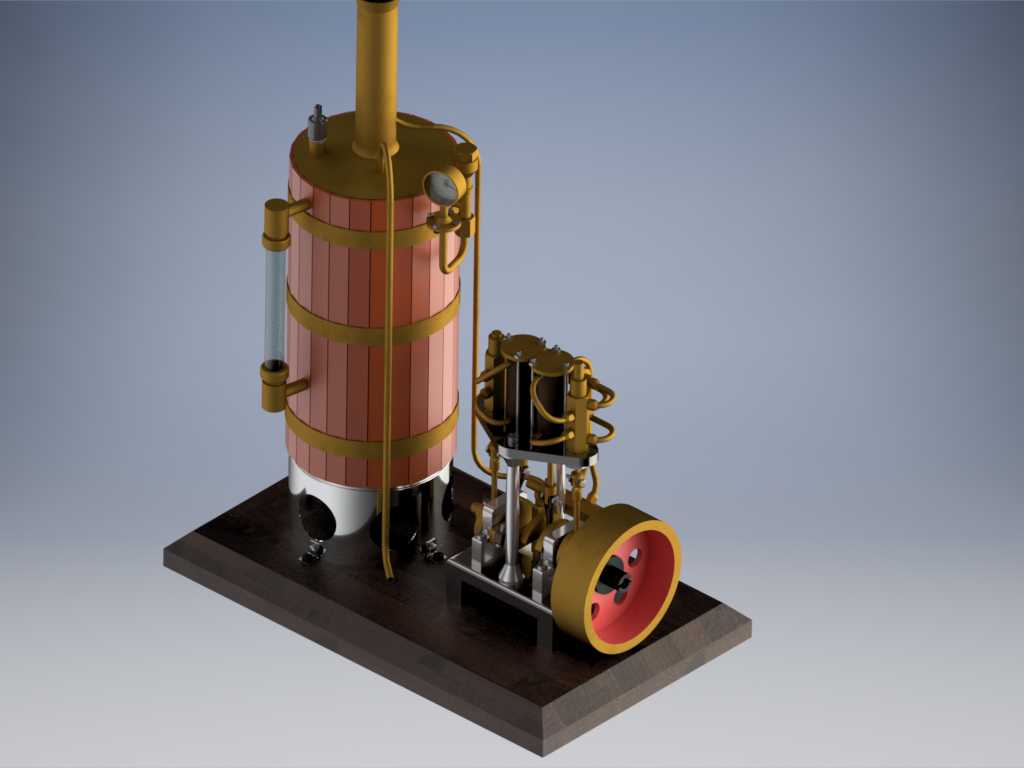

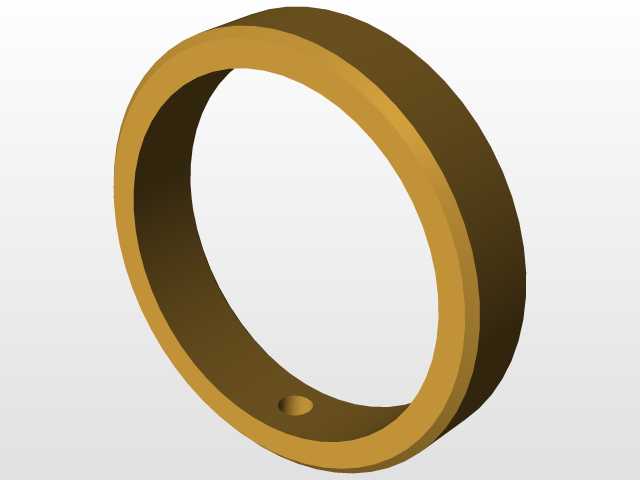

该蒸汽机模型还原了经典立式锅炉与往复式蒸汽机组联动的完整动力结构，可广泛应用于工业科普教具制作、复古动力装置复原研究、机械原理教学演示等场景，能够直观展现早期蒸汽动力的能量转换逻辑与机械传动路径，帮助从业者与学习者理解热能向机械能转化的完整过程。整套装置分为立式蒸汽发生单元与动力输出单元两大模块，立式锅炉部分采用立式筒状结构，外部设置多道环形箍件强化筒体结构强度，侧面布置液位观测管、蒸汽输送管路、安全泄压组件，可直观展示蒸汽发生过程中的压力管控、液位监测的结构设计逻辑，锅炉底部设置燃烧腔体结构，还原真实燃煤加热的空间布局，配套的管路走向完全遵循实际蒸汽输送的流道设计，减少蒸汽传输过程中的压力损耗。动力单元采用立式往复气缸结构，配套滑阀配气机构实现蒸汽的有序进排，带动曲柄连杆结构将活塞的往复直线运动转化为飞轮的旋转运动，飞轮采用大直径轮缘结构，依靠自身转动惯量保障动力输出的平稳性，抵消曲柄连杆机构运动过程中的死点冲击。整套设备采用一体式底座安装设计，所有组件均固定在厚重的平板基座上，安装边界清晰，锅炉与动力机组的间距经过合理排布，既预留了管路连接的操作空间，也避免了结构过于松散导致的整机稳定性下降，基座的承重设计可覆盖锅炉满水状态与动力单元运行振动的载荷需求。设计过程中充分还原了早期工业蒸汽机的结构特征，所有传动部件的配合关系都符合机械设计的运动学要求，管路连接位置、部件固定方式都参考了真实蒸汽机的装配逻辑，既保留了复古机械的外观质感，也保障了结构运动逻辑的合理性，可用于机械原理课程的具象化演示，也可作为复古工业风格的装置展示载体，清晰展现第一次工业革命时期核心动力设备的结构巧思与工程设计逻辑。
