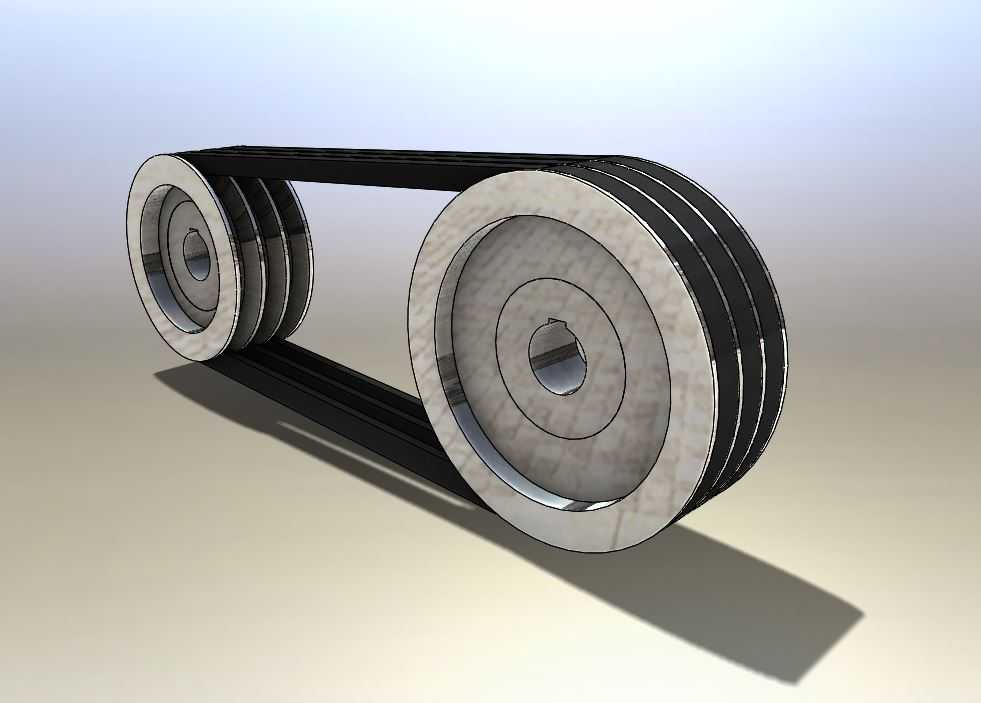

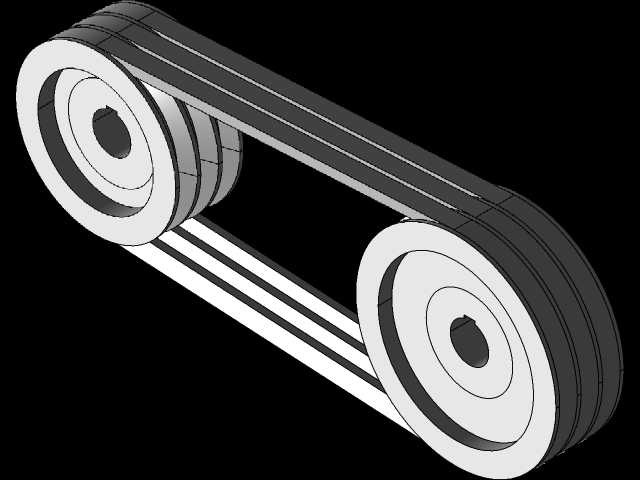

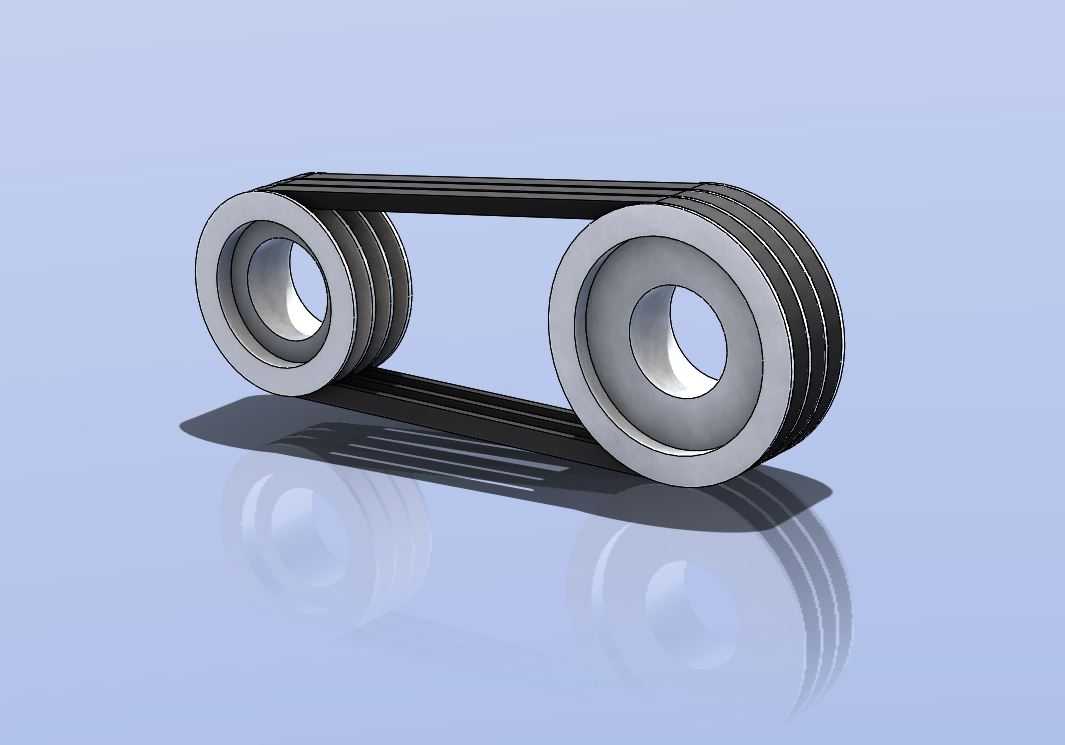

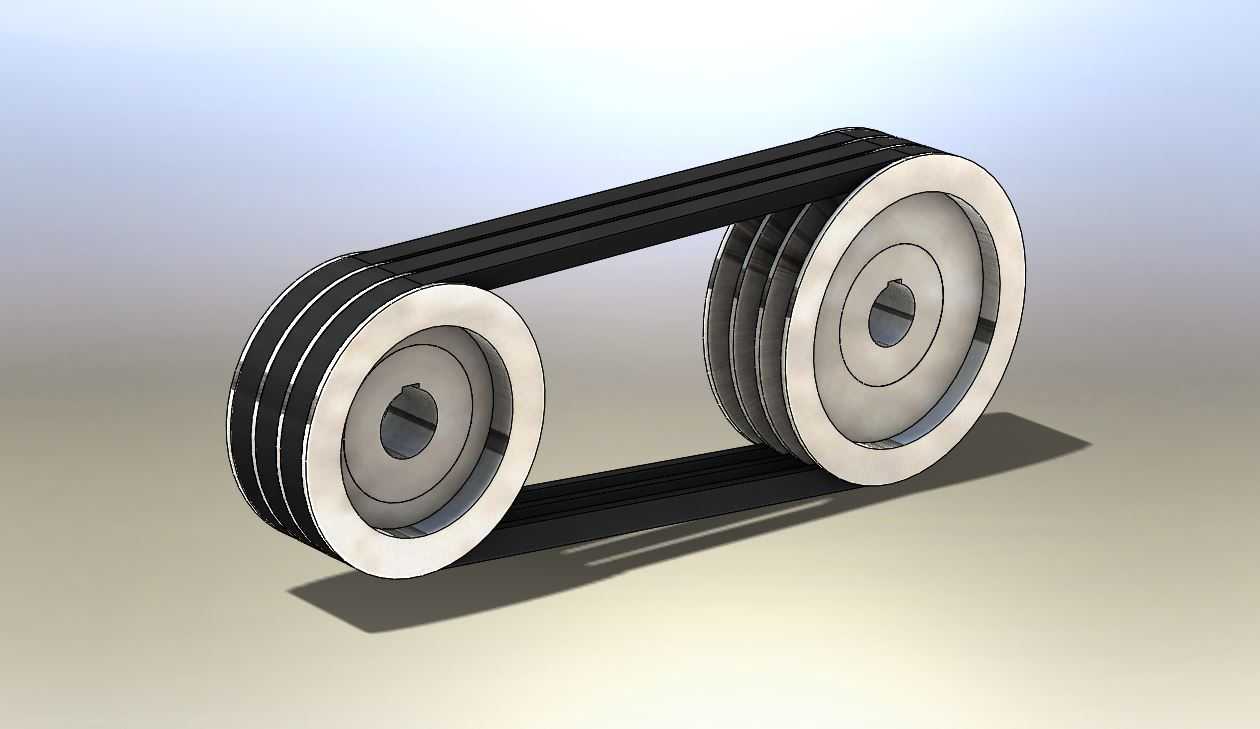

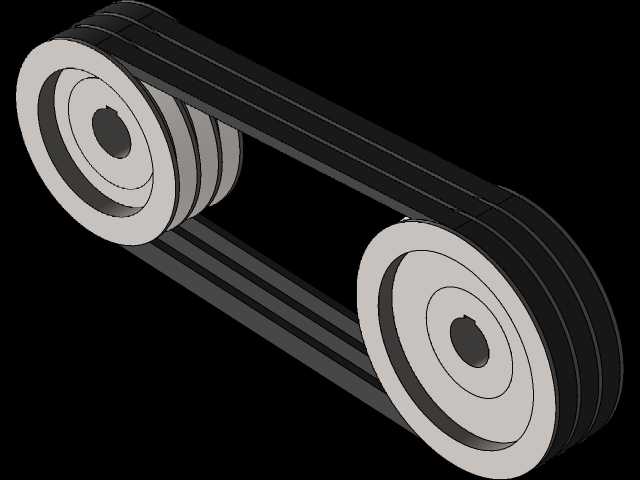

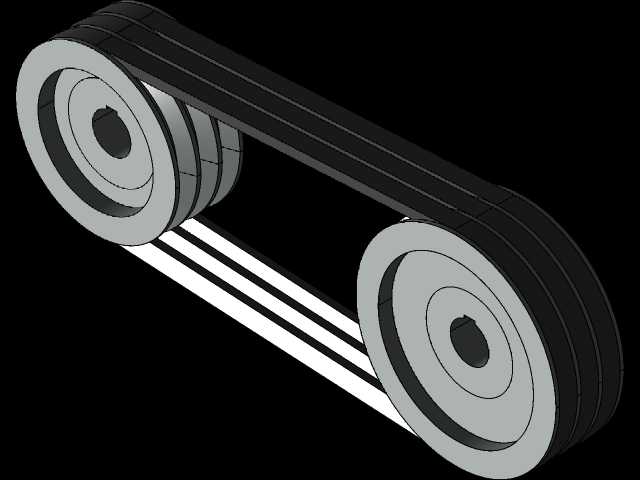

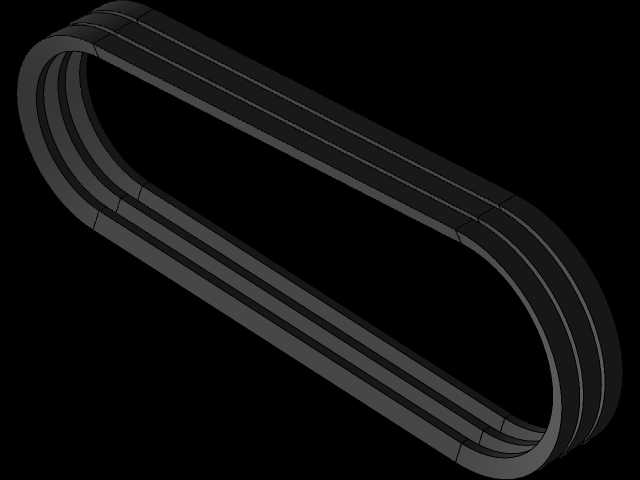

锥形衬套楔形带轮皮带传动结构

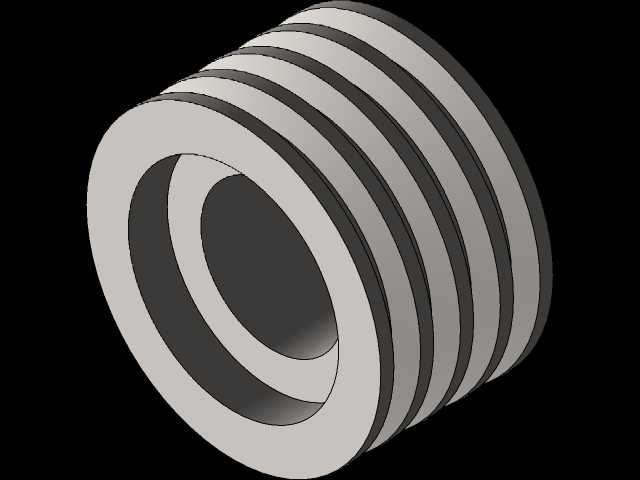

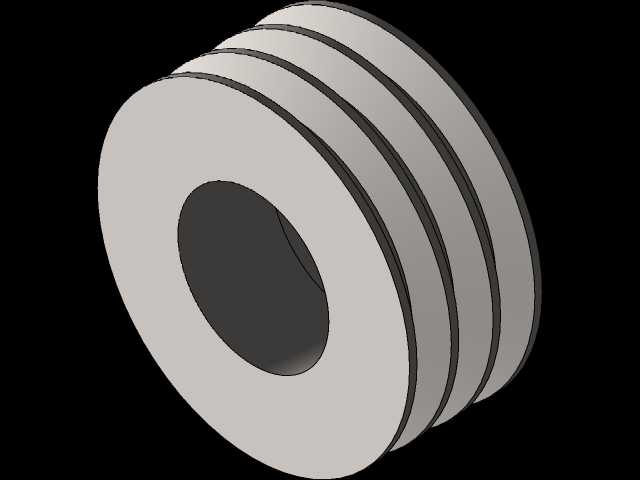

这套皮带传动结构广泛应用于中小功率的工业动力传输场景，常见于轻工生产线、小型机床辅机、农用加工设备、通风输送设备的动力端布局，可实现电机端与负载端之间的柔性动力传递，有效缓冲启动瞬间的冲击载荷，补偿两轴安装时的微小同轴度偏差，同时在负载过载时可通过皮带打滑实现过载保护，避免核心动力部件与负载构件受刚性冲击损坏。结构采用锥形衬套式带轮设计，相比传统直孔带轮，锥形衬套可通过锁紧螺栓的径向收紧实现与传动轴的无键抱紧连接，安装时无需对轴进行高精度键槽加工，拆卸时仅需松开锁紧螺栓即可轻松分离带轮与轴，大幅降低现场安装维护的工时成本，同时可适配一定公差范围内的不同轴径，提升部件的通用适配性。带轮轮槽采用适配SPA型楔形皮带的轮廓设计，楔形皮带的侧面接触传动形式相比传统平皮带拥有更大的接触摩擦力，传动效率可达95%以上，相同张紧力下可传递更大扭矩，同时多槽并联的布局可根据实际负载需求灵活调整皮带数量，适配从0.5kW到15kW区间的不同功率传输需求。设计过程中重点优化了带轮的动平衡性能，轮缘与轮毂的壁厚采用均匀过渡结构，避免高速运转时产生偏心振动，带轮端面预留的衬套安装孔位做了沉头处理，防止螺栓突出剐蹭皮带侧边；两带轮的中心距按照楔形皮带的最佳包角要求设定，确保小带轮包角不低于120度，避免传动过程中出现打滑丢转问题。安装边界方面，带轮的轴向定位尺寸可通过衬套的锁紧位置微调，适配不同安装空间的轴伸长度要求，皮带张紧度可通过调整电机安装座的滑轨位置实现，无需额外加装张紧轮即可满足长期使用的张紧力保持需求，整体结构紧凑，运行噪音低，日常维护仅需定期检查皮带磨损情况即可，无需复杂的润滑保养流程，适合长时间连续运转的工业作业场景。
