螺栓驱动式楔形夹紧升降传动结构

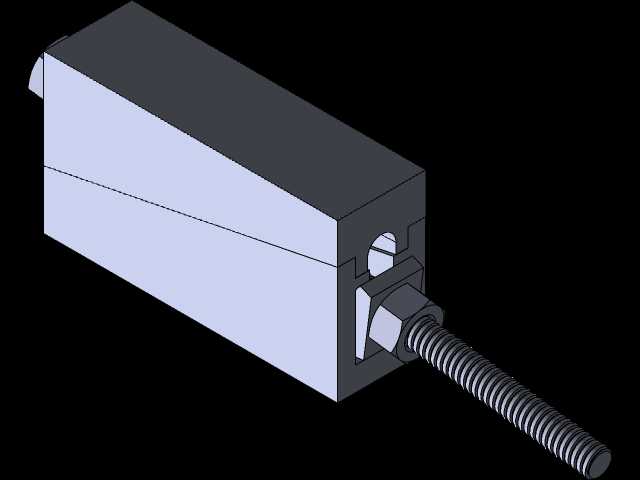

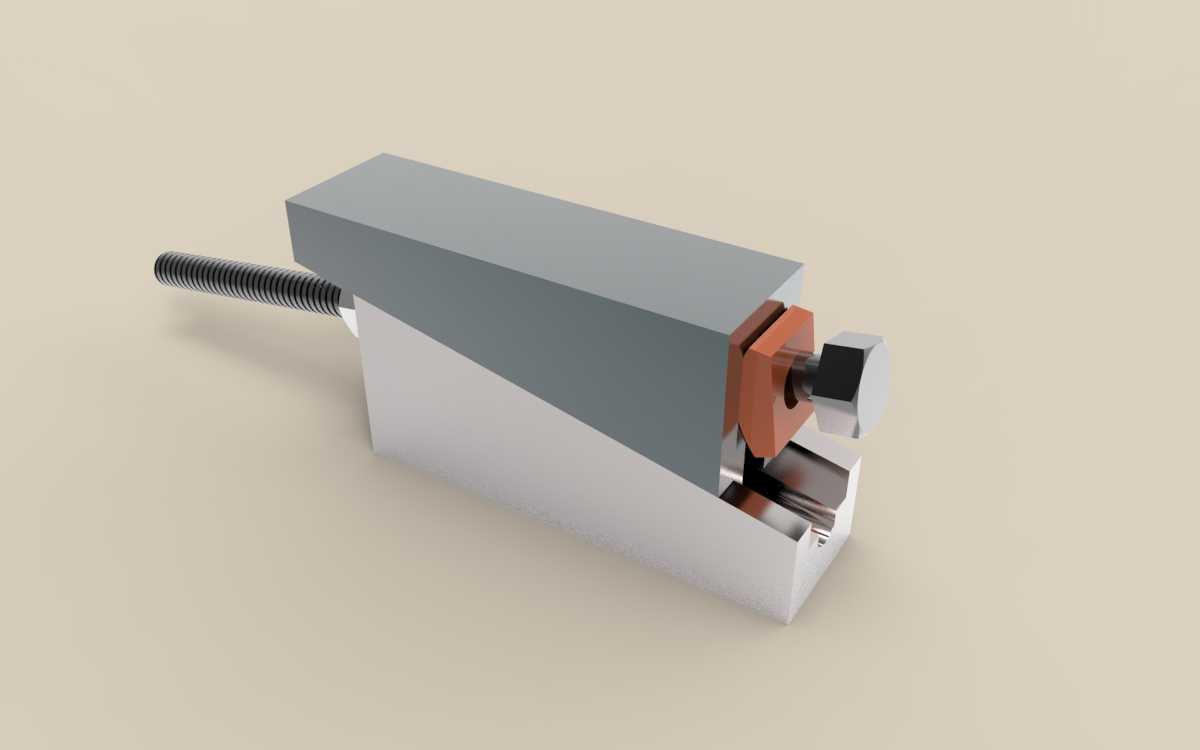

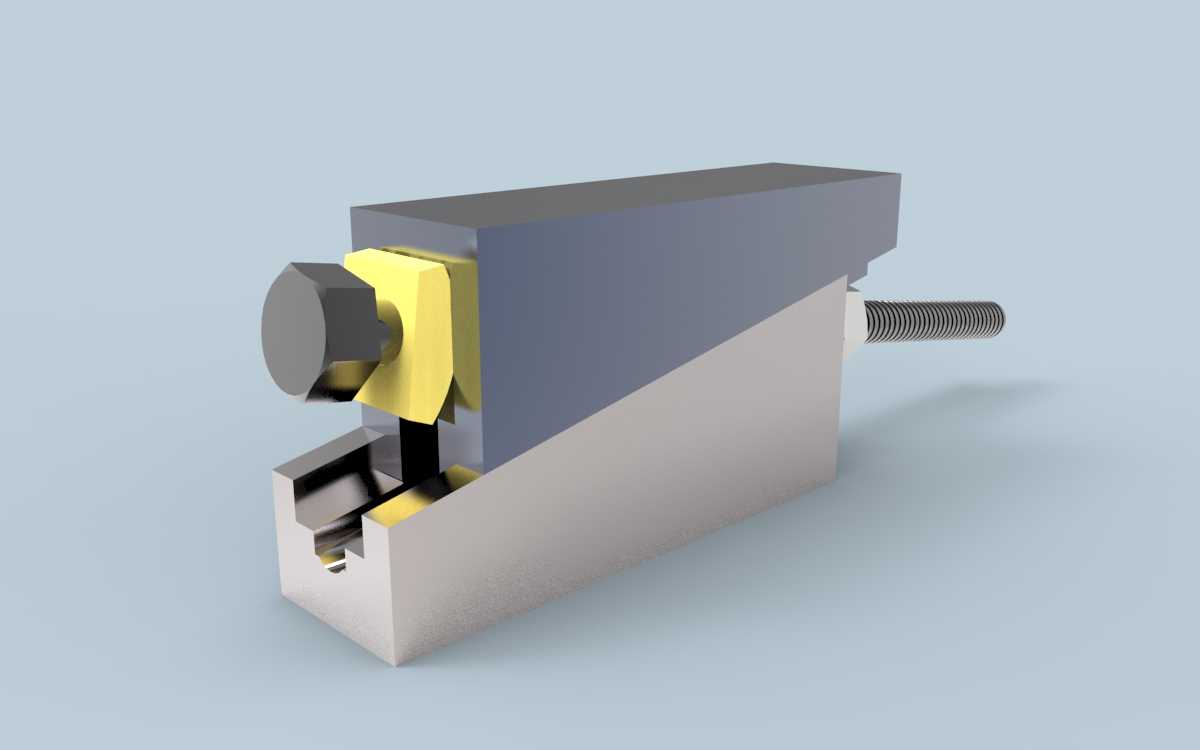

该楔形夹紧升降结构是工装夹具领域常用的机械式力放大与位移转换组件，广泛应用于小型工装定位、精密工件装夹、工位高度微调、模具侧抽锁紧、自动化线工件顶升定位等场景，依靠斜面的力分解原理实现小输入力下的大夹紧力输出，同时可将水平方向的螺栓进给运动转换为垂直方向的升降位移，适配需要紧凑安装空间、稳定锁紧力的机械装配与加工工位。该结构核心由固定楔形基座、滑动楔形压块、六角头驱动螺栓、黄色耐磨锁紧嵌件四个部分组成，固定楔形基座为整体式直角结构，底部为水平安装基准面，背部为垂直定位面，斜面加工有高精度导向滑槽，为滑动楔形压块提供稳定的运动导向，避免压块进给过程中出现偏摆、卡滞问题；滑动楔形压块的斜面与基座斜面完全贴合，上端面为水平施压面，前端开设嵌件安装槽，用于镶嵌高耐磨的黄色锁紧嵌件，该嵌件直接与被夹紧工件接触，采用耐磨材质制作，既可以避免压伤工件表面，又能提升反复夹紧动作下的结构使用寿命，减少易损件更换频率。驱动螺栓从基座侧部的螺纹孔穿入，端部与滑动楔形压块的侧部连接，转动六角头螺栓即可带动滑动楔形压块沿斜面方向进给，当螺栓向内旋进时，压块沿斜面向下滑动，垂直方向的高度逐步抬升，实现对上方工件的顶升或夹紧，当螺栓向外旋出时，压块沿斜面向上回退，垂直高度下降，松开工件完成卸料动作。设计过程中重点优化了斜面的倾角参数，将斜面角度设置在摩擦自锁角范围内，确保夹紧状态下即使螺栓受到轻微振动载荷，压块也不会出现回退松脱问题，无需额外增加锁紧防松结构即可保持稳定的夹紧力；同时对各配合面的加工公差做了严格控制，斜面配合面采用小间隙滑动配合，既保证运动顺畅无卡滞，又避免间隙过大导致夹紧时出现位置偏移，影响工件定位精度。安装边界方面，该结构整体为方正的块式布局，底部安装面预留有螺栓固定孔位，可直接固定在工装基板、机床工作台或自动化线的工位板上，整体占用空间小，水平方向的驱动螺栓布置在结构侧部，不会占用上方工件的装夹操作空间，适配狭小工位的安装需求；垂直方向的升降行程根据螺栓进给长度与斜面倾角匹配设计，可满足小行程范围内的高度微调与夹紧需求，输出的夹紧力可通过螺栓的拧紧力矩进行精准控制，适配不同材质、不同夹紧力要求的工件装夹场景，相比气动、液压夹紧结构，该纯机械楔形结构无需外接动力源，依靠手动拧紧螺栓即可完成操作，结构简单可靠，维护成本极低，适合在无气源、无液压动力的简易工装场景下使用，也可集成在自动化夹具中作为辅助锁紧机构使用，提升整体夹具的锁紧可靠性。
