立式承压凝结水回收撬装装置结构设计

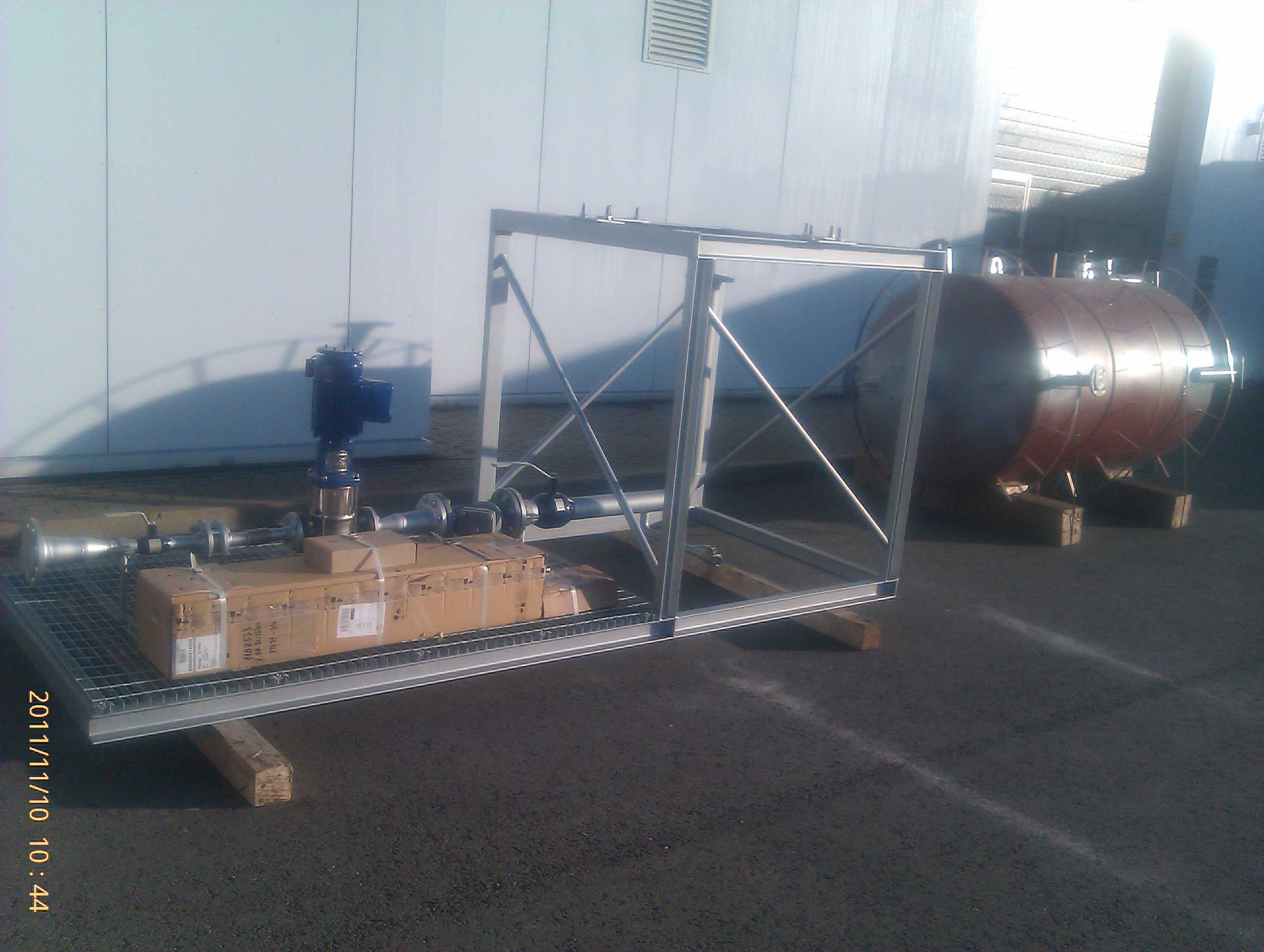

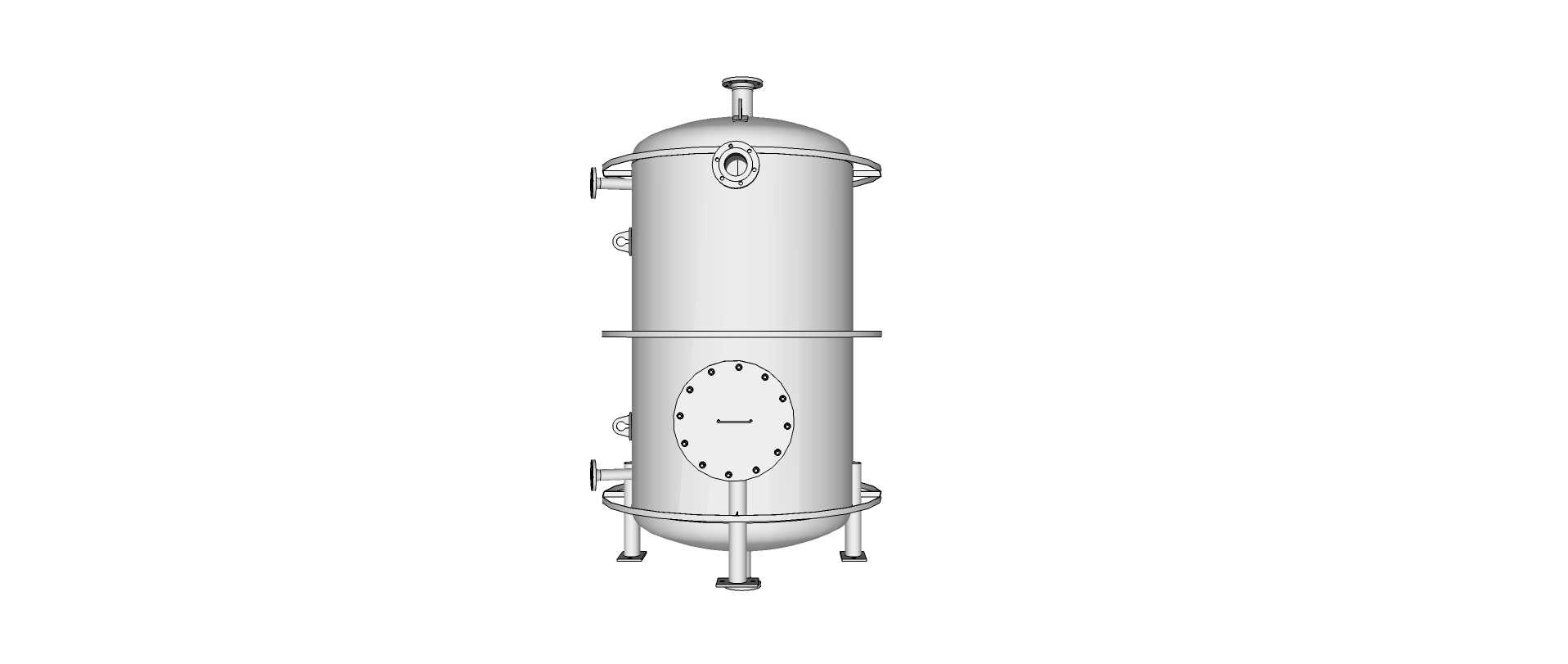

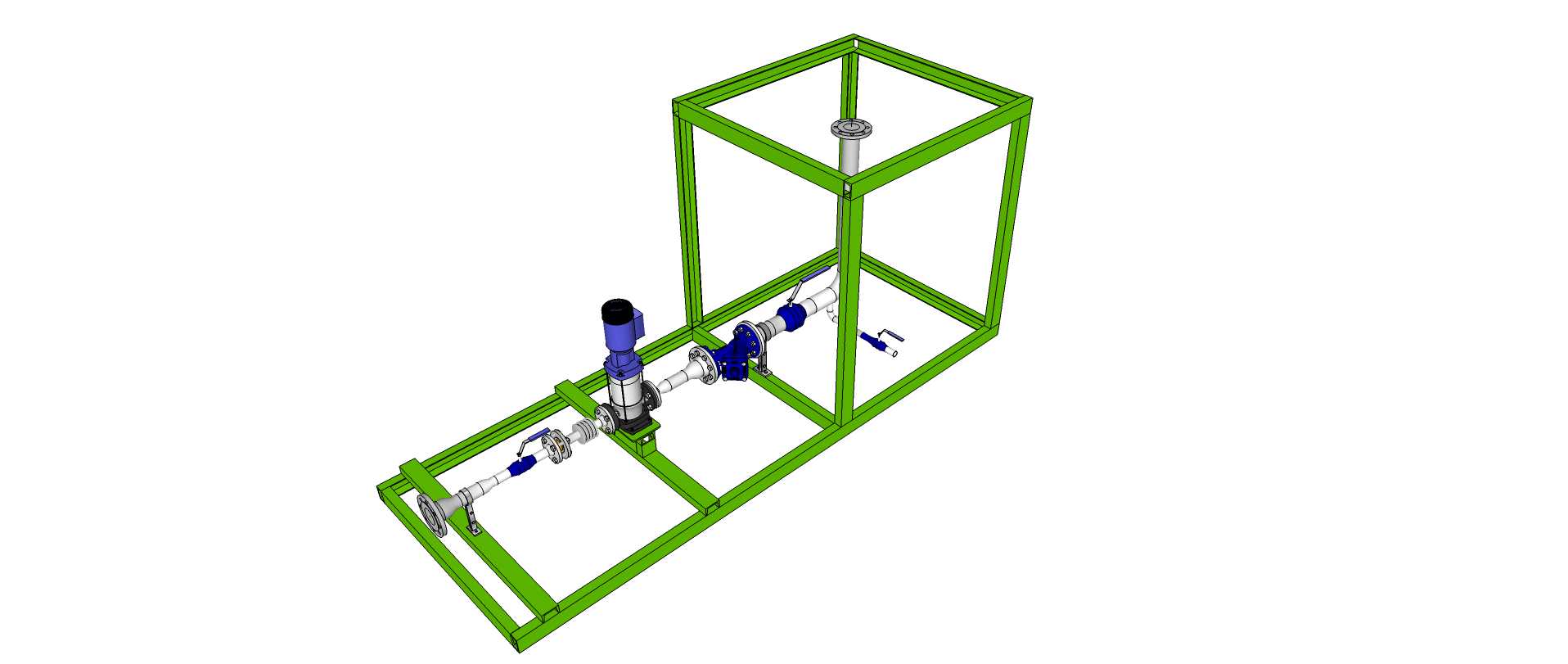

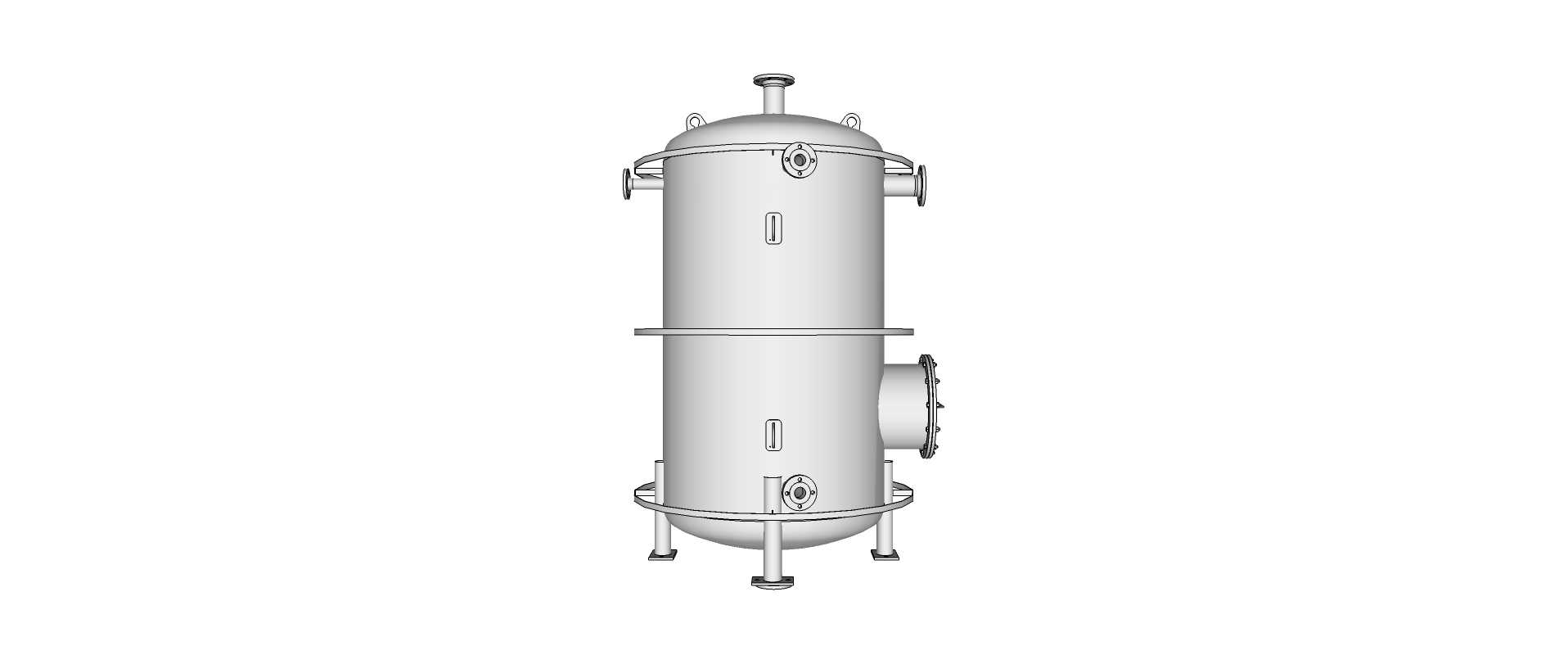

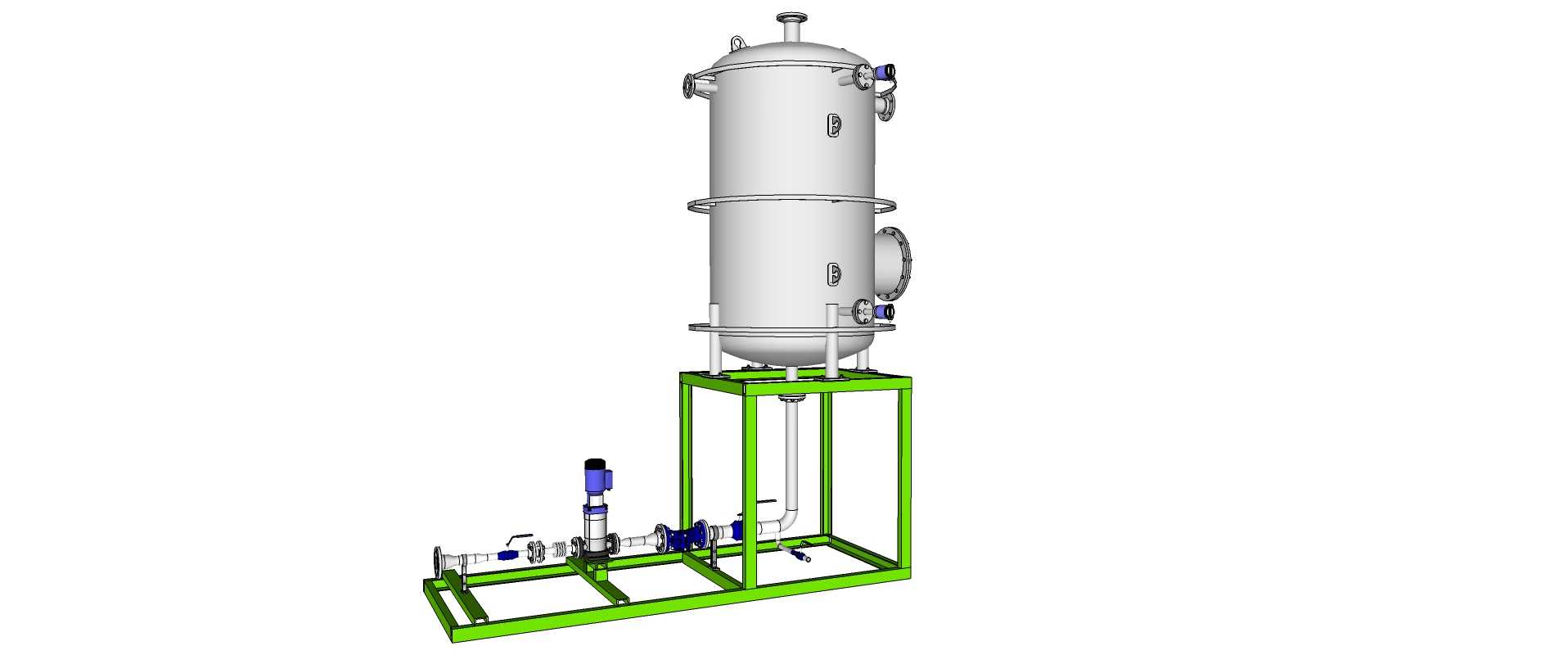

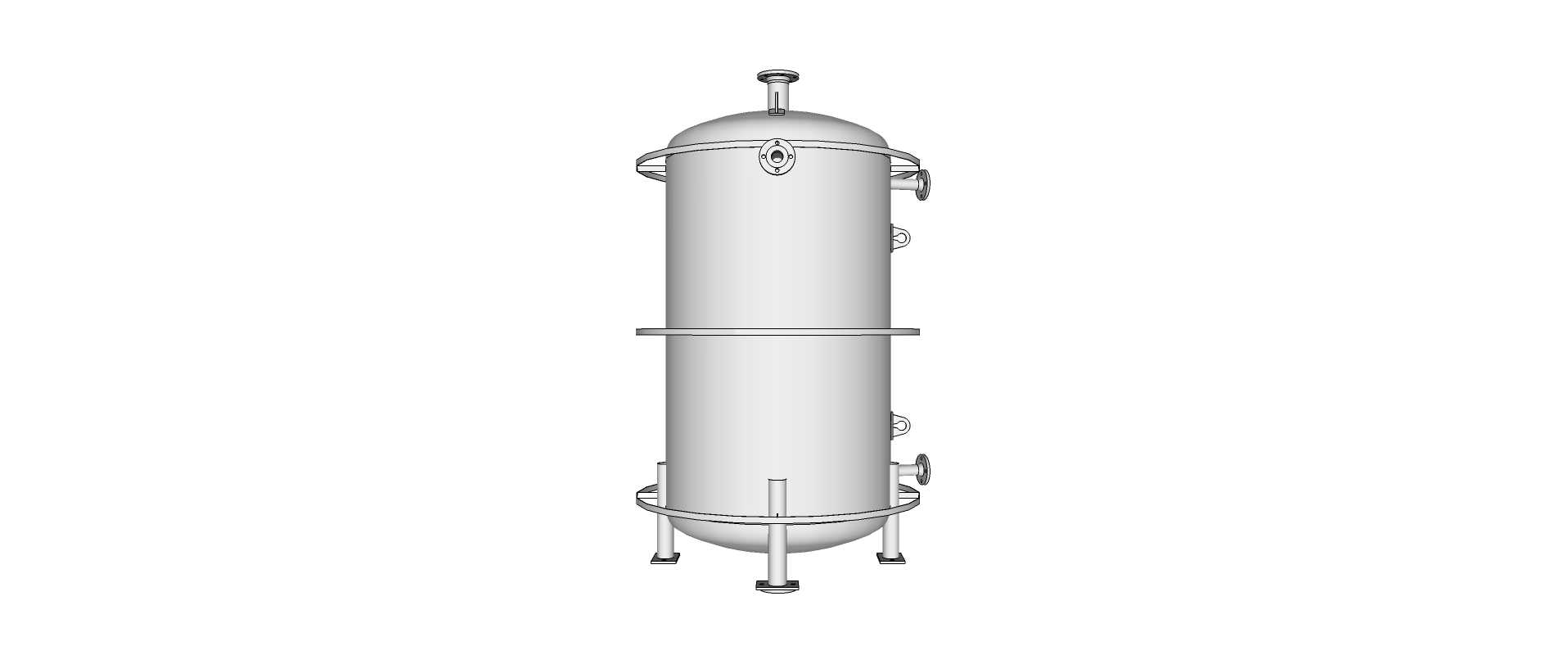

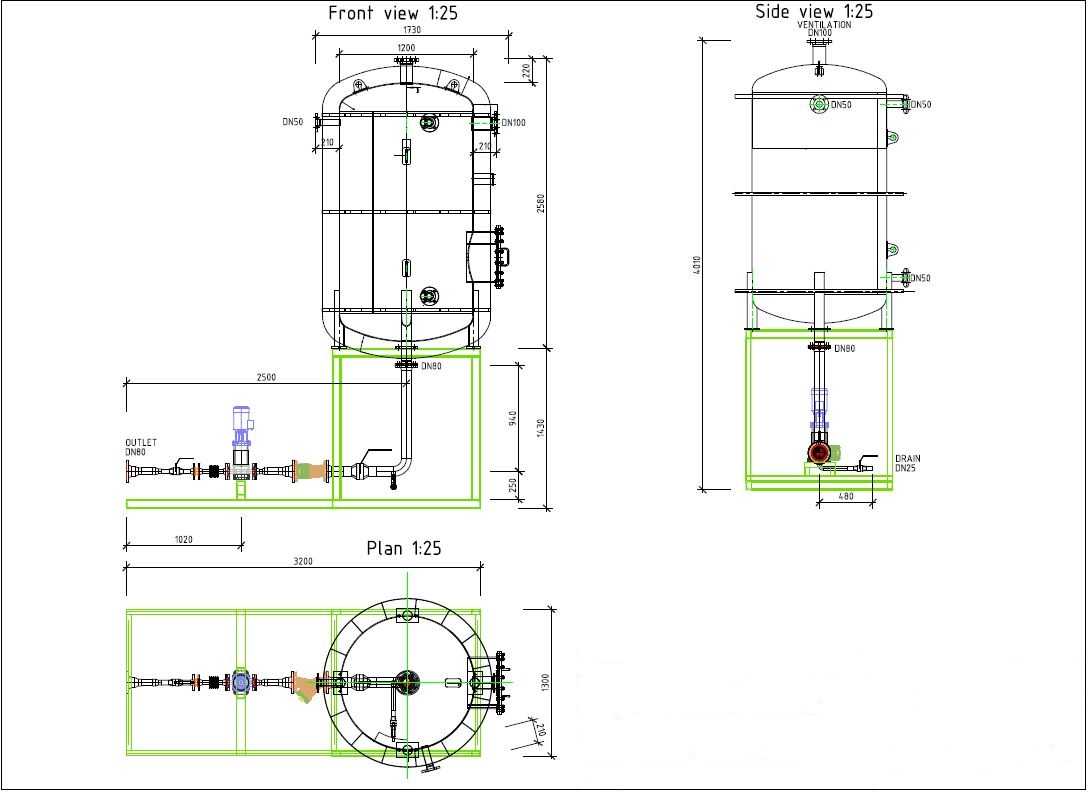

该装置主要应用于各类工业蒸汽供热系统的末端凝结水回收环节，覆盖化工生产、食品加工、纺织印染、集中供暖等持续使用蒸汽作为换热介质的场景，核心作用是将蒸汽换热后形成的高温凝结水进行密闭收集、加压输送，避免高温凝结水直接排放造成的热能浪费与水资源损耗，同时规避开式回收过程中产生的二次闪蒸损耗与氧腐蚀问题，帮助蒸汽系统提升整体热能利用效率，降低锅炉补给水的处理成本与燃料消耗。装置采用立式承压罐体搭配集成撬装底座的整体设计思路，上部立式罐体作为凝结水的暂存与稳压单元，罐体设置多组接口分别对应凝结水进水、排气、液位检测、压力监测、出水等功能，罐体外部设置加强箍结构提升承压能力，侧部开设人孔便于后期内部检修与清理。下部绿色方管焊接成型的撬装底座作为整套装置的承载基础，将罐体、输送泵组、管路阀门、仪表元件全部集成在同一底座框架内，无需现场拆分组装，到场后仅需对接进出水管道与电源即可投入使用，大幅缩减现场安装的施工周期与安装难度。设计过程中充分考虑现场安装的边界条件，罐体竖直布置有效缩小了设备的水平占地面积，适合厂房内空间紧凑的安装场景；底座框架预留了叉车搬运孔位与地脚安装孔，既方便设备的转运移位，也能保证运行过程中的结构稳定性。泵组与罐体之间的管路采用硬管连接搭配必要的减震结构，降低水泵运行时的振动传递，管路上配置的阀门可实现单台水泵的隔离检修，不影响整套装置的连续运行。整套结构在设计时兼顾了运行可靠性与安装便捷性，罐体的容积匹配对应工况下的凝结水产生量波动，避免水泵频繁启停，同时承压设计能够适配不同背压的凝结水回收工况，保证高温凝结水在密闭状态下顺利输送回锅炉给水侧，最大化回收凝结水的显热与水资源。
