轴流转桨式水轮机内部结构三维建模

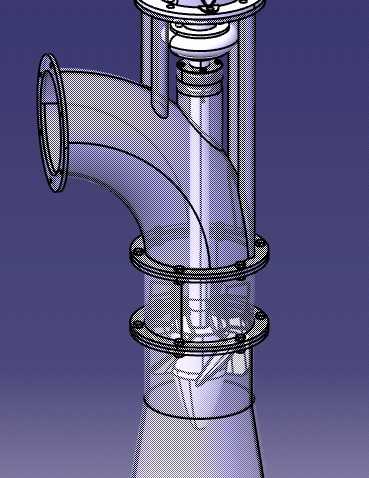

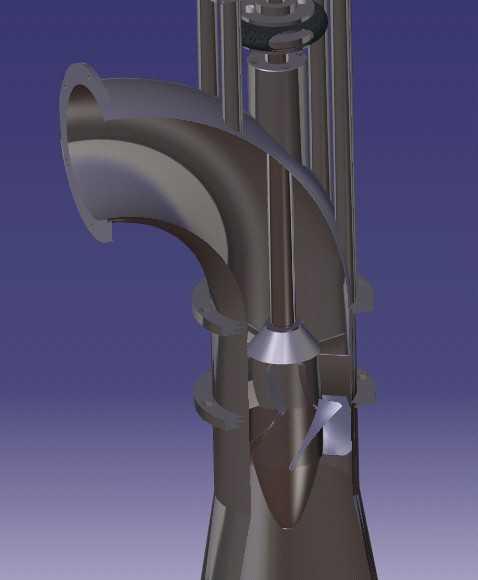

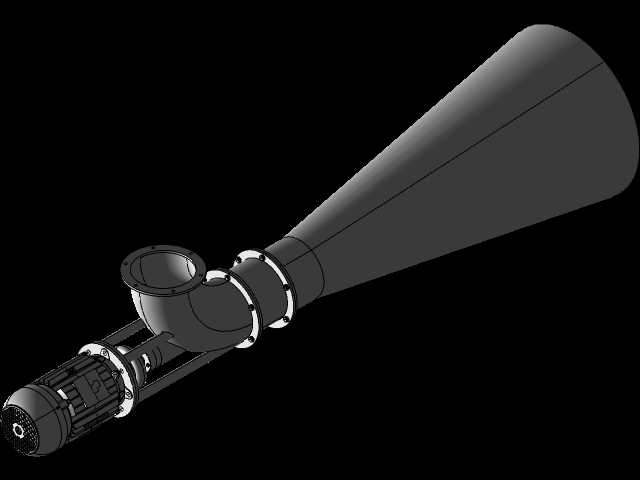

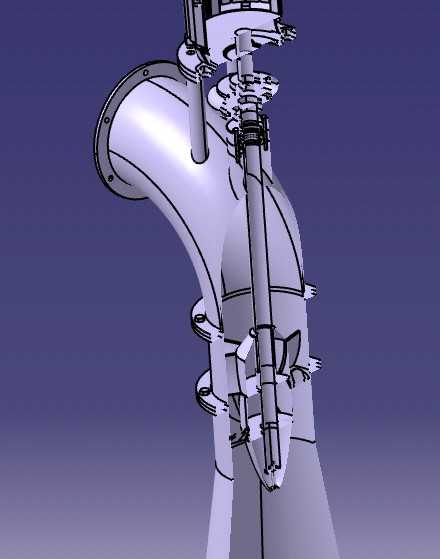

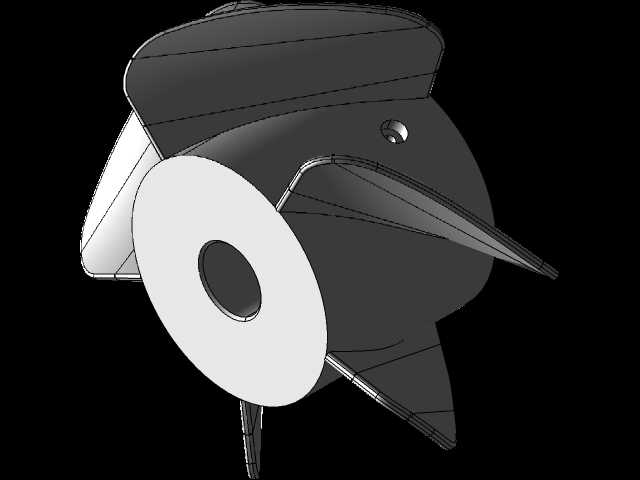

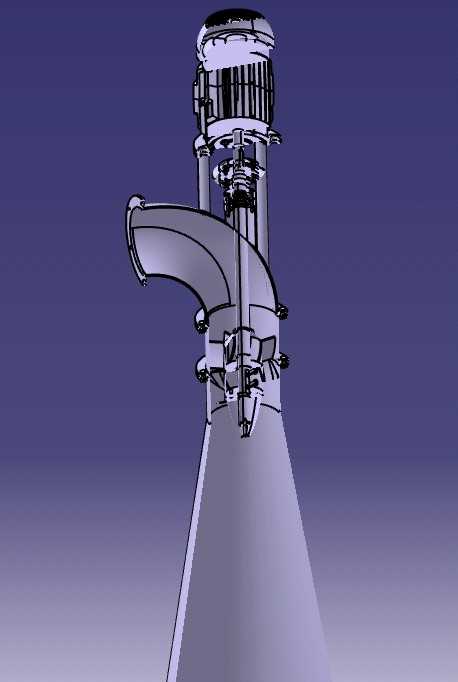

轴流转桨式水轮机是低水头大流量水力发电场景中的核心能量转换设备，主要应用于平原径流式水电站、潮汐电站以及水利枢纽的低水头发电工况，能够在水头变幅较大的运行条件下保持较高的能量转换效率，适配江河中下游水资源落差较小、来水流量充沛的建站环境，也可用于小型水利工程的发电配套与工业余压水能回收场景。该设备的核心功能是将水流的压能与动能转换为旋转机械能，进而带动发电机输出电能，其转桨式结构可根据运行水头与负载的实时变化，调整转轮叶片的安放角度，配合导叶开度的协同调节，让机组始终处于最优运行工况区间，有效拓宽高效运行范围，降低非设计工况下的水力损失与空蚀风险，提升机组在不同来水条件下的发电稳定性与水资源利用率。从设计思路来看，该模型完整还原了水轮机的核心过流与传动结构：进水蜗壳采用弯肘型流道设计，能够引导水流以均匀对称的状态进入导水机构，减少流道内的涡流与水力撞击损失；导水机构布置在蜗壳出口与转轮之间，可通过调节导叶开度控制进入转轮的水流量与水流环量，匹配不同负载下的出力需求；转轮部分采用轴流式桨叶设计，桨叶与轮毂的连接结构还原了实际设备的叶片转动调节机构，桨叶翼型选用成熟的水力翼型剖面，保证水流绕流时的升阻比符合设计要求，减少叶端间隙泄漏带来的效率损失；尾水管采用直锥段加弯肘段的扩散型结构，能够回收转轮出口水流的剩余动能，进一步提升机组整体能量转换效率，同时引导水流平顺排向下游河道。在外形尺寸与安装边界方面，该模型还原了设备的立式布置结构，整体沿竖直轴线分层排布，上部为主轴与操作油管的布置空间，用于连接上部发电机与转轮内部的桨叶调节机构，中部为蜗壳、导水机构与转轮的核心过流段，是设备与电站混凝土流道嵌合安装的核心区域，安装时需保证蜗壳进口与上游压力钢管的对接同轴度，转轮室的安装圆度误差需控制在设计允许范围内，避免运行时桨叶与转轮室发生刮碰；下部尾水管的出口需与下游尾水渠平顺衔接，保证出流顺畅无壅水。模型中各部件的装配关系完全贴合实际设备的安装逻辑，过流部件的衔接处均做了平滑过渡处理，避免流道出现突扩突缩带来的局部水力损失，主轴密封、轴承支撑等辅助结构的位置也做了对应还原，能够直观呈现设备的整体装配逻辑与安装配合关系，可用于水电站前期布置方案论证、设备结构教学演示以及水力发电相关的技术交流场景。
