卧式横梁蒸汽动力离心泵结构设计

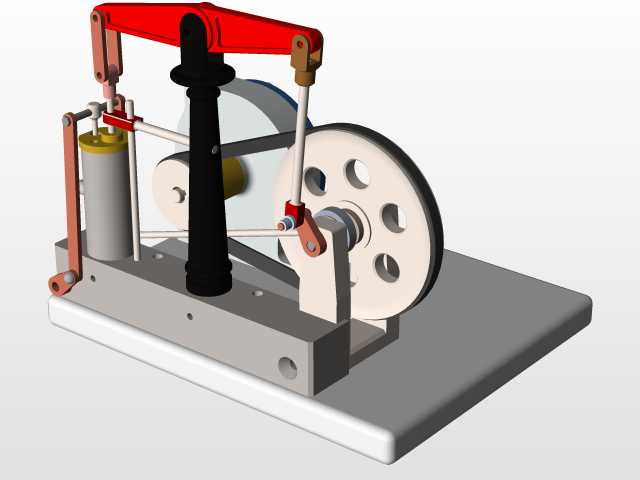

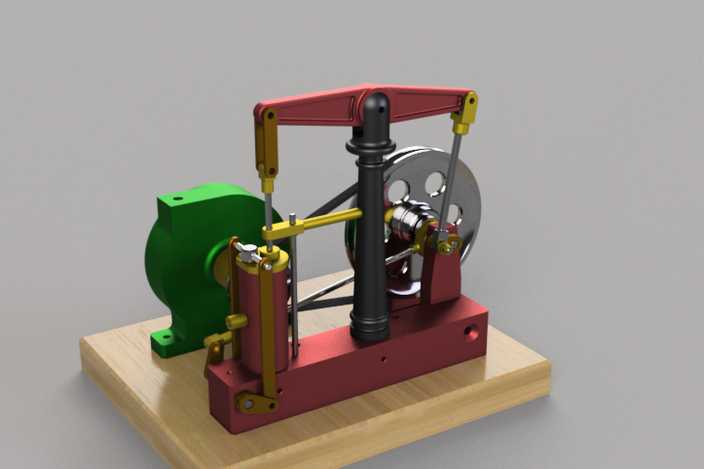

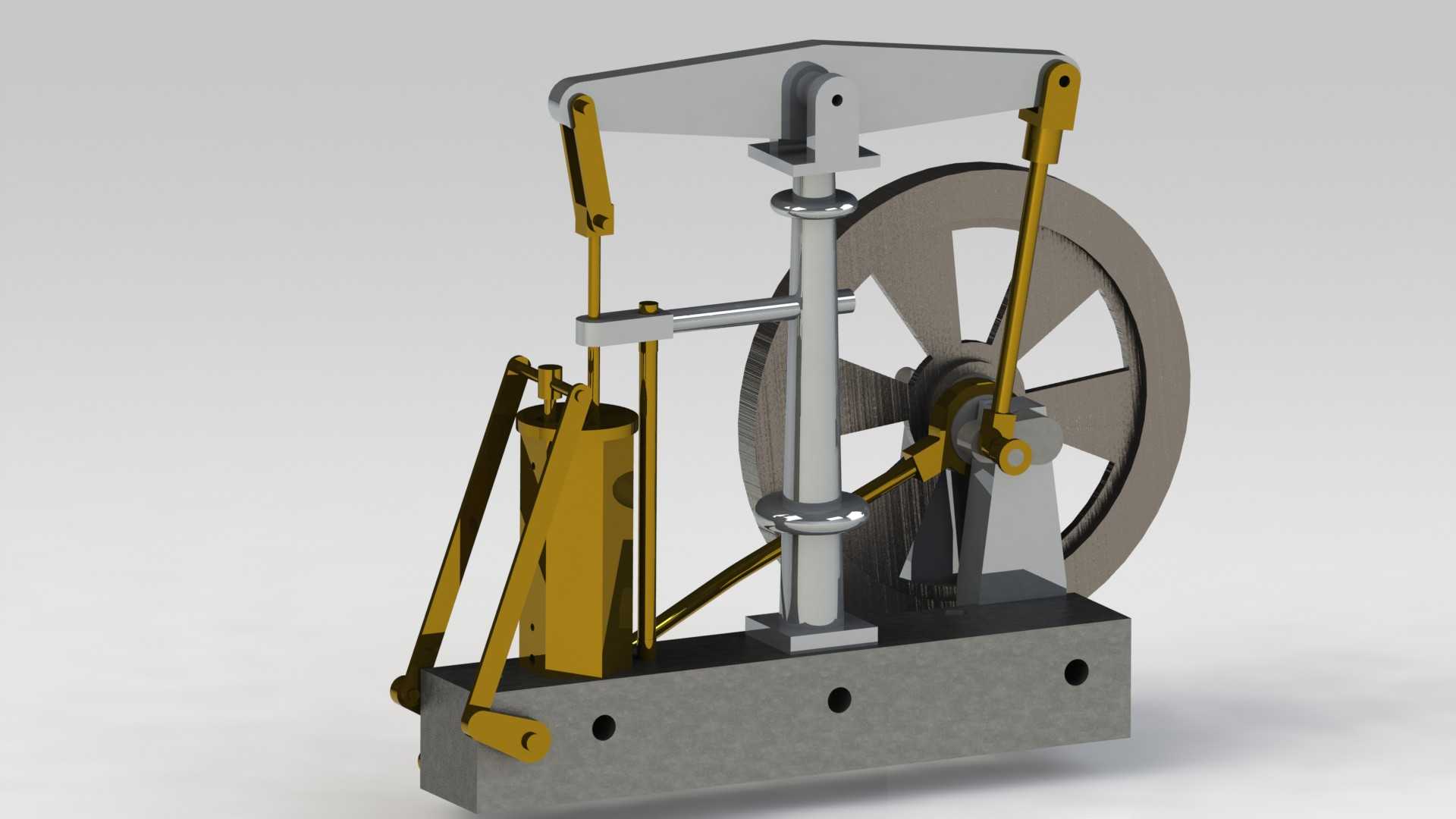

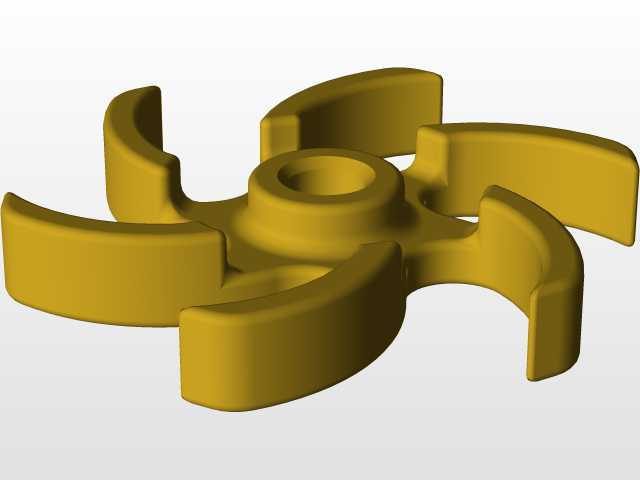

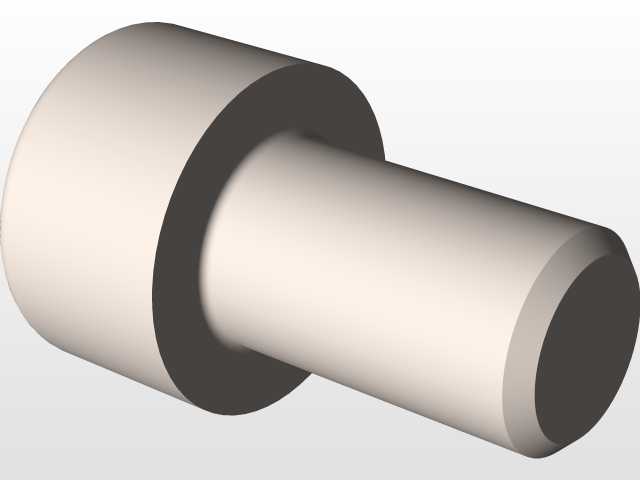

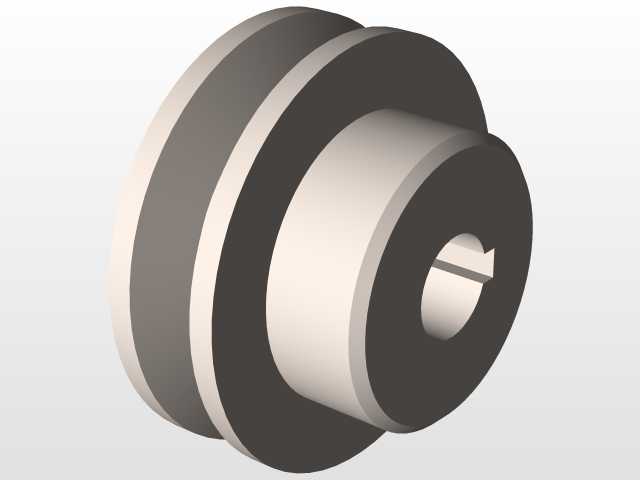

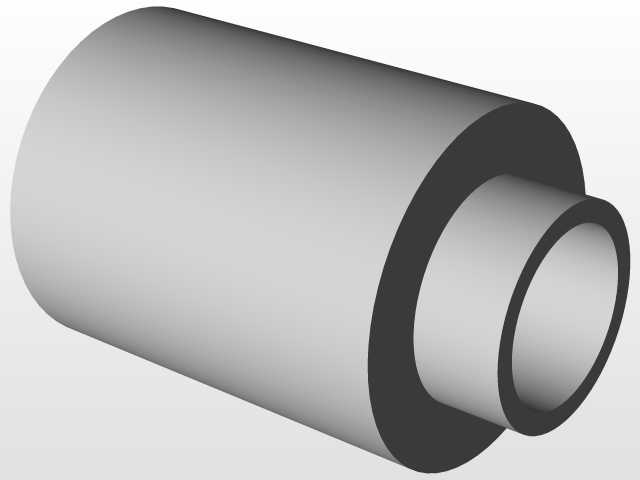

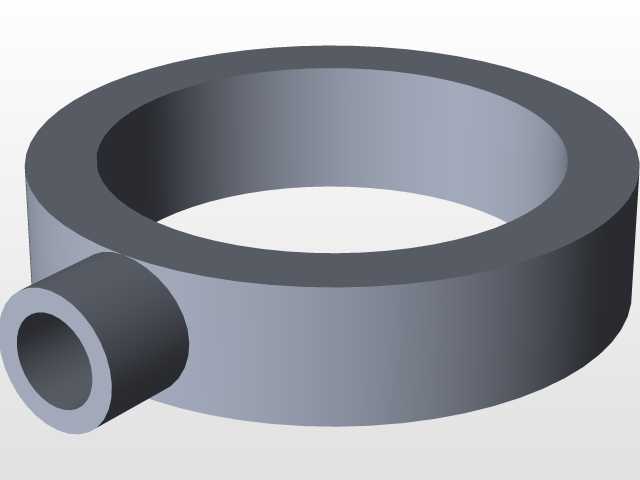

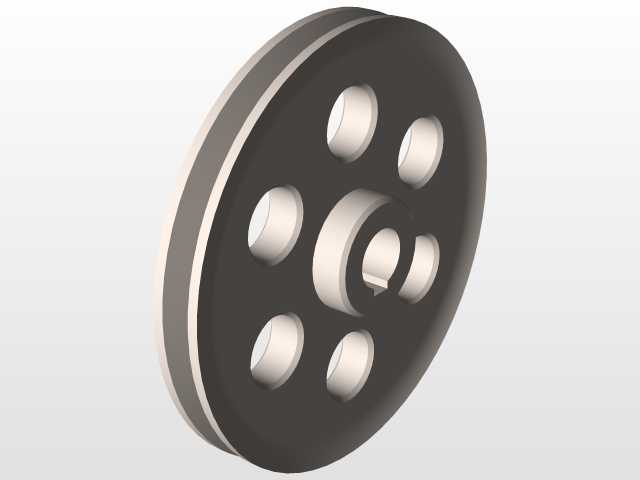

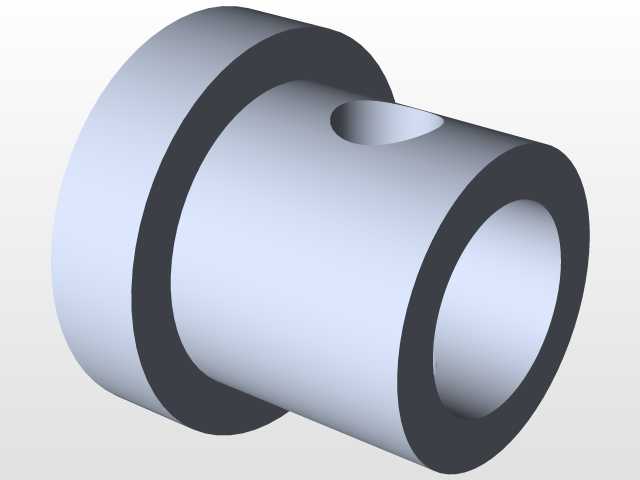

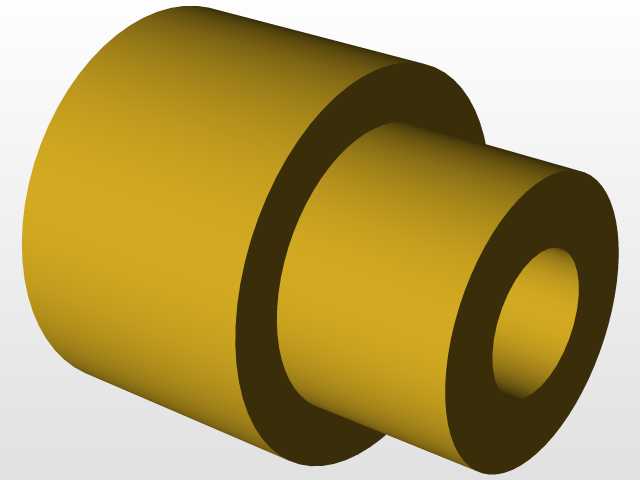

该蒸汽动力驱动的横梁式离心泵，主要应用于无电力供应的偏远工矿区域、早期工业生产流体输送场景，以及小型蒸汽动力系统的教学演示、原理验证场景，可完成清水、低粘度无腐蚀性流体的增压输送作业，适配小型供水系统、循环流体回路的动力供给需求。设备核心功能是通过蒸汽气缸输出的往复动力，经横梁传动机构转换为旋转扭矩，驱动离心泵叶轮完成流体抽吸与加压输出，整套动力与泵送单元集成安装，无需额外配置电机或外接电力输入，依靠蒸汽气源即可独立运行。从功能特性来看，该设备采用卧式横梁传动结构，水平布置的横梁构件承担动力换向与传输作用，将气缸活塞的直线往复动作，通过铰接连杆传递至皮带轮侧的偏心轮毂，带动大直径带轮持续旋转，同时偏心轮毂联动配气阀门构件，精准控制蒸汽进入与排出气缸的时序，保障动力循环连续稳定运行，传动路径简洁直接，动力损耗较低，运行过程中可通过蒸汽输入压力调节泵送流量与输出扬程，适配不同工况下的流体输送需求。设计思路上，整套结构采用模块化布局，将蒸汽动力单元、横梁传动单元、离心泵泵送单元沿木质安装基座依次排布，各单元之间通过铰接销轴、紧固件实现可靠连接，既方便加工装配过程中的公差调整，也便于后期运维时的部件拆解更换；传动铰接位置均配置耐磨衬套结构，降低长期往复运动带来的磨损失效风险，配气机构与偏心轮毂的联动设计经过运动学校核，保证气门开闭时机与活塞运动位置精准匹配，避免蒸汽无功损耗，提升整套设备的能量利用效率。外形与安装边界方面，整套设备采用卧式落地安装形式，底部为平整的木质安装基座，基座预留对应安装孔位，可直接固定于硬质安装平面，整体重心偏低，运行过程中振动幅度小，无需额外制作厚重混凝土基础；设备横向宽度适配小型工作台面安装需求，竖向高度预留了横梁摆动的安全空间，各运动部件外侧无突出尖锐结构，安装时仅需在设备周边预留不小于100mm的操作维护空间，即可满足日常巡检、部件调整的操作需求，泵送单元的流体进出口采用标准法兰连接结构，可直接对接常规流体输送管路，无需额外制作转换接头。
