大口径齿轮操作全通径球阀结构展示

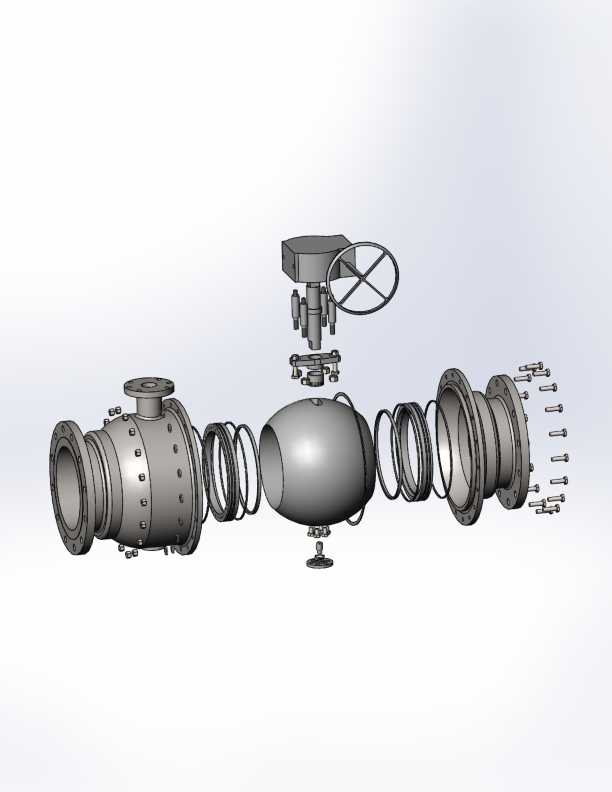

这款大口径全通径球阀主要应用于长距离油气输送管线、大型化工流体输送管网、市政供水主干线等大流量流体输送场景，作为管线通断控制的核心部件，承担着截断或导通管内介质的关键作用，适配原油、成品油、天然气、洁净水、低腐蚀性化工流体等多种介质的输送管控需求，尤其适合需要大流量输送、压损控制要求严格的管线工况。该球阀采用全通径结构设计，阀门内部流道与连接管线内径完全一致，介质通过时不会产生明显的缩径节流效应，一方面可以大幅降低介质输送过程中的压损，减少管线输送的动力损耗，另一方面也便于管线通球清扫、内检测作业的开展，无需拆卸阀门即可完成管线内部的清理与检测操作，有效降低长输管线的运维成本。阀门采用齿轮操作机构驱动，相比普通手柄驱动的球阀，齿轮机构可以通过减速增矩大幅降低操作力矩，即使在高压差工况下，操作人员也能轻松完成阀门的启闭操作，无需借助额外的加力工具，同时齿轮操作机构可以适配气动、电动执行器的加装，方便后续实现阀门的远程自动控制，满足不同场景的管控需求。从结构设计来看，该球阀采用固定球结构设计，球体上下两端设置支撑轴，在高压大口径工况下球体不会因介质压力产生偏移，能够保证密封副的均匀贴合，长期使用也能维持可靠的密封性能；阀门采用法兰连接形式，两端法兰的密封面、螺栓孔位尺寸均匹配对应压力等级的管线法兰标准，安装时只需对齐法兰孔位、加装密封垫片后紧固螺栓即可完成装配，安装边界清晰，无需对管线端部做额外改造；阀门的密封组件采用独立模块化设计，密封圈、弹簧预紧组件均可单独拆卸更换，日常维护时无需将整个阀门从管线上拆下，即可完成密封件的更换作业，大幅缩短运维停机时间。从结构细节来看，模型完整呈现了阀门的球体、阀座密封组件、阀杆、齿轮操作机构、连接法兰、紧固件等全部零部件，各部件的装配关系清晰直观，能够直观看到阀杆与球体的传动结构、阀座的预紧弹簧结构、齿轮操作机构的传动逻辑，既可以作为阀门设计人员的结构参考，也能作为管线运维人员的结构认知教具，帮助相关人员快速掌握该类大口径球阀的结构原理与装配逻辑。
