1/4口径气动驱动集成式球阀组件

这款气动驱动球阀组件，主要面向小口径流体管路的自动化通断控制场景，常见于精细化工配料管线、实验室气路分配系统、小型食品加工流体输送管路、压缩空气分支管控回路等对安装空间有严格限制、需要频繁远程切换管路通断的作业场景，能够在不借助人工手动操作的前提下，快速完成管路介质的通断切换，适配洁净空气、低压蒸汽、中性水基流体、弱腐蚀性化工介质等多种常见工业流体的输送管控需求。

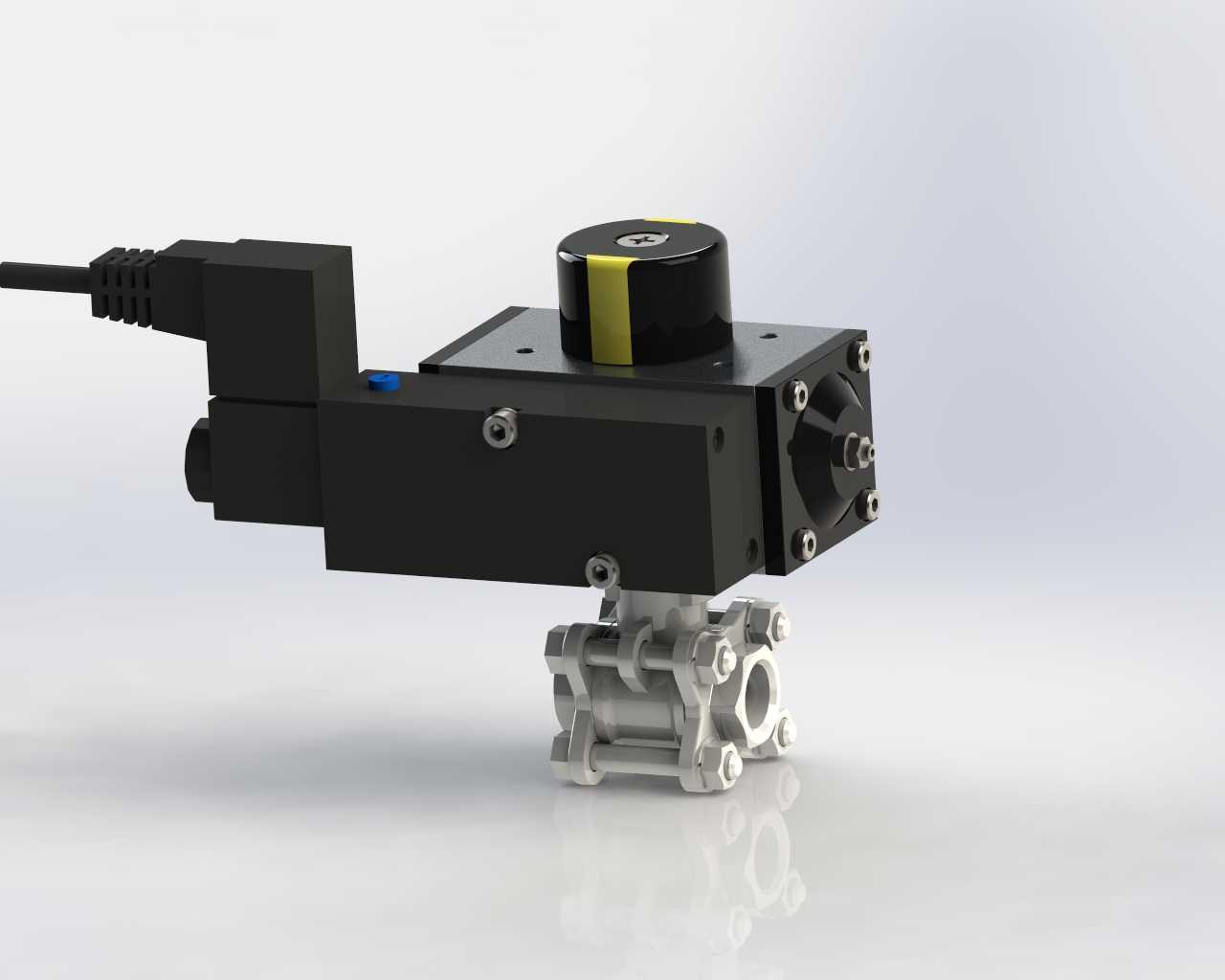

整套组件采用集成化设计思路，将执行机构、电磁阀与阀体本体做了紧凑式整合，摒弃了传统分体式气动球阀需要额外铺设电磁阀到执行器之间气路管线的冗余设计，有效压缩了整体安装占用空间，也减少了外接气路接头带来的泄漏隐患。下部阀体采用三片式不锈钢结构，这种结构设计既保证了阀体整体的结构强度与承压能力，也方便后期维护时无需将整个阀体从管路上拆下，即可完成内部密封件的更换与阀腔清洁作业，通径为1/4英寸，适配小流量高精度的流体输送需求，阀体两端的连接结构符合常规小口径工业管路的安装标准，能够直接对接同规格的管道接头，无需额外制作过渡连接件。

上部的双作用气动执行机构采用对称式气缸结构设计，依靠压缩空气驱动阀芯做90度回转动作，开关动作响应速度快，到位定位准确，搭配的电磁阀直接集成在执行机构侧方，只需要接入一路主气源与控制电信号即可完成整套阀门的驱动控制，大幅简化了现场安装的布线与布管工作量。执行机构顶部设置了清晰的阀位指示标识，能够在现场直观判断阀门当前的开关状态，方便日常巡检时快速确认设备运行状态。整套组件的安装边界充分考虑了小空间部署的需求，侧方的电气接头采用标准快插结构，接线与接气操作便捷，阀体下部的连接端间距、执行机构上部的操作空间预留都符合常规工业管路安装的操作规范，既可以直接安装在水平管路上，也能够适配垂直管路的安装需求，不会因为安装姿态变化影响执行机构的动作可靠性与密封性能，在频繁动作的工况下也能保持稳定的密封效果与动作一致性，有效降低管路管控的人工操作强度，提升流体输送系统的自动化运行水平。
