石灰石存储耐磨衬板料斗结构设计

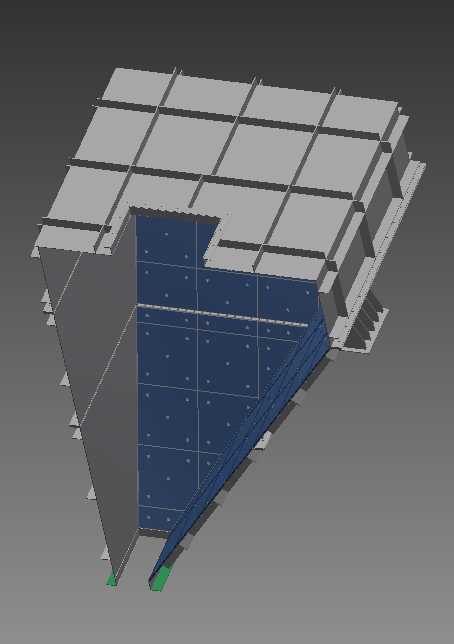

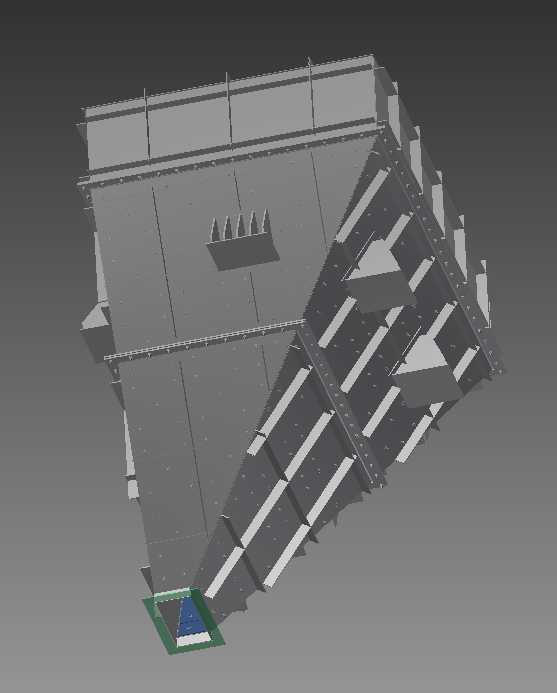

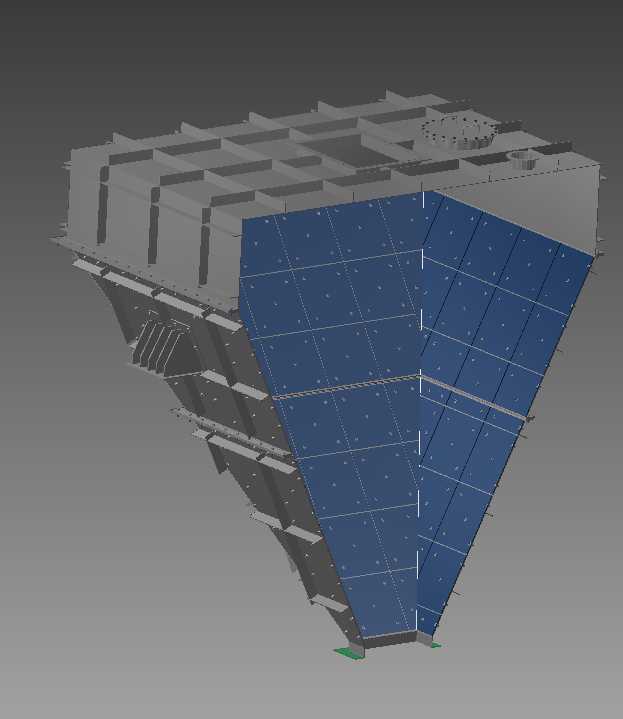

该料斗主要应用于矿山、建材、冶金等行业的散料中转存储环节，作为石灰石、矿石等块状磨蚀性物料的暂存与给料衔接设备，通常布置在原料堆场与破碎、输送工序之间，承接上游来料并稳定向下级设备均匀喂料，避免物料直接冲击下级输送或破碎设备造成损坏，同时起到物料缓存、均衡生产节拍的作用。设备整体采用上方下锥的结构形式，上部为方形仓体段，可与上部来料溜槽或卸料设备的出料口精准对接，方形截面能够最大化利用厂区的平面布置空间，相比圆形仓体更易与方形厂房结构、并排布置的多组料仓实现紧凑排布，减少场地占用。下部为渐缩的锥形斗段，锥角经过反复核算，选取适配石灰石安息角的倾斜角度，确保物料能够依靠自重顺畅下滑，不会在斗壁发生粘壁、架桥堵料的问题，保障物料流通的连续性。设计过程中针对石灰石等物料高磨蚀性的特点，在锥形料斗的倾斜内壁加装了可拆卸的耐磨衬板，衬板通过螺栓组件与斗壁基体牢固连接，当衬板被物料长期冲刷磨损到限后，可直接拆卸更换磨损部位的衬板，无需整体更换料斗结构，大幅降低了设备的后期维护成本，同时有效减少物料对斗壁基体的直接冲刷磨损，显著延长料斗整体的使用寿命。上部方形仓体的顶部设置有格栅与进料开口，格栅可对来料进行初步筛分，拦截超出下级设备处理粒径的超大块物料，避免大块物料卡堵下级设备，顶部还预留了吊装接口与检修人孔位置，方便设备安装吊装与后期进入仓内开展检修、衬板更换作业。料斗底部设置有标准法兰连接接口，可与下游的振动给料机、皮带输送机等设备的进料口直接对接，安装边界适配常规散料处理生产线的接口尺寸，无需额外制作过渡连接结构，能够直接集成到现有散料处理生产线中，适配不同规模的物料处理产能需求。仓体外部设置有加强筋结构，沿仓壁与锥段周向、纵向均匀布置，提升整体结构的刚性与强度，避免长期满载存储物料时仓体发生变形，保障设备长期重载运行的结构稳定性。
