25000升卧式大容量储油罐体结构设计

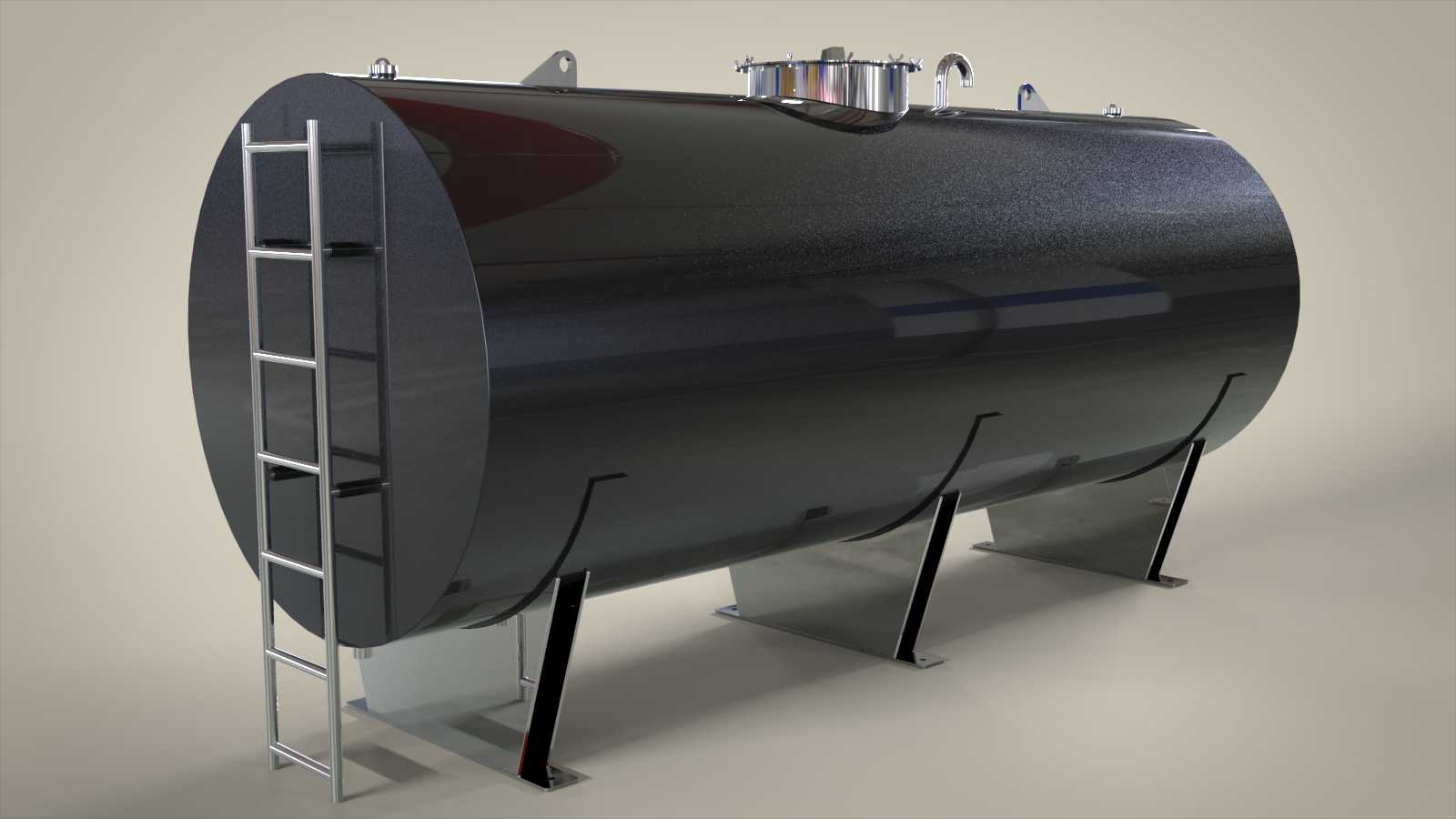

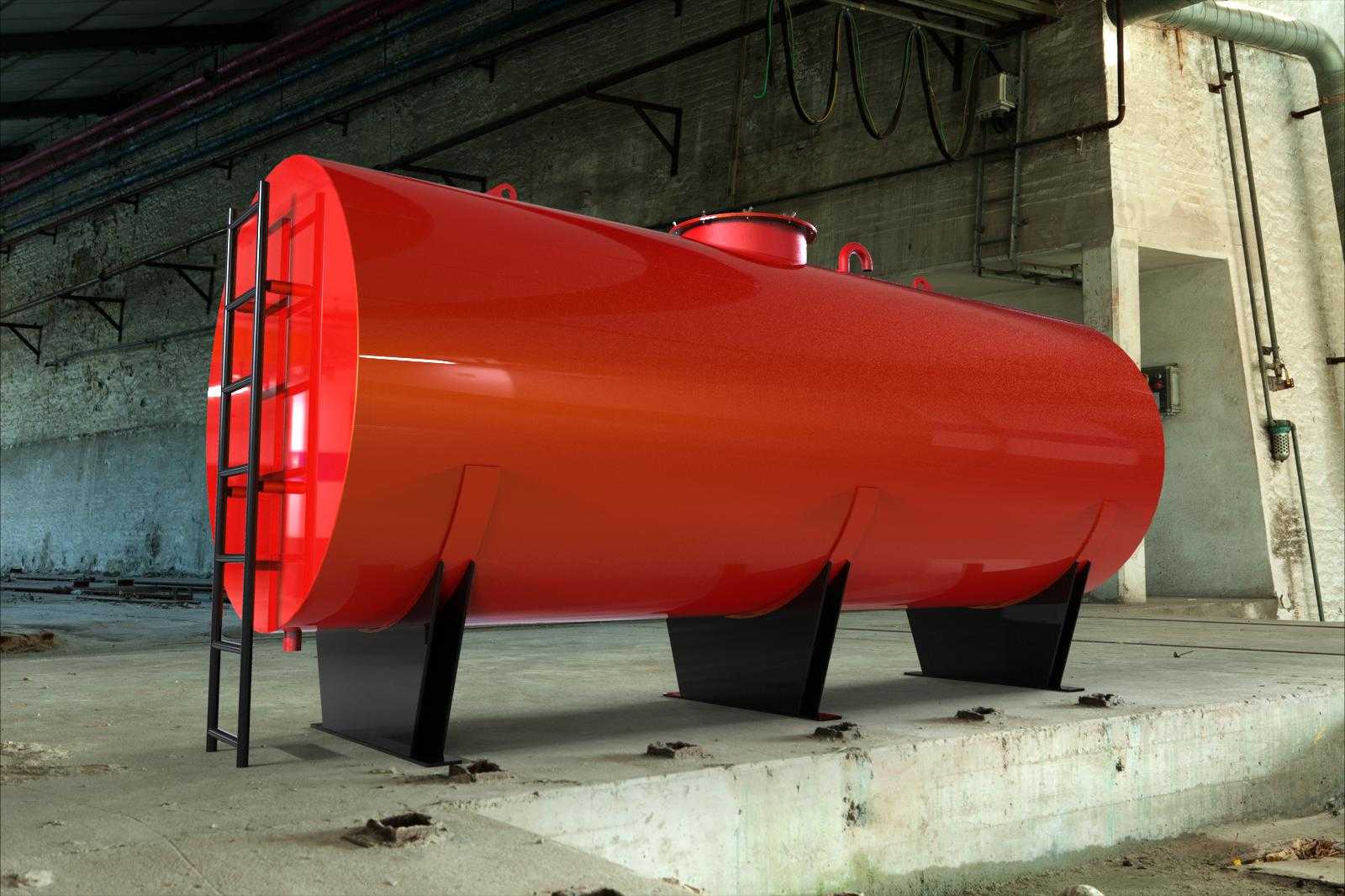

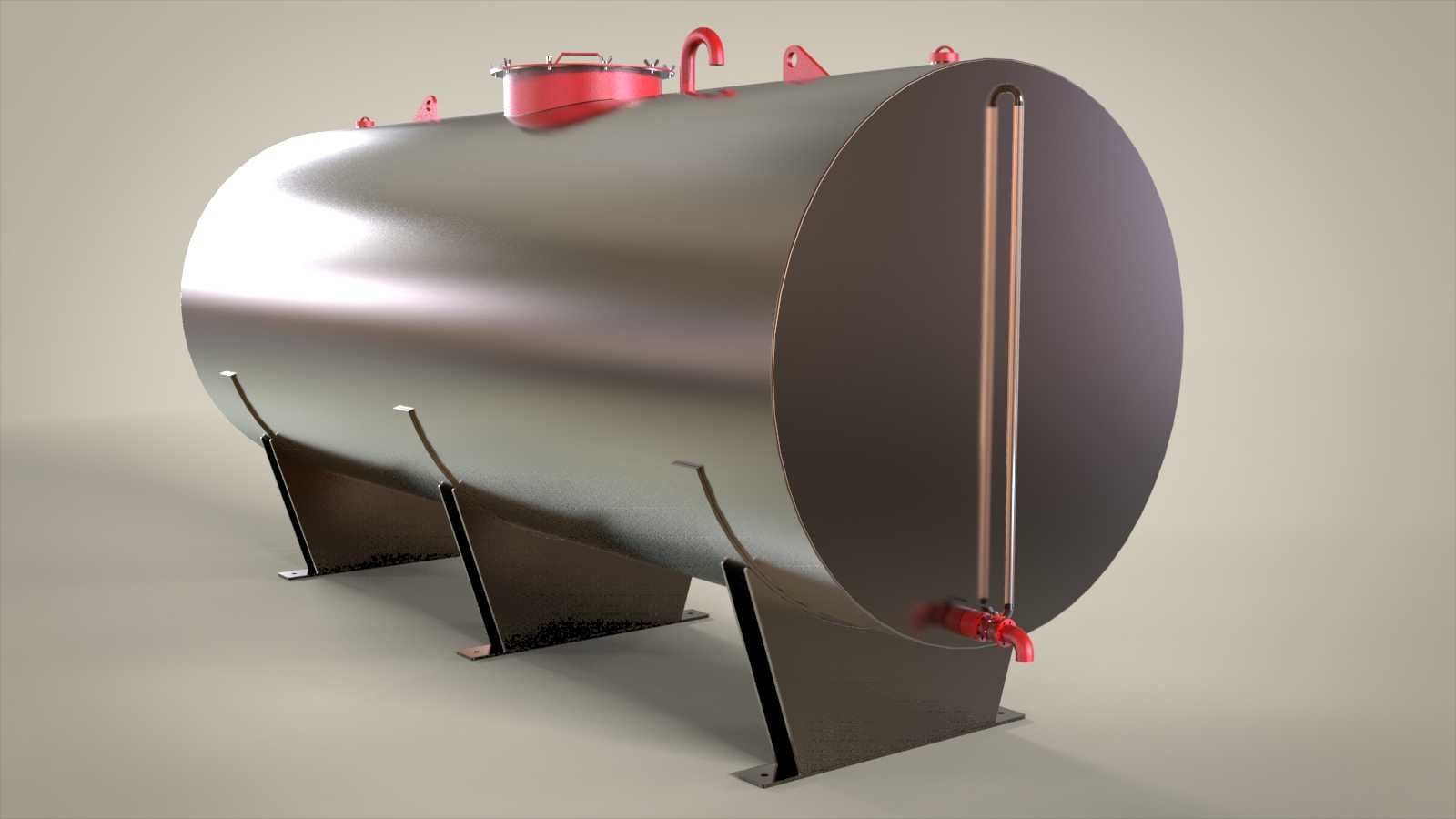

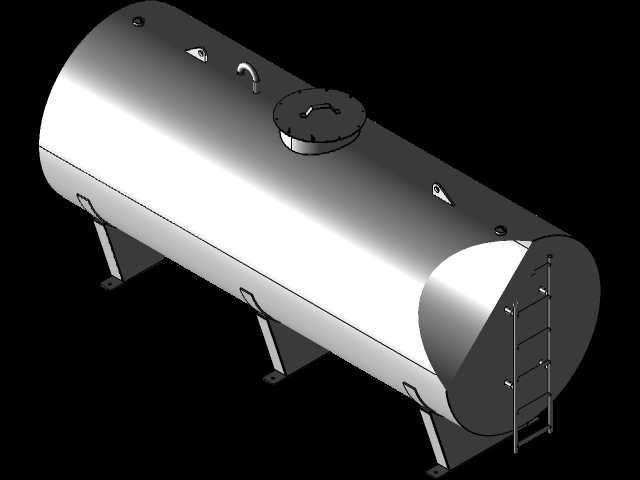

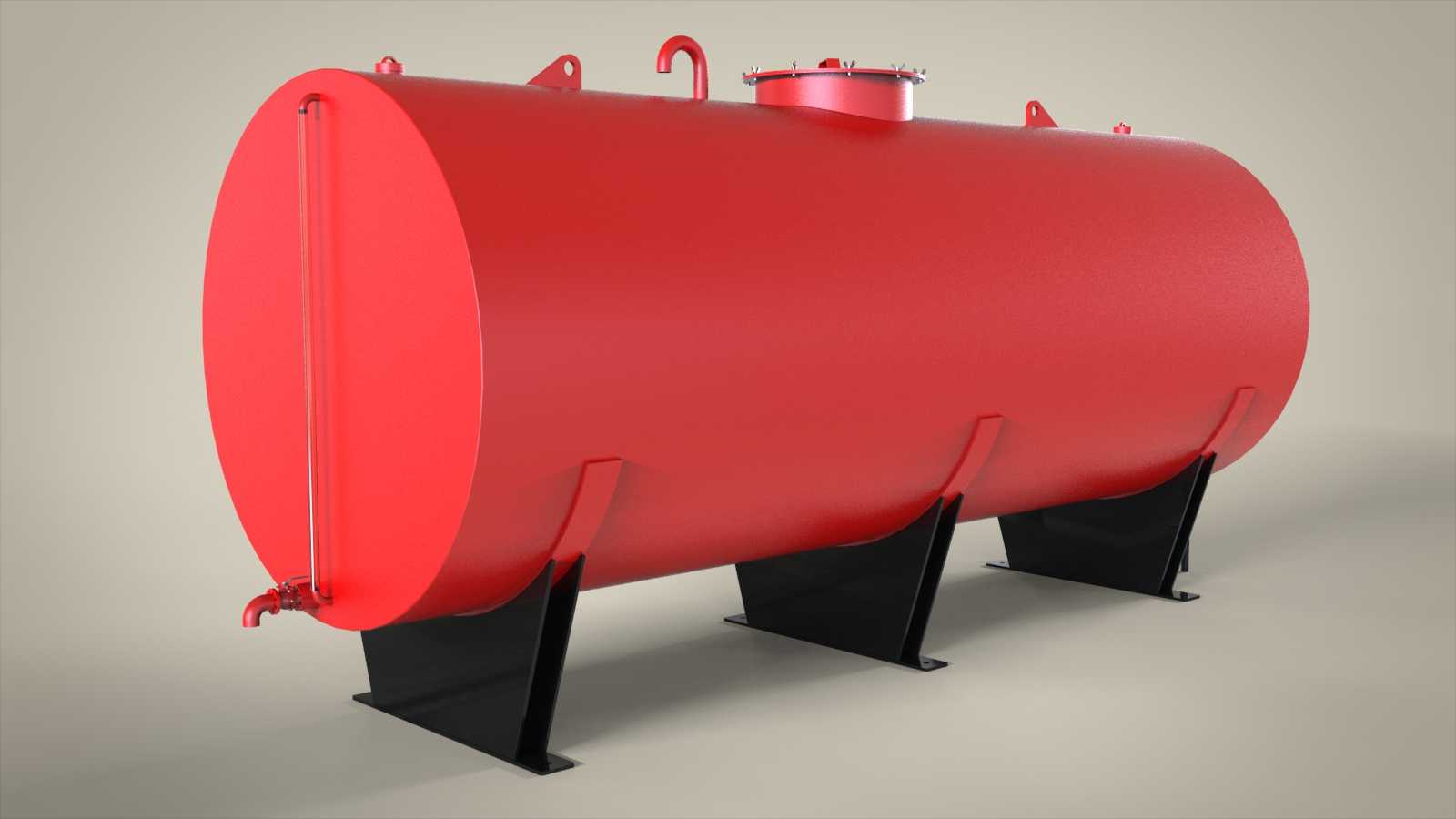

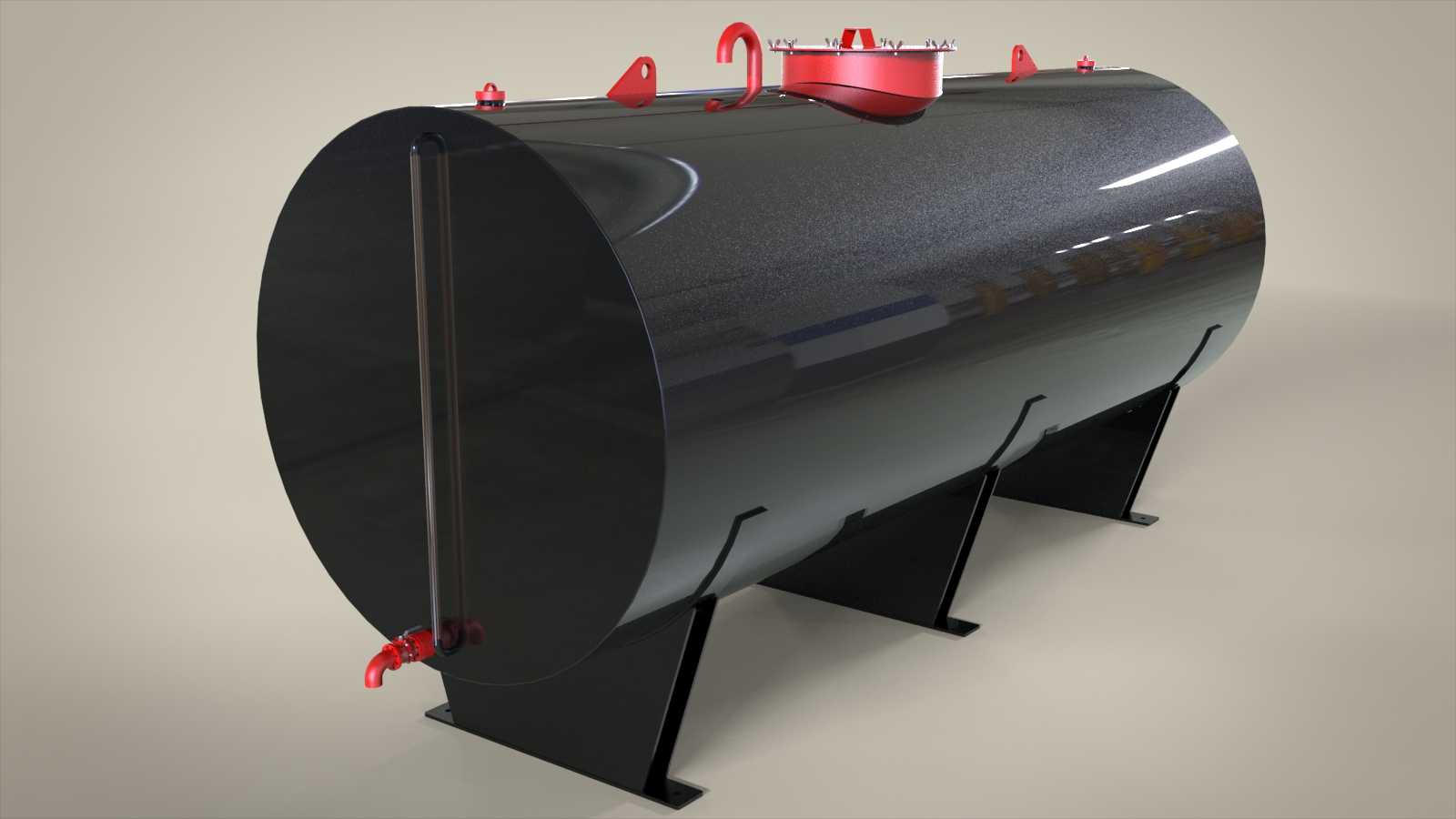

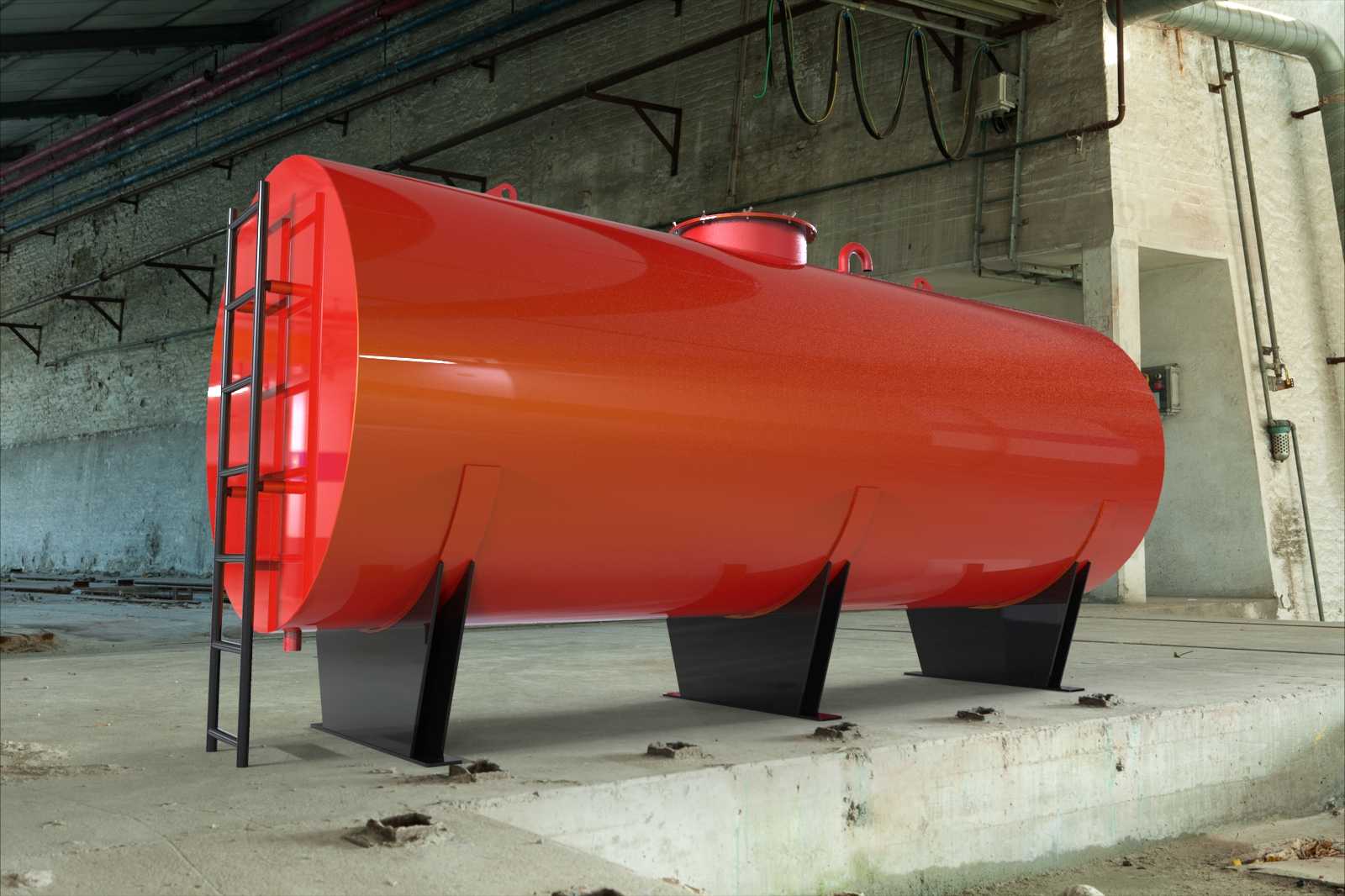

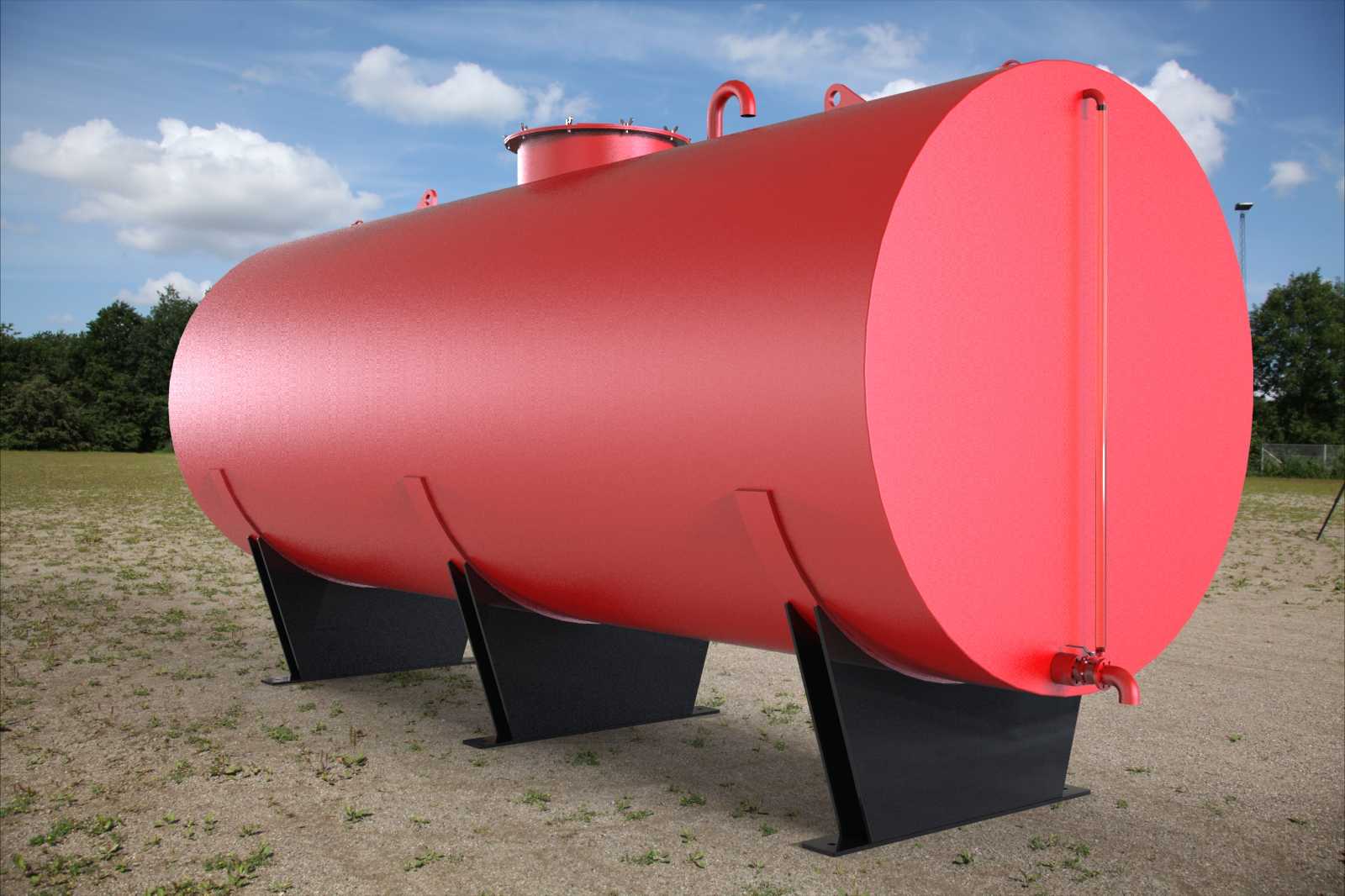

这款卧式储油罐体主要面向工业厂区燃油中转、工程机械集中供油站点、大型农场燃油储备、小型油库临时储配等场景使用，可稳定存储柴油、润滑油等非强腐蚀性液态油料，能够满足固定点位大容量油料存储的实际需求，适配户外露天或厂房内的长期布设要求。罐体整体采用卧式圆柱结构设计，相较于立式储油罐，卧式结构的重心更低，布设时对地基承重的要求更小，抗侧倾稳定性更强，尤其适合地面硬化条件一般的郊野作业站点使用，同时低位布设的结构也方便日常巡检、油料加注与抽取操作，无需搭建高位操作平台即可完成常规运维作业。罐体两端采用标准椭圆封头结构，这种封头结构能够均匀分散内部油料的静压力，避免直角连接处出现应力集中问题，提升罐体长期承压使用的结构可靠性，减少焊缝处的渗漏风险。罐体顶部设置有带密封锁紧结构的人孔组件，方便运维人员定期进入罐体内部开展清理、检修作业，人孔旁配套设置高位通气管路，平衡罐体内部气压，避免加注或抽取油料时罐内形成正压或负压影响作业效率。罐体侧面沿轴向设置透明液位观测管，上下两端分别连通罐体顶部与底部区域，可直观显示罐内实时油料存量，无需额外加装电子液位计即可完成日常液位核查，降低设备配套成本。罐体底部设置排污阀，可定期排出罐底沉积的水分与杂质，保证输出油料的清洁度。支撑结构采用三组折弯成型的鞍式支座，支座与罐体接触面做圆弧贴合处理，均匀承载罐体满容状态下的整体重量，支座底部预留安装固定孔位，可通过膨胀螺栓与硬化地面牢固连接，避免罐体受外力碰撞出现移位。设计过程中充分考虑安装边界需求，罐体整体轴向长度、径向直径与支座间距均匹配常规货运车辆的运输尺寸要求，无需拆分即可完成整体转运，布设时仅需平整硬化地面即可完成安装，无需额外搭建复杂支撑框架，罐体外部预留的接口位置也统一适配常规输油管路的通用连接尺寸，可快速对接现有供油系统完成布设投用。
