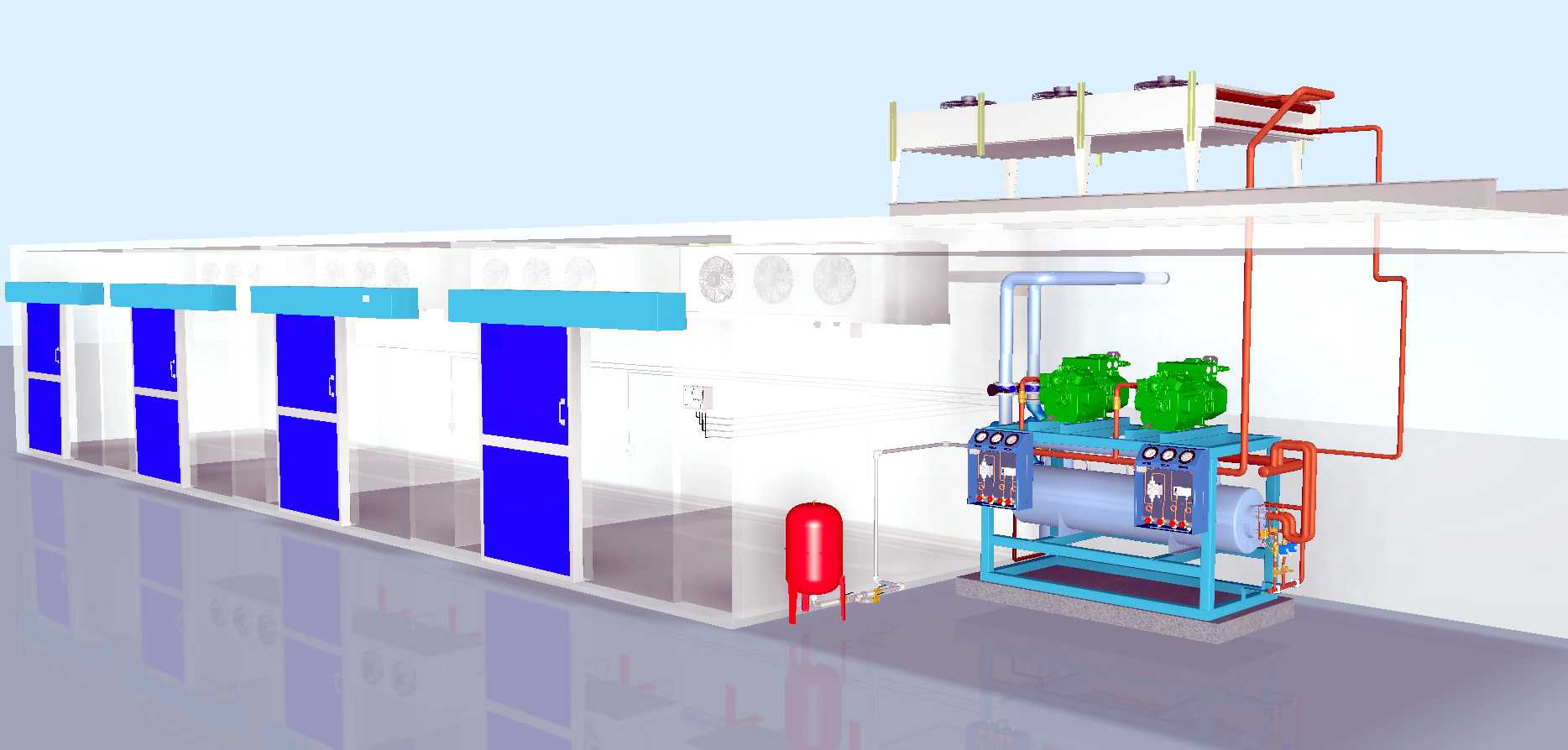

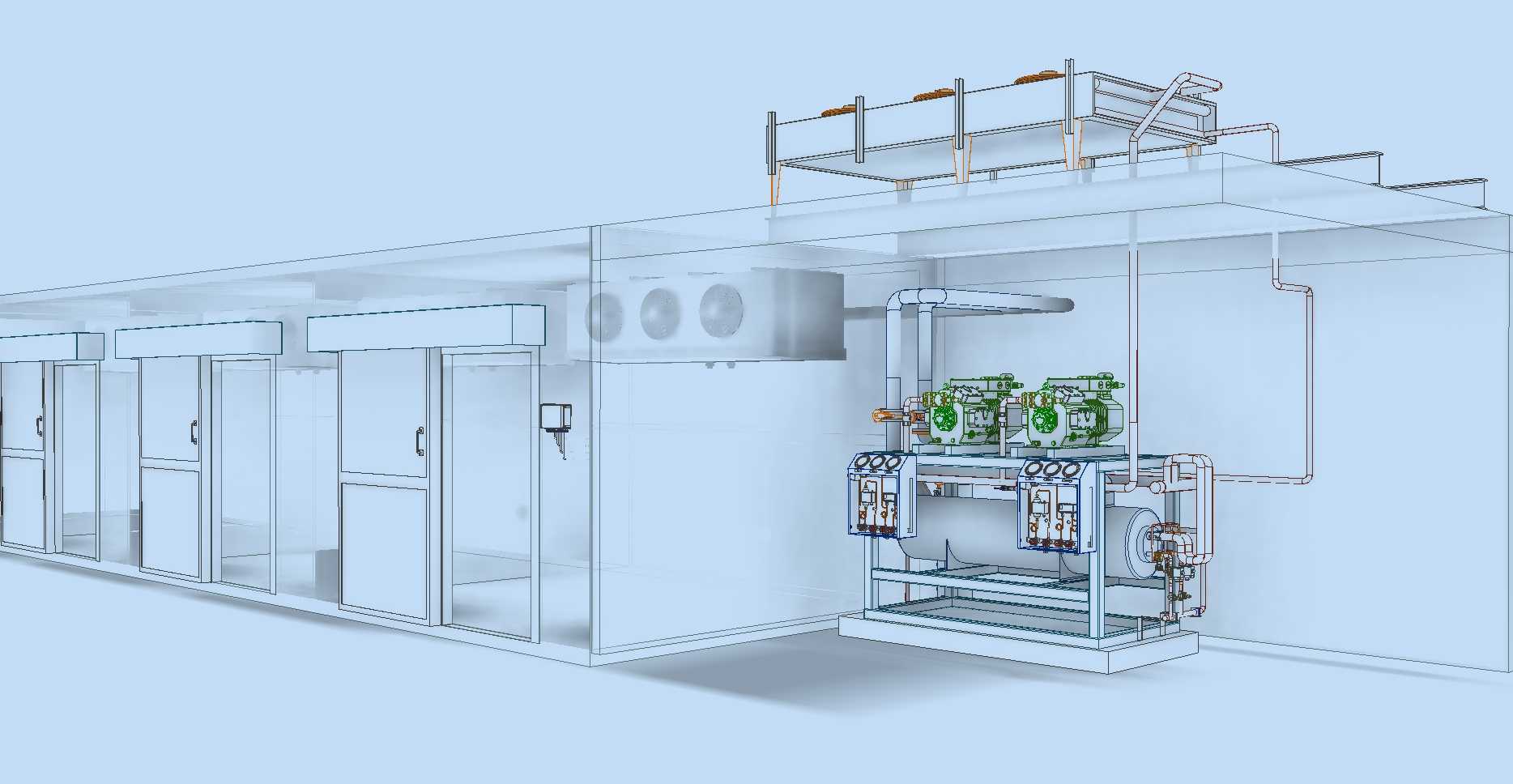

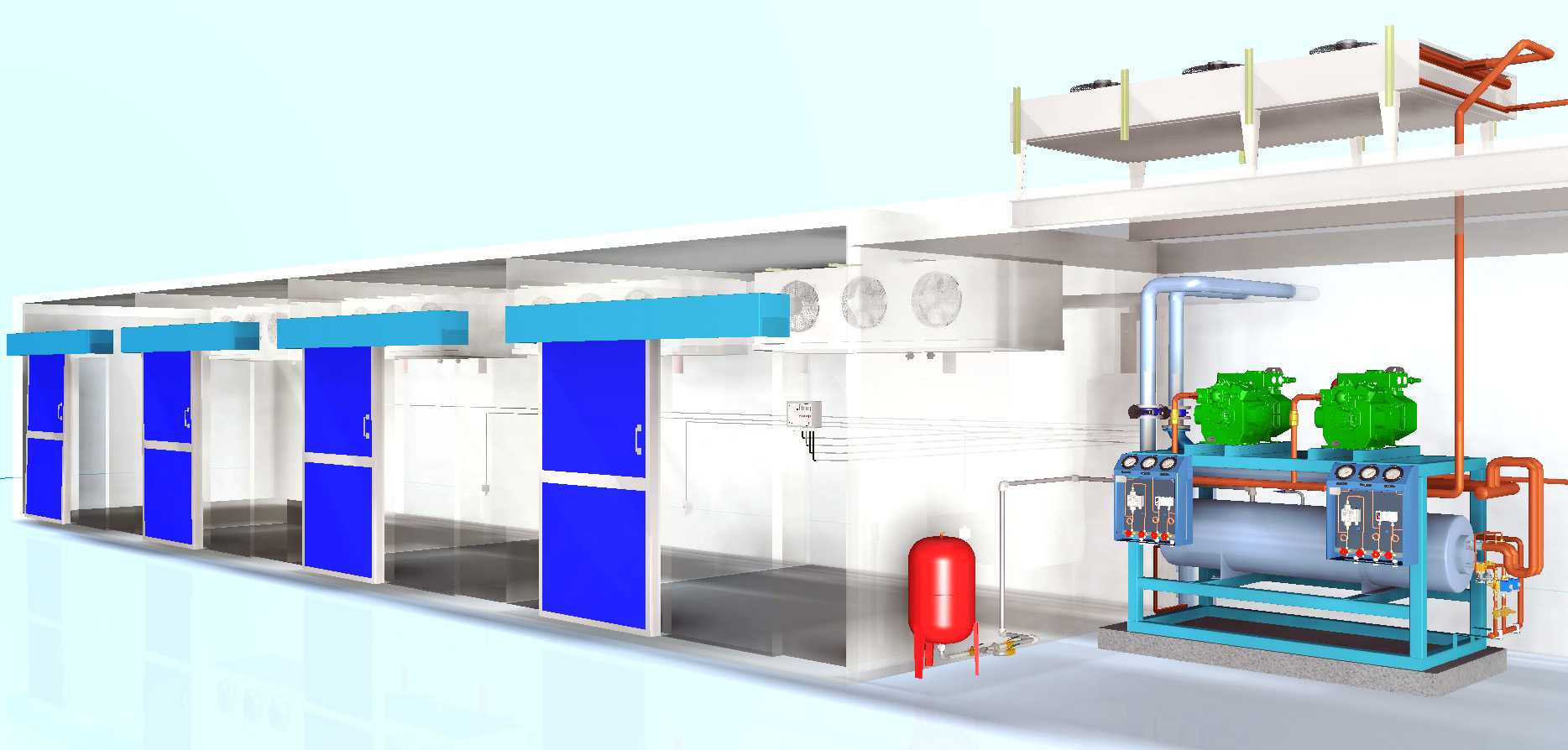

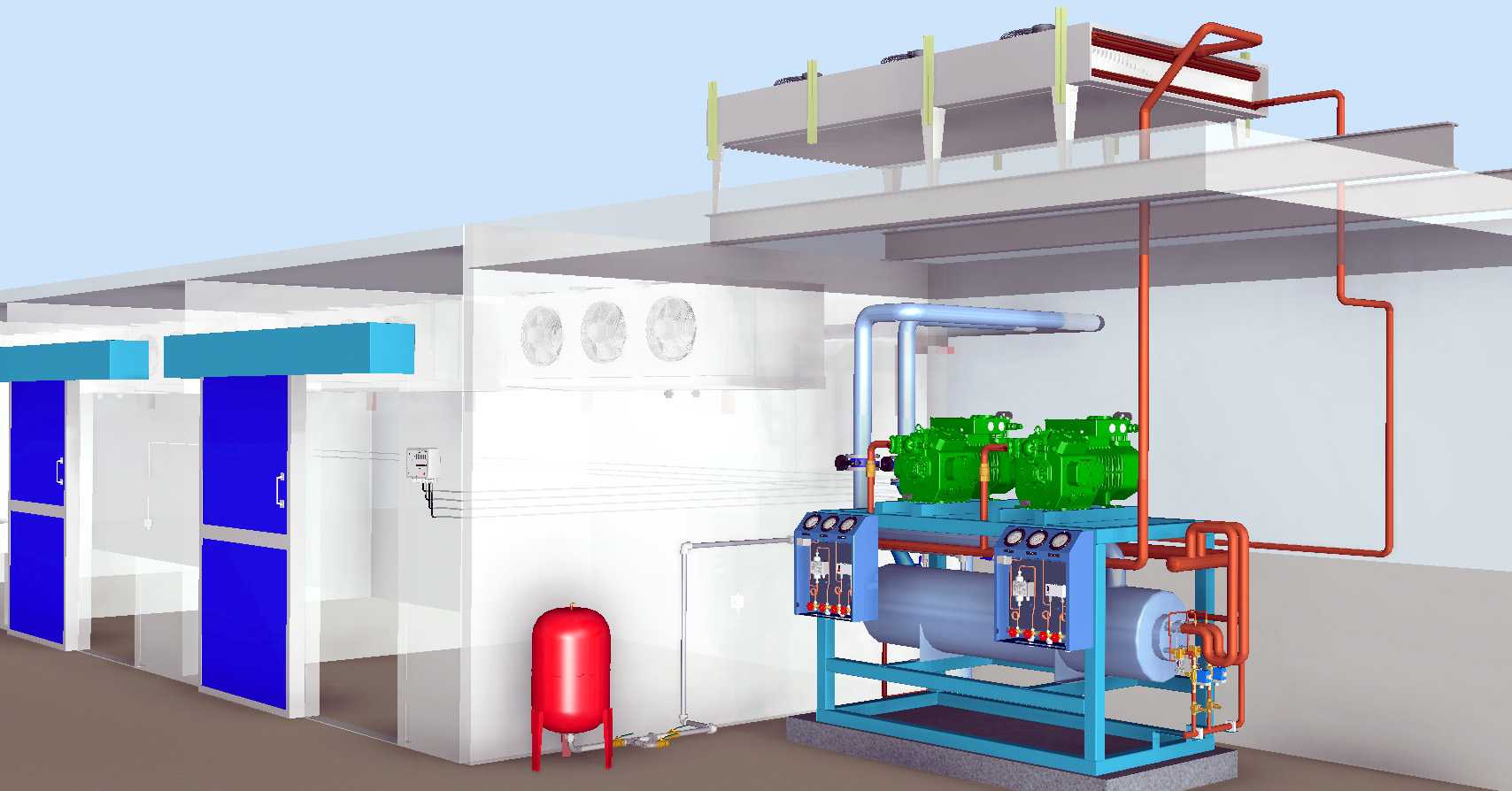

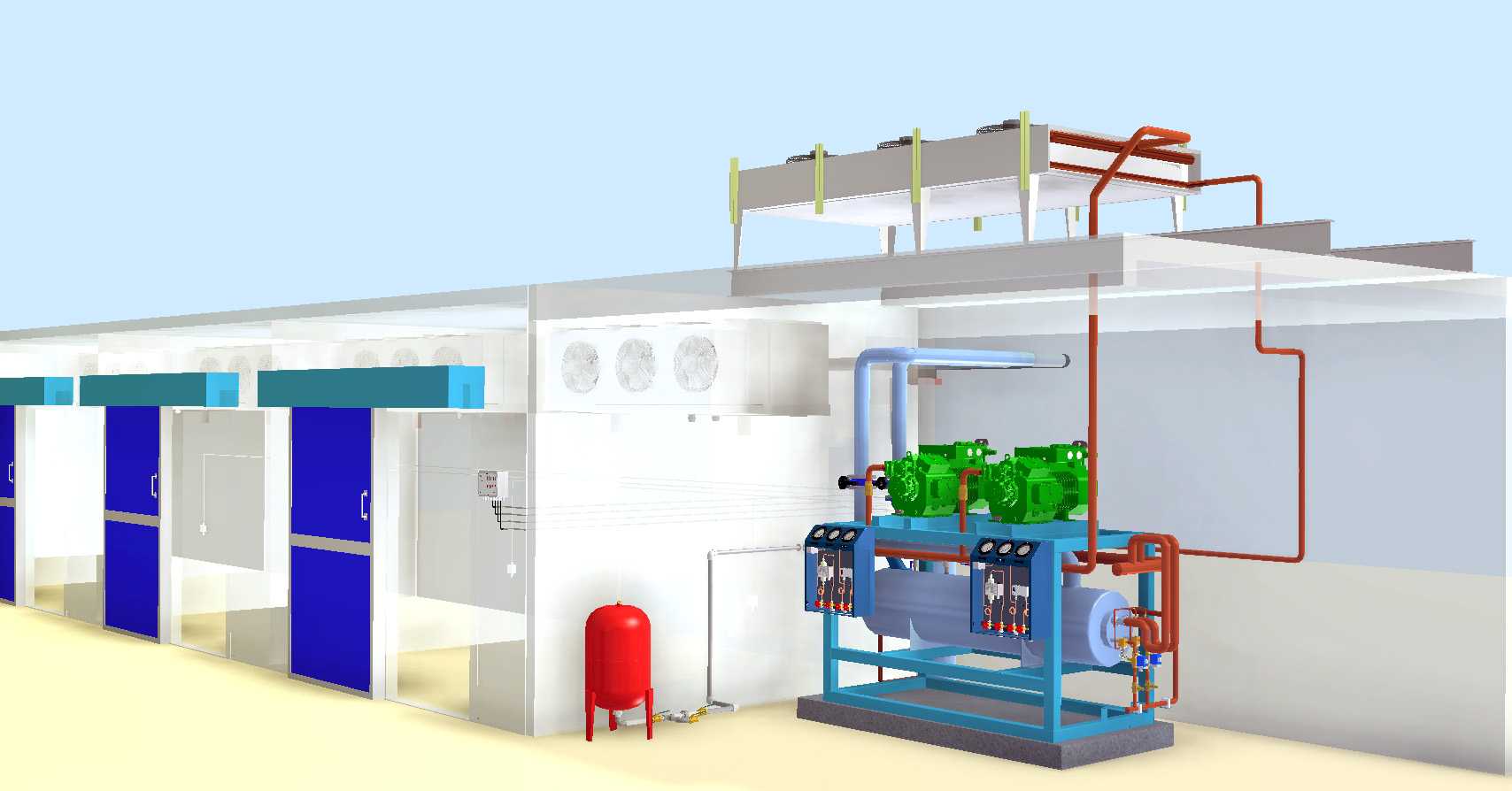

双压缩机组冷库制冷系统整体布局

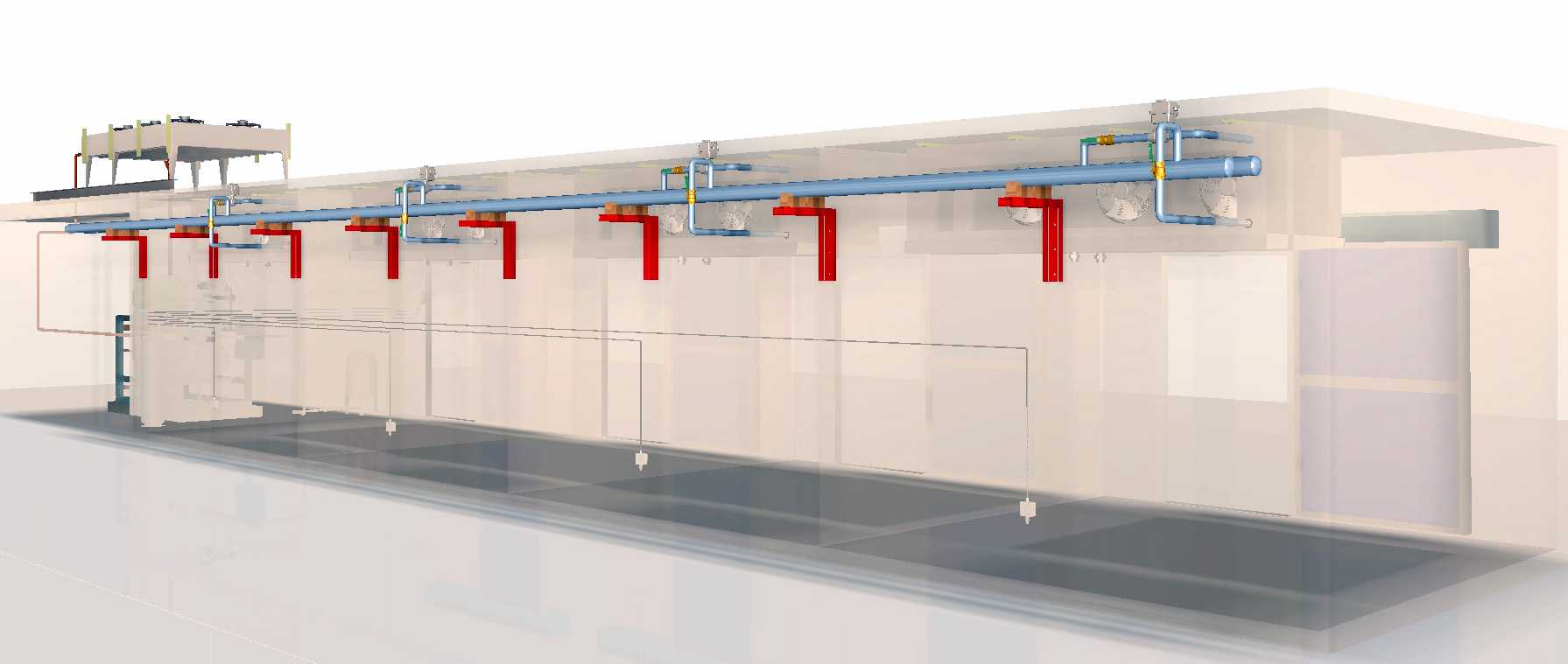

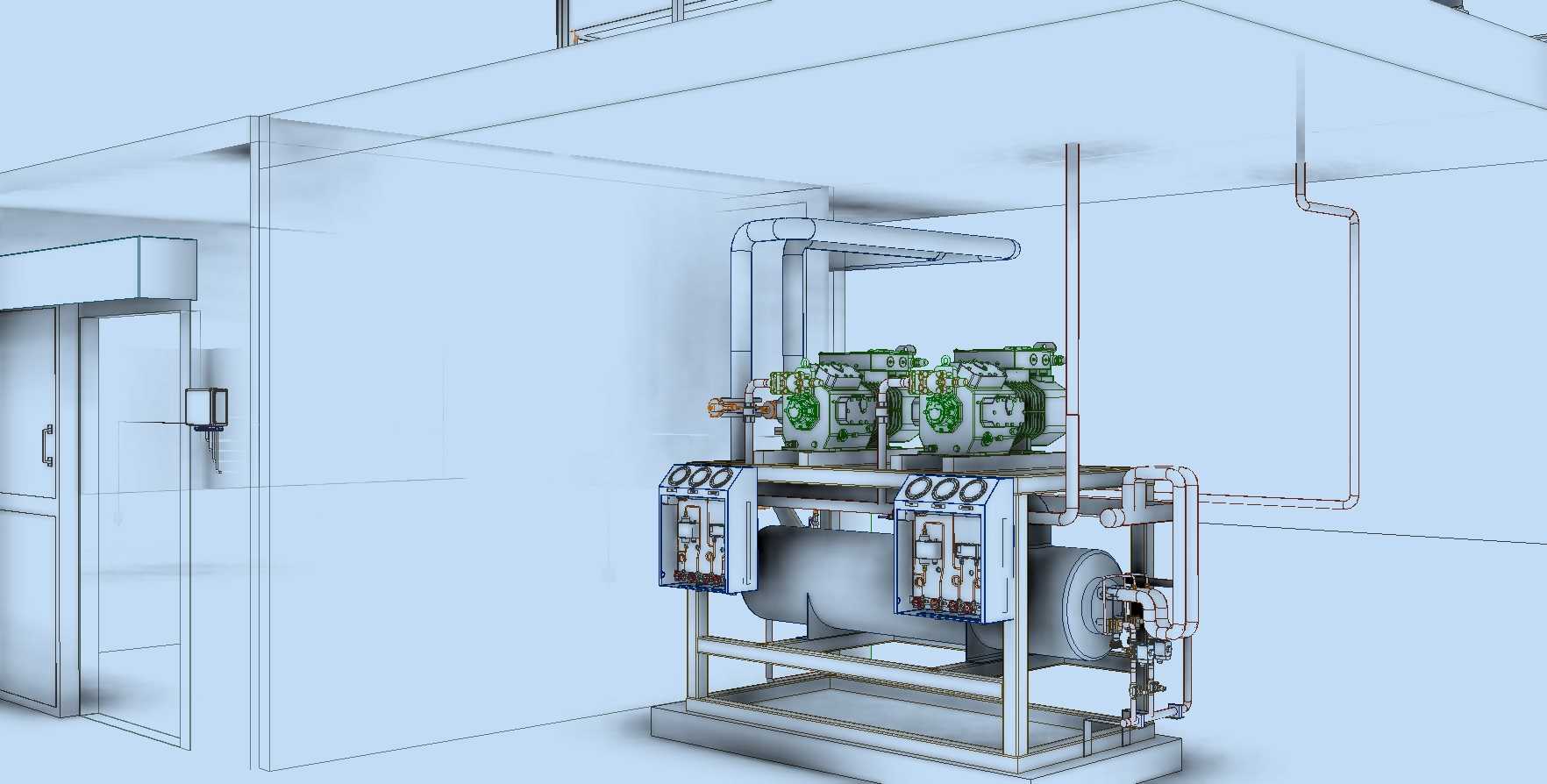

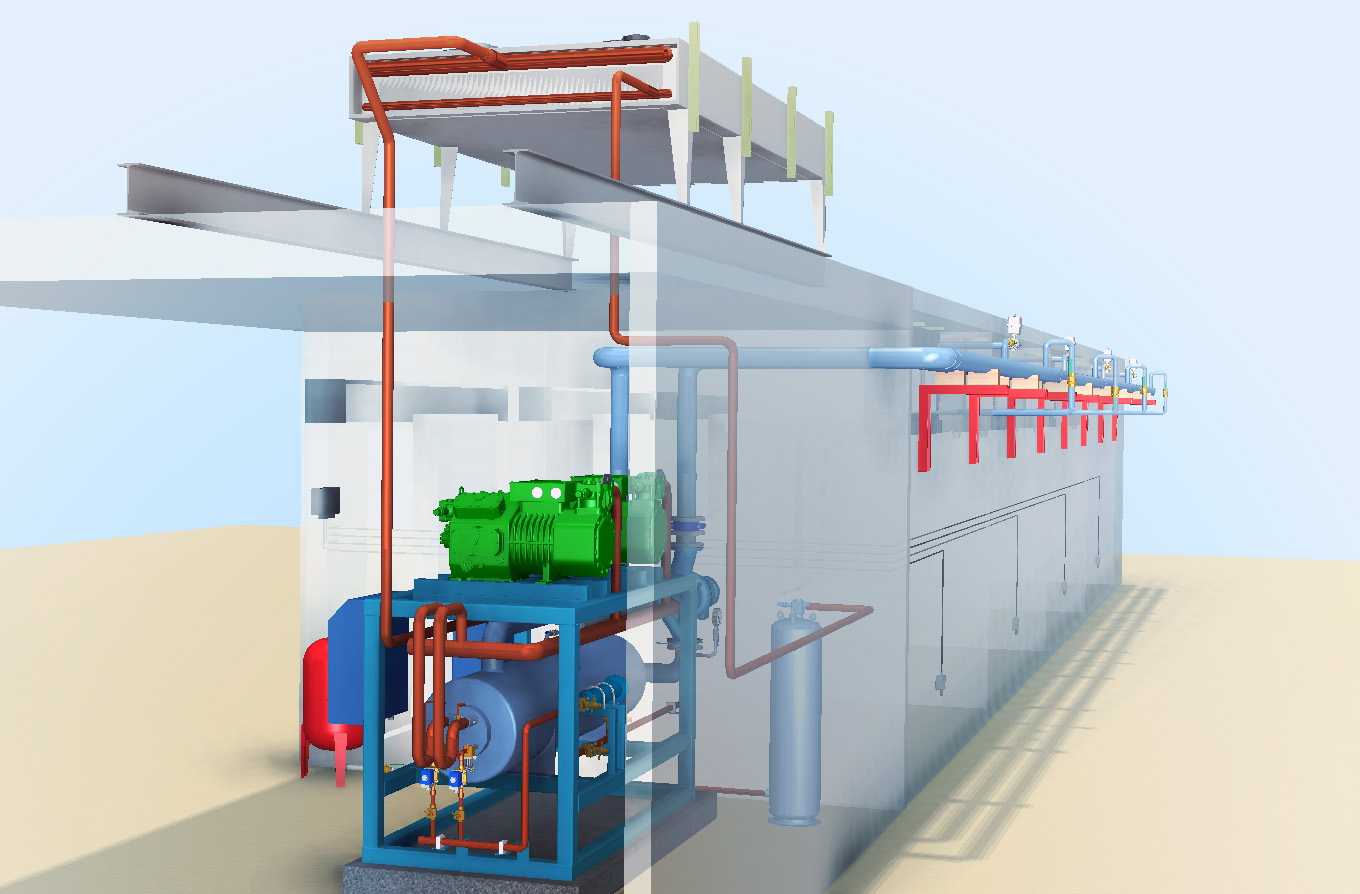

这套制冷系统主要应用于中小型多隔间低温仓储场景，常见于生鲜配送中心、食品加工企业原料暂存区、医药试剂低温存储库等需要稳定维持-8℃低温环境的场所，整套系统覆盖了制冷主机、末端换热、管路输送、安全辅件的全流程布局，可直接为多间独立冷库提供持续冷量输出，满足不同隔间同时制冷的使用需求。从实际用途来看，整套系统通过制冷剂的相变循环完成热量搬运，将冷库内部的热量持续转移到室外环境，让库内始终维持设定的低温状态，避免存储的货品出现变质、失效问题，双压缩机的配置可以根据库内冷量需求灵活调整运行台数，低负荷时单台运行降低能耗，高负荷时双台同时启动保障冷量充足，也能在单台机组维护时保留基础制冷能力，避免库温大幅波动影响存储物安全。在功能特性上，系统配置了卧式储液器来存储循环过程中多余的制冷剂，适配不同负荷下的制冷剂流量变化，配套的膨胀容器可以补偿制冷剂温度变化带来的体积波动，避免管路内压力异常升高损坏部件，红色的安全辅件集成了压力保护与介质过滤功能，可过滤管路内的杂质避免压缩机出现磨损，同时在压力超限时自动泄放保障系统运行安全。顶部布置的冷风机通过均匀排布的出风口将冷风输送到冷库各个区域，避免出现局部冷量不足的死角，红蓝区分的管路分别对应高压排气与低压回气路径，管路走向顺着建筑结构排布，减少不必要的弯折降低管路阻力。设计过程中充分考虑了现场安装的边界条件，主机组采用整体撬装式底座，所有压缩机、储液器、阀组都预先集成在蓝色框架底座上，现场仅需要对接电源、进出管路与库内冷风机即可完成安装，大幅降低现场施工的工作量。主机组预留了足够的操作维护空间，阀组、仪表都布置在人员站立可操作的高度，日常巡检时可以直接读取压力参数、调整阀门开度，不需要额外攀爬作业。整套系统的安装尺寸适配常规冷库的机房预留空间，机组底座的固定孔位符合通用制冷机房的安装标准，管路接口位置预留了足够的操作间隙，方便现场进行管道焊接与法兰对接，冷风机的吊装位置对应冷库隔间的顶部中央，送风范围可以完整覆盖整个库区，不会与冷库门、顶部照明等其他设施产生安装干涉，管路沿着墙面与顶部梁柱排布，不占用冷库内部的存储使用空间，同时也方便后期进行管路检漏与保温层维护。
