Nema34规格步进电机高精度三维结构

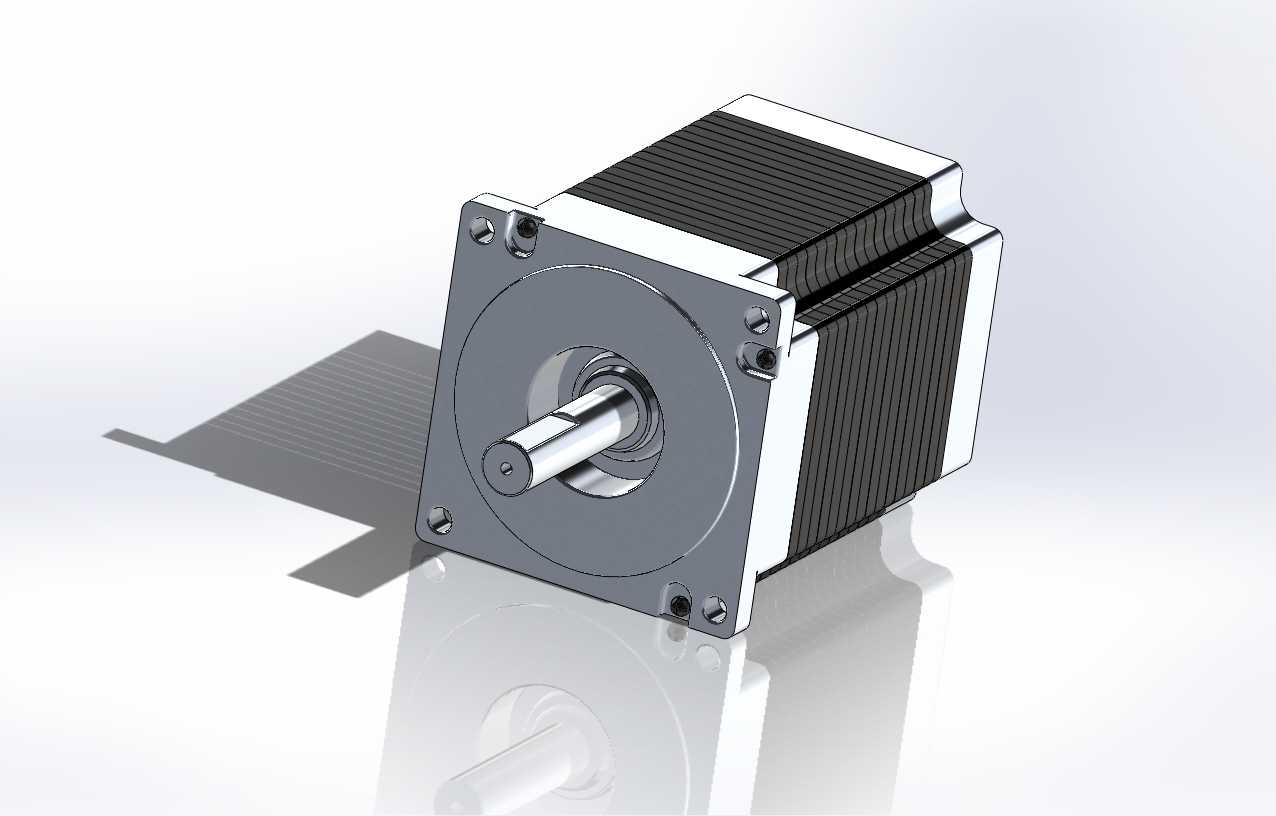

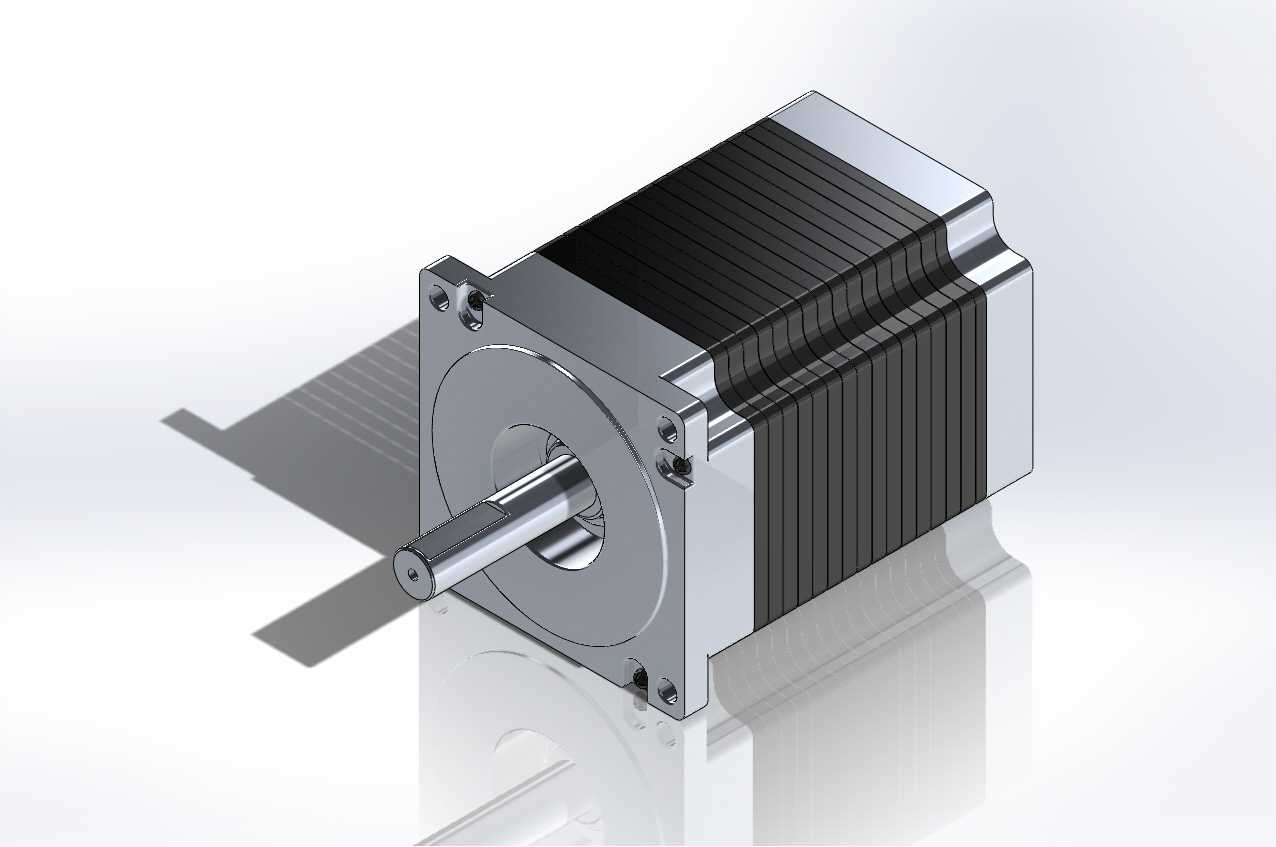

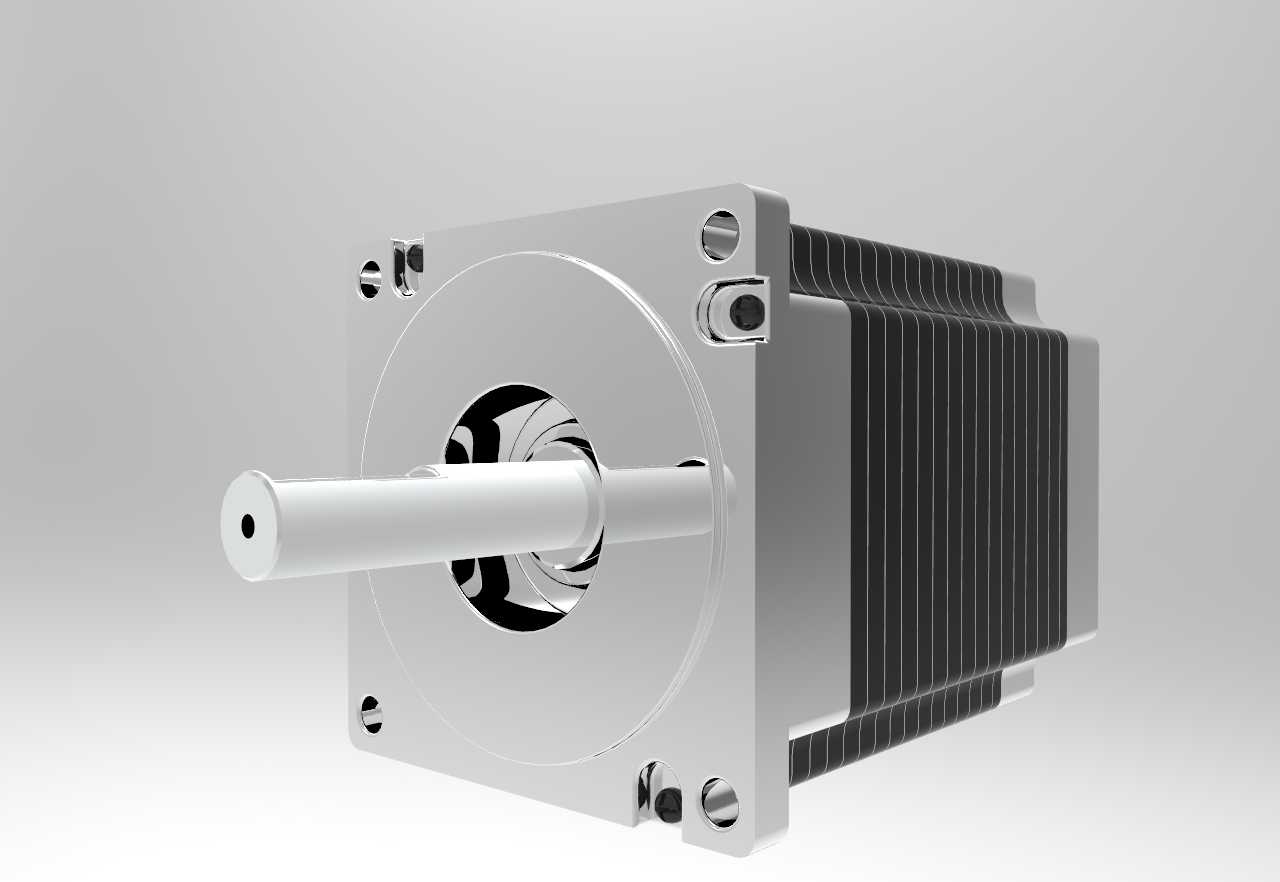

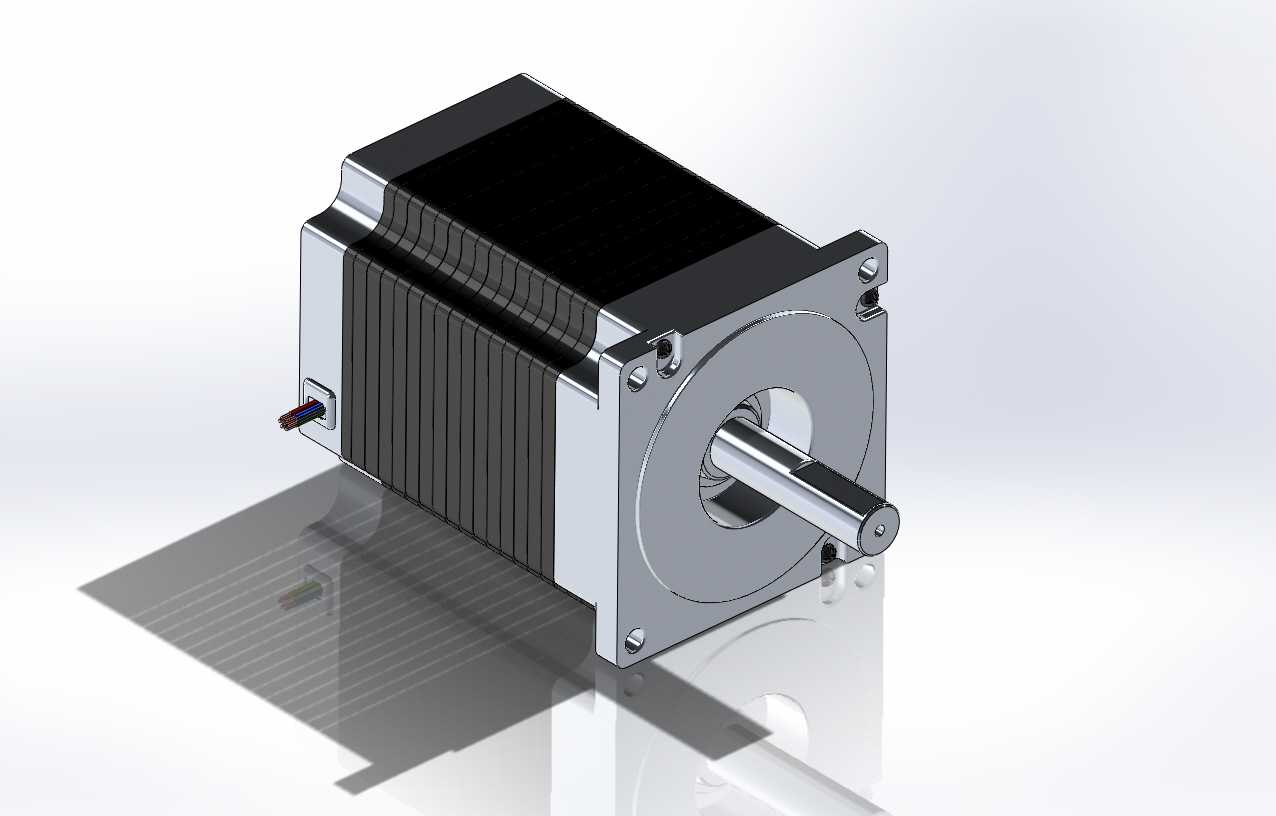

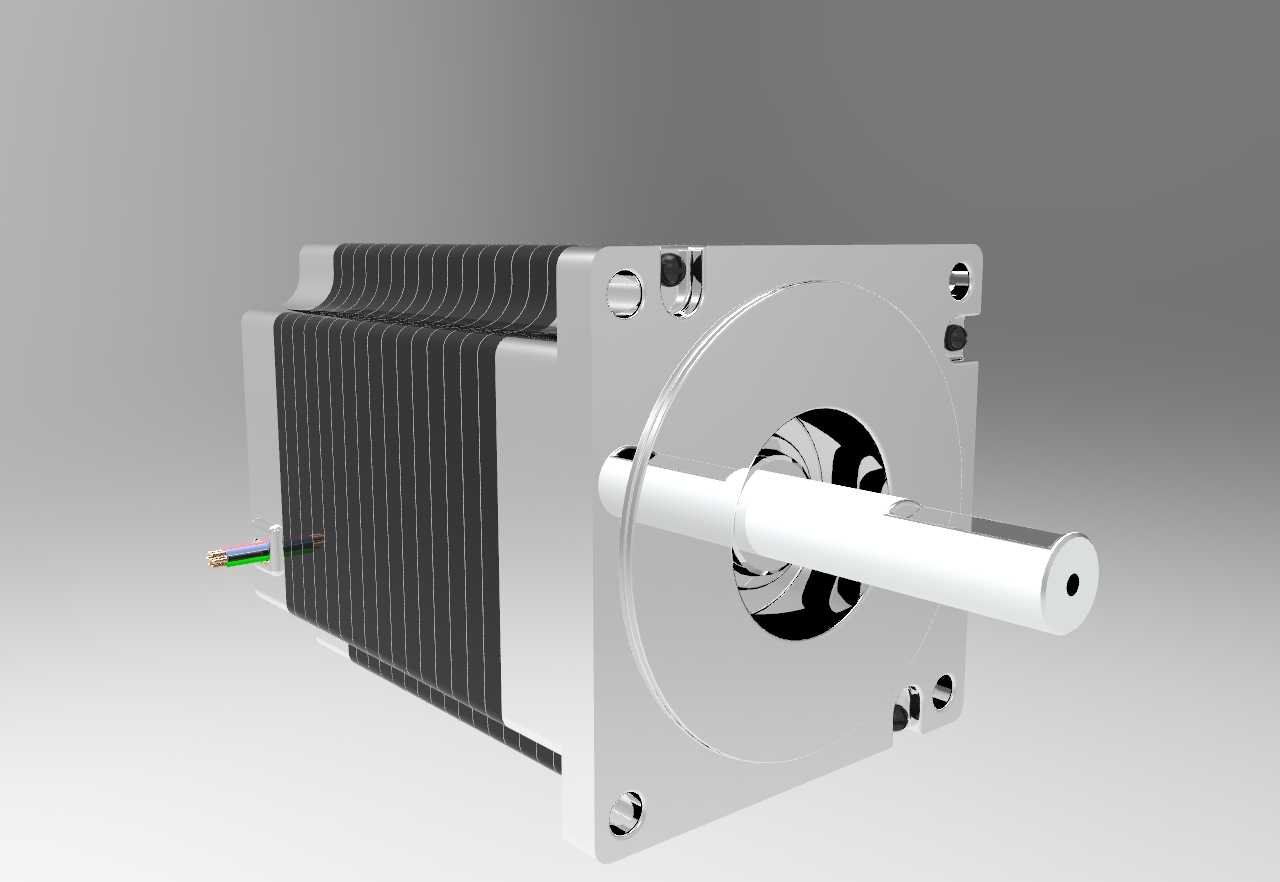

这款Nema34规格步进电机的三维结构，完整还原了工业级混合式步进电机的全部实体特征，可直接用于自动化设备的整机装配干涉校验、运动仿真模拟以及安装布局规划工作。在实际工业场景中，该规格步进电机是中大型自动化传动系统的核心执行元件，广泛应用于数控雕刻机的进给轴驱动、自动化生产线的点位输送机构、3D打印设备的高精度运动平台、工业包装机械的分度定位单元、纺织机械的送经传动结构以及安防监控设备的云台转动驱动等场景，能够在开环控制条件下实现精准的角位移输出，无需额外加装位置反馈装置即可达到较高的定位精度，大幅降低整套控制系统的硬件成本。从产品功能特性来看，该结构完整呈现了86mm机座方形安装法兰的标准特征，前端输出轴采用单出轴光轴搭配轴向定位孔的设计，可通过联轴器、同步带轮或者齿轮直接连接负载端，输出轴与前端盖之间预留了标准密封件安装槽位，能够适配常规骨架油封实现转轴部位的防尘防油防护，适配多粉尘、少量切削液飞溅的工业车间使用环境。电机机身的散热鳍片结构采用等距叠片式设计，完整还原了定子铁芯叠压形成的散热筋特征，能够在电机持续运行过程中通过增大机身与空气的接触面积提升散热效率，避免长时间高负载运行导致的绕组温升过高问题，保障电机输出扭矩的稳定性。尾部出线端预留了多芯线缆的出线防护结构，可适配航空插头或者直接出线的接线方式，方便用户根据实际布线需求灵活选择接线方案。在设计思路上，该结构严格遵循Nema34步进电机的行业通用安装规范，安装法兰的四个固定孔位采用对称式布局，孔距、孔径以及止口尺寸完全匹配行业通用安装标准，用户在进行设备设计时无需额外制作转接法兰，即可直接将该电机安装到标准86电机安装座上，大幅缩短设备的设计研发周期。外形尺寸与安装边界方面，模型精准还原了电机的方形机身轮廓、输出轴伸出长度、机身总长度以及尾部出线端的空间占位，在进行整机装配设计时，可直接通过该模型校验电机与周边结构件的安全间隙，避免出现安装干涉、线缆弯折半径不足或者输出轴与负载连接长度不匹配的问题，同时模型也预留了后端加装编码器、刹车模块的扩展空间尺寸，方便用户根据实际控制需求扩展闭环控制、断电制动等附加功能，适配不同复杂度的自动化传动系统设计需求。
