赫兹4千瓦风冷高速主轴电机结构设计

这款主轴电机主要面向中小型数控雕刻、开料加工场景，适配木工板材铣削、软金属精细雕刻、广告板材切割等常见加工工况，作为加工设备的核心动力输出部件，它直接决定了加工过程的切削稳定性与工件表面加工质量。在实际生产场景中，这类主轴电机常被安装在数控龙门移动平台的滑枕端面，跟随Z轴进给结构完成垂直方向的进刀、退刀动作，配合XY轴的平面移动轨迹，可实现平面铣削、轮廓切割、钻孔倒角等多类型加工工序。

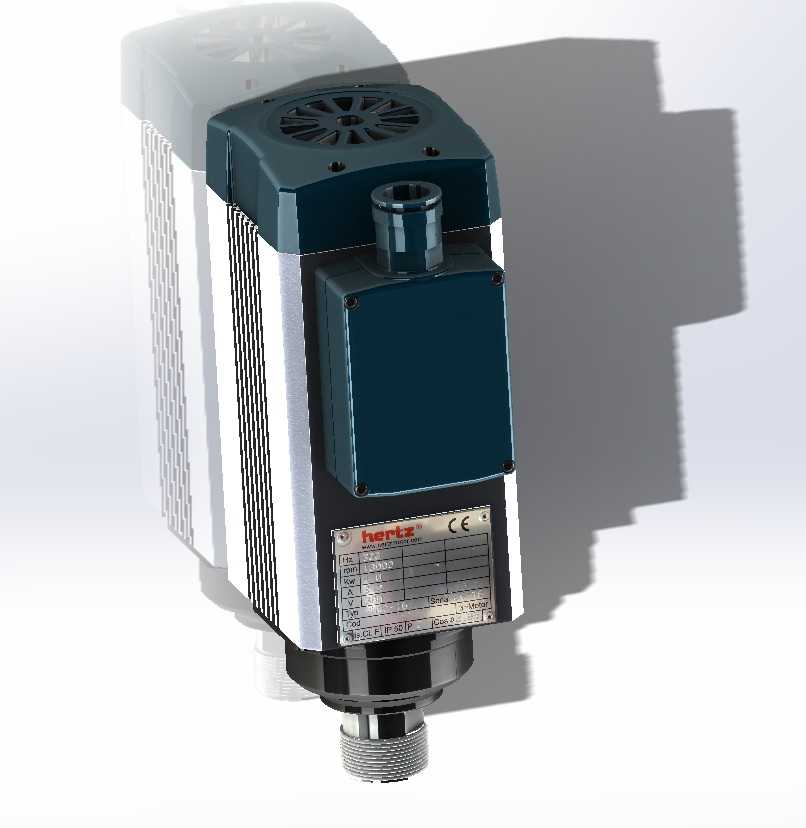

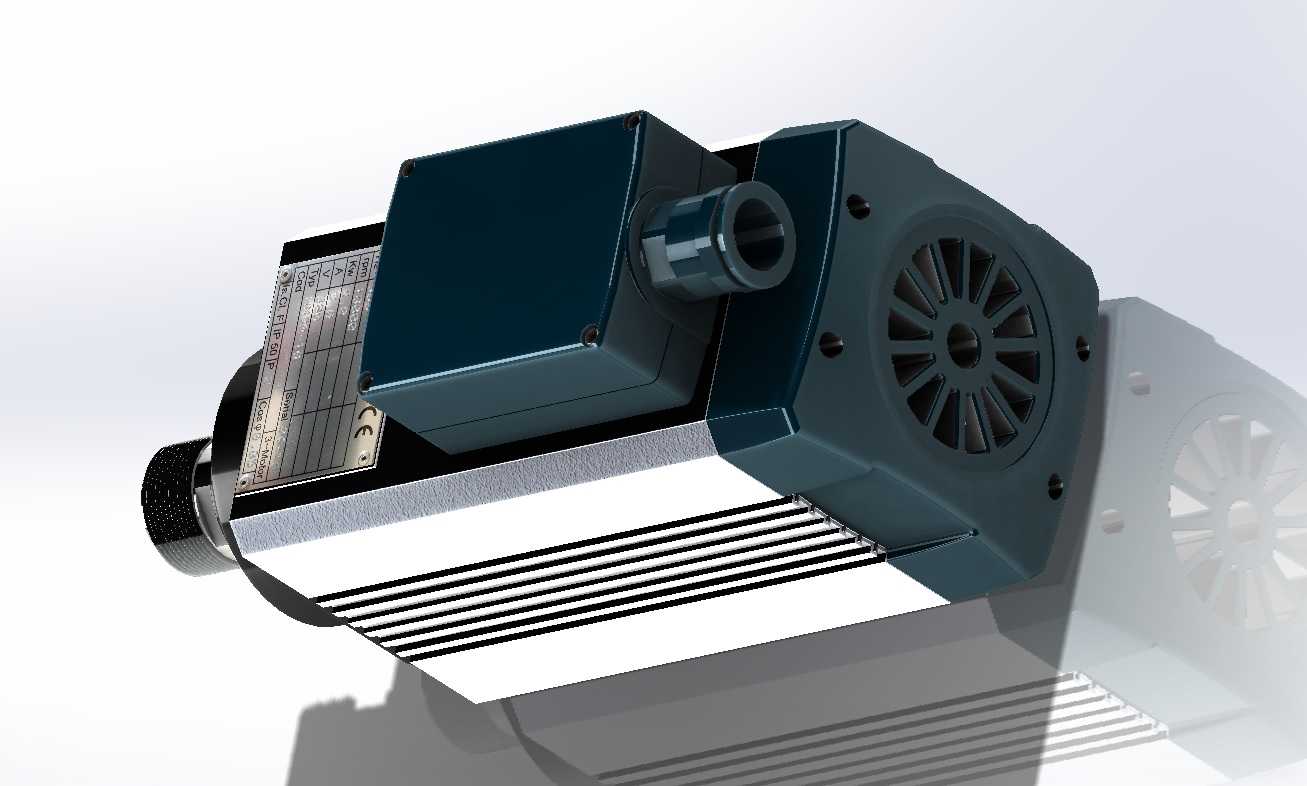

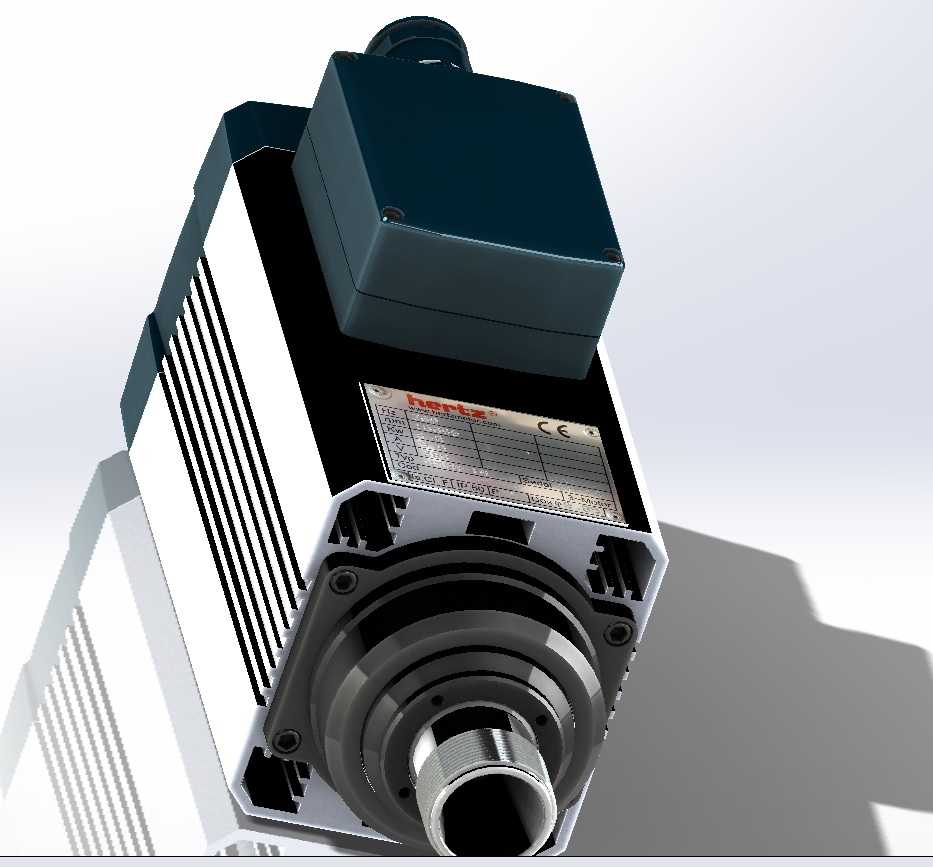

从功能特性来看，这款4千瓦功率的主轴电机采用风冷散热结构，机身侧面集成了大面积的散热鳍片，顶部配置独立的散热风路，可在高转速连续运行过程中快速带走定子绕组产生的热量，避免长时间高负载运行出现过热退磁、转速不稳的问题。电机输出端采用标准的ER型夹头接口，可适配不同直径的铣刀、钻头等切削刀具，换刀操作便捷，夹持精度可靠，能保证刀具高速旋转时的径向跳动控制在合理范围内，减少加工振纹的产生。机身侧面配置独立的接线盒，内置电源接线与运行信号接线端子，防护等级满足车间多尘环境的使用要求，可有效阻挡切削粉尘、飞溅的切削液进入接线区域造成电路故障。

在设计思路上，这款主轴电机采用方形机身结构，相较于传统圆形主轴，方形外壳的四个平面可直接配合安装压块完成固定，无需额外制作弧形抱箍，安装对位更加便捷，同时机身的结构刚性更强，高速运行时的抗振表现更优。设计过程中充分考虑了安装边界的适配性，机身的安装定位尺寸兼容市面上多数中小型数控雕刻机、木工开料机的主轴安装位，用户替换原有主轴时无需大幅修改设备的安装结构。电机整体的轴向长度经过优化，在保证内部定子、转子有足够绕线空间满足4千瓦功率输出的前提下，尽可能压缩了轴向尺寸，减少Z轴方向的空间占用，提升设备的有效加工行程。电机的前后轴承采用配对安装的高速精密轴承，可支撑最高每分钟上万转的连续运行，轴承部位设计有密封结构，可阻挡加工过程中产生的粉尘进入轴承滚道，延长轴承的维护周期与使用寿命。在实际安装时，只需将电机嵌入设备的主轴安装座，通过四个侧面的压块锁紧固定，完成接线与散热风道的对接即可投入使用，安装调试门槛较低，适合设备升级、故障替换等多种应用场景。
