鼓式制动器用制动蹄片三维结构设计

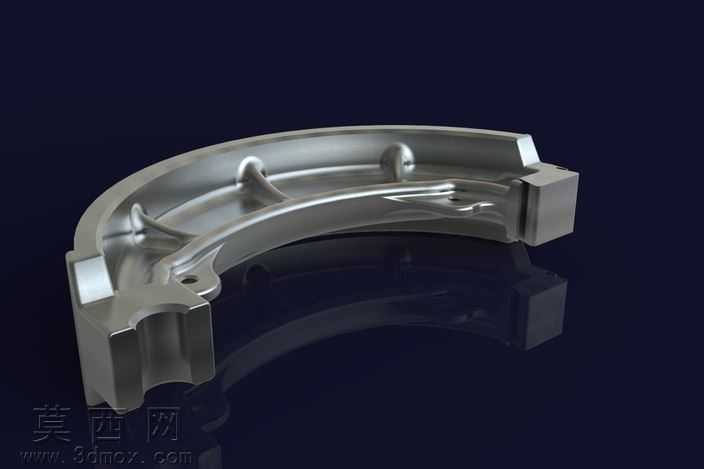

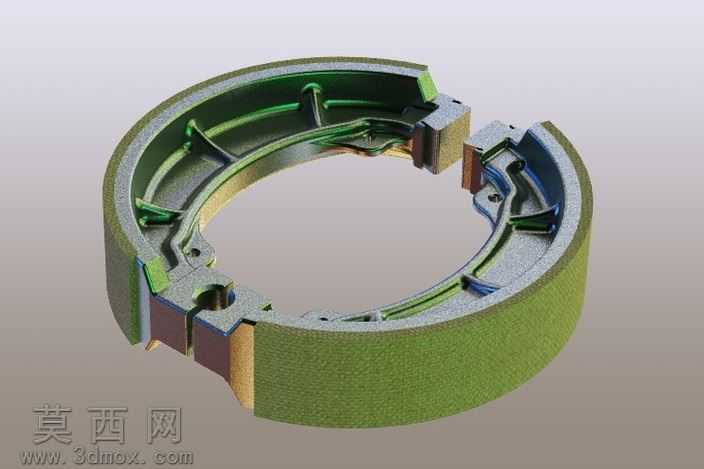

本模型采用Pro/Engineer Wildfire软件完成全参数化三维建模，建模过程严格遵循鼓式制动器制动蹄片的实际工程尺寸与装配逻辑，首先通过草绘绘制蹄片的弧形基准轮廓，精准匹配制动鼓的内圆曲率，保证后续制动接触时的贴合面积符合设计要求。建模阶段采用拉伸、旋转、切除等基础特征构建蹄片的基体骨架，针对蹄片上的加强筋结构，采用筋特征命令逐一创建，筋条沿蹄片弧形径向均匀分布，既保证了蹄片在制动承压时的结构刚度，又合理控制了零件整体重量，避免不必要的材料冗余。针对蹄片两端的安装铰接位与驱动端卡位结构，通过精准的尺寸约束完成特征创建，预留的铰接孔同轴度公差控制在合理工程范围内，保证后续与制动底板、制动凸轮等部件的装配适配性。材质渲染阶段，蹄片金属基体部分采用铸钢材质表现，赋予哑光银灰色金属质感，表面添加细微的铸造纹理与倒角高光，还原金属零件的真实加工质感；摩擦衬片部分采用耐高温摩擦材料材质，呈现棕褐色半哑光质感，与金属基体形成清晰的材质区分，直观展现蹄片的复合结构特点。模型结构完整还原了闸瓦制动系统中制动蹄的核心形态，弧形蹄身的曲率经过反复校验，确保张开时能与制动鼓内表面实现均匀面接触，筋条的排布位置经过受力模拟优化，可有效分散制动时产生的径向挤压力，避免蹄片出现应力集中导致的变形断裂。设计过程中充分考虑了零件的工艺可行性，所有转角处均添加了符合铸造工艺要求的圆角过渡，安装孔位周边做了局部加厚处理，提升铰接位置的结构强度，整体模型无碎面、无破孔、无几何错误，特征树逻辑清晰可编辑，可直接用于制动系统的装配干涉校验、工程图导出以及后续的有限元受力分析，适用于汽车、轨道车辆鼓式制动系统的设计参考与教学演示场景。
