简易通风盘式制动器结构三维设计

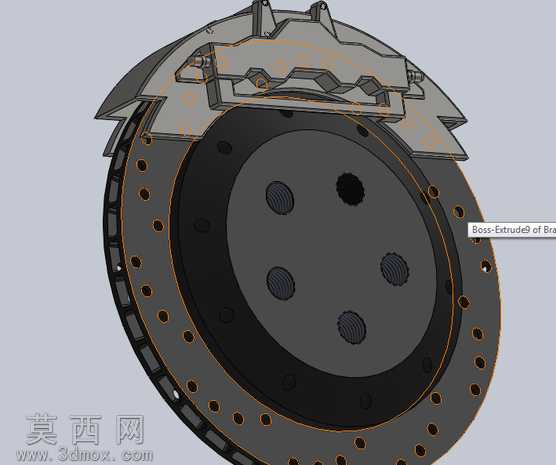

本作品为简易盘式制动器的三维结构设计，采用三维建模软件完成全参数化建模，完整还原了浮动钳盘式制动器的核心结构组成。建模过程中首先对制动盘进行基础特征创建，采用带通风散热孔的盘体结构，沿制动盘圆周均匀排布多组圆形散热通孔，同时在盘体安装端设计了对应轮毂连接的螺栓定位孔，保证制动盘与轮毂装配的同轴度与连接可靠性，建模时对盘体的摩擦工作面做了平整化特征处理，还原真实制动盘的摩擦面精度要求。其次完成制动卡钳的结构建模，卡钳采用跨置式结构设计，整体包覆制动盘两侧摩擦区域，卡钳内部预留了制动块安装、活塞运动的腔体空间，卡钳外侧的安装支架特征做了对应悬架连接的安装孔位设计，保证卡钳安装的定位精度。建模过程中对各零部件的装配关系做了精准约束，制动块与制动盘之间预留了合理的工作间隙，卡钳与制动盘的相对位置符合浮动钳工作时的滑动行程要求，避免出现运动干涉问题。材质渲染方面，制动盘采用灰铸铁材质表现，还原金属铸件的哑光深灰金属质感，对散热孔边缘做了轻微的倒角渲染处理，体现机械加工的工艺细节；制动卡钳采用铸钢材质搭配浅灰色金属漆面效果，卡钳表面的加强筋结构做了光影强化处理，突出结构的刚度设计特征；摩擦块部分采用耐磨复合材料的深色粗糙质感表现，与金属部件形成明确的材质区分。设计思路上围绕盘式制动器的核心工作原理展开，简化了不必要的复杂管路与外部附件结构，重点突出制动盘、制动卡钳、摩擦块这三大核心部件的配合关系，清晰展示盘式制动器通过卡钳夹紧制动盘产生摩擦力矩、实现车轮制动的工作机制，模型整体结构简洁明了，各部件特征清晰，能够直观展现简易盘式制动器的机械结构与传动逻辑，可用于机械原理教学、制动系统结构参考等场景，建模过程中所有特征均采用可编辑的参数化特征创建，方便后续对制动盘尺寸、卡钳规格等参数进行调整修改，适配不同的制动需求场景。
