4.7欧姆绕线式制动电阻结构设计

这款绕线式制动电阻是工业电气传动系统中不可或缺的能耗元件，主要应用于变频器驱动的各类传动场景，包括起重设备的起升与走行机构、电梯曳引系统、矿山输送设备、轨道交通车辆制动回路、数控机床主轴驱动单元以及风机水泵类负载的调速系统中。在传动设备需要快速减速或停车时，电机处于发电状态会向直流母线回馈能量，若不及时消耗这部分能量会导致母线电压过冲损坏驱动器件，该电阻正是通过将回馈的电能转化为热能耗散的方式，保障传动系统稳定运行，避免过压故障触发停机，同时也能吸收设备运行过程中的瞬时冲击能量，平滑电路中的电压波动。

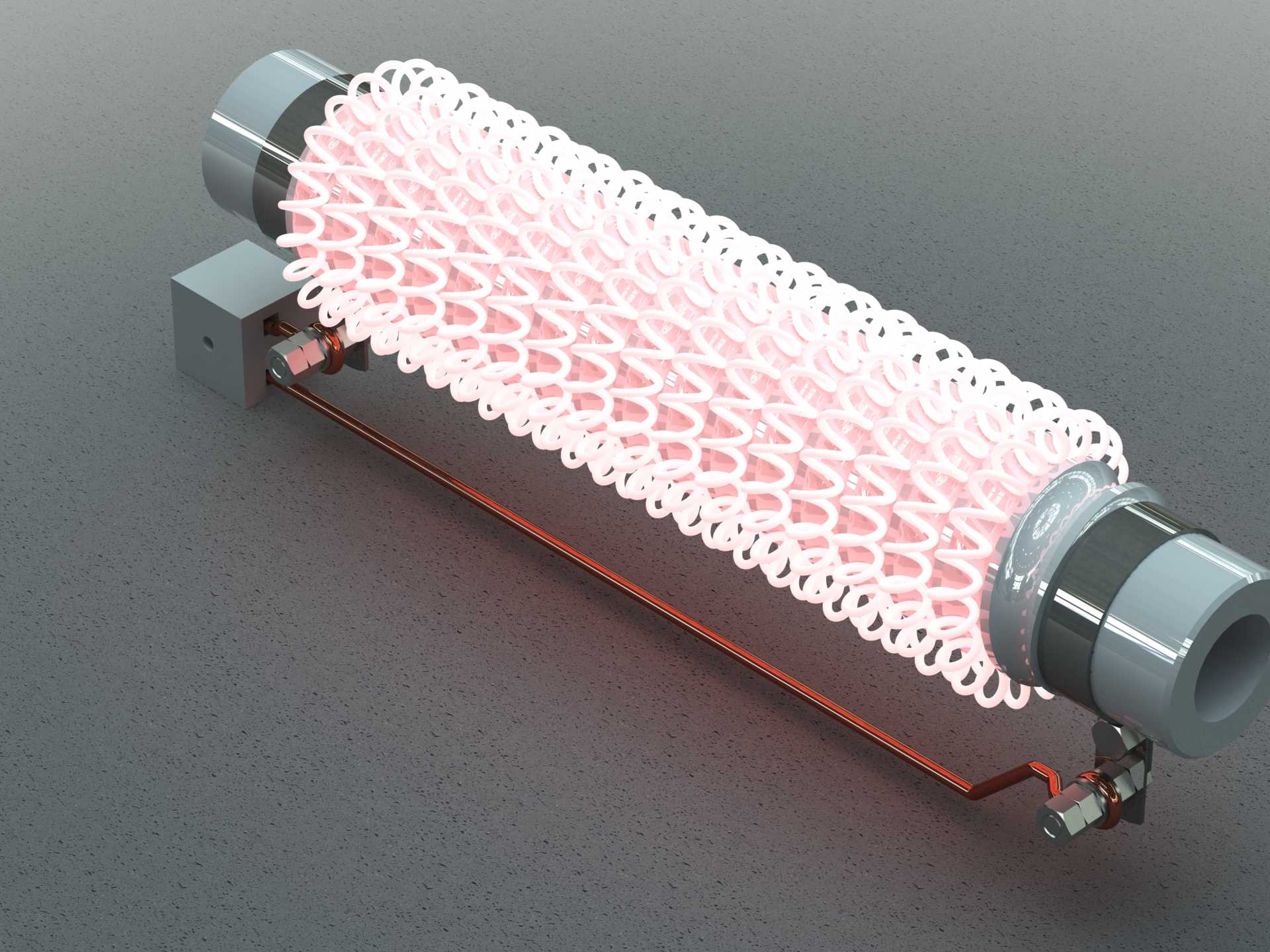

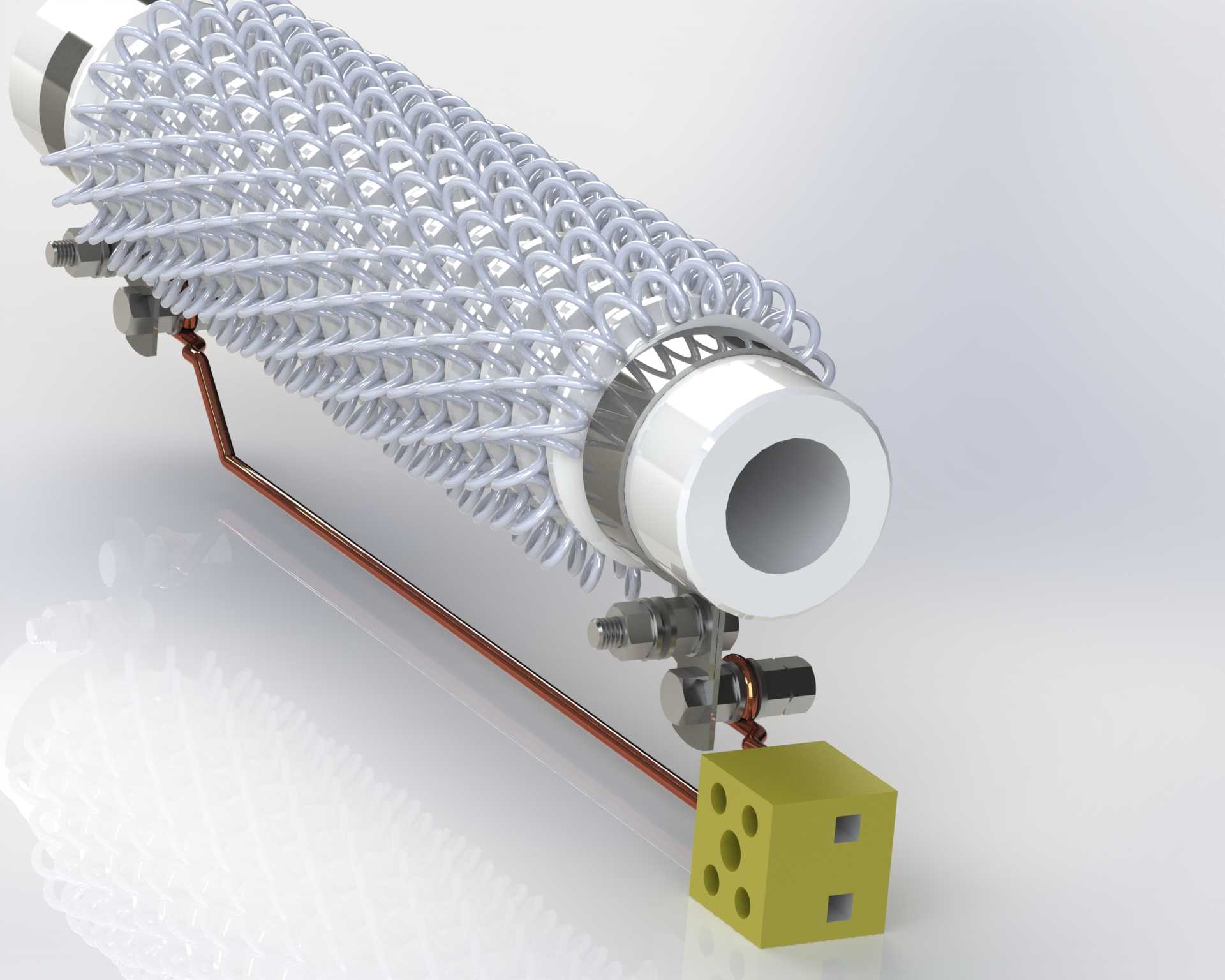

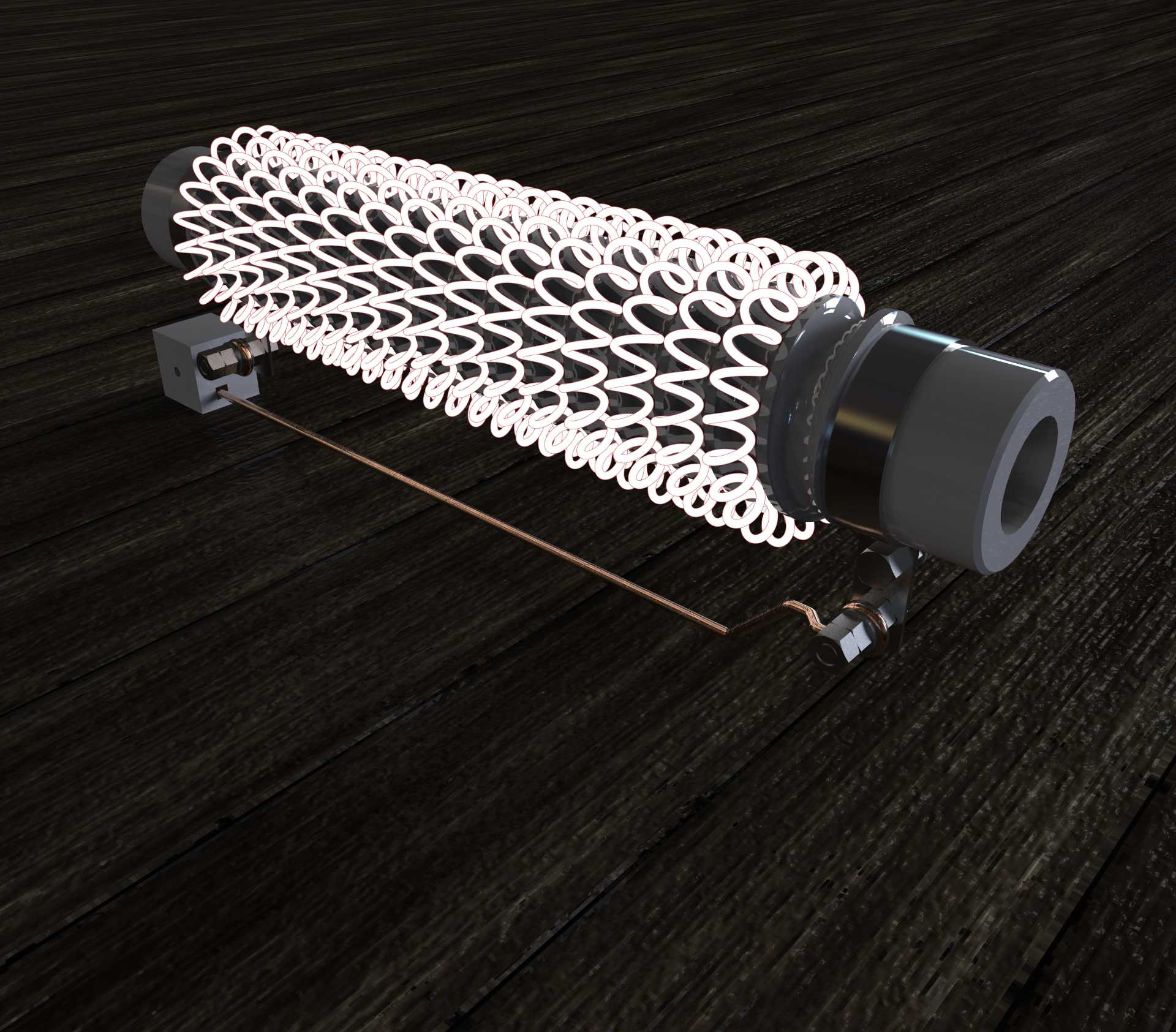

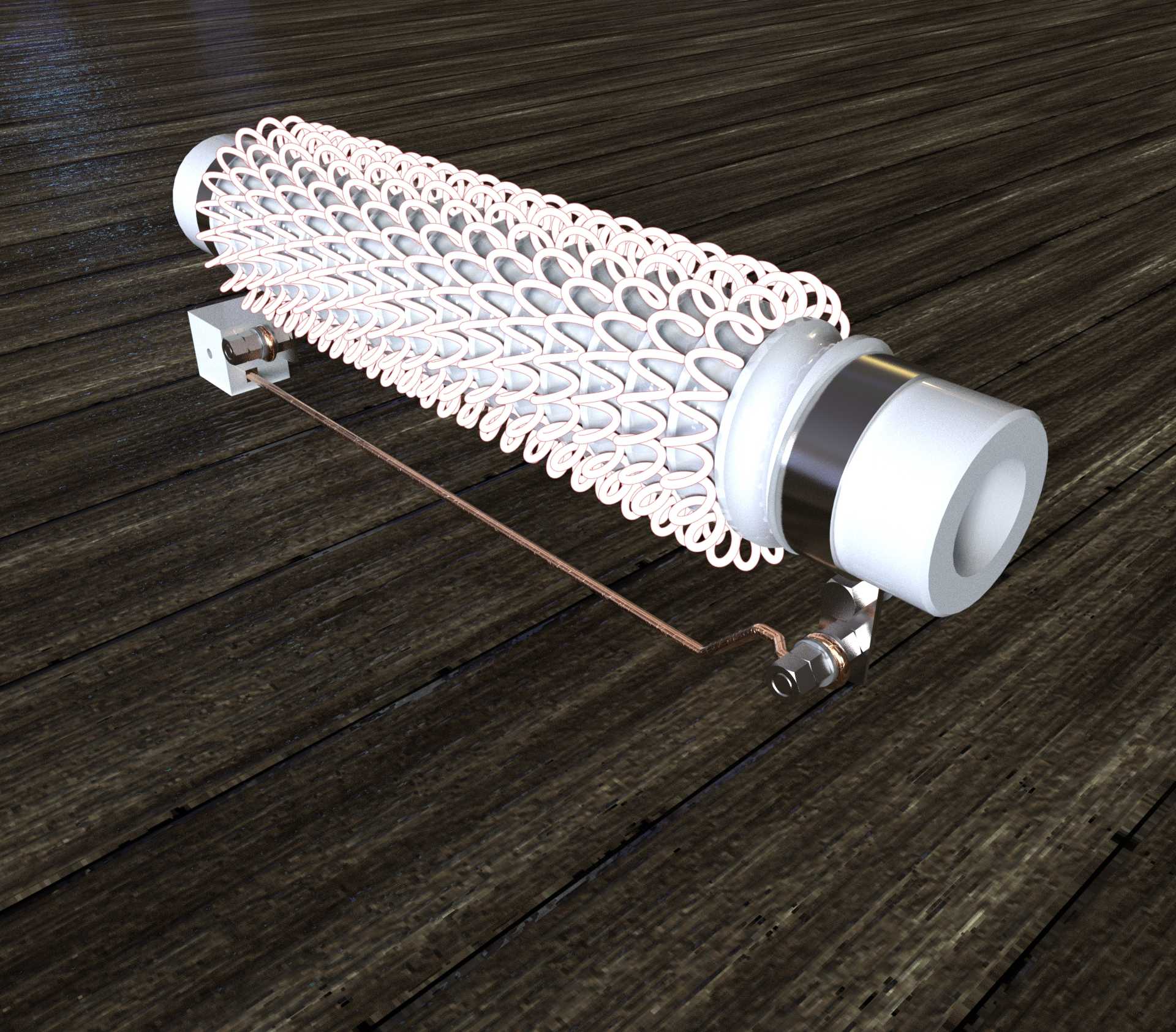

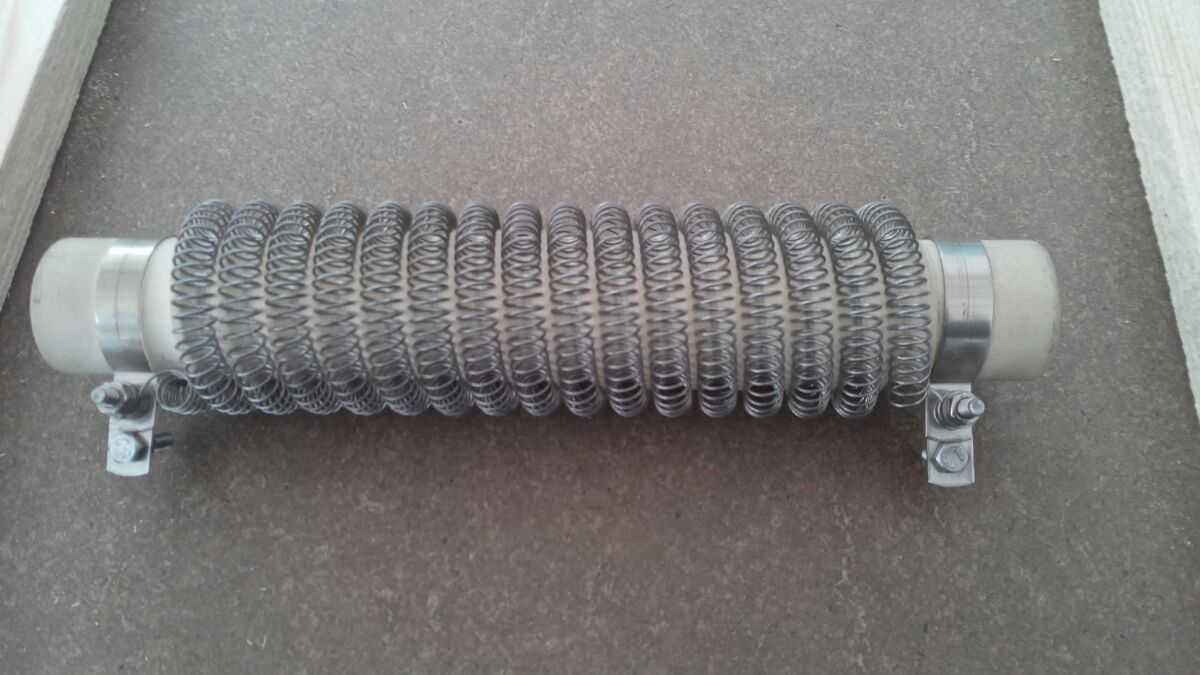

该产品额定阻值为4.7欧姆，采用螺旋绕制的合金电阻丝作为核心发热体，电阻丝表面做了耐高温氧化处理，长期高温工作下不易出现阻值漂移、丝体脆断的问题；外部采用镂空陶瓷绝缘骨架作为支撑，既可以保证电阻丝的排布间距均匀，避免相邻丝匝接触短路，又能利用陶瓷的高绝缘性能实现带电体与安装结构的可靠隔离，同时镂空结构可以让空气在电阻丝间隙间自由流通，提升自然对流散热效率，降低电阻工作时的表面温升。两端采用耐高温绝缘端盖封装，既可以固定内部骨架与电阻丝的相对位置，避免震动环境下内部结构移位，也能防止外部灰尘、金属碎屑落入电阻内部引发绝缘故障。

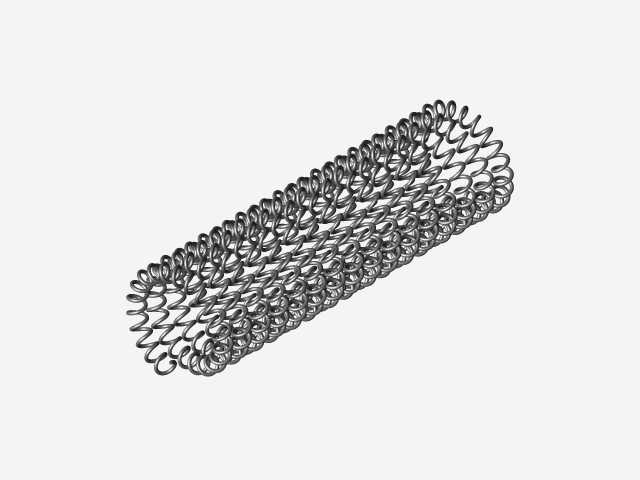

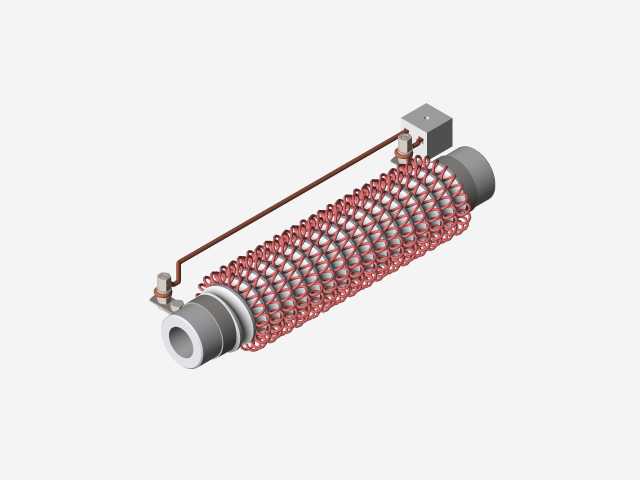

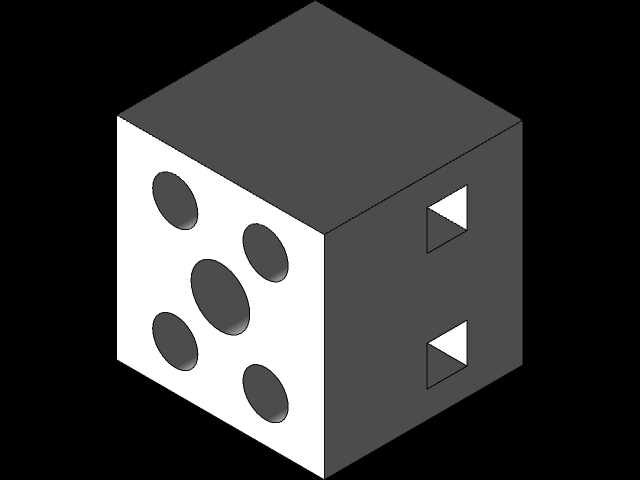

设计过程中首先根据额定功率与阻值要求计算电阻丝的线径与总长度，确定螺旋绕制的螺距与圈数，保证电阻丝的发热功率密度处于合金材料的允许范围内，避免局部过热；其次对安装支架的结构做了优化，底部采用金属安装座搭配绝缘固定件，既保证安装后的结构强度，能承受设备运行时的震动冲击，又实现电阻本体与安装面的电气隔离；引出端采用硬铜端子搭配软连接引线，既可以保证大电流通过时的载流能力，又能缓冲热胀冷缩带来的应力，避免引线与电阻丝连接处断裂。外形设计上采用长圆柱式结构，安装边界预留了足够的电气安全间隙，安装孔位符合通用功率电阻的安装尺寸规范，可以直接替换同规格的传统制动电阻，不需要额外改动安装结构，适配各类变频柜、制动单元的内部安装空间，安装时只需保证电阻周围留有足够的散热空间，避免紧贴其他热敏元件即可。
